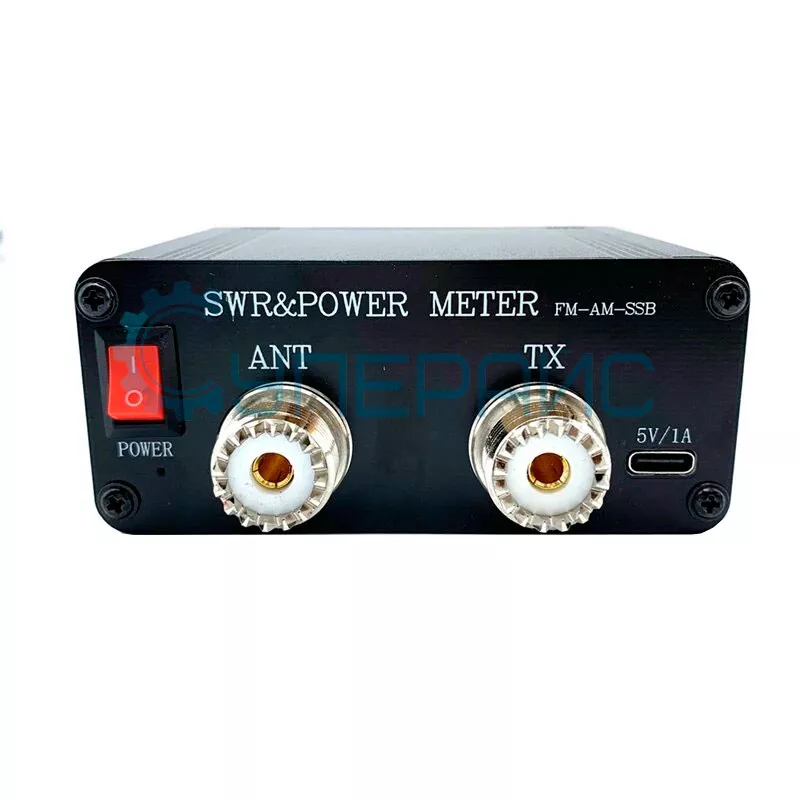

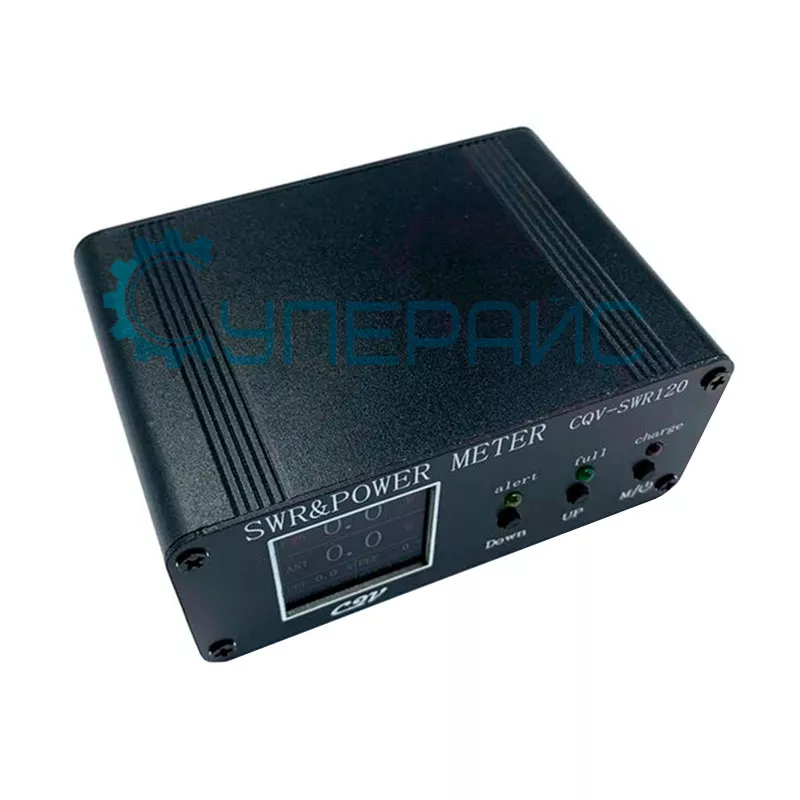

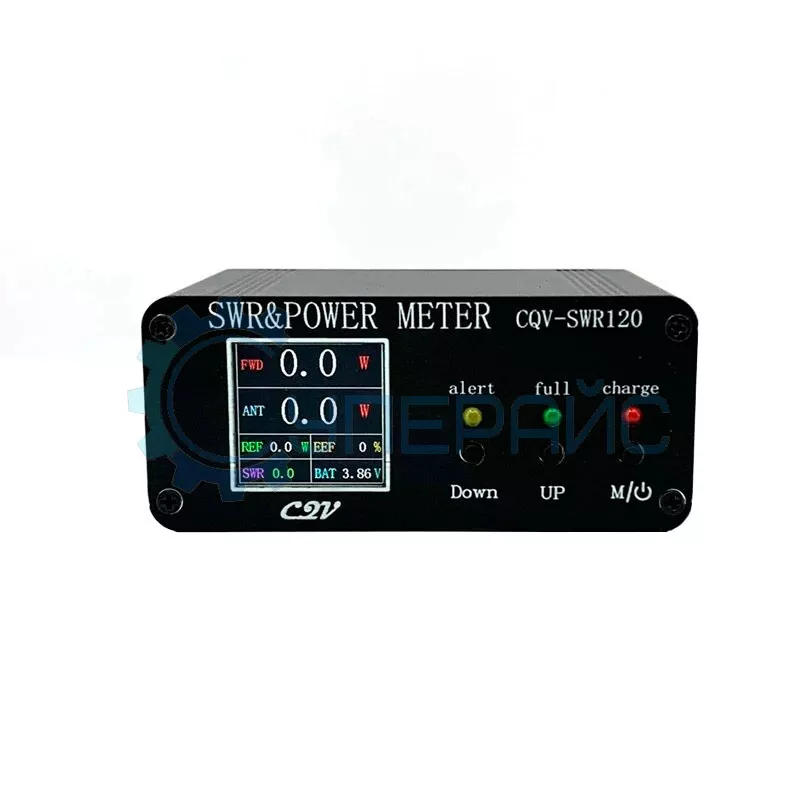

КСВ-метр CQV-SWR120
Артикул (код товара): 20882
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
5 290 ₽
5 290 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 7 шт.
Артикул (код товара)
20882
Модель (серия)
CQV-SWR120
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Другой CQV-SWR120
Общие данные
Артикул (код товара)
20882
Производитель (бренд)
Модель (серия)
CQV-SWR120
Страна производства
Китай
Гарантия, мес.
12
Описание Другой CQV-SWR120
Технические характеристики CQV-SWR120
| Диапазон частот | 1,8 МГц - 54 МГц |
| Диапазон измерения | 0,5 Вт - 120 Вт |
| Функция подключения к радиоприемнику | есть |
| Функция оповещения высокой непрерывной волне | есть |
| Диапазон измерения непрерывной волны | 1 - 99,99 |
| Автономная работа на одном заряде | 30 ч |
| Общие характеристики | |
| Разъем антенны | SL16 |
| Разъем зарядного устройства | type-C 5 В / 1 А |
| Емкость батареи | 1000 мАч, 3,7 В |
| Тип дисплея | LED, 1,3 дюйма |
| Габариты изделия | 88 х 63 х 38 мм |
| Габариты упаковки | 90 х 60 х 40 мм |
| Вес | 195 г |
| Комплектация | волновой измеритель CQV-SWR120 - 1 шт |
Часто задаваемые вопросы
Какой частотный диапазон охватывает КСВ-метр CQV-SWR120?
Диапазон измерения простирается от 1,8 МГц до 1296 МГц. Это охватывает все любительские КВ-диапазоны (160–10 метров), УКВ FM (2 м и 70 см), и диапазон 23 см. Для переключения диапазонов используется 4-полосный делитель. Максимально допустимая входная мощность - 120 Вт в непрерывном режиме и 200 Вт кратковременно. Прямое и отражённое излучение измеряются через направленный ответвитель с развязкой более 20 дБ. Встроенный датчик на основе моста Уитстона обеспечивает измерение КСВ с погрешностью ±5%.
Можно ли использовать CQV-SWR120 для настройки автомобильных антенн?
Да, диапазон 27 МГц и 144 МГц полностью покрывает CB-радио и любительские диапазоны. При настройке автомобильной антенны подключите прибор между трансивером и антенной через стандартные разъёмы SO-239. Регулируйте длину антенного штыря или катушку индуктивности, добиваясь минимального КСВ на рабочей частоте. Целевое значение КСВ - менее 1,5, идеально - 1,1–1,2. При КСВ выше 3 рекомендуется прекратить передачу во избежание повреждения выходного каскада трансивера. После настройки проверьте КСВ на краях диапазона для оценки ширины полосы согласования.
Как интерпретировать показания КСВ-метра при настройке антенны?
КСВ 1,0–1,5 - отличное согласование, можно работать без ограничений. КСВ 1,5–2,0 - приемлемое согласование, потери в фидере увеличиваются на 10–15%. КСВ 2,0–3,0 - плохое согласование, рекомендуется снизить мощность до 50% для защиты трансивера. КСВ выше 3,0 - опасно, работа запрещена без доработки антенной системы. Помните, что КСВ измеряется на входе фидера и не отражает реальные потери в антенне. Минимальный КСВ не всегда соответствует максимальному излучению - проверьте поле на расстоянии 2–3 длины волны. Для оценки качества антенны используйте также измерение поля и сопротивления.
Чем отличается КСВ-метр с диапазоном 1,8–1296 МГц от узкополосных моделей?
Широкополосный КСВ-метр позволяет настраивать антенны и согласующие устройства на нескольких диапазонах без переключения приборов. Внутри используется набор направленных ответвителей, оптимизированных под разные частотные диапазоны. Точность измерения КСВ в центре каждого поддиапазона обычно лучше, чем на границах. Узкополосные модели работают на одном диапазоне с высокой точностью, но требуют отдельного прибора для каждой частоты. Широкополосный метр CQV-SWR120 удобен для радиолюбителей, работающих на HF/VHF/UHF. Для прецизионной настройки узкополосных антенн (например, 144 МГц Yagi) рекомендуется использовать отдельный резонансный КСВ-метр.
