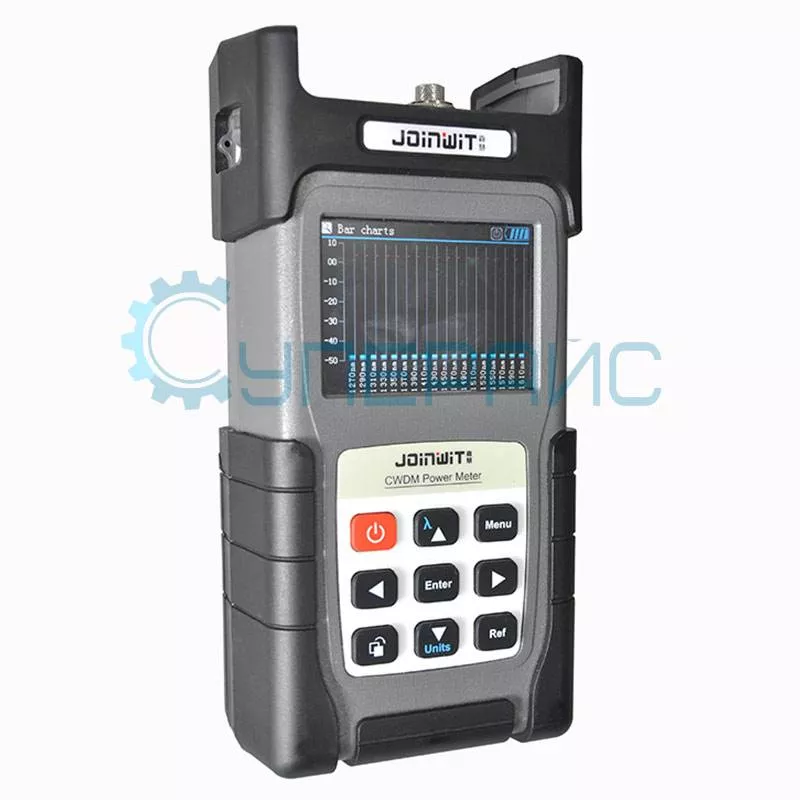

Селективный измеритель мощности (CWDM) Joinwit JW3226A
200 020 ₽
200 020 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
8838
Модель (серия)
JW3226A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Официальный дилер Joinwit в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Joinwit JW3226A
Общие данные
Артикул (код товара)
8838
Производитель (бренд)
Модель (серия)
JW3226A
Страна производства
Китай
Гарантия, мес.
12
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Питание
от сети переменного тока / от блока питания
от литиевого аккумулятора
от литиевого аккумулятора
Калиброванные длины волн измерителя мощности, нм
1270 - 1610 нм (18 шт)
Динамический диапазон изм. мощности, дБм
Запись измерений
Встр. визуализатор повреждения оптического волокна
Описание Joinwit JW3226A
Технические характеристики JW3226A
| Диапазон длин волн принимаемого сигнала | 1270 - 1610 нм |
| Калибровочные длины волн | 1270 / 1290 / 1310 / 1330 / 1350 / 1370 / 1390 / 1410 / 1430 / 1450 / 1470 / 1490 / 1510 / 1530 / 1550 / 1570 / 1590 / 1610 нм |
| Количество каналов CWDM | 18 |
| Спектральное разрешение | 20 нм |
| Динамический диапазон | -40 - 10 дБм |
| Разрешение по уровню | 0,01 дБ |
| Погрешность по уровню | ± 0,5 дБ |
| Тип оптических коннекторов | FC / PCF |
| Память | 1000 ячеек памяти для записи измерений |
| Режим отображения измерений | графический / табличный |
| Дополнительные возможности | встроенные часы, редактор нумерации волокон и кабелей |
| Применение |
предназначен для измерения мощности оптического сигнала, обслуживание, диагностика оптических сегментов CWDM, xPON сетей связи, контроль параметров СWDM мультиплексоров при производстве и входном контроле |
| Общие характеристики | |

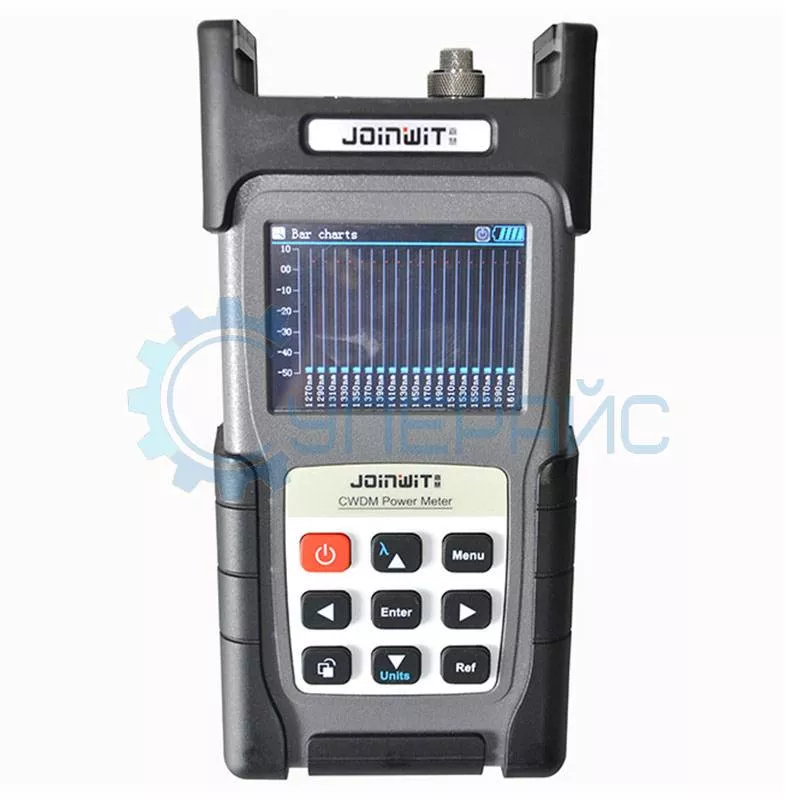

| Дисплей | цветной TFT-LCD экран, разрешение 320 х 240 |
| Автовыключение питания | в отсутствии активных действий в течении 10 минут |

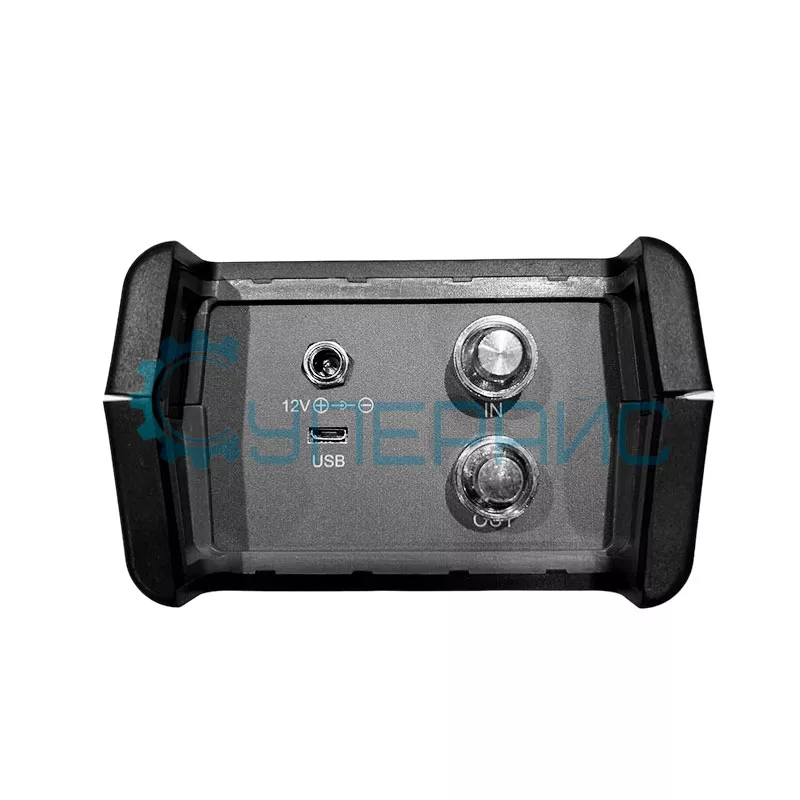

| Интерфейс | USB порт для сохранения и загрузки протоколов измерений на ПК |
| Рабочая температура | -10 - 60 °С |
| Температура хранения | -25 - 70 °С |
| Влажность | 0 - 95 % |
| Источник питания | аккумулятор / от адаптера 220 В, 50 Гц |
| Сетевой адаптер | DC 12 В / 2 A |
| Время работы от заряженной батареи | ∼ 10 часов |
| Размеры | 220 х 110 х 70 мм |
| Вес нетто | 850 г |
| Габариты упаковки | 250 x 150 x 120 мм |
| Вес брутто | 1,35 кг |
| Комплектация |
оптический измеритель мощности Joinwit JW3226A - 1 шт чехол - 1 шт руководство пользователя - 1 шт адаптер переменного тока - 1 шт USB кабель - 1 шт |
Селективный измеритель мощности Joinwit JW3226A: точность для CWDM-сетей
Волоконно оптический измеритель мощности Joinwit JW3226A — профессиональный инструмент для работы с CWDM-системами. Его ключевая особенность — 18 каналов с спектральным разрешением 20 нм и калибровкой на 18 длинах волн (1270-1610 нм). Динамический диапазон -40...+10 дБм и погрешность ±0.5 дБ обеспечивают прецизионные измерения в телекоммуникациях и сетях xPON.
Технические преимущества:
- Селективность 18 каналов: Одновременный мониторинг всех CWDM-каналов без переключений.
- Высокая точность: Разрешение 0.01 дБ и автоматическая коррекция для калибровочных длин волн.
- Гибкое подключение: Поддержка типа коннектора FC/PCF для любых патч-кордов.
- Удобство работы: Цветной TFT-дисплей (320x240) с графическим/табличным отображением данных.
- Эргономика: Автономность 10 часов, автовыключение, память на 1000 измерений.
Измеритель CWDM оснащен USB-интерфейсом для экспорта данных и редактором маркировки волокон. Встроенные часы синхронизируют замеры с временными метками. Прибор автоматически адаптируется к условиям среды (работает при -10°C...60°C, влажности 0-95%), сохраняя стабильность показаний.
Ключевые сферы применения:
- Диагностика затухания в магистральных ВОЛС
- Мониторинг качества сигнала в сетях GPON/EPON
- Входной контроль параметров оптических компонентов
Joinwit JW3226A — эталонный волоконно оптический измеритель мощности для инженеров связи. Его сочетание селективности, точности и автономности делает его незаменимым для развертывания и обслуживания высокоплотных оптических сетей.
Часто задаваемые вопросы
Чем измеритель CWDM отличается от обычного?
Обычный измеритель показывает суммарную оптическую мощность и не различает каналы. Прибор CWDM раскладывает сигнал по длинам волн и показывает уровень каждого канала отдельно. Это позволяет сразу увидеть, какой канал просел, без внешнего демультиплексора и лишних переключений.
Зачем измерять мощность по каждому каналу?
В сети CWDM несколько каналов идут по одному волокну, и у каждого должен быть уровень в норме. Перекос или провал одного канала рвёт связь именно на нём. Поканальный замер помогает найти проблему точечно и выровнять уровни при наладке линии.
Какой разъём нужен для подключения прибора?
Тип оптического разъёма подбирают под патч-корды и оборудование сети - распространены варианты SC, LC, FC. От совпадения разъёмов зависит, подключитесь ли вы к линии без переходников. Уточняйте разъём измерителя и держите нужные адаптеры в монтажном комплекте.
Можно ли прибором проверить всю линию сразу?
Прибор показывает уровни каналов CWDM в точке подключения, что помогает оценить состояние линии на этом участке. Для полной картины замеряют в нескольких точках и сравнивают затухание. Так локализуют участок с повышенными потерями между узлами сети.
