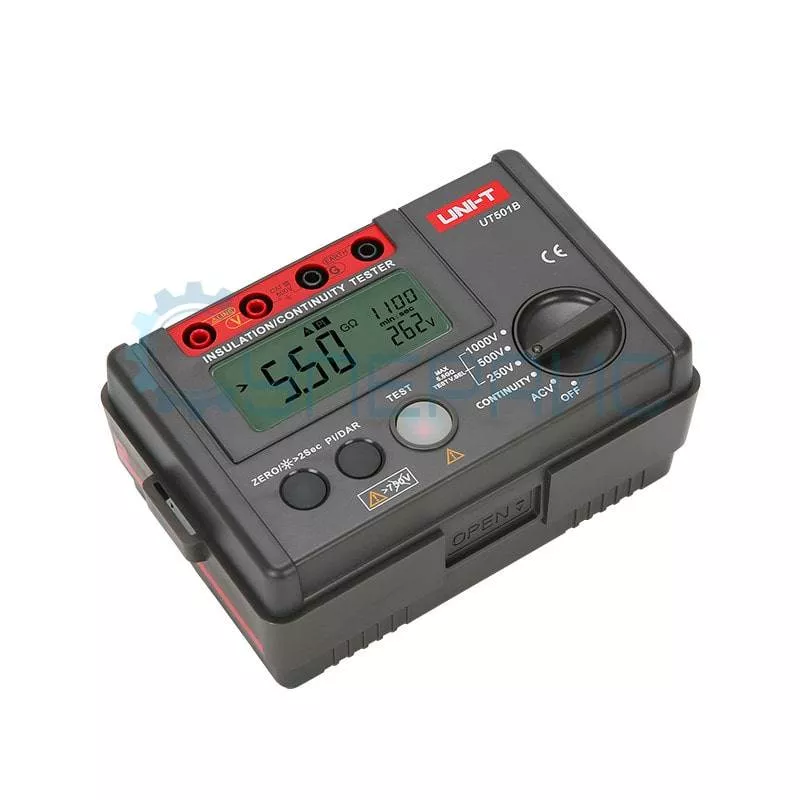

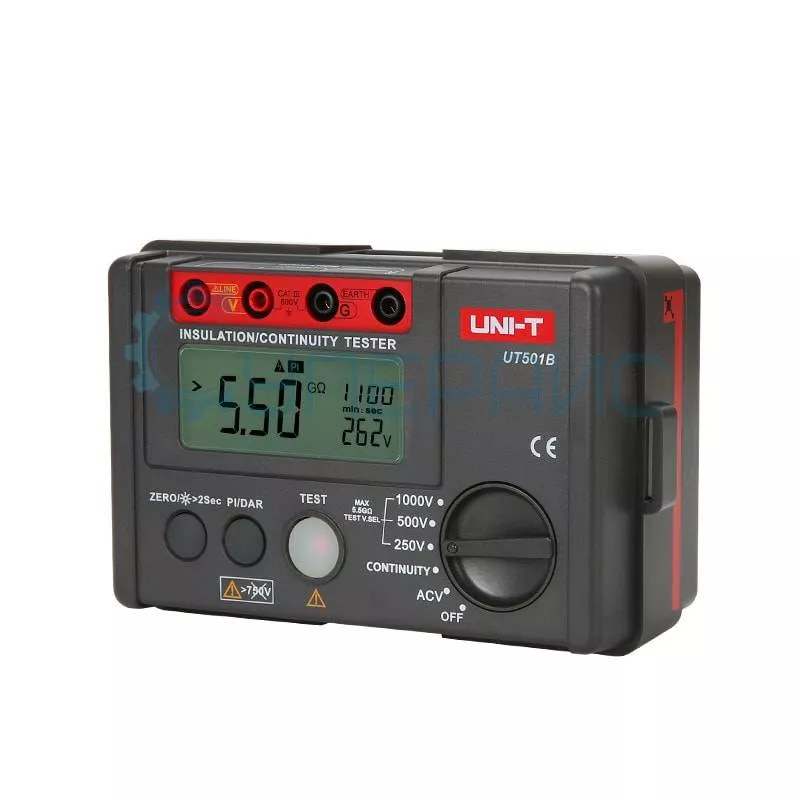

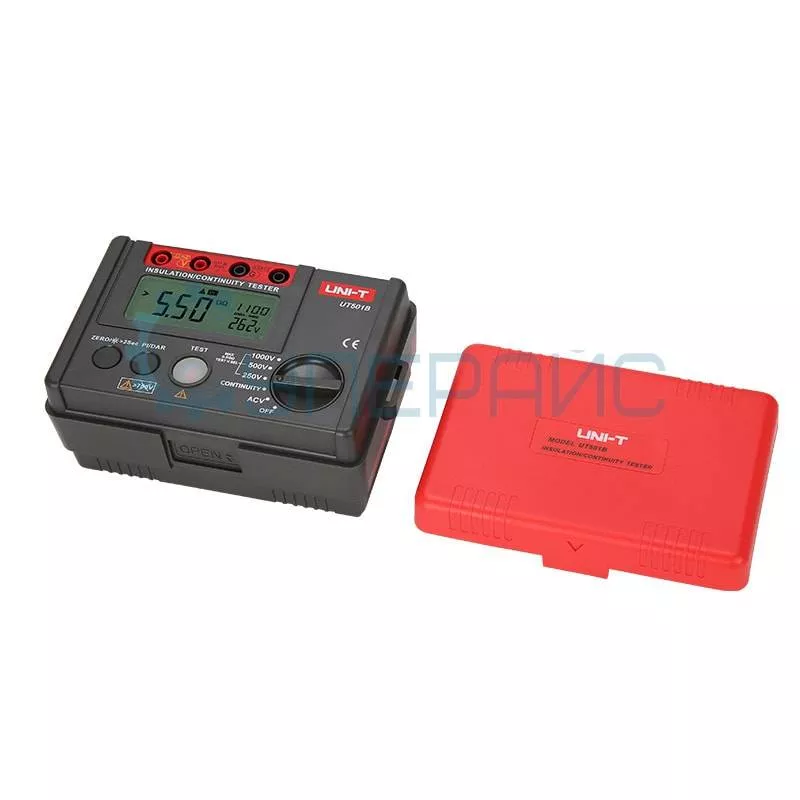

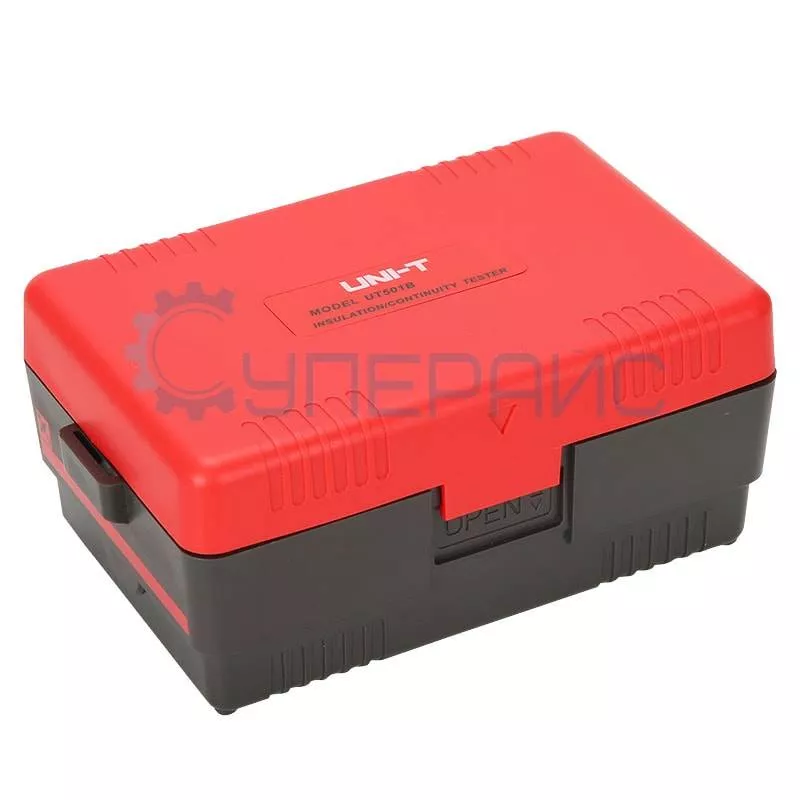

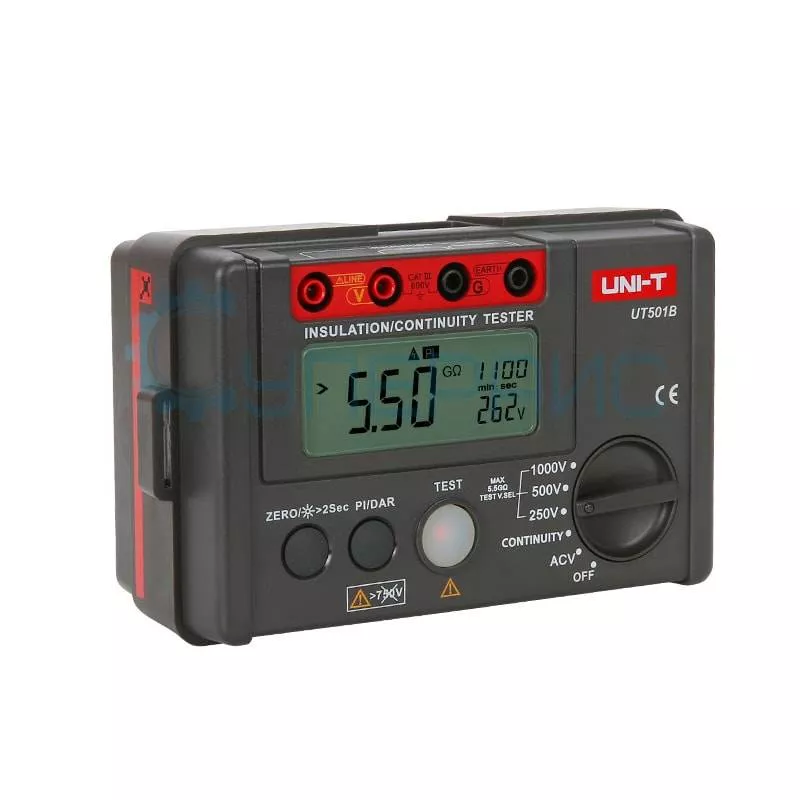

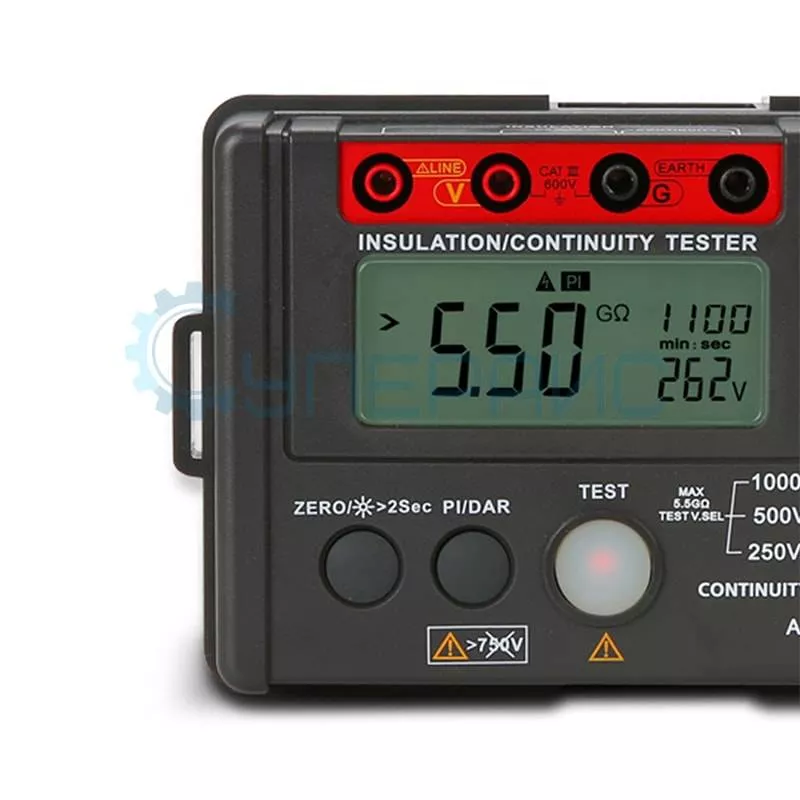

Измеритель сопротивления изоляции UNI-T UT501B
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристики измерителя сопротивления изоляции | |||
Выбор пределов измерений | автоматический | ||
Cопротивление изоляции |
250 В: 0 МОм - 99,9 МОм ± (3% + 5) 250 В: 100 МОм - 5,5 ГОм ± (5% + 5) |
||
500 В: 0 МОм - 99,9 МОм ± (3% + 5) 500 В: 100 МОм - 5,5 ГОм ± (5% + 5) |
|||
1000 В: 0 МОм - 99,9 МОм ± (3% + 5) 1000 В: 100 МОм - 5,5 ГОм ± (5% + 5) |
|||
Ток нагрузки |
50 В: (R = 50 кОм) 1 мА ± (0% - 10%) 100 В: (R = 100 кОм) 1 мА ± (0% - 10%) 250 В: (R = 250 кОм) 1 мА ± (0% - 10%) 500 В: (R = 500 кОм) 1 мА ± (0% - 10%) 1000 В: (R = 1 МОм) 1 мА ± (0% - 10%) |
||
Ток короткого замыкания | менее 2 мА | ||
Переменное напряжение (AC) | 30 В - 600 В ± (2% + 3) | ||
Тестируемое напряжение |
250 В / 500 В / 1000 В ± (0% - 10%) |
||
Низкое сопротивление | 0,01 Ом - 200 Ом (около 5,0 В / > 200 мА) ± (2% + 3) | ||
Коэффициент диэлектрической абсорбции (DAR) | да (60 с / 15 с и 60 с / 30 с) | ||
Индекс поляризации (PI) | да | ||
Индикация тревоги | да | ||
Индикация перегрузки | да | ||
Световая и звуковая индикация опасного напряжения | да | ||
Индикатор низкого заряда батареи | да | ||
Сигнальный зуммер | да | ||
Авто сброс |
да | ||
Визуальный индикатор напряжения питания | да | ||
Измерение внутреннего сопротивления 10 МОм | да | ||
Общие характеристики | |||
Цвет | красный и серый | ||
Дисплей |
(1999) разрядный ЖК дисплей с подсветкой, 70,6 мм × 34 мм |
||
Подсветка экрана | да | ||
Диапазон температур хранения | -20°С - +60°С | ||
Диапазон рабочих температур | 0°С - +40°С | ||

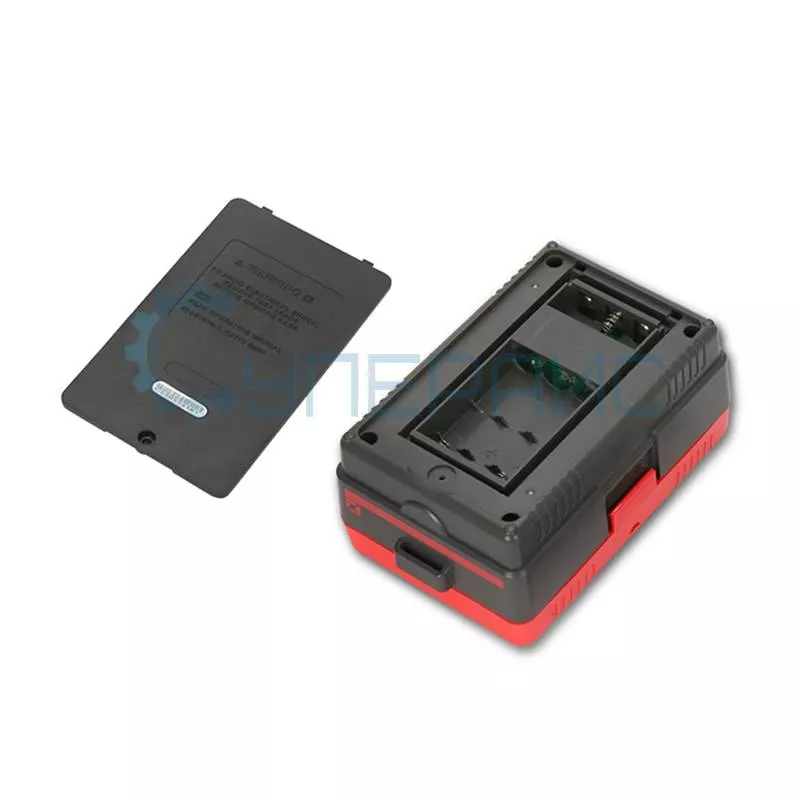

Питание |
батарейка типоразмера АА (1,5 В × 6 шт) |
||
Габариты |
150 мм х 100 мм х 71 мм |
||
Вес нетто | 500 г | ||

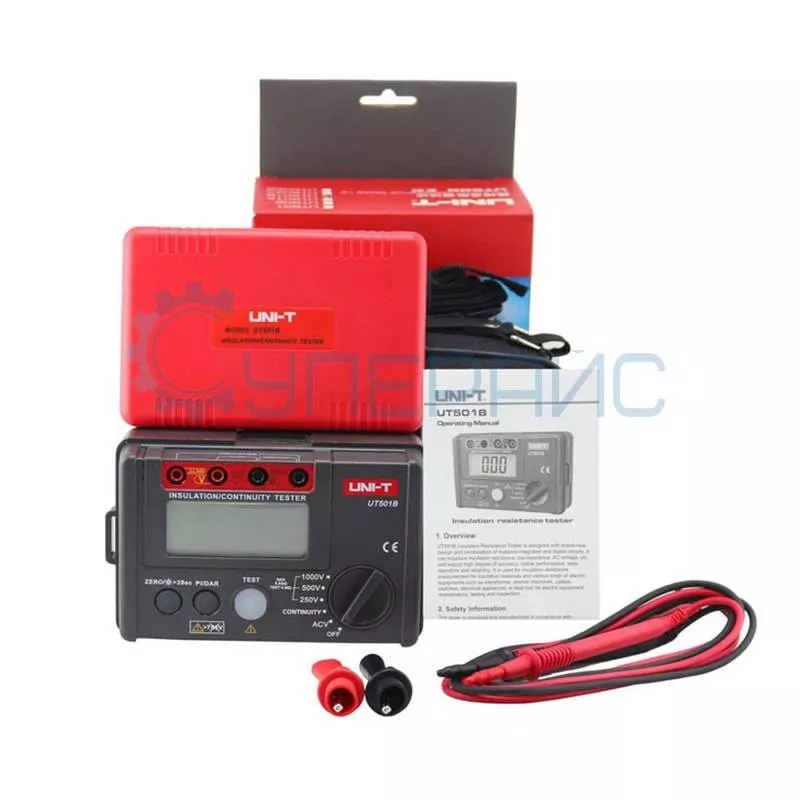

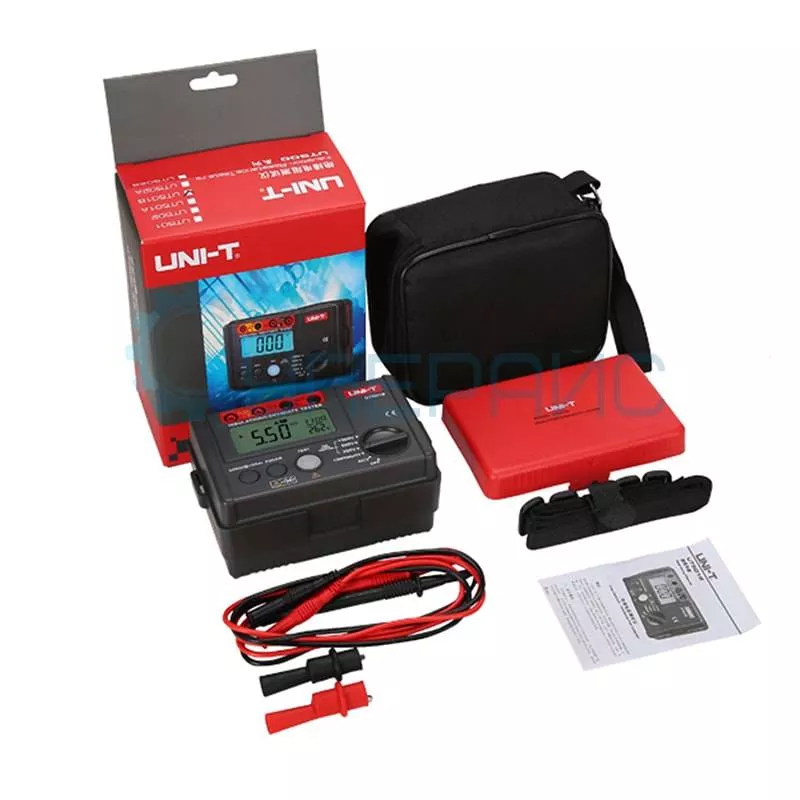

Комплектация | измеритель сопротивления изоляции UNI-T UT501B – 1 шт | ||
измерительные щупы – 2 шт измерительный провод – 2 шт зажим типа «крокодил» – 2 шт инструкция по эксплуатации – 1 шт ремешок – 1 шт сумка для транспортировки – 1 шт |
Тестер сопротивления изоляции UNI-T UT501B используется для замера сопротивления изоляции электрических цепей, измерения низких значений сопротивления, высоких значений испытательных напряжений и т. п. Прибор имеет автоматический выбор пределов измерений, встроенную звуковую и визуальную индикацию подачи опасного напряжения. Кроме основных функций измерения, прибор обеспечивает пользователю дополнительные возможности: функции измерения индекса поляризации и коэффициента диэлектрического поглощения, ЖК-дисплей с подсветкой, индикатор низкого заряда батареи и перезагрузки. Питание прибора UT501B осуществляется от шести пальчиковых батареек. Мегаомметр отличается высокой степенью точности, стабильной производительностью, надежностью и простотой в эксплуатации. Является идеальным инструментом для техобслуживания, тестирования и осмотра электрооборудования.
Обзорная таблица измерителей сопротивления изоляции UNI-T серии UT500Характеристики | Диапазон |
UT501A![]() |
UT501B![]() |
UT502A![]() |
|||
Тестируемое напряжение |
100 В / 250 В / 500 В / 1000 В |
± (0% - 10%) |
|
||||
250 В / 500 В / 1000 В |
± (0% - 10%) |
|
|||||
500 В / 1000 В / 2500 В |
|
± (0% - 10%) |
|||||
Cопротивление изоляции |
100 В: 0 МОм - 100 МОм |
± (3% + 5) |
|||||
250 В: 0 МОм - 99,9 МОм |
± (3% + 5) |
||||||
250 В: 100 МОм - 5,5 ГОм | ± (5% + 5) | ||||||
500 В: 0 МОм - 99,9 МОм | ± (3% + 5) | ||||||
500 В: 100 МОм - 5,5 ГОм |
± (5% + 5) | ||||||
1000 В: 0 МОм - 99,9 МОм | ± (3% + 5) | ||||||
1000 В: 100 МОм - 5,5 ГОм | ± (5% + 5) | ||||||
2500 В: 0 МОм - 99,9 МОм |
± (3% + 5) |
||||||
2500 В: 100 МОм - 9,9 ГОм | ± (5% + 5) | ||||||
2500 В: 10 ГОм - 20 ГОм | ± (10% + 5) | ||||||
Ток нагрузки |
50 В: (R = 50 кОм) 1 мА 100 В: (R = 100 кОм) 1 мА 250 В: (R = 250 кОм) 1 мА 500 В: (R = 500 кОм) 1 мА 1000 В: (R = 1 МОм) 1 мА |
± (0% - 10%) | |||||
2500 В: (R = 2,5 МОм) 1 мА | нет | ± (0% - 10%) | |||||
Ток короткого замыкания | менее 2 мА | да | |||||
Низкое сопротивление |
0,01 Ом - 200 Ом (около 5,0 В / > 200 мА) |
нет | ± (2% + 3) | ||||
Переменное напряжение (AC) | 30 В - 600 В | ± (2% + 3) | ± (2% + 3) | ||||
30 В - 750 В | ± (2% + 3) | ||||||
Автовыбор диапазона | да | ||||||
Разрядность дисплея |
(1999) |
||||||
Размер ЖК дисплея |
70,6 мм × 34 мм |
||||||
Коэффициент диэлектрической абсорбции (DAR) |
(60 с / 15 с и 60 с / 30 с) | нет | да | ||||
Индекс поляризации (PI) |
нет | да | |||||
Индикация тревоги | да | ||||||
Индикация перегрузки |
да |
||||||
<Световая и звуковая индикация опасного напряжения | да | ||||||
Индикатор низкого заряда батареи | да | ||||||
Сигнальный зуммер |
да | ||||||
Авто сброс |
да | ||||||
Визуальный индикатор напряжения питания | да | ||||||
Измерение внутреннего сопротивления |
10 МОм |
да |
|||||
Питание | батарейка типоразмер АА (1,5 В × 6) | ||||||
Цвет корпуса | красный,серый | ||||||
Вес нетто |
500 г |
||||||
Габариты |
150 мм х 100 мм х 71 мм |
