Вольтамперметр Peacefair PZEM-017 с шунтом 300А
Артикул (код товара): 11532
1 349 ₽
1 349 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 8 шт.
Склад в Гуанчжоу: 42 шт.
Артикул (код товара)
11532
Модель (серия)
PZEM-017
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Peacefair PZEM-017
Общие данные
Артикул (код товара)
11532
Производитель (бренд)
Модель (серия)
PZEM-017
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Макс. измеряемое значение тока, А
Макс. измеряемое напряжение, В
Тип тока
Функционал
Безопасность и защита
Защ. функции (режимы защиты)
Нет
Встроенные функции и опции
Функции
Измерение мощности
Измерение энергии
Измерение энергии
Общие характеристики
Вид
Цифровые
Индикация
Нет
ИПД (Interfaces / Inputs and Outputs)
USB
RS-485
RS-485
Тип подключения
Через шунт
Описание Peacefair PZEM-017
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Peacefair PZEM-017
|
Характеристики измерительной головки |
||||||||||
|
Тип измеряемого параметра |
постоянный ток, постоянное напряжения (DC) |
|||||||||
|
Диапазон измерения тока |
0,02 ~ 300,0 А |
|||||||||
| Разрешение измерения тока |
0,01 А |
|||||||||
|
Точность измерения тока |
1% |
|||||||||
|
Диапазон измерения напряжения |
0,05 ~ 300 В |
|||||||||
| Разрешение измерения напряжения | 0,01 В | |||||||||
|
Точность измерения напряжения |
1% |
|||||||||
| Диапазон мощности |
0,2-90 кВт |
|||||||||
|
Разрешение измерения мощности |
0,1 Вт |
|||||||||
|
Точность измерения мощности |
1% |
|||||||||
| Диапазон энергии | 0 ~ 9999 кВт∙ч | |||||||||
|
Разрешение измерения энергии |
1 Вт∙ч |
|||||||||
|
Точность измерения энергии |
1% |
|||||||||
| Общие характеристики | ||||||||||
| Совместимость ОС | Windows 7 и выше | |||||||||
| Интерфейс связи | RS-485 | |||||||||
| Скорость передачи данных | 9600 бод | |||||||||
| Число бит данных | 8 бит | |||||||||
| Количество стоповых битов | 2 бита | |||||||||
| Протокол связи |
Modbus-RTU |
|||||||||
|
Рабочая температура |
-20 ~ +60°C |
|||||||||

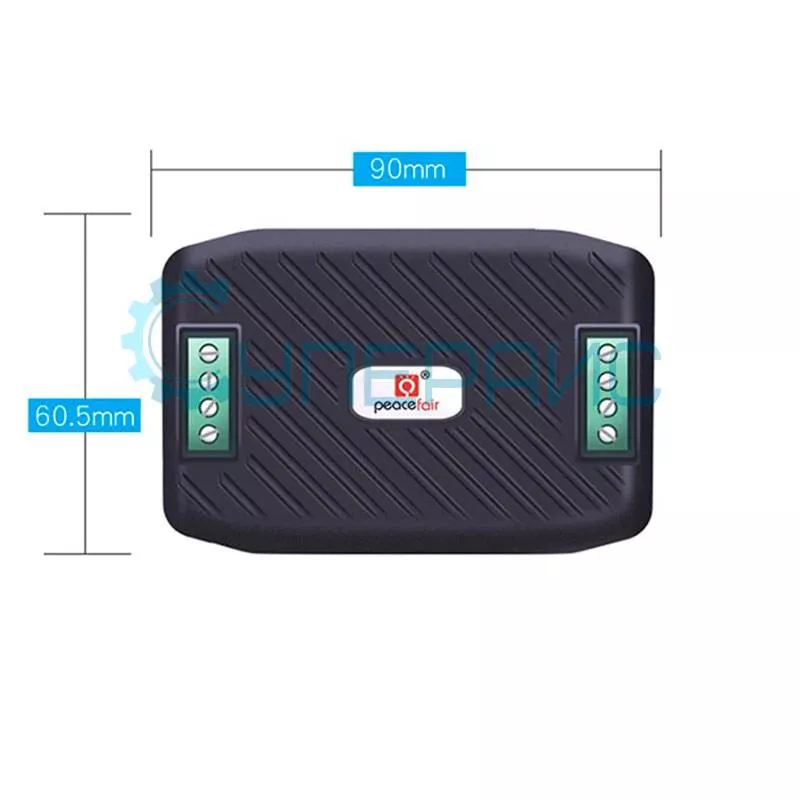

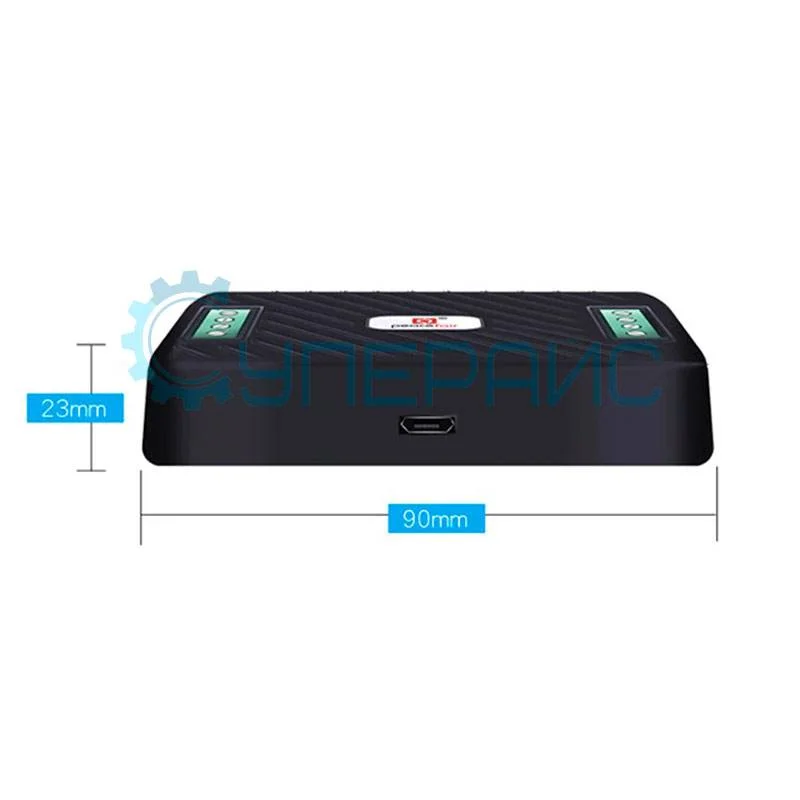

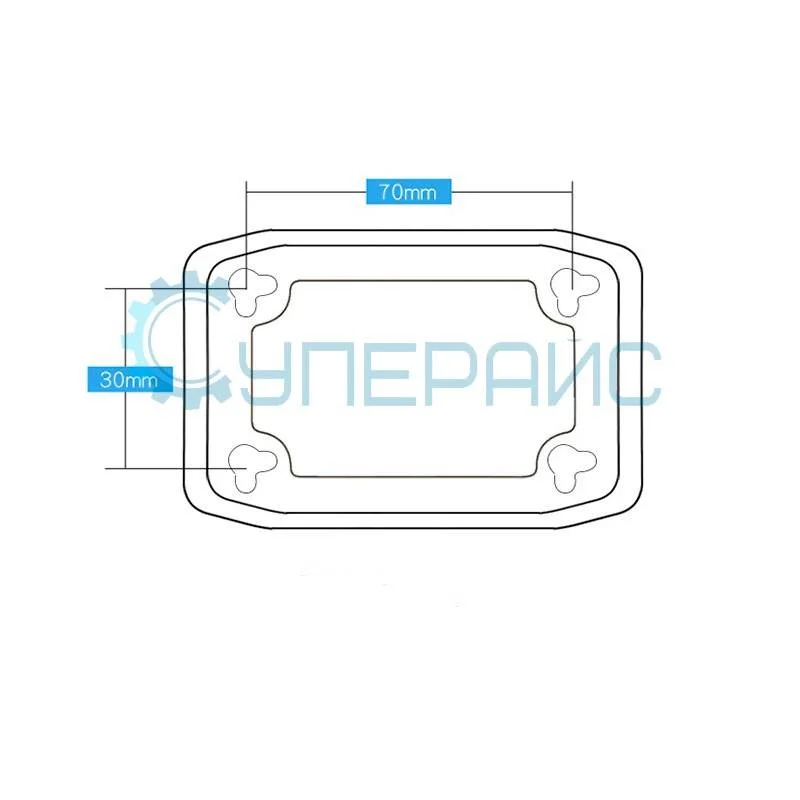

| Габариты изделия |
90 х 60.5 х 23 мм |
|||||||||
| Габариты упаковки |
135 х 95 х 35 мм |
|||||||||
| Вес брутто |
307 г |
|||||||||
|

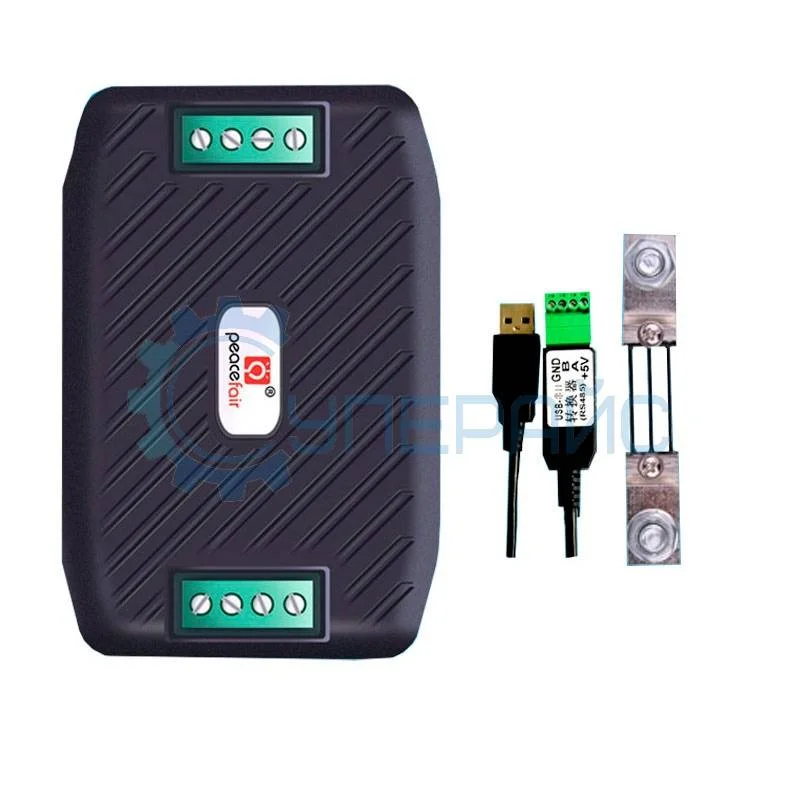

Комплектация
|

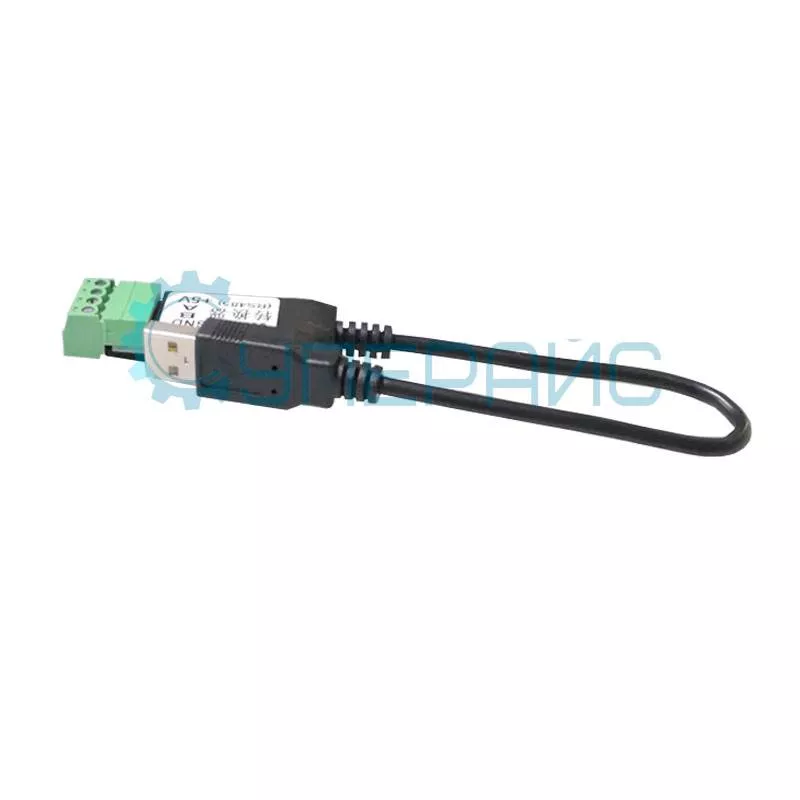

Вольтамперметр Peacefair PZEM-017 - 1 шт RS485 - USB переходник - 1 шт шунт 300А(75мВ) - 1 шт |
|||||||||

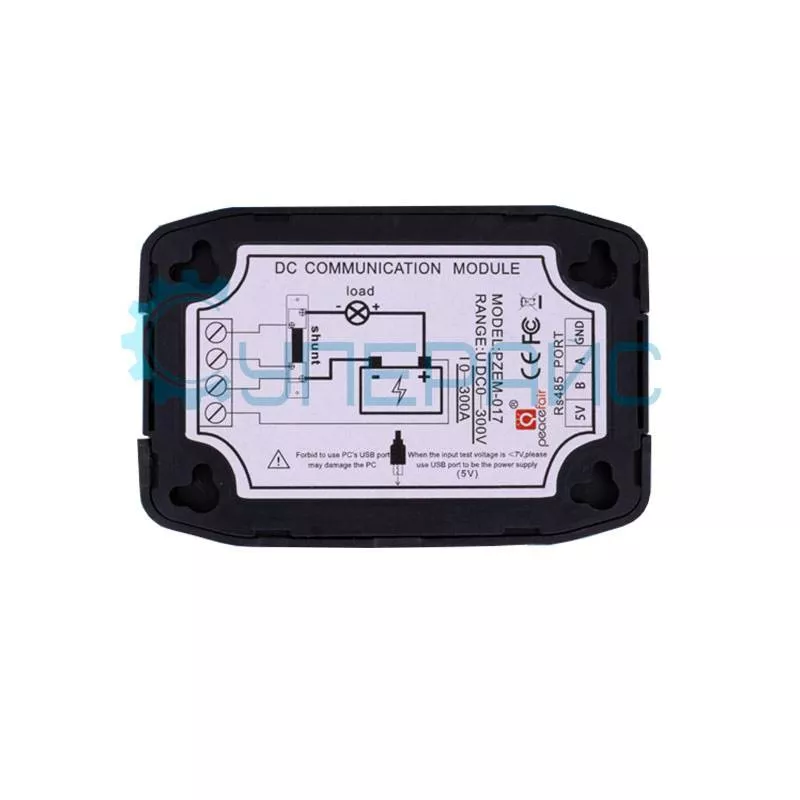

Схемы подключения вольтметра-амперметра:
Часто задаваемые вопросы
Зачем нужен внешний шунт?
Шунт представляет собой калиброванное сопротивление, через которое проходит весь ток нагрузки. Модуль измеряет падение напряжения на нём и пересчитывает результат в амперы. Такой способ позволяет контролировать большие токи без пропускания их через плату измерителя. Шунт ставят в разрыв силового провода и подключают к модулю тонкими сигнальными проводами.
Подойдёт ли модуль для сети переменного тока?
Нет, устройство этого класса рассчитано на цепи постоянного тока: аккумуляторы, солнечные панели, лабораторные источники. Для бытовой сети переменного тока применяют другие измерительные головки с иным принципом работы. Попытка включить модуль постоянного тока в переменную цепь даёт неверные показания и способна повредить прибор. Тип цепи проверяйте до монтажа.
Как выбрать номинал шунта?
Ориентируйтесь на максимальный ток, который реально проходит через цепь, и добавьте запас на пиковые режимы. Шунт с избыточным номиналом снижает разрешение измерения на малых токах, слишком слабый греется и уходит от калибровки. Разумно оценить пусковые токи нагрузки, а также длительный рабочий режим. Пределы конкретного комплекта смотрите в его характеристиках.
Что показывает накопленная энергия?
Прибор интегрирует мощность по времени и выдаёт израсходованные или выработанные киловатт-часы. По этой цифре считают реальный расход нагрузки за сутки, оценивают выработку солнечных панелей и сравнивают эффективность разных режимов работы. Показания сбрасывают перед новым циклом наблюдений, иначе счётчик суммирует всё подряд и картина смазывается.
Документация и ПО Peacefair PZEM-017
Название
Язык
Версия
Размер и тип
Программное обеспечение для вольтамперметра Peacefair PZEM-017
Язык:
Английский
Размер и тип:
960 Кб,
ZIP
ZIP
