Высоковольтный блок питания PINTECH PA1010 (10000В, 0,001А)
201 270 ₽
201 270 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
16937
Модель (серия)
PA1010
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Официальный дистрибьютор PINTECH в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики PINTECH PA1010
Общие данные
Артикул (код товара)
16937
Производитель (бренд)
Модель (серия)
PA1010
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Разрешение тока, А
Без регулировки выхода
Точность, %
0.01
Выход. напряжение, В
10000
Выходной ток, А
0,001
Мощность, Вт
Кол-во каналов
Максимальное входное напряжение
220 В ±10% AC, 50 Гц - 60 Гц
Регулирование питания
±0,01%
Регулирование нагрузки
0,01%
Стабилизация
≤ 0,05 % раз в 8 часов
Температурный коэффициент
< 0,01%
Безопасность и защита
Защ. функции (режимы защиты)
Защита от короткого замыкания
Встроенные функции и опции
Общие характеристики
Индикация
Цифровая
ИПД (Interfaces / Inputs and Outputs)
RS-232
RS-485
RS-485
Применение
Промышленное производство
Габариты и вес
Габариты прибора
320 х 250 х 55 мм
Габариты упаковки
430 х 330 х 130 мм
Вес нетто, кг
4,5
Вес брутто, кг
5
Описание PINTECH PA1010
ВНИМАНИЕ! Производство блока питания PINTECH PA1010 ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Стационарный источник питания MAISHENG MP10050D
Обзорная таблица источников питания PINTECH
| Характеристики | PA1020 | PA1010 | ||
| Выходное напряжение | 0 - 20 кВ | 0 - 10 кВ | ||
| Выходной ток | 1 мА | |||
| Мощность | 20 Вт | 10 Вт | ||
| Входное напряжение | 220 В ±10% AC, 50 Гц - 60 Гц | |||
| Разъем | 16-контактный авиационный din разъем | |||
| Интерфейс передачи данных | RS232, RS485 | |||
| Влияние сетевого напряжения | ±0,01% | |||
| Влияние нагрузки | 0,01% | |||
| Температурный коэффициент | < 0,01% | |||
| Защита | SCP (защита от короткого замыкания) | |||
| Дисплей | 4-разрядные дисплеи | |||

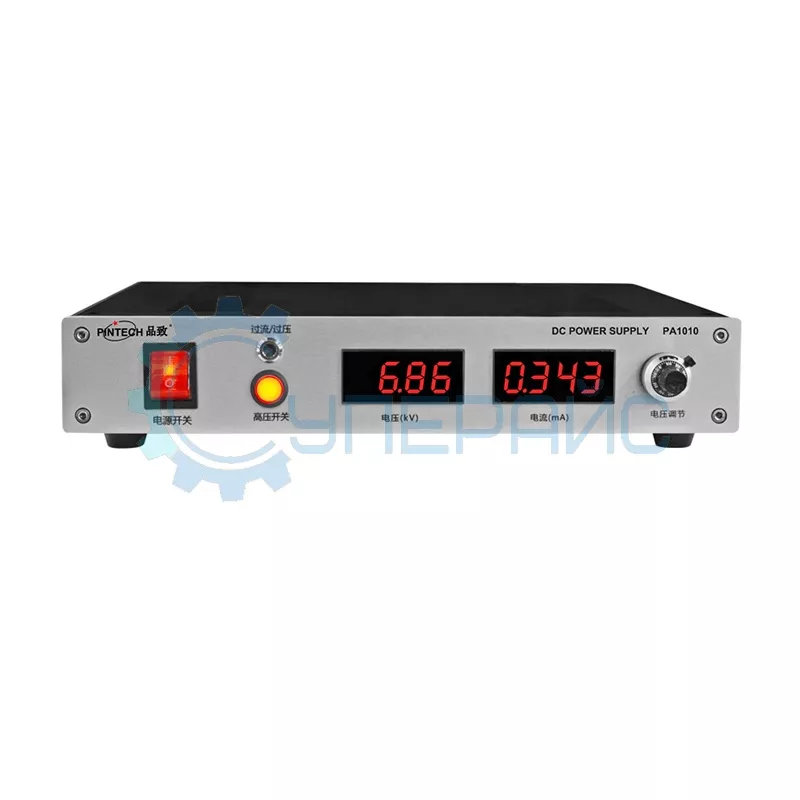

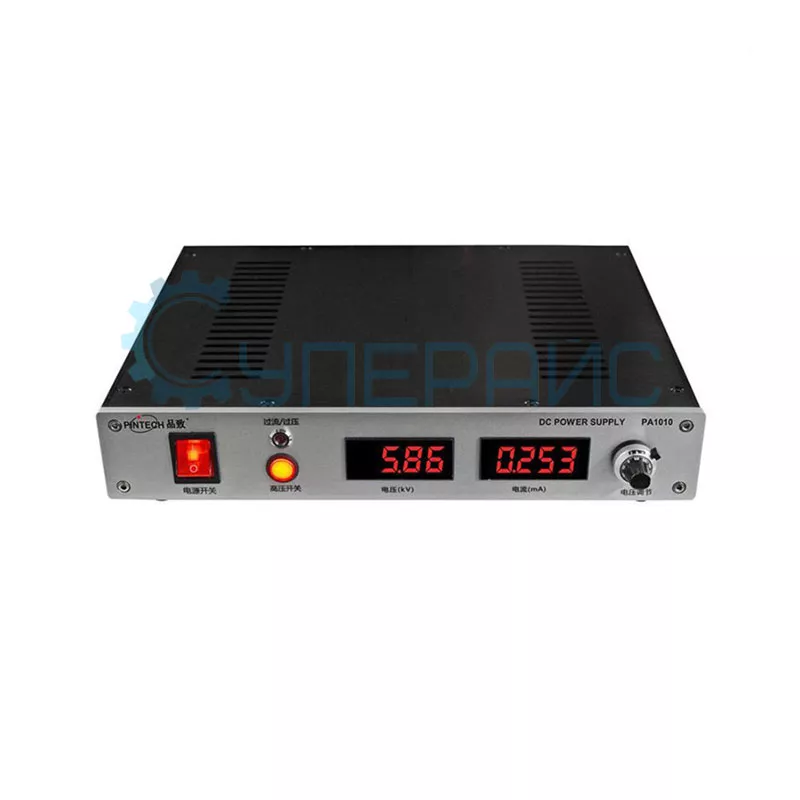

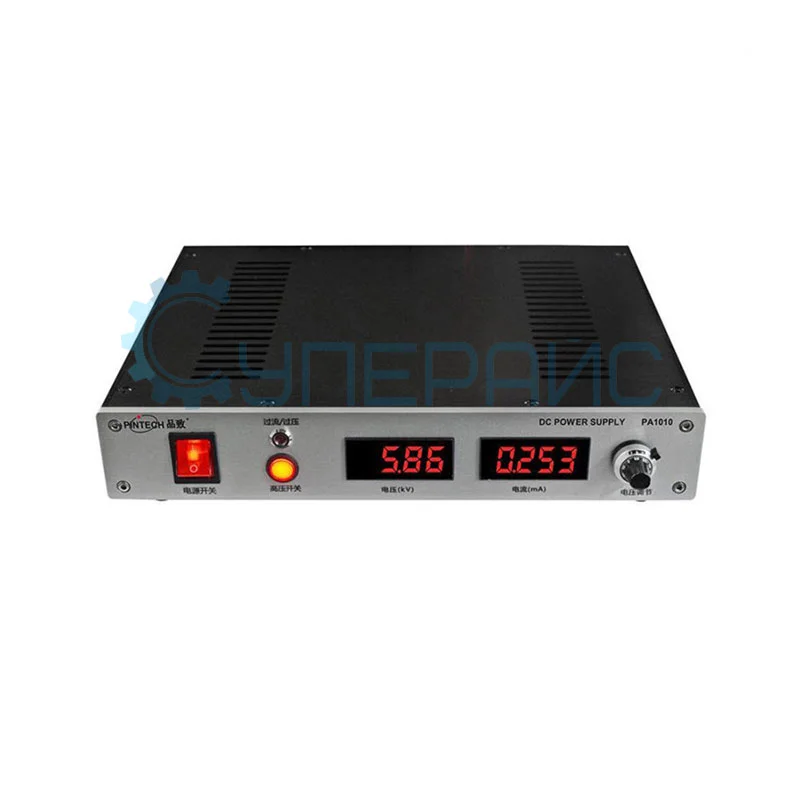

Высоковольтный источник питания PINTECH PA1010
Цифровой источник питания PINTECH PA1010 представляет собой высоковольтный аппарат для лабораторных исследований. Модель поддерживает регулируемое выходное напряжение от 0 до 10 кВ при максимуме выходного тока 1 мА. Мощность устройства составляет 10 Вт. Блок работает от сети 220 В ±10% переменного тока с частотой 50-60 Гц, что обеспечивает совместимость с большинством электрических сетей. Для подключения используется 16-контактный авиационный DIN-разъем, гарантирующий надежное соединение.
Этот лабораторный блок питания PINTECH оснащен интерфейсом RS232 и RS485 для передачи данных, что предоставляет возможности интеграции в разноплановые измерительные и контрольные системы. Линейный тип блока обеспечивает стабильность выходного напряжения. Это критически важно для многих видов испытаний.
Безопасность работы с PA1010 обеспечивается встроенной защитой от короткого замыкания (SCP). Эта функция предотвращает повреждение как самого блока питания, так и подключенного к нему оборудования в ходе возможных нештатных ситуаций.
Задачи, которые решают с применением таких блоков:
- проведение высоковольтных испытаний электронных компонентов;
- калибровка измерительных приборов;
- питание экспериментальных установок;
- тестирование изоляционных материалов.
Модель найдет применение в тех областях, где требуется тонко настраиваемый источник высокого напряжения. Прибор можно использовать для испытания электронных и электрических продуктов, проверки устойчивости таковых к высоковольтным воздействиям.
Специалисты, которым подойдет устройство:
- инженеры-электронщики;
- работники пунктов по контролю качества;
- разработчики высоковольтного оборудования.
Часто задаваемые вопросы
Какая максимальная мощность у PA1010?
Максимальная выходная мощность - 10 Вт (10 кВ × 1 мА). Блок работает в режиме стабилизации напряжения или тока, автоматически ограничивая мощность при перегрузке. Перед подключением нагрузки рассчитайте ток по закону Ома, чтобы не превысить допустимые параметры. Высокое напряжение при малом токе требует осторожности и соблюдения правил электробезопасности.
Для каких задач подходит PA1010?
Используется для исследования пробоя изоляции, тестирования кабелей, проверки газоразрядных ламп, каскадов умножителей напряжения и экспериментов в физических лабораториях. Не применяйте для зарядки аккумуляторов и питания бытовой техники - выходное напряжение опасно для жизни. Прибор предназначен исключительно для квалифицированного персонала.
Какие защиты встроены в PA1010?
Устройство защищено от перегрузки по току, короткого замыкания, перегрева и превышения выходного напряжения. Высоковольтный выход отключается через реле при срабатывании любой защиты. Индикация ошибки отображается на LED-дисплее и сохраняется в журнале. Мгновенное отключение реле минимизирует риск поражения током при аварийных ситуациях.
Как подключить нагрузку к PA1010?
Высоковольтный выход выполнен на проходном разъёме SHV или клеммах с защитным экраном. В комплекте поставляются изолированные провода с вакуумной изоляцией. Работайте только в диэлектрических перчатках и с заземлённым корпусом блока. Неправильное подключение или использование неизолированных проводов может привести к серьёзной травме.
Какова точность установки напряжения PA1010?
Разрешение установки - 1 В, погрешность не более ±1 % + 2 В. Ток измеряется с разрешением 1 мкА. Для прецизионных измерений рекомендуется прогрев блока 15 минут после включения, чтобы стабилизировать внутренние опорные источники. Прогрев снижает температурный дрейф и повышает воспроизводимость результатов.
Можно ли управлять PA1010 дистанционно?

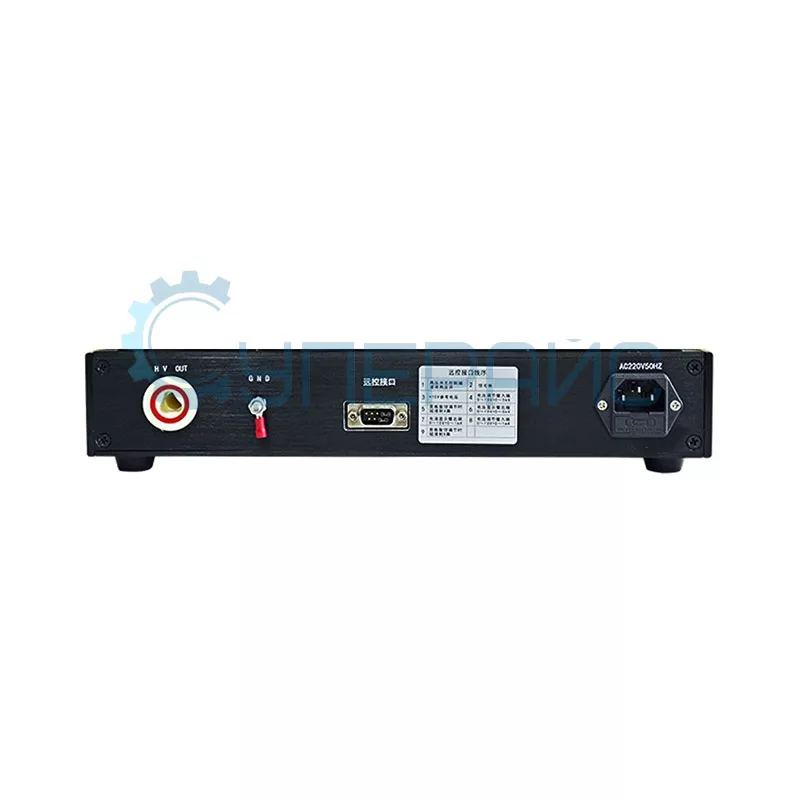

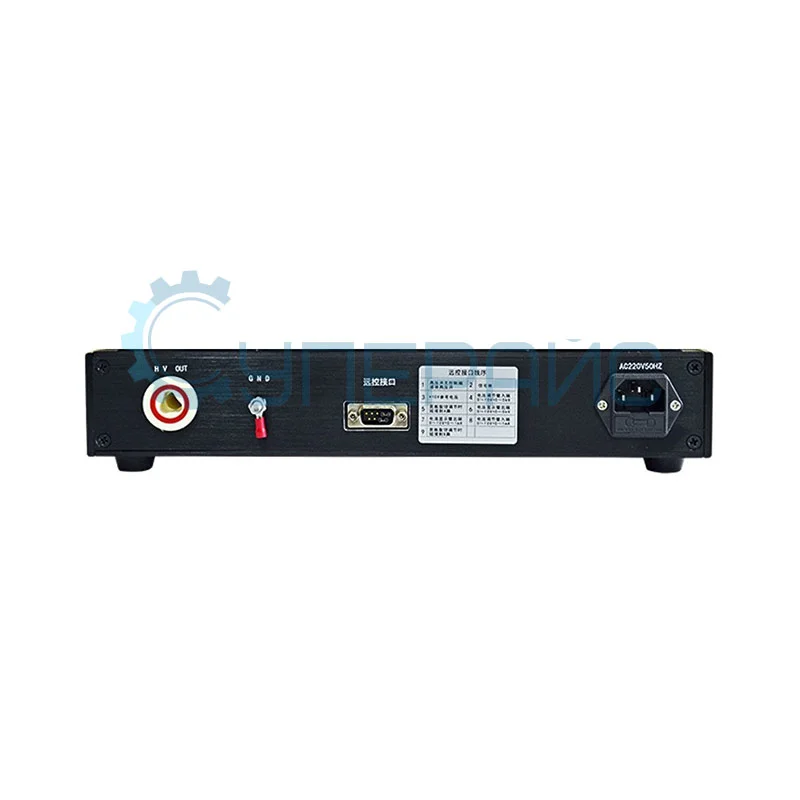

Да, задняя панель содержит интерфейс RS-232/RS-485 для управления по Modbus RTU. Это позволяет интегрировать блок в автоматические испытательные стенды и программировать последовательности ступеней напряжения без участия оператора. Автоматизация особенно важна при проведении испытаний изоляции, где требуется плавное наращивание напряжения.
Отзывы PINTECH PA1010
Guest
01.07.2025 13:54:41
Брал этот блок для экспериментов с газоразрядными трубками и небольших высоковольтных поделок. Выдает заявленные 10 кВ без просадок, ток регулируется плавно. Для лабораторных опытов и демонстраций вполне хватает. Защита от КЗ – срабатывает корректно, не боится случайных искр (но лучше не злоупотреблять).
Неожиданно удобный размер для такого напряжения, не занимает полстола.
Неожиданно удобный размер для такого напряжения, не занимает полстола.
SUPEREYES.RU
02.07.2025 06:36:26
Guest
Брал этот блок для экспериментов с газоразрядными трубками и небольших высоковольтных поделок. Выдает заявленные 10 кВ без просадок, ток регулируется плавно. Для лабораторных опытов и демонстраций вполне хватает. Защита от КЗ – срабатывает корректно, не боится случайных искр (но лучше не злоупотреблять).
Неожиданно удобный размер для такого напряжения, не занимает полстола.
Брал этот блок для экспериментов с газоразрядными трубками и небольших высоковольтных поделок. Выдает заявленные 10 кВ без просадок, ток регулируется плавно. Для лабораторных опытов и демонстраций вполне хватает. Защита от КЗ – срабатывает корректно, не боится случайных искр (но лучше не злоупотреблять).
Неожиданно удобный размер для такого напряжения, не занимает полстола.
Здравствуйте!
Благодарим вас за такой информативный отзыв — видно, что блок PINTECH PA1010 вы используете по делу. Особенно радует, что он уверенно держит напряжение без просадок и позволяет точно управлять током.
Хорошо, что защита от короткого замыкания работает надёжно — безопасность в таких экспериментах не на последнем месте. И да, компактные габариты для прибора с такими характеристиками — приятный бонус, который часто недооценивают.
Спасибо, что поделились своим опытом. Успехов вам в дальнейших проектах!
С уважением, Администрация магазина Суперайс.
