Лабораторный блок питания QJE PS3010N (30 В, 10 А)

Лабораторный блок питания QJE PS3010N (30 В, 10 А)

Одноканальный блок питания для лабораторий QJE PS3010N — импульсный. Компактность БП обуславливает отсутствие мощного и дорогого силового трансформатора. Модель имеет востребованные диапазоны силы тока и напряжения. 30 вольт достаточно для большинства устройств, питаемых от постоянного тока. Максимальный выходной ток, равный 10 А, даёт возможность по всем правилам заряжать кислотные аккумуляторы с емкостью до 100 А*ч. Это пример, демонстрирующий мощность источника. Она равна: P=UI=30V*10A=300W. Цена на источник вполне приемлема.

Лабораторный регулируемый блок питания QJE следует купить в случае необходимости стабилизировать выходные параметры. Схема устройства реализует ЛБП с регулировкой тока или напряжения, плавной и грубой.

Настройка

Сначала следует установить необходимую величину силы тока. Для этого надо:

• установить нулевое напряжение на выходе;
• сделать короткое замыкание выходных контактов;
• увеличить напряжение до 1-2 В;
• установить нужную силу тока.

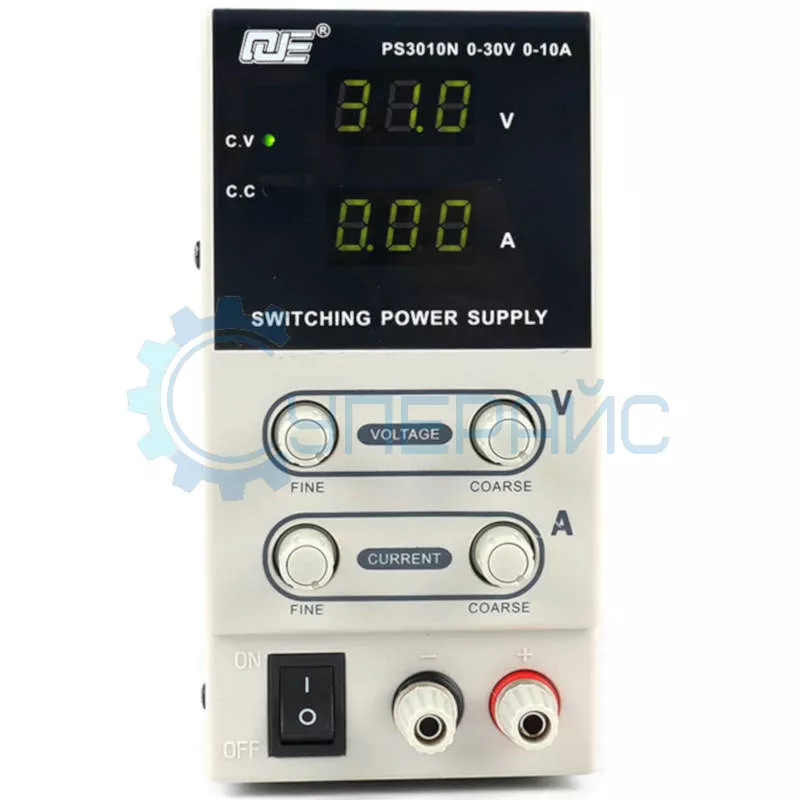

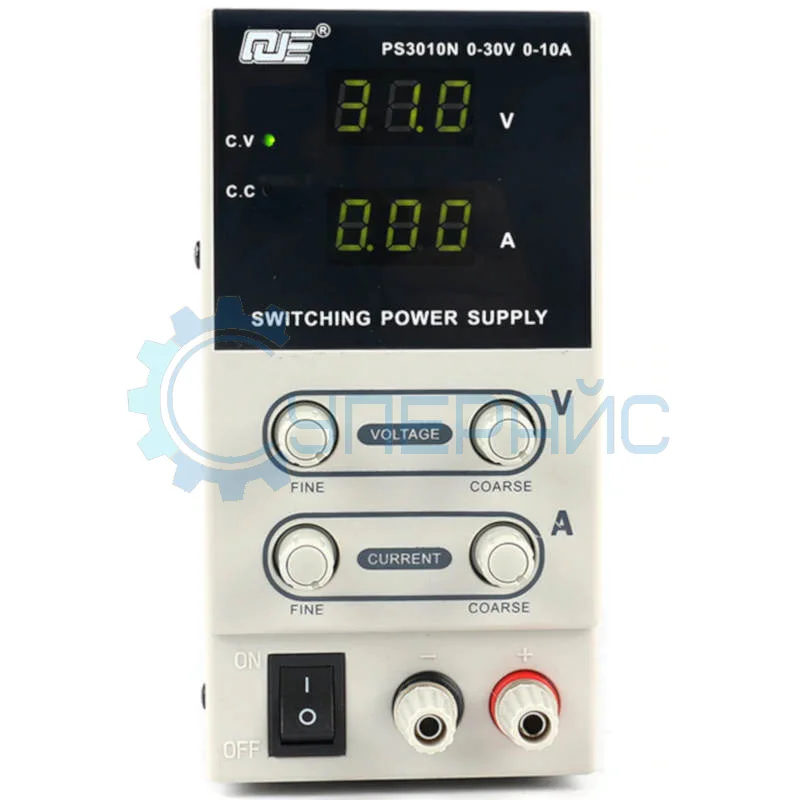

Если ток нагрузки будет больше, чем установленный, выходное напряжение будет зависеть от нагрузки и QJE PS3010N автоматически переключится в режим стабилизации тока. Светодиод С. С оповестит о режиме стабилизации тока. Если ток нагрузки меньше установленного, то загорится индикатор С. V. В этом случае блок работает в режиме стабилизации напряжения, которое можно регулировать в пределах до безопасного для питаемого устройства значения. В случае неправильных действий сработает защита.

Особенности

«Минусовой» выход устройства соединён с «землёй», корпусом БП и контактом на штекере входного напряжения. Это рекомендация Siemens. Одноканальный блок питания имеет большие фильтрующие ёмкости для сведения пульсаций к минимуму. Максимальное выходное напряжение не превышает принятого порога безопасности.
