Универсальный тестер LCR Jinko JK2832
Код товара: 10553
Гарантия 12 месяцев
О товаре Встроенный источником напряжения смещения DC до 5 В
Диапазон измерения индуктивности: 0,00001 мкГн - 99,9999 кГн
Диапазон измерения емкости: 0,00001 пФ - 99,9999 мФ
Диапазон измерения сопротивления: 0,00001 Ом - 99,9999 МОм
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Встроенный источником напряжения смещения DC до 5 В
Диапазон измерения индуктивности: 0,00001 мкГн - 99,9999 кГн
Диапазон измерения емкости: 0,00001 пФ - 99,9999 мФ
Диапазон измерения сопротивления: 0,00001 Ом - 99,9999 МОм
Технические характеристики Jinko JK2832
| Режимы измерения | автоматический / ручной |
| Тестируемая частота | 20 Гц - 200 кГц (шаг 0,01 Гц) |
| Точность |
LCRZ: 0,05 % DCR: 0,10 % |
| Тестируемый уровень |
LCRZ: 10 мВ - 2 В (rms) DCR: 5 мВ - 2 В DC |
| Источник напряжения смещения постоянного тока | ± 5 В / ± 50 мА |
| Скорость измерения |
быстрая - 12,5 мс средняя - 83 мс медленная - 167 мс |
| Выходной импеданс | 30, 100 Ом |
| Диапазон измерения индуктивности (Ls, Lp) | 0,00001 мкГн - 99,9999 кГн |
| Диапазон измерения емкости (Cs, Cp) | 0,00001 пФ - 99,9999 мФ |
| Диапазон измерения сопротивления (|Z|, X, Rp, Rs) | 0,00001 Ом - 99,9999 МОм |
| Диапазон измерения проводимости (|Y|, G, B) | 0,00001 мкСм - 99,9999 См |
| Диапазон измерения тангенса угла потерь (D) | 0,00001 - 99,9999 |
| Диапазон измерения добротности (Q) | 0,00001 - 99999,9 |
| Диапазон измерения фазового сдвига между током и напряжением (θ) | -179,999° - 179,999° / -3,1416 - 3,1416 |
| Диапазон измерения эквивалентного последовательного сопротивления (ESR) | 0,00001 Ом - 99,9999 кОм |
| Диапазон измерения сопротивления по постоянному току (DCR) | 0,01 мОм - 999,999 МОм |
| Диапазон относительных измерений(Δ) | -99,9999% - 99,9999% |
| Функция калибровки | разомкнутой цепи, короткого замыкания, нагрузки |
| Математические функции | Δ, Δ% |
| Режим триггера | внешний, внутренний, ручной |
| Среднее количество фаз | 1 - 255 |
| Настройка задержки запуска | 0 - 60 с (шаг 1 мс) |
| Просмотр списка | тестовые частоты, напряжение DC, ток AC, напряжение смещения DC, ток смещения DC |
| Функция компаратора |
сортировка 10 передач: BIN1 - BIN9, NG, AUX функция подсчета передач PASS/FAIL |
| Внутренняя энергонезависимая память | 100 файлов, 201 результат испытаний |
| Внешняя память USB | файлы настроек прибора, файлы формата .csv, скриншоты (изображения GIF) |
| Общие характеристики | |
| Дисплей | 4,3-дюйма TFT LCD, 480 х 272, разрешение 6 бит |
| Питание | 99 - 243 В AC, 47 - 63 Гц |
| Потребляемая мощность | < 30 Вт |

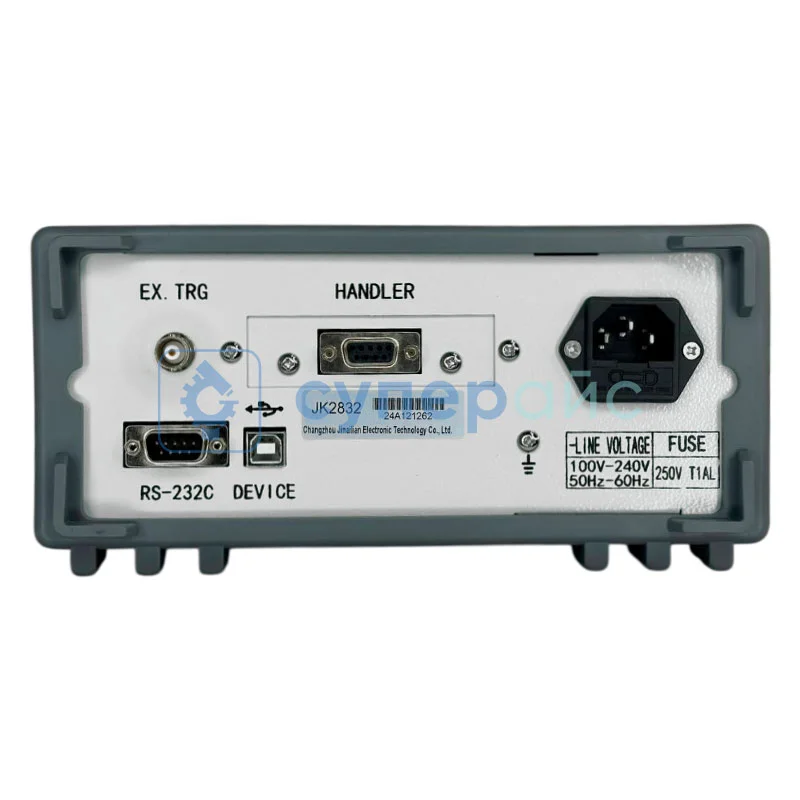

| Интерфейс передачи данных | USB, RS-232, HANDLER |
| Рабочая температура | 0 - 40 °C |
| Влажность | ≤ 80% RH |
| Габариты | 450 х 320 х 230 мм |
| Вес | 3,75 кг |
| Комплектация |

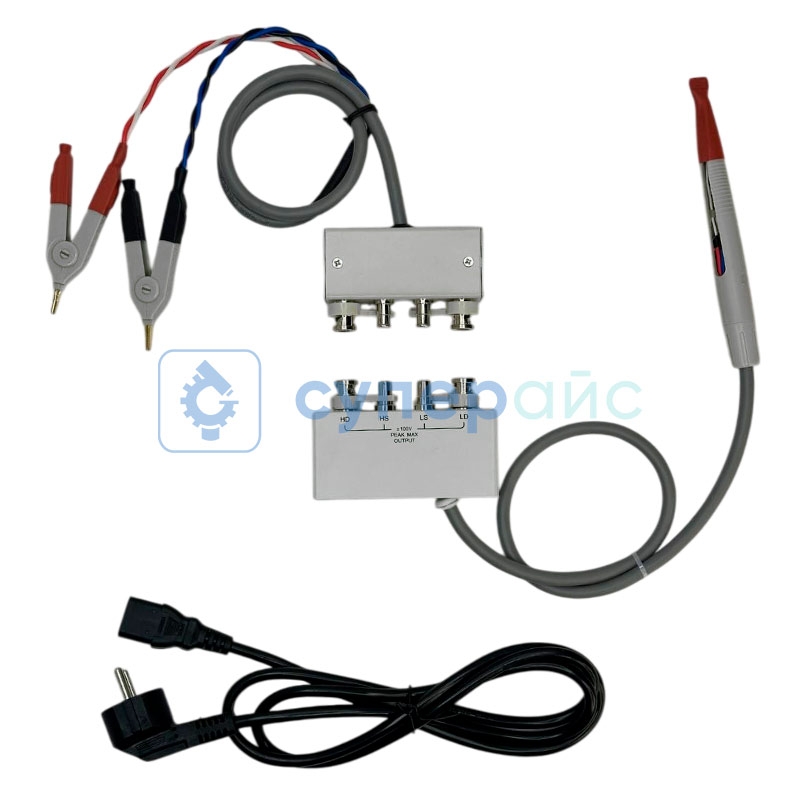

лабораторный измеритель LCR Jinko JK2832 – 1 шт кабель питания – 1 шт комплект щупов с зажимами Кельвина – 1 шт инструкция по эксплуатации – 1 шт |
| Совместимость | Кабель питания IEC C13 - Евровилка, 1.4м |
Обзорная таблица LCR метров Jinko
| Характеристики | JK2830 | JK2831 | JK2832 |
| Режимы измерения | автоматический / ручной | ||
| Тестируемая частота | 50 Гц - 100 кГц | 50 Гц - 200 кГц | 20 Гц - 200 кГц |
| Тестируемый уровень |
LCRZ: 10 мВ - 2 В rms DCR: 1 В DC |
LCRZ: 10 мВ - 2 В rms DCR: 1 В DC |
LCRZ: 10 мВ - 2 В rms DCR: 5 мВ - 2 В DC |
| Среднее количество фаз | 1 - 255 | ||
| Настройка задержки запуска | 0 - 60,00 с, шаг 1 мс | ||
| Потребляемая мощность | < 30 Вт | ||
LCR тестер Jinko JK2832: Прецизионный анализ электронных компонентов
Измерительный комплекс Jinko JK2832 устанавливает новые стандарты в области тестирования пассивных компонентов. Прибор сочетает широкий частотный диапазон 20 Гц-200 кГц с прецизионной точностью измерений 0,05%. Интегрированный источник смещения постоянного тока до 5 В позволяет проводить тестирование компонентов в условиях, приближенных к реальной эксплуатации.
Технологические преимущества:- Автоматическая подстройка параметров тестирования под характеристики компонентов
- Многоуровневая система калибровки с компенсацией паразитных параметров
- Адаптивный выбор диапазонов измерения с плавной регулировкой напряжения
- Цифровая фильтрация сигналов для работы в условиях промышленных помех
- Интеллектуальное распознавание типа компонента с автовыбором методики измерений
Цифровой тестер LCR гарантирует точность при работе с широким спектром параметров - от индуктивности 0,00001 мкГн до емкости 99,9999 мФ. Система обработки сигналов обеспечивает стабильность результатов даже при минимальных уровнях тестового сигнала. Многоскоростной режим работы позволяет оптимизировать процесс измерений для различных производственных задач.
Операционная эффективность:- Скорость измерений до 12,5 мс в быстром режиме
- Встроенный компаратор с 10 градациями сортировки
- Расширенная память на 100 пользовательских профилей
- Автоматическое документирование результатов в формате CSV
- Поддержка внешних триггеров для интеграции в автоматизированные линии
LCR метр находит применение в различных отраслях:
- Контроль качества электронных компонентов на производстве
- Научно-исследовательские работы в лабораторных условиях
- Сертификационные испытания электронной аппаратуры
- Образовательный процесс в технических вузах
- Ремонт и диагностика сложной электронной техники
Прибор оснащен TFT-дисплеем с разрешением для отображения комплексных параметров. Полный набор интерфейсов (USB, RS-232, HANDLER) обеспечивает seamless интеграцию в автоматизированные системы контроля. Эргономичный дизайн и продуманная компоновка элементов управления делают работу с прибором комфортной при продолжительной эксплуатации.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
