Характеристики Tonghui TH2836
Измерение ёмкости
Измерение индуктивности
Измерение тангенса угла потерь
Измерение добротности
Измерение фазового сдвига между током и напряжением (θ)
Измерение реактивного сопротивления
Измерение активного сопротивления
Измерение проводимости
RS-232C
LAN
GPIB
HANDLER
Описание Tonghui TH2836
Технические характеристики Tonghui TH2836
| Переменный ток | Cp / Cs, Lp / Ls, Rp / Rs, |Z|, |Y|, R, X, G, B, θ, D, Q, VAC, IAC |
| Постоянный ток | RDC, VDC, IDC |
| Диапазон частоты | 4 Гц - 8,5 МГц |
| Точность частоты | 0,01 % |
| Разрешение частоты | 1 мГц |
| Проверка электрического уровня | |
| Напряжение переменного тока |
4 Гц - 1 МГц: 5 мВ - 2 В (среднеквадратичное значение); 1 - 8,5 МГц: 5 мВ - 1 В (среднеквадратичное значение) |
| Разрешение | 100 мкВ |
| Переменный ток |
4 Гц - 2 МГц: 50 мкА-20 мАrms; 2 МГц - 8,5 МГц: 50 мкА-10 мАrms |
| Разрешение | 1 мкА |
| Постоянное напряжение | 100 мВ - 2 В |
| Разрешение | 100 мкВ |
| Смещение постоянного тока | |
| Напряжение | 0 - ± 10 В |
| Разрешение | 100 мкВ |
| Текущий | 0 - ± 100 мА |
| Разрешение | 1 мкА |
| Конфигурация тестового терминала | четырехполюсная пара |
| Длина кабеля | 0 м, 1 м |
| Выходное сопротивление | 100 Ом |
| Типичное время измерения (скорость) |
быстро: 5,6 мс; средне: 120 мс; медленно: 230 мс |
| Высочайшая точность |
1 кГц: 0,05 %; 1 МГц: 0,05 %; 2 МГц: 0,1 %; 5 МГц: 0,5 %; 8,5 МГц: 1,0 % |
| Диапазон отображения измерений | |
| Cs, Cp | ± 1,00000 aF - 999,999 EF |
| Ls, Lp | ± 1,000000 aH - 999,999 EH |
| D | ± 0,00001 – 9,99999 |
| Q | ± 0,01 – 99999,9 |
| R, Rs, Rp, X, Z, RDC | ± 1,00000 А Ом - 999,999 ЭОм |
| G, B, Y | ± 1,00000 aS - 99,9999 ES |
| VDC | ± 1,000000 аВ - 999,9999 EV |
| IDC | ± 1,00000 aA - 999,999 EA |
| θr | ± 1,00000 рад - 3,14159 рад |
| θd | -0,0001 ° - 180,000° |
| Δ% | ± 0,0001 % - 999,999 % |
| Многофункциональное сканирование списка параметров | |
| Многофункциональное сканирование списка | 10 точек, параметр: измерения, испытательная частота, переменное напряжение, переменный ток, напряжение смещения постоянного тока и ток смещения постоянного тока. |
| Развертка графика | необязательный |
| Общие характеристики | |
| Дисплей |
7-дюймовый TFT ЖК-дисплей; разрешение: 800 х 480 |
| Интерфейс | USB HOST, USB DEVICE, LAN, HANDLER, RS232C, GPIB |
| Время прогрева при включении | 60 м |
| Входное напряжение | 100 – 120 В переменного тока / 198 – 242 В переменного тока, 47 – 63 Гц |
| Потребляемая мощность | 80 ВА |
| Габариты изделия | 400 x 132 x 425 мм |
| Габариты упаковки | 550 х 540 х 320 мм |
| Вес брутто | 15 кг |
| Комплектация |
измеритель параметров LCR Tonghui TH2836 - 1 шт измерительный провод Кельвина TH26011BS - 1 шт планка ТХ26010 - 1 шт четырехконечный зажим ТХ26048 - 1 шт четырехконечный зажим ТХ26048 - 1 шт руководство пользователя - 1 шт |
| Совместимость |
Четырехконтактный кабель Кельвина с изоляцией и замком Tonghui TH26011BS Четырёхконтактый тестовый зажим Tonghui TH26048 |
Обзорная таблица LCR тестеров Tonghui
| Характеристики | TH2836 | TH2816P |
| Тестируемая частота | 4 Гц - 8,5 МГц | 50 Гц - 200 кГц |
| Точность | 0,01 % | 0,02 % |
| Параметры | Cp / Cs, Lp / Ls, Rp / Rs, |Z|, |Y|, R, X, G, B, θ, D, Q, Vac, Iac, Rdc, Vdc, Idc | L, C, R, |Z|, D, Q, X, Өd, Өr, Vm, Im, △% |
| Интерфейс передачи данных | USB HOST, USB DEVICE, LAN, HANDLER, RS232C, GPIB | HANDLER, RS-232C, USB-HOST, USB-DEVICE |
| Дисплей | 7-дюймовый TFT ЖК-дисплей, разрешение 800 х 480 | ЖК-экран с разрешением 240 х 64 пикселей |

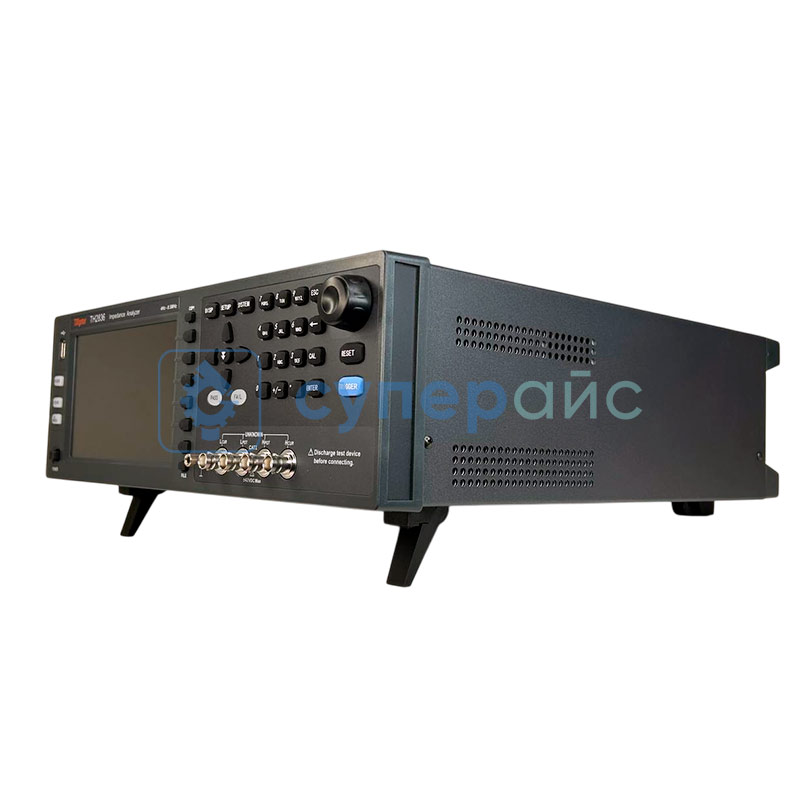

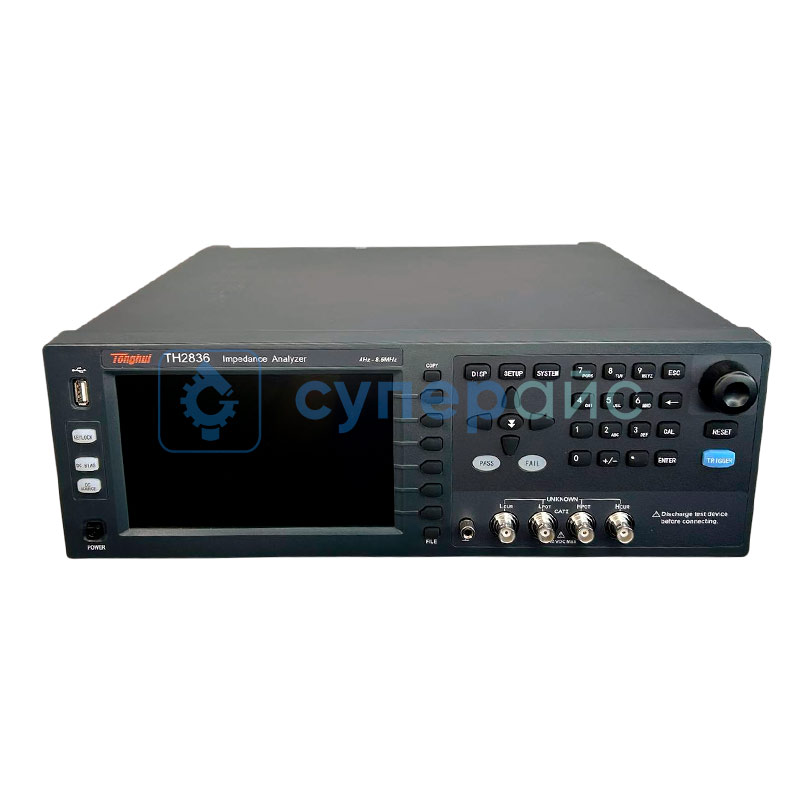

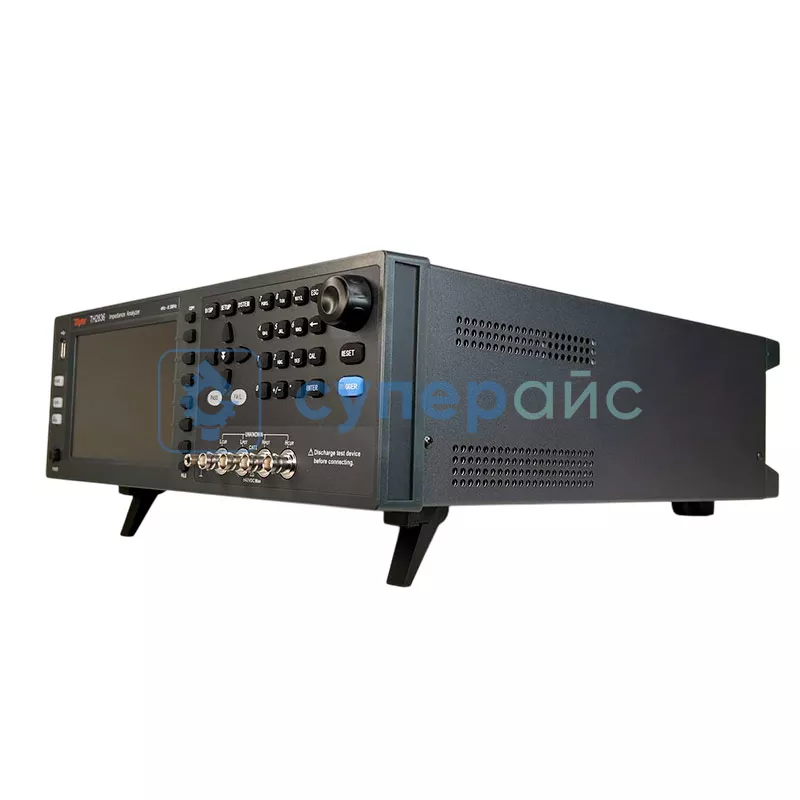

Измеритель LCR Tonghui TH2836
Лабораторный lcr-метр Tonghui модели TH2836 проводит комплексные измерения разнообразных радиоэлектронных компонентов. Прибор анализирует целый набор AC параметров, включая ёмкость Cp / Cs, индуктивность Lp / Ls, сопротивление Rp / Rs, а также полные проводимость |Y| и сопротивление |Z|. Дополнительно доступны для анализа параметры постоянного тока Idc, Vdc и Rdc. Это означает, что у оборудования значительные диагностические функции. Такой lcr тестер найдёт применение при разработке, а также контроле качества многих электронных устройств.
Рабочий диапазон частоты 4 Гц - 8,5 МГц охватывает обширный список возможных тестов. Тестовый сигнал с низкой частотой подходит для анализа элементов в цепях питания, а высокая частота необходима для проверки компонентов в высокочастотных схемах. Можно анализировать параметры работы техники в режимах, близких к реальным условиям эксплуатации.

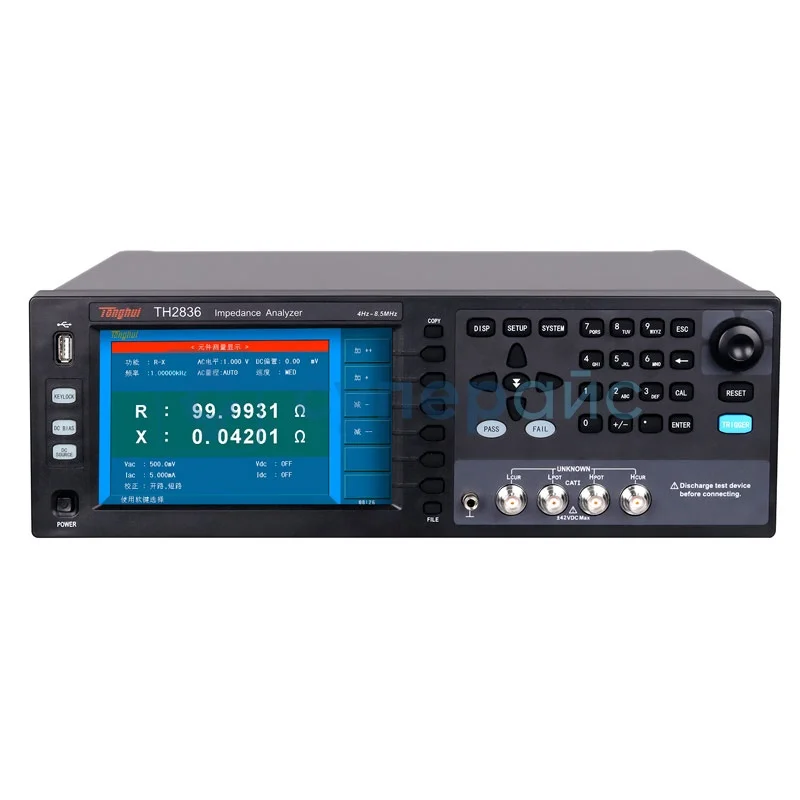

Семидюймовый TFT ЖК-дисплей отвечает за наглядное отображение результатов. Диагональ экрана способствует удобству наблюдения при выводе измеряемых величин, настроек и графиков. Контрастная картинка читается под разными углами.

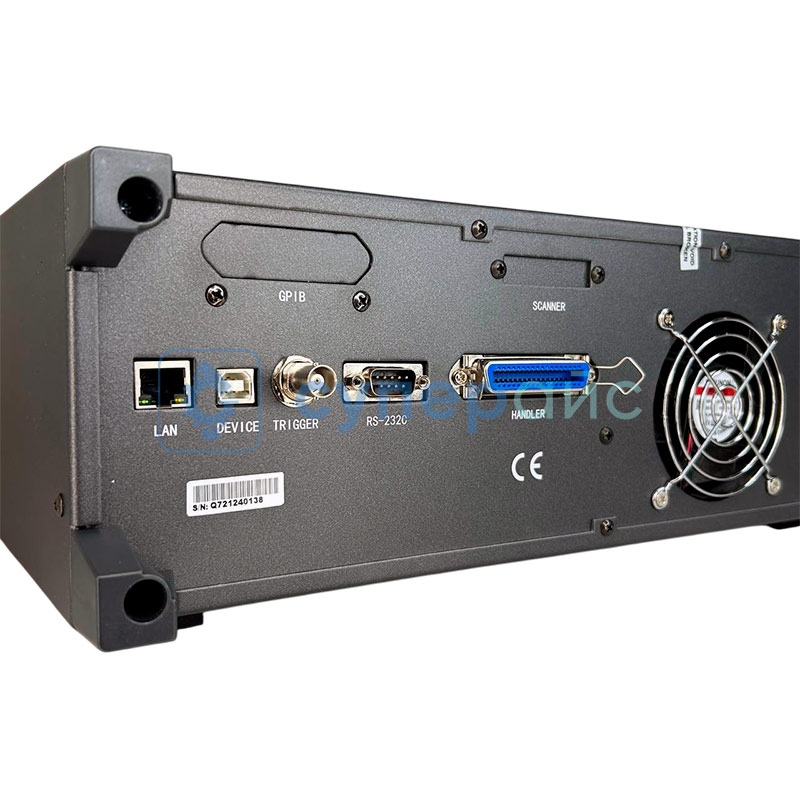

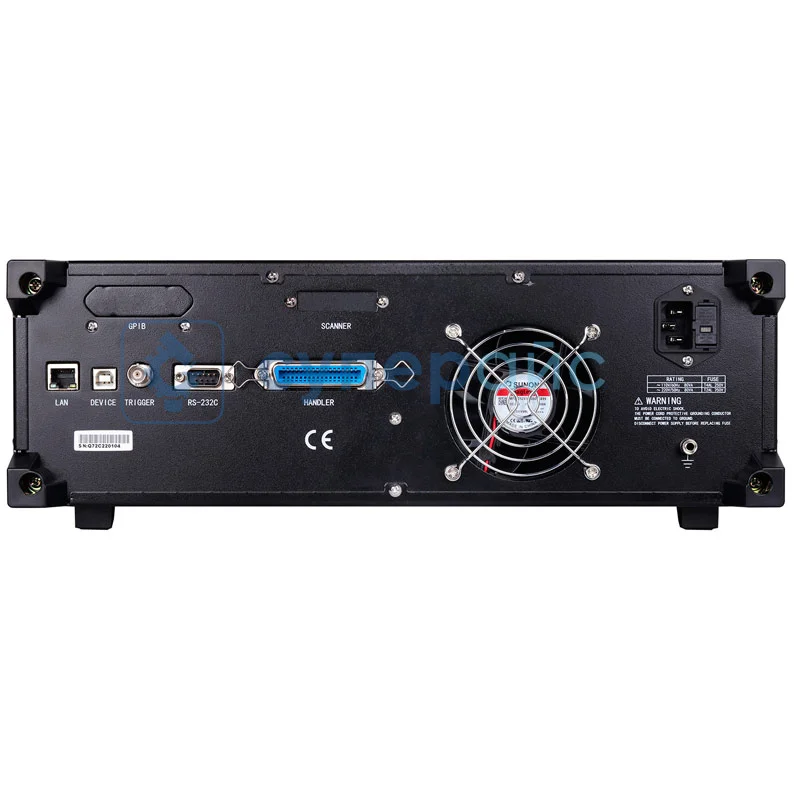

Интерфейс аппарата представлен:
- разъёмами usb типа host и device;
- портами управления lan, handler, rs232c;
- разъёмом gpib.

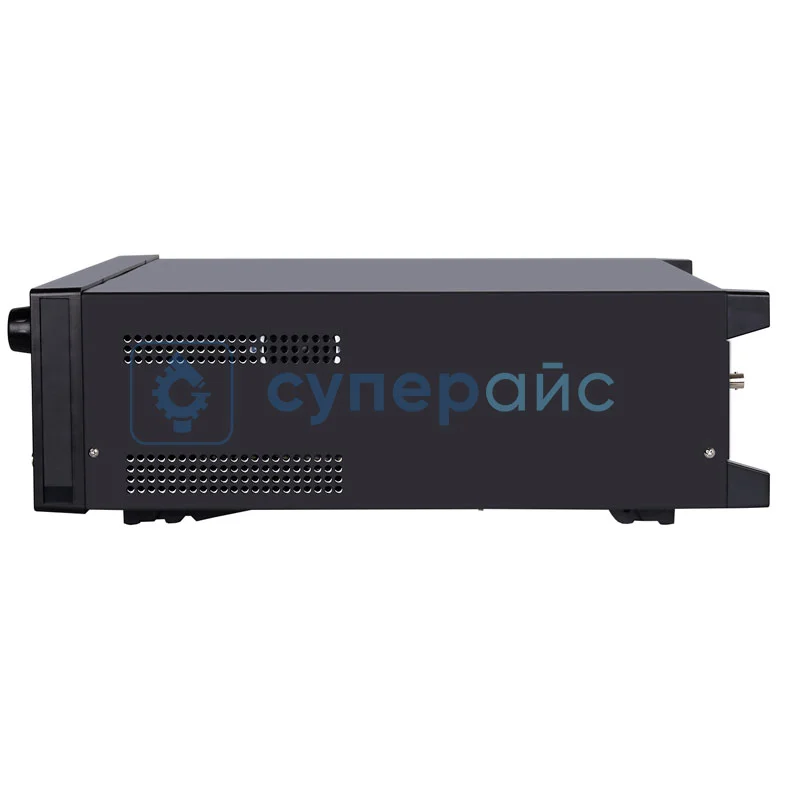

Прочный корпус защищает внутренние схемы от внешних воздействий - например, нагрева извне или механических контактов. Такое исполнение делает Tonghui TH2836 подходящим для постоянного нахождения на рабочем столе инженера или в испытательной лаборатории.

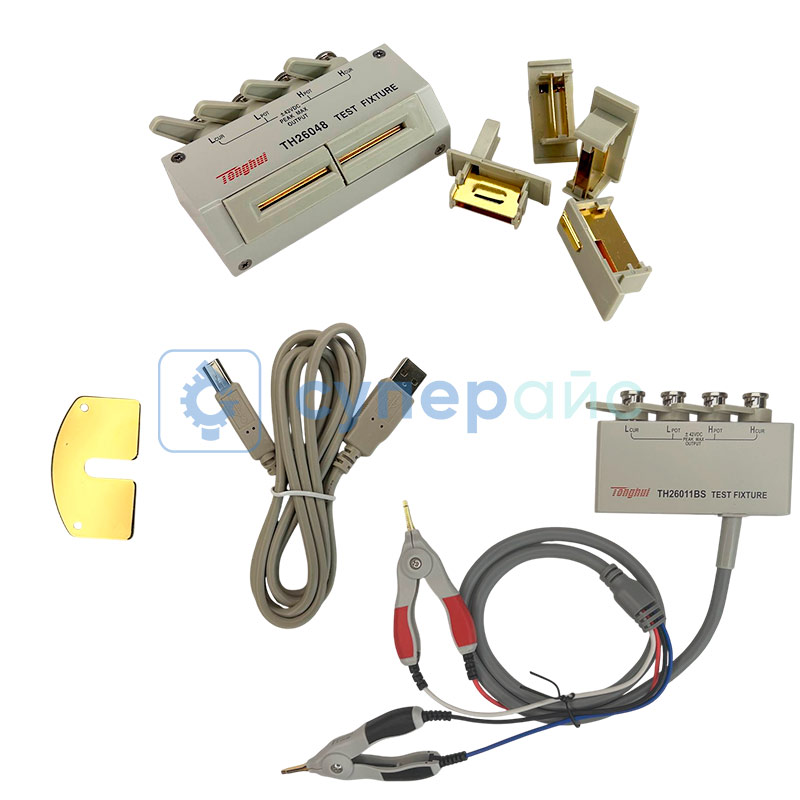

Что входит в комплектацию агрегата:
- зажим четырёхконечного типа;
- измерительный провод;
- специальная калибровочная планка для короткого замыкания;
- руководство пользователя.
