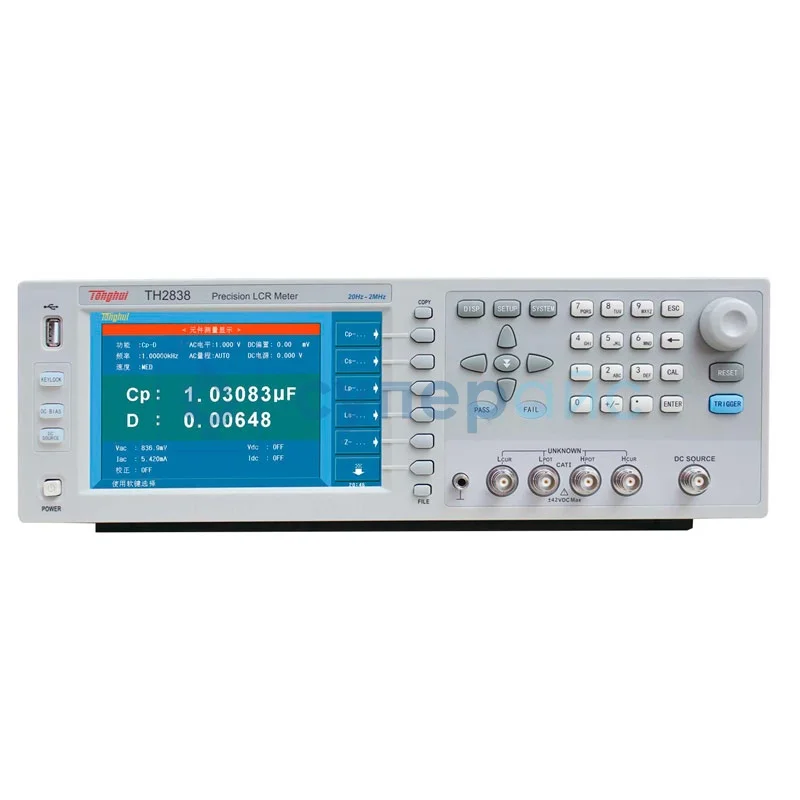

Прецизионный измеритель LCR Tonghui TH2838
Код товара: 21965
Гарантия 12 месяцев
О товаре Тестовая частота: 20 Гц - 2 МГц
Точность частоты: 0,01 %
Режим тестирования: 4 параметра
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Тестовая частота: 20 Гц - 2 МГц
Точность частоты: 0,01 %
Режим тестирования: 4 параметра
Технические характеристики Tonghui TH2838
| Выходное сопротивление | 100 Ом, ± 1 % при 1 кГц |
| Режим тестирования | четыре параметра на выбор |
| Постоянный ток | RDC, VDC, IDC |
| Тестовая частота | 20 Гц - 2 МГц |
| Точность частоты | 0,01 % |
| Разрешение частоты |
0,1 мГц (20,0000 – 99,9999 Гц); 1 мГц (100,000 – 999,999 Гц); 10 МГц (1,00000 – 9,99999 кГц); 100 МГц (10,0000 – 99,9999 кГц); 1 Гц (100,000 – 999,999 кГц); 10 Гц (1,00000 – 2,00000 МГц) |
| Режим тестового сигнала переменного тока | |
| Номинальное значение (ALC выкл.) |
установите напряжение как напряжение Hcur, когда тестовая клемма открыта; установите ток равным току, вытекающему из Hcur, когда тестовый терминал закорочен |
| Постоянное значение (ALC вкл.) |
поддерживайте напряжение на проверяемом устройстве таким же, как заданное значение; поддерживайте ток на тестируемом устройстве таким же, как установленное значение |
| Тестовый уровень | |
| Напряжение переменного тока | 5 мВ (среднеквадратичное значение) - 2 В (среднеквадратичное значение) |
| Разрешение (внутреннее сопротивление 100 Ом) |
10 мкАрм (50 мкАрм - 2 мАрмс); 10 мкАмс (2 мАмс - 5 мАмс); 10 мкАмс (5 мАмс - 10 мАмс); 100 мкАмс (10 мАмс - 20 мАмс); 100 мкАмс (20 мАмс - 50 мАмс); 100 мкАмс (50 мАмс - 100 мАмс) |
| Текущий диапазон | 50 мкАрмс - 20 мАрмс |
| РДЦ-тест | |
| Напряжение | 100 мВ - 2 В |
| Разрешение | 100 мкВ |
| Текущий | 0 – 20 мА |
| Разрешение | 1 мкА |
| Смещение постоянного тока | |
| Напряжение | 0 - ± 10 В |
| Текущий | 0 - ± 100 мА |
| Разрешение |
1 мкА (0 – 50 мА); 10 мкА (50 – 100 мА) |
| Тестовые характеристики |
Cp-D,Cp-Q,Cp-G,Cp-Rp; Cs-D,Cs-Q,Cs-Rs; Lp-D, Lp-Q, Lp-G, Lp-Rp, Lp-Rdc; Ls-D, Ls-Q, Ls-Rs, Ls-Rdc, Rdc; R-X, Z-θd, Z-θr; G-B, Y-θd, Y-θr; Vdc-Idc |
| Математическая функция | A(X+B)+C, X — тестовый параметр, A, B, C — входной параметр |
| Вычисление |
абсолютное отклонение от номинального значения Δ; процентное отклонение от номинального значения Δ% |
| Эквивалентный способ | серия, параллельно |
| Функция калибровки | открыть, короткий, загруженный |
| Выбор диапазона | автоудержание |
| Конфигурация диапазона | |
| LCR | 100 мОм, 1 Ом, 10 Ом, 20 Ом, 50 Ом, 100 Ом, 200 Ом, 500 Ом, 1 кОм, 2 кОм, 5 кОм, 10 кОм, 20 кОм, 50 кОм, 100 кОм |
| Rdc | 1 Ом, 10 Ом, 20 Ом, 50 Ом, 100 Ом, 200 Ом, 500 Ом, 1 кОм, 2 кОм, 5 кОм, 10 кОм, 20 кОм, 50 кОм, 100 кОм |
| Режим триггера | INT, MAN, EXT, BUS |
| Задержка триггера | 0 - 999 с, разрешение 100 мкс |
| Длина тестового кабеля | 0 м, 1 м |
| Среднее значение теста | 1 - 255 раз |
| Диапазон отображения измерений | |
| Cs, Cp | ± 1,000000 аФ - 999,9999 ЭФ |
| Ls, Lp | ± 1,000000 ач - 999,9999 эч |
| D | ± 0,000001 - 9,999999 |
| Q | ± 0,01 - 99999,99 |
| R, Rs, Rp, X, Z, RDC | ± 1,000000 АОм - 999,9999 ЭОм |
| G, B, Y | ± 1.000000 ас - 999,9999 ес |
| VDC | ± 1,000000 аВ -- 999,9999 ЭВ |
| IDC | ± 1,000000 аА - 999,9999 ЕА |
| θr | ± 1,000000 рад - 3,141593 рад |
| θd | ± 0,0001° - 180,0000° |
| Δ% | ± 0,0001 - 999,9999 % |
| t | - 99,99 - 1000,00 °С |
| Многофункциональное сканирование списка параметров | |
| Количество точек | 201 точка |
| Параметр | bспытательная частота, напряжение переменного тока, ток переменного тока, напряжение смещения постоянного тока, ток смещения постоянного тока |
| Режим триггера |
после срабатывания проверьте точки развертки / EOM / INDEX будет выведен один раз; шаг: выполняйте измерение точки развертки при каждом запуске, и каждая точка выводит / EOM / INDEX, но результат компаратора развертки по списку выводится только в последней / EOM |
| Компараторы |
установите одну пару нижнего и верхнего пределов для каждой точки развертки. необязательно: оценка по первому параметру развертки/оценка по второму параметру развертки/не используется в каждом пределе |
| Графическое сканирование | |
| Точки сканирования | 51, 101, 201, 401, 801 опционально |
| Результаты | первичные или вторичные параметры |
| Диапазон отображения | автоудердание |
| Координатная линейка | логарифмическая, линейная |
| Параметры развертки | испытательная частота, ACV, ACI, DCV BIAS/DCI BIAS, источник постоянного напряжения |
| Отображение результатов развертки | максимальное значение / минимальное значение первичного / вторичного параметра, первичное / вторичное значение установки |
| Хранение графиков развертки | графики развертки можно сохранить на внутренней флэш-памяти, внешнем USB накопителе или загрузить на компьютер |
| Компараторы | |
| Bin | 9 Bin |
| Настройка отклонения bin | абсолютное значение, значение отклонения, значение процентного отклонения |
| Количество ячеек | 0 - 99999 |
| Функция хранения буфера данных | 201 результат измерения можно считать пакетно |
| Функция хранения / использования | 100 групп файлов тестовых настроек во внутренней энергонезависимой памяти 0 - 99 100 групп файлов тестовых настроек на USB-накопителе 0 - ‒99 |
| Функция блокировки клавиатуры | есть |
| Общие характеристики | |
| Дисплей |
7-дюймовый TFT ЖК-дисплей; соотношение: 16:9; разрешение: 800 х 480 |

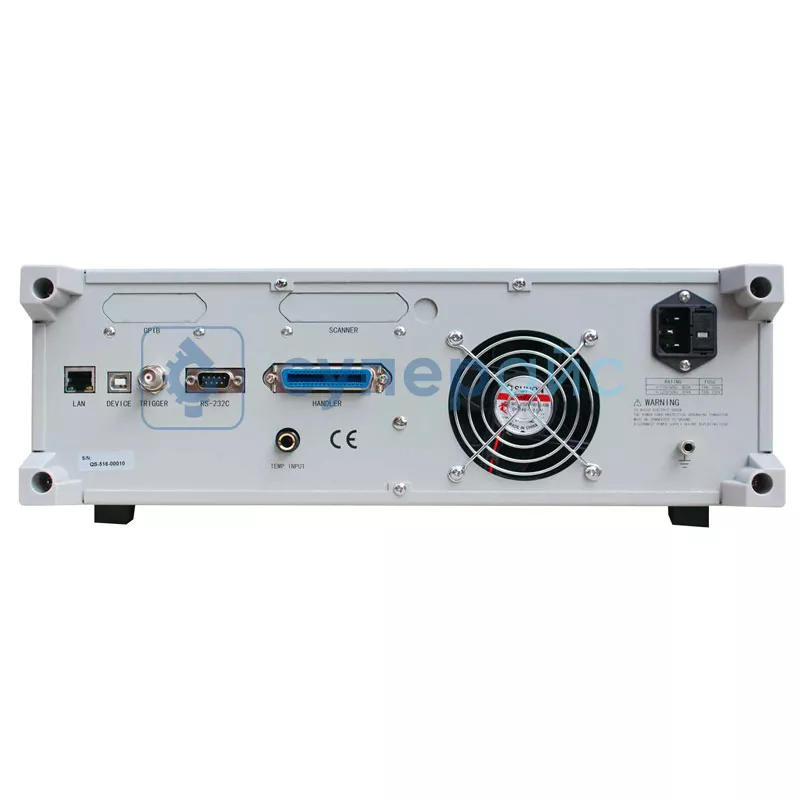

| Интерфейс | USB HOST, USB DEVICE, LAN, HANDLER, External DC BIAS control, RS232, GPIB, SCANNER |
| Входное напряжение | 100 – 120 В переменного тока / 198 – 242 В переменного тока, 47 – 63 Гц |
| Габариты изделия | 400 x 132 x 425 мм |
| Вес | 18 кг |
| Комплектация |
измеритель параметров LCR Tonghui TH2838 - 1 шт измерительный провод Кельвина TH26011BS - 1 шт; планка ТХ26010 - 1 шт; четырехконечный зажим ТХ26048 - 1 шт; руководство пользователя - 1 шт |
Многофункциональный измеритель LCR Tonghui TH2838
Прецизионный измеритель LCR Tonghui TH2838 представляет собой универсальное устройство для установления точных значений индуктивности, ёмкости и сопротивления. Модель наглядно выводит рабочие параметры на встроенный дисплей.
Пользователь может переключаться между четырьмя режимами на выбор. Устройство охватывает тестовую частоту 20 Гц - 2 МГц. Высокая точность частоты способствует тестированию электронных компонентов с учётом реальных условий работы.

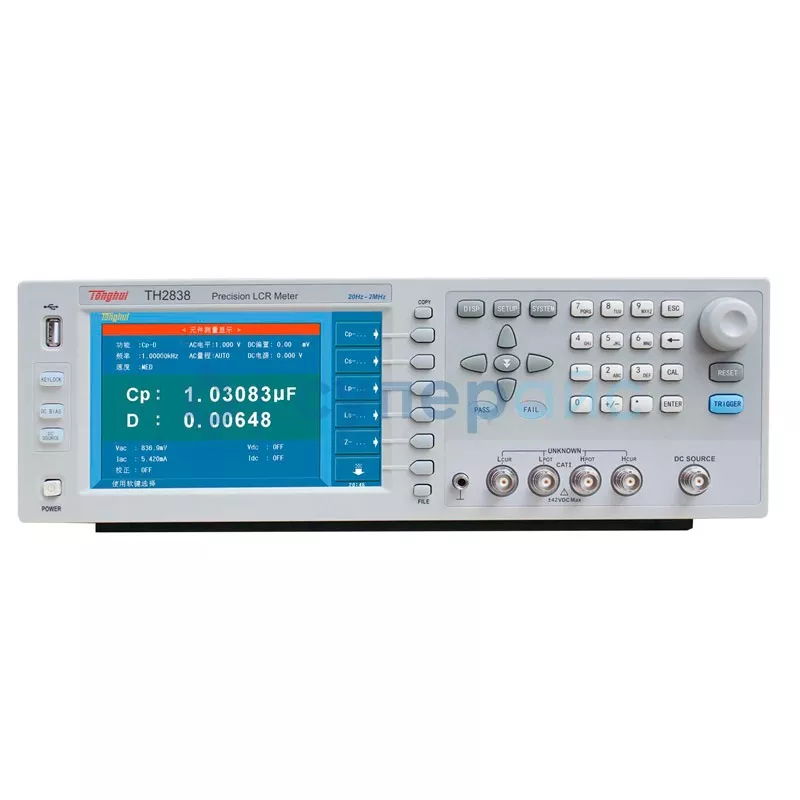

Такой многофункциональный измеритель lcr подходит для проведения научных экспериментов. Конфигурация диапазона включает большой список значений для LCR и Rdc. Доступно многофункциональное сканирование списка параметров. Прибор поддерживает интерфейс USB, LAN и другие. На передней панели находятся удобные физические кнопки управления. Универсальный lcr измеритель TH2838 подойдёт для профессиональной диагностики неисправностей оборудования и радиочастотных цепей.
Этот прецизионный измеритель можно использовать в лабораториях для исследования свойств резисторов, конденсаторов и катушек индуктивности. В электронике может применяться инженерами для выявления неисправностей. Легко интегрируется в автоматизированные комплексы тестирования.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
