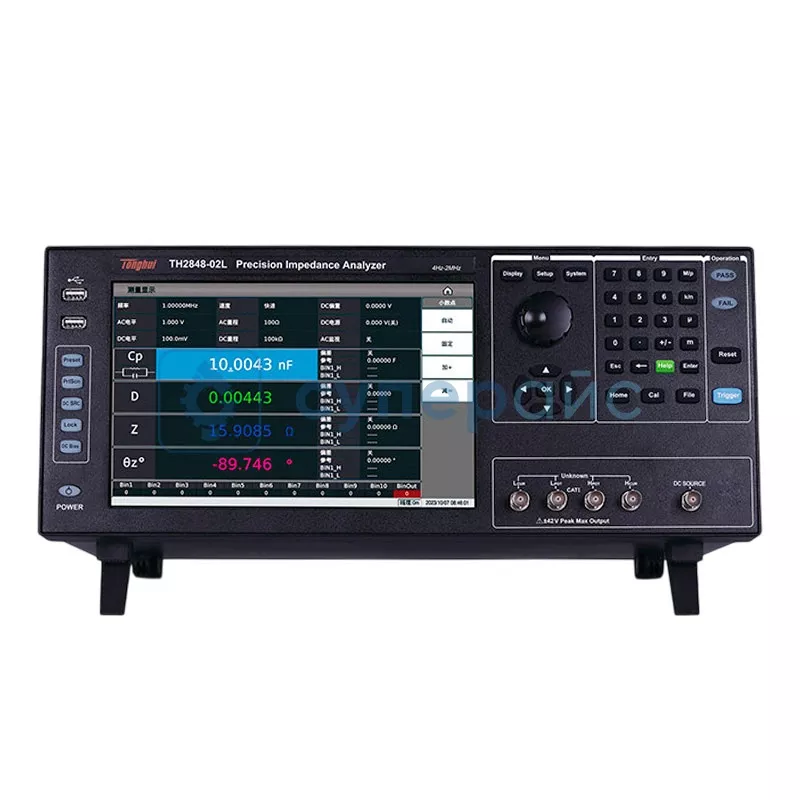

Настольный LCR метр Tonghui TH2848-02L
Код товара: 45510
Гарантия 12 месяцев
О товаре Встроенный источник тока
Тестовая частота: 4 Гц - 2 МГц
Точность частоты: 0,01 %
Режим тестирования: 4 параметра
2 193 480 руб.
2 193 480 руб.
включая НДС
НДС 7%:
НДС 20%:
включено в стоимость
по запросу
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Встроенный источник тока
Тестовая частота: 4 Гц - 2 МГц
Точность частоты: 0,01 %
Режим тестирования: 4 параметра
Технические характеристики Tonghui TH2848-02L
| Режим тестирования | четыре параметра на выбор |
| Переменный ток | Cp, Cs, Lp, Ls, Rp, Rs, |Z|, |Y|, R, X, G, B, θ, D, Q, VAC, IAC |
| Постоянный ток | RDC |
| Пьезоэлектрические датчики | Cp, D, ε, |ε|, εr', εr'', tanδ, Q |
| Тестовая частота | 4 Гц - 2 МГц |
| Точность частоты | 0,01 % |
| Разрешение частоты |
0,1 мГц (20,0000 – 99,9999 Гц); 1 мГц (100,000 – 999,999 Гц); 10 МГц (1,00000 – 9,99999 кГц); 100 МГц (10,0000 – 99,9999 кГц); 1 Гц (100,000 – 999,999 кГц); 10 Гц (1,00000 – 9,99999 МГц) |
| Режим тестового сигнала переменного тока | |
| Номинальное значение (ALC выкл.) |
установите напряжение как напряжение Hcur, когда тестовая клемма открыта; установите ток равным току, вытекающему из Hcur, когда тестовый терминал закорочен |
| Постоянное значение (ALC вкл.) |
поддерживайте напряжение на проверяемом устройстве таким же, как заданное значение; поддерживайте ток на тестируемом устройстве таким же, как установленное значение |
| Тестовый уровень | |
| Напряжение переменного тока | 5 мВ rms - 2 В rms |
| Точность |
± (10 % х заданное значение + 2 мВ) (переменный ток менее 2 В среднеквадратичного значения); ± (10 % х заданное значение + 5 мВ) (переменный ток > 2 В среднеквадратичного значения) |
| Разрешение |
0,1мВ rms (0 мВ rms - 0,2 В rms) 0,2 мВ rms (0,2 В rms - 0,5 В rms) 0,5 мВ rms (0,5В rms - 1 В rms) 1 мВ rms (1 В rms - 10 В rms) 10 мВ rms (10 В rms - 20 В rms) |
| Диапазон тока | 0 мА rms - 20 мАrms |
| Разрешение (внутреннее сопротивление 100 Ом) |
1 мкАrms (0 мкАrms - 2 мАrms) 2 мкАrms (2 мАrms - 5 мАrms) 5 мкАrms (5 мАrms - 10 мАrms) 10 мкАrms (10 мАrms - 100 мАrms) |
| RDC тест | |
| Напряжение | 100 мВ - 1 В |
| Разрешение | 100 мкВ |
| Смещение постоянного тока | |
| Напряжение | 0 - ±10 В |
| Точность |
АС ≤ 2 В: 1 % х установленное значение + 5 мВ; АС > 2 В: 2 % х установленное значение + 8 мВ |
| Разрешение |
0,1 мВ (0 - ±5 В); 1 мВ (± 5 В- ± 40 В) |
| Диапазон тока | 0 - ± 100 мА |
| Разрешение |
1 мкА 10 мкА |
| Встроенный источник тока | |
| Диапазон напряжения | -10 В - 10 В |
| Разрешение | 1 мВ |
| Диапазон тока | -45 мА - +45 мА |
| Выходное сопротивление | 100 Ом |
| 0 м, 1 м, 2 м, 4 м | |
| Выходное сопротивление |
30 Ом, ± 4 % при 1 кГц; 100 Ом, ± 2 % при 1 кГц |
| Вычисление |
абсолютное отклонение от номинального значения Δ; процентное отклонение от номинального значения Δ% |
| Эквивалентный способ | серия, параллельно |
| Функция калибровки | открыть, короткий, загруженный |
| Среднее значение измерения | 1 - 255 |
| Выбор диапазона | автоудержание |
| Конфигурация диапазона | |
| LCR | 100 мОм, 1 Ом, 10 Ом, 20 Ом, 50 Ом, 100 Ом, 200 Ом, 500 Ом, 1 кОм, 2 кОм, 5 кОм, 10 кОм, 20 кОм, 50 кОм, 100 кОм |
| Rdc | 1 Ом, 10 Ом, 20 Ом, 50 Ом, 100 Ом, 200 Ом, 500 Ом, 1 кОм, 2 кОм, 5 кОм, 10 кОм, 20 кОм, 50 кОм, 100 кОм |
| Время измерения | |
| Быстро + | 1 мс |
| Быстро | 3,3 мс |
| Средний | 90 мс |
| Медленно | 220 мс |
| Высочайшая точность | 0,05 % |
| Диапазон отображения измерений | |
| Cs, Cp | 0,00001 пФ - 9,99999 Ф |
| Ls, Lp | 0,00001 мкГн - 99,9999 кГн |
| D | 0,00001 - 9,99999 |
| Q | 0,00001 - 99999,9 |
| R, Rs, Rp, X, Z, RDC | 0,001 - 99,9999 МОм |
| G, B, Y | 0,00001 мкс - 99,9999 с |
| VDC | ± 0 V - ± 999.999 В |
| IDC | ± 0 A - ± 999.999 A |
| θr | -3.14159 - 3.14159 |
| θd | -179.999° - 179.999° |
| Δ% | ± (0.000 - 999.9 %) |
| Многофункциональное сканирование списка параметров | |
| Количество точек | 201 точка, для каждой точки можно установить среднее время и каждую точку можно отсортировать в отдельности |
| Параметр | функции проверки частоты, переменного напряжения, переменного тока, напряжения смещения постоянного тока, тока смещения постоянного тока и диэлектрической проницаемости полосы реализуются на основе настроек параметров для каждого пункта в этом списке. |
| Режим триггера |
последовательность SEQ: после запуска выполните измерения во всех точках развертки, и / EOM / INDEX выдаст результат только один раз; шаг: выполняйте измерение точки развертки при каждом запуске, и каждая точка выводит / EOM / INDEX, но результат компаратора развертки по списку выводится только в последней / EOM |
| Другие особенности |
параметры сканирования и параметры тестирования имеют несколько функций копирования; задержку можно установить для каждой точки сканирования. |
| Компараторы | каждая точка развертки может измерять до четырех тестовых параметров, каждый параметр может устанавливать верхний и нижний пределы, все тестовые параметры аттестованы, выводится сигнал PASS, в противном случае выводится сигнал FAIL, верхние и нижние пределы не установлены, оценка невозможна. |
| Графическое сканирование | |
| Точки сканирования | 51, 101, 201, 401, 801 |
| Результаты | экстремальное значение каждого параметра и значение параметра развертки в точке, где находится курсор, и соответствующее значение параметра тестирования. |
| Траектория сканирования | 1 - 4 тестовых параметра могут быть выбраны произвольно, кривая сканирования может быть разделена на один экран, два экрана или четыре экрана. |
| Диапазон отображения | автоматический в режиме реального времени |
| Координатная линейка | логарифмическая, линейная |
| Параметры сканирования | частота, переменное напряжение, переменный ток, смещение постоянного тока / смещение постоянного тока (100 мА) / смещение постоянного тока (2 А) |
| Компараторы | |
| Bin | 10 Bin, пройден, не пройден |
| Настройка отклонения bin | значение отклонения, значение процентного отклонения, выкл. |
| Режим bin | допуск, непрерывный |
| Количество ячеек | 0 - 99999 |
| Дискриминация |
для каждого файла можно установить до четырех предельных диапазонов параметров; соответствующий номер файла отображается в пределах диапазона настройки результатов четырех параметров тестирования; если максимальный диапазон номеров файлов превышен, отображается сообщение FAIL; параметры теста без верхнего и нижнего пределов автоматически игнорируются |
| Кэш данных | 201 результат измерения можно считать пакетно |
| Общие характеристики | |
| Дисплей |
10,1-дюймовый сенсорный экран; соотношение: 16:09; разрешение: 1280 х 800 |

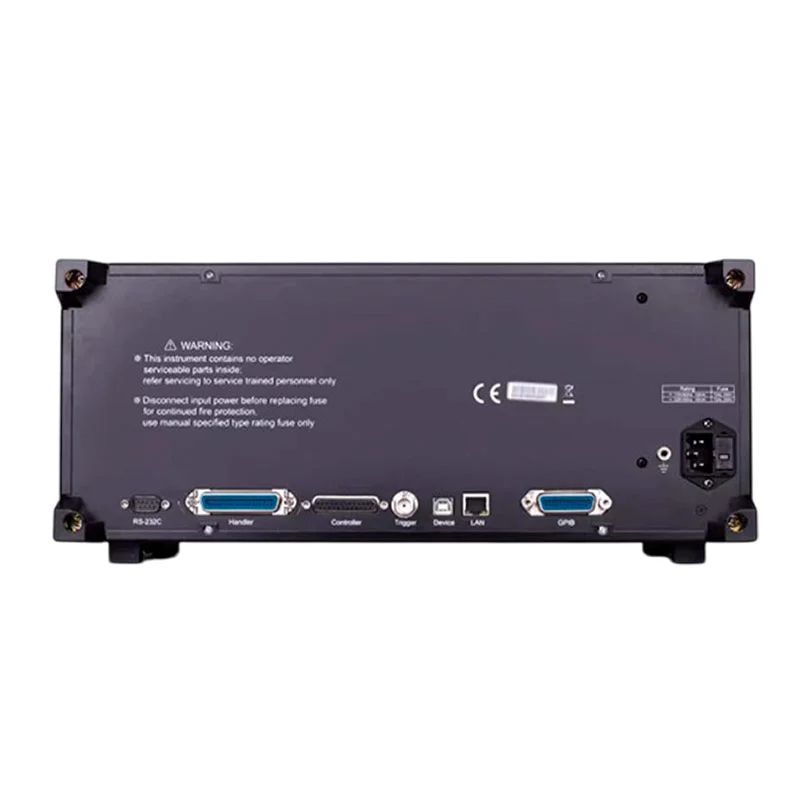

| Интерфейс | USB HOST, USB DEVICE, LAN, HANDLER, RS232C, RS485 |
| Время прогрева при включении | 60 м |
| Входное напряжение | 100 – 120 В переменного тока / 198 – 242 В переменного тока, 47 – 63 Гц |
| Потребляемая мощность | 130 ВА |
| Габариты изделия | 430 x 177 x 265 мм |
| Вес нетто | 11 кг |
| Комплектация |
измеритель параметров LCR Tonghui TH2848-02L - 1 шт измерительный провод Кельвина TH26011BS - 1 шт планка ТХ26010 - 1 шт четырехконечный зажим ТХ26048 - 1 шт руководство пользователя - 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
