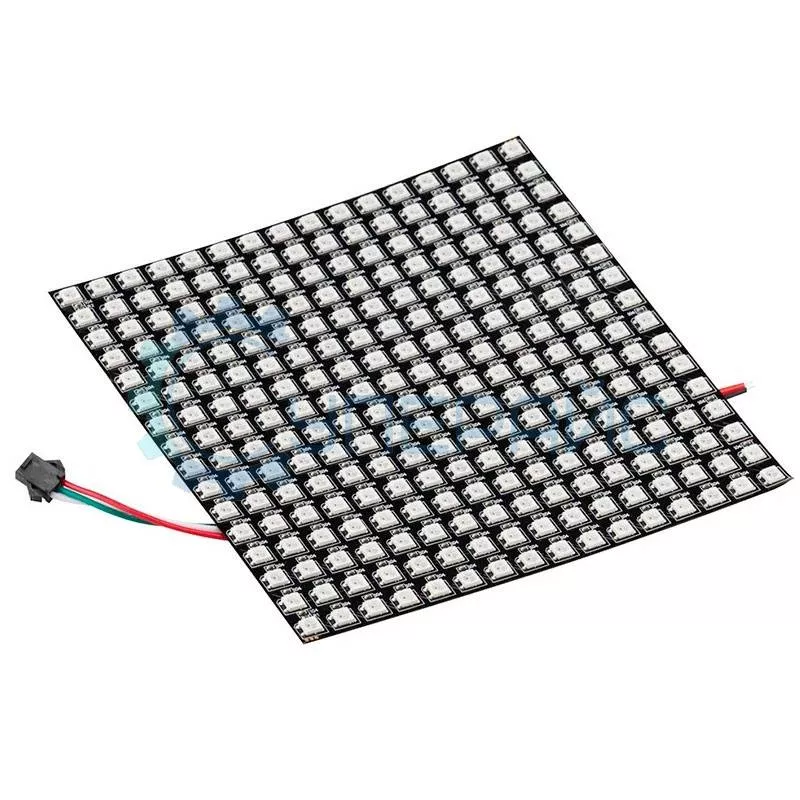

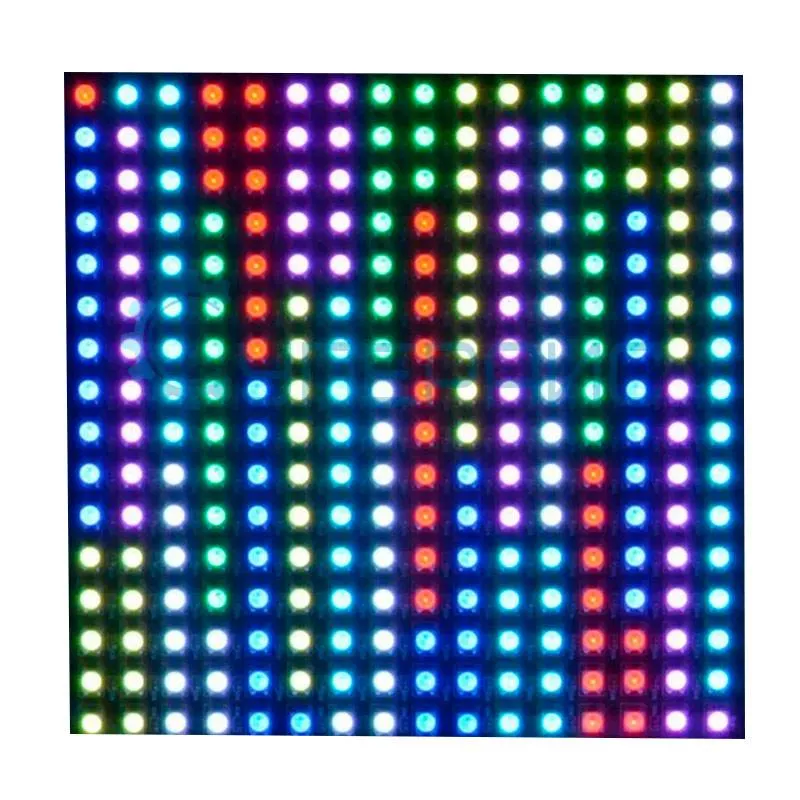

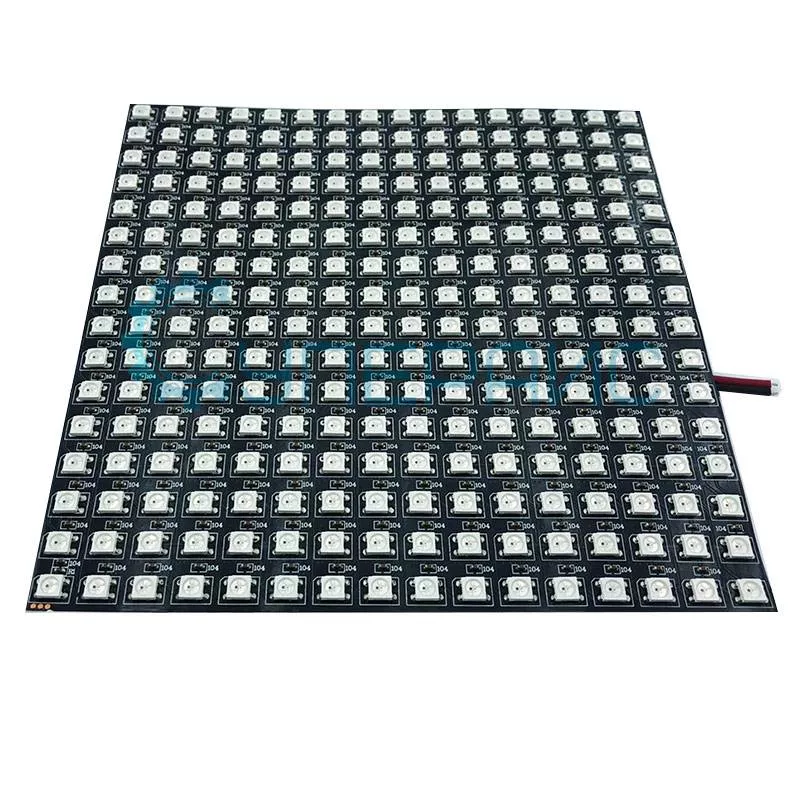

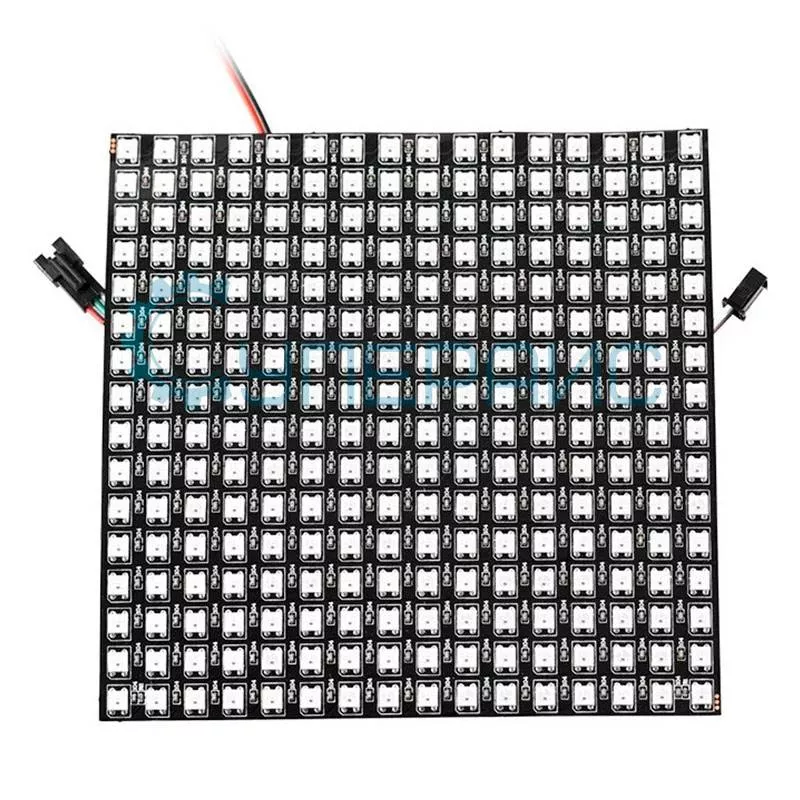

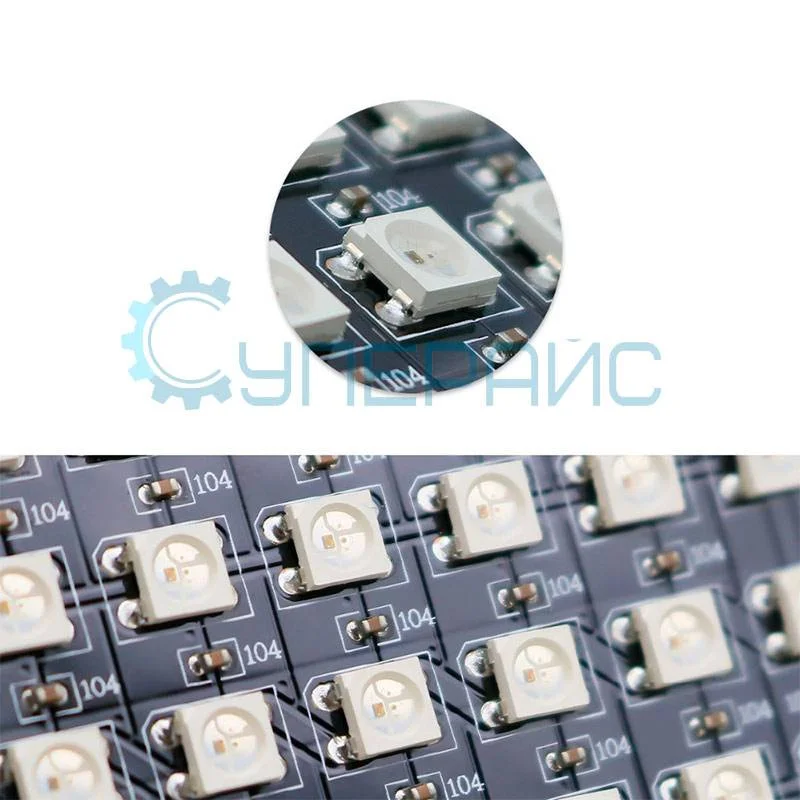

Адресная гибкая светодиодная матрица 16x16 на базе WS2812B
Артикул (код товара): 10626
1 829 ₽
1 829 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 17 шт.
Артикул (код товара)
10626
Модель (серия)
-
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
3
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики 16x16 WS2812B
Общие данные
Артикул (код товара)
10626
Производитель (бренд)
Модель (серия)
-
Страна производства
Китай
Гарантия, мес.
3
Описание 16x16 WS2812B
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ LED матрицы 16x16
| Тип матрицы | LED |
| Количество светодиодов | 256 шт |
| Размерность матрицы | 16 х 16 |
| Цвет свечения | полноцветный (24 бит) RGB |
| Чип | WS2812B |
| Тип светодиода | SMD5050 |
| Яркость | 4600 люмен |
| Угол свечения | 180° |

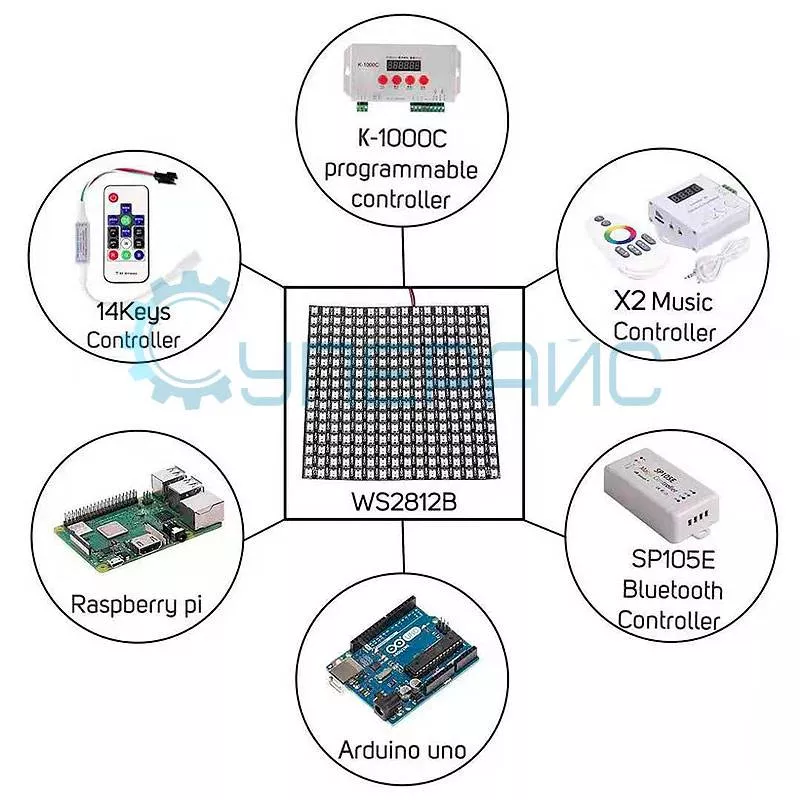

| Поддержка платформ |
совместимость с большим количеством устройств, отлично работает с Arduino, Raspberry Pi, SP103E, SP105E, K1000C, T1000S и другими контроллерами |
| Герметичность | IP20 (не защищена от влаги и пыли) |
| Подложка | мягкая медь, гибкая |
| Цвет подложки | черная |

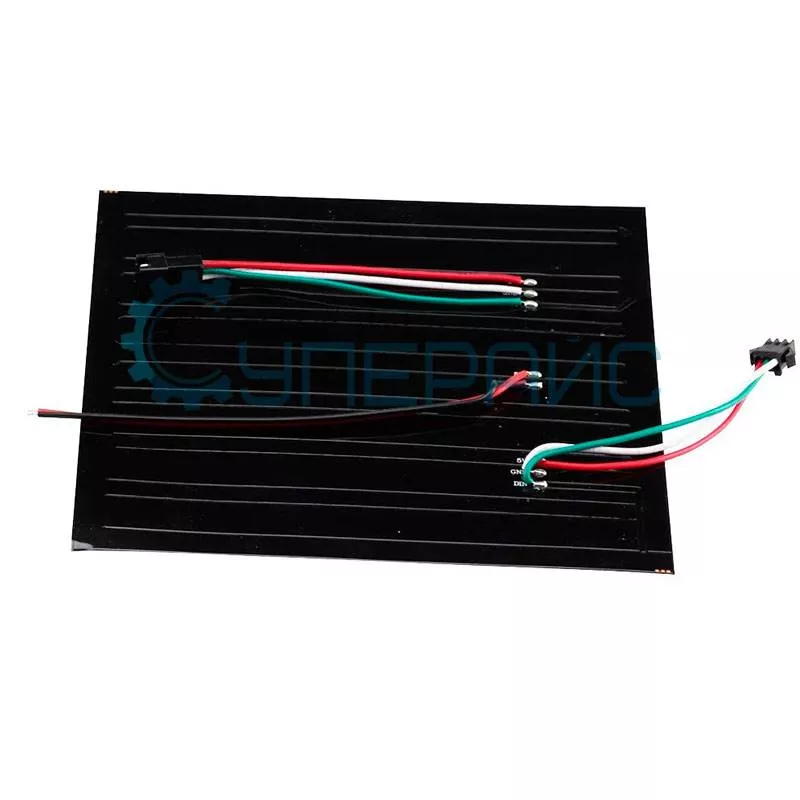

| Контакты модуля |
сигнальный (DI) — цифровой вход матрицы питание (V) — питание модуля земля (G) — земля модуля |
| Область применения | графический индикатор |
| Общие характеристики | |
| Рабочее напряжение | DC 5 В |
| Потребляемая мощность | 0.3 Вт ± 0.01% |
| Рабочая температура | - 20 - 60 °С |
| Температура хранения | - 30 - 70 °С |
| Относительная влажность | 10 ~ 95 % |

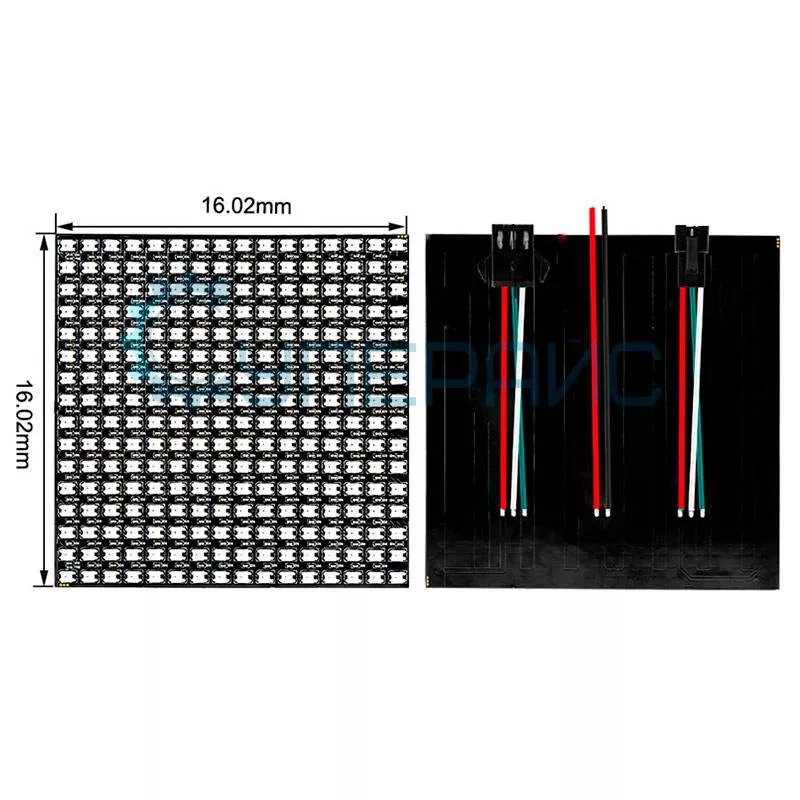

| Размер модуля | 160 х 160 х 3 мм |
| Вес | ∼ 60 грамм |
| Комплектация |
LED матрица 16x16 - 1 шт |
Подключение к Arduino UNO
Часто задаваемые вопросы
Сколько питания нужно матрице 16x16?
Потребление зависит от яркости и цвета: белый на максимуме требует заметно больше, чем цветная анимация. Для панели из 256 светодиодов берут отдельный источник на пять вольт с ощутимым запасом по току и подводят питание толстыми проводами. Ограничение яркости в коде снижает нагрев и позволяет обойтись более скромным блоком.
Можно ли подключить матрицу прямо к плате контроллера?
Сигнальную линию подключают напрямую, а вот питание - нет. Стабилизатор на плате Arduino или ESP32 такой ток не отдаст и уйдёт в перегрев. Питание подводят от внешнего источника, объединив землю с контроллером. В сигнальный провод ставят резистор, по питанию рядом с панелью - конденсатор.
Чем адресная матрица отличается от обычной светодиодной?
В адресной панели каждый светодиод управляется индивидуально, поэтому картинка формируется попиксельно одним сигнальным проводом. Обычная светодиодная сборка светится одним цветом на весь сегмент или требует отдельной линии на каждый элемент. Из-за этого анимации, бегущий текст и плавные переходы возможны только на адресном варианте.
Что даёт гибкое основание панели?
Гибкая подложка позволяет закрепить матрицу на изогнутой поверхности: трубе, шлеме, корпусе с радиусом. Это удобно в реквизите, костюмах и декоре. Расплата - меньшая жёсткость и риск повредить дорожки при резких перегибах. Для настольного табло или рамки практичнее жёсткая плата, которая держит плоскость сама.
