Логический анализатор DreamSourceLab DSLogic U3Pro32
Код товара: 7981
Гарантия 12 месяцев
Официальный дистрибьютор DreamSource Technology (DreamSourceLab) в России
О товаре Максимальная частота дискретизации: 1 ГГц
Количество каналов: 32
Пропускная способность: 50 МГц
Потоковый режим до 16 Гб
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Максимальная частота дискретизации: 1 ГГц
Количество каналов: 32
Пропускная способность: 50 МГц
Потоковый режим до 16 Гб
Технические характеристики DreamSourceLab DSLogic U3Pro32
| Количество каналов | 32 | ||
| Максимальная частота дискретизации | 1 ГГц | ||
| Максимальная полоса пропускания | 50 МГц | ||
| Режим потока (глубина выборки) |
1 ГГц при использовании 3 каналов 500 МГц при использовании 6 каналов 250 МГц при использовании 12 каналов 100 МГц при использовании 30 каналов 50 МГц при использовании 32 каналов |
||
| Режим буфера (частота сэмплирования) |
1 ГГц при использовании 8 каналов 500 МГц при использовании 16 каналов 250 МГц при использовании 32 каналов |
||
| Максимальная глубина |
2 Гб (режим буфера) 16 Гб (режим потока) |
||
| Внутренняя память | 2 Гбит | ||
| Минимальный импульс захвата | 2 нс | ||
| Пороговое напряжение | 0 - 5 В (шаг 0,1 В) | ||
| Диапазон входного напряжения | от - 30 В до 30 В | ||
| Входное сопротивление | 250 кОм, 13 пФ | ||
| Анализ протоколов | I2C, SPI, UART, CAN, PWM, 1-WIRE, I2S, JTAG, SWD, IR NEC, MDIO, SD CARD, USB сигнал | ||
| Формат данных для анализа | CSV, VCD, GNUPLOT и другие форматы | ||
| Автоматические измерения | ширина импульса, период, частота, рабочий цикл | ||
| Общие характеристики | |||
| Интерфейс | USB 3.0 | ||
| Напряжение источник питания | 5 В DC ± 5% | ||
| Потребляемая мощность | ≤ 2,5 Вт | ||
| Поддержка программного обеспечения |
Windows XP, VISTA, 7, 8, 10 Mac OS x 10.12 или выше Linux Ubuntu, Fedora, Arch и другие |
||
| ESD защита | есть | ||
| Материал корпуса | алюминий с ЧПУ | ||

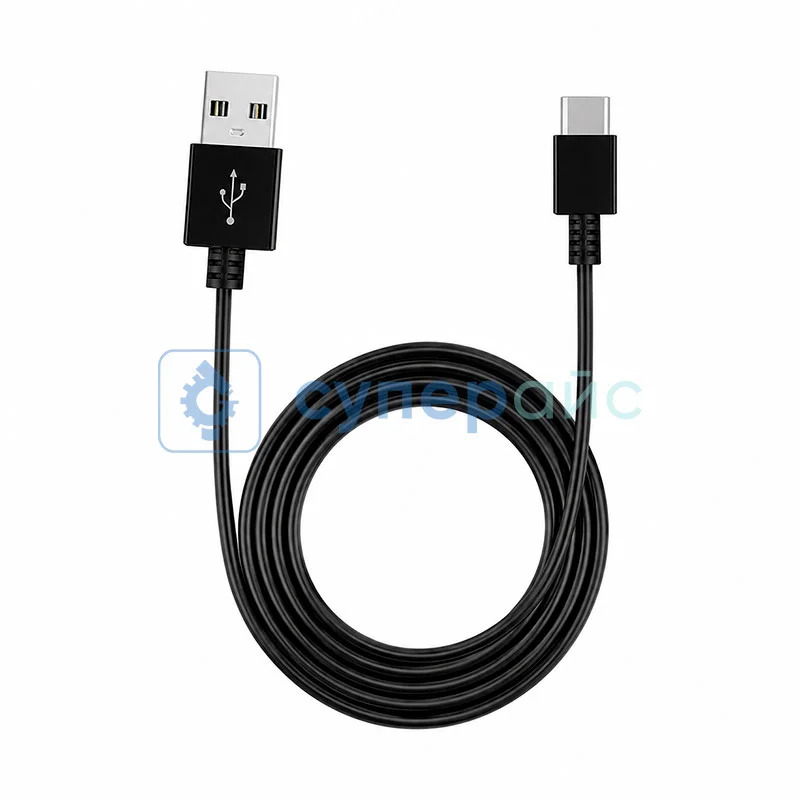

| Длина кабеля USB Type-C | 1 м | ||
| Габариты | 79 мм х 74 мм х 9 мм | ||
| Вес | 515 г | ||

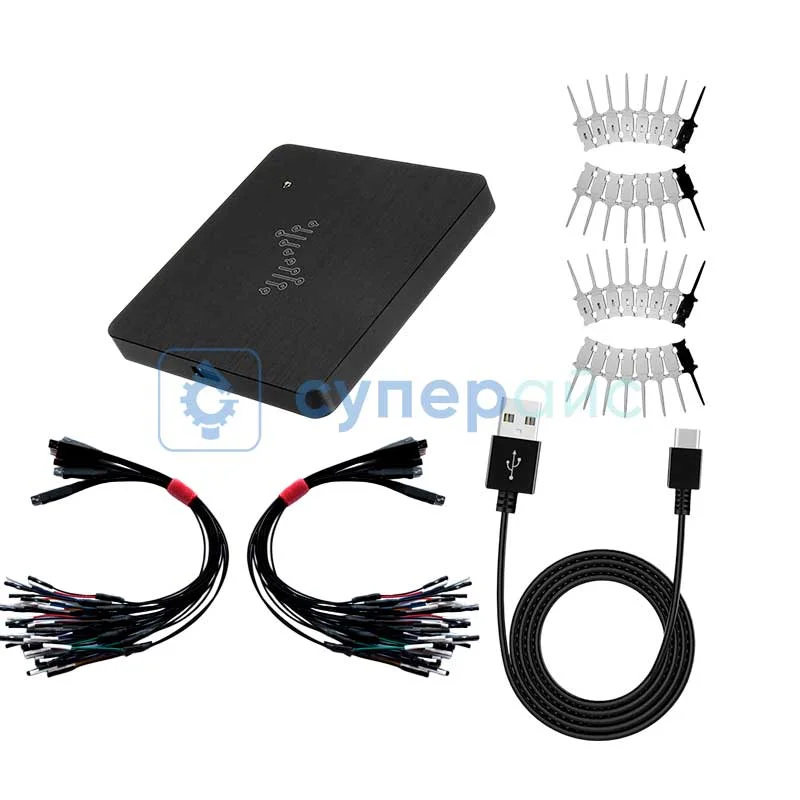

| Комплектация | логический анализатор DreamSourceLab DSLogic U3Pro32 – 1 шт | ||
|

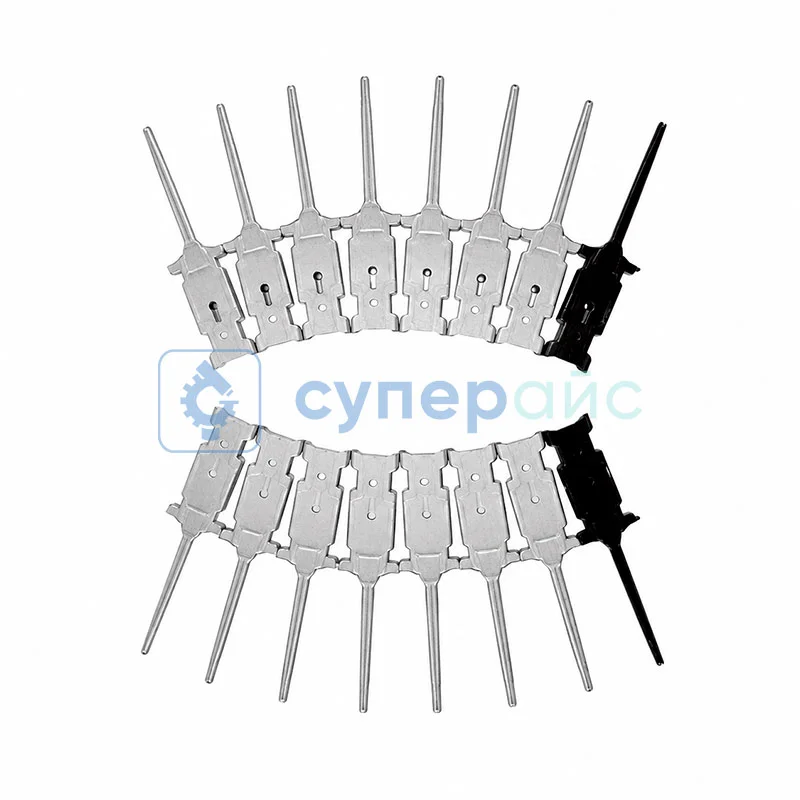

кабель USB Type-C – 1 шт микрощупы – 2 комплекта тестовые зажимы – 32 шт чехол для хранения – 1 шт |
|||

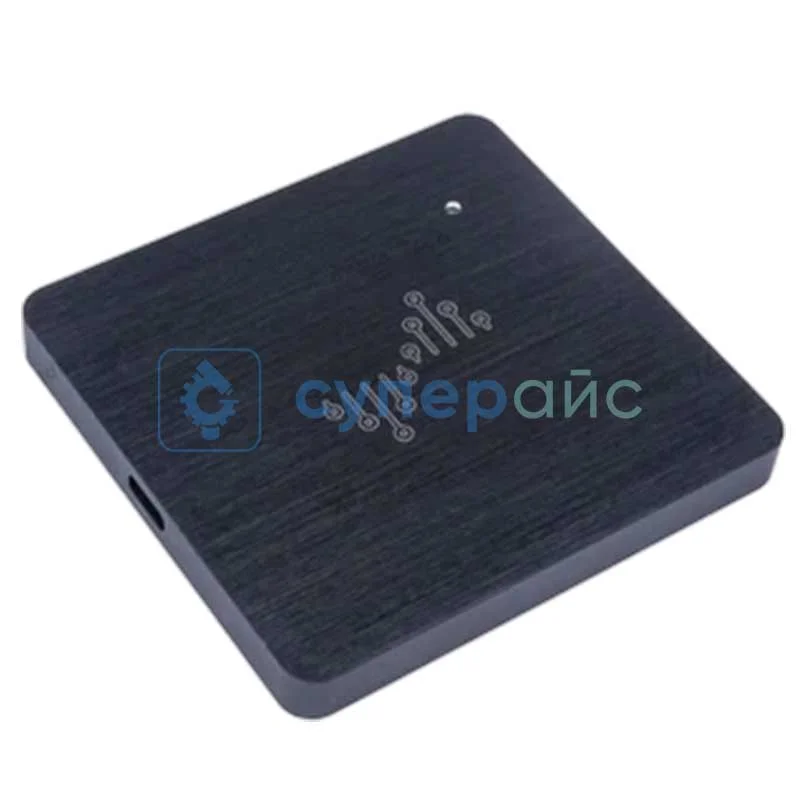

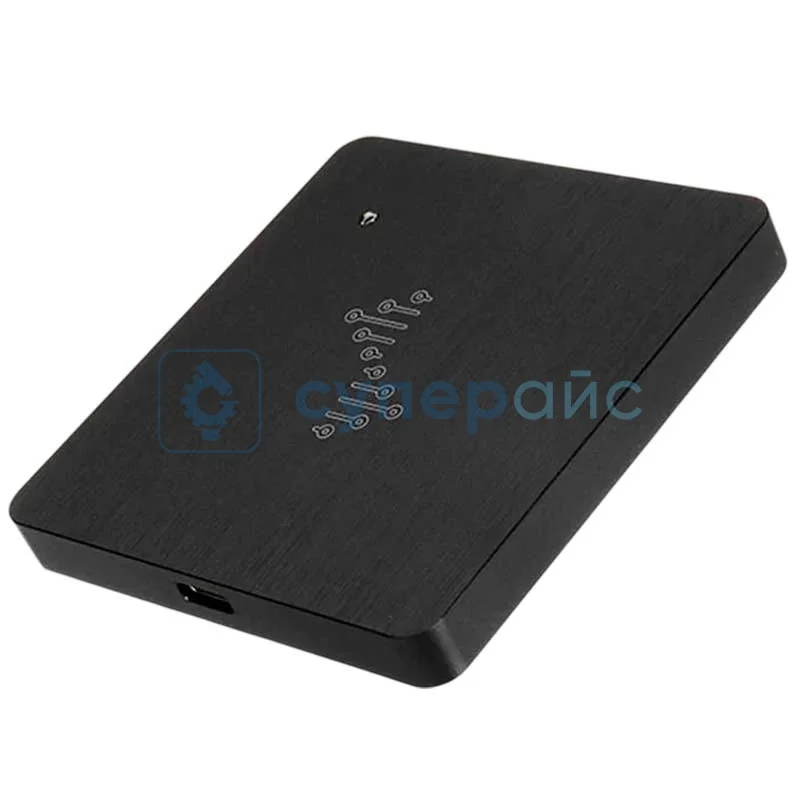

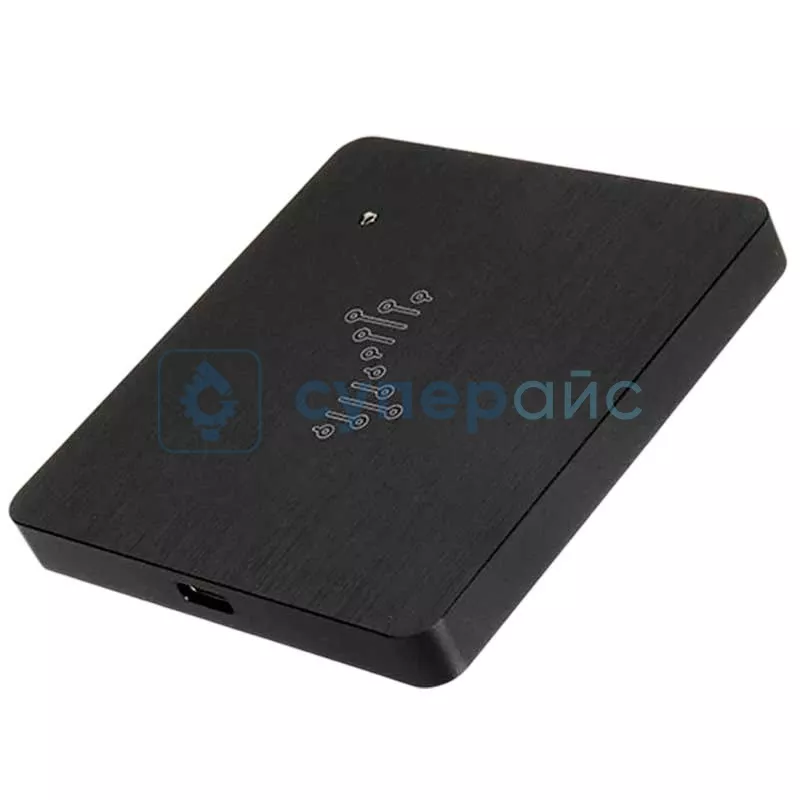

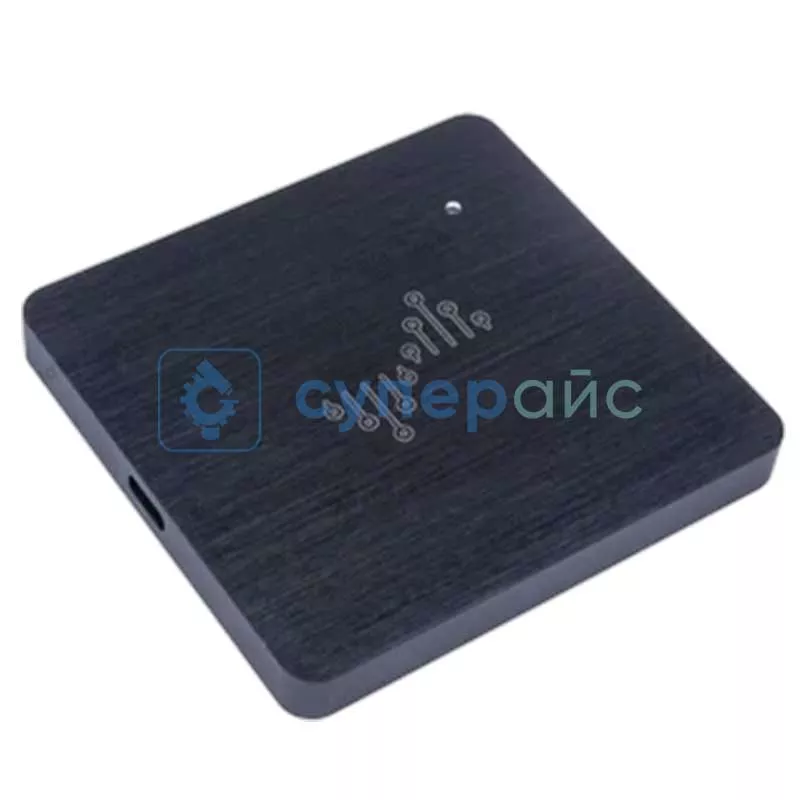

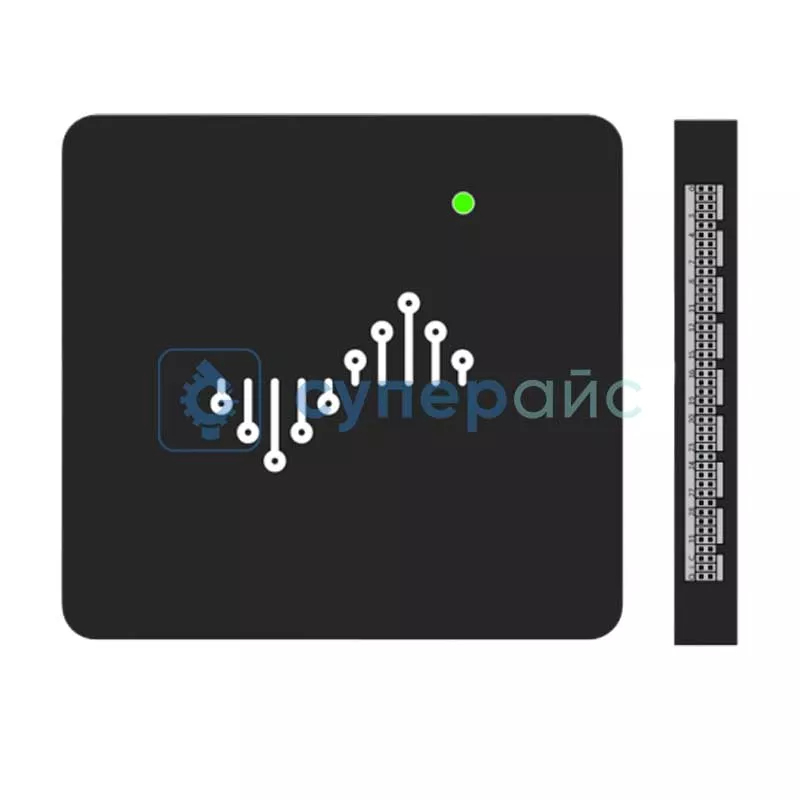

Профессиональный логический анализатор DreamSourceLab DSLogic U3Pro32
DreamSourceLab DSLogic U3Pro32 – это логический анализатор USB, который поддерживает тридцать два канала, имеет внутреннюю память на 2 Гбит и максимальную частоту дискретизации 1 ГГц. Устройство может работать в нескольких режимах потока и буфера. Минимальный импульс захвата прибора составляет 2 нс. U3Pro32 способен анализировать протоколы 12C, CAN и ряд других. Данные для анализа могут быть предоставлены в нескольких форматах. Доступны измерения импульса по ширине, а также рабочего цикла и периода частоты в автоматическом режиме. Максимальная глубина составляет 2 Гб в режиме буфера и 16 Гб в режиме потока.
Интерфейс устройства поддерживает USB 3.0, что обеспечивает быстрое взаимодействие с подключенным сторонним оборудованием. Среди поддерживаемого программного обеспечения: Windows различных версий, Mac OS и другое. Логический анализатор DreamSourceLab оснащён ESD-защитой от электрического заряда. Корпус выполнен из алюминия с ЧПУ.

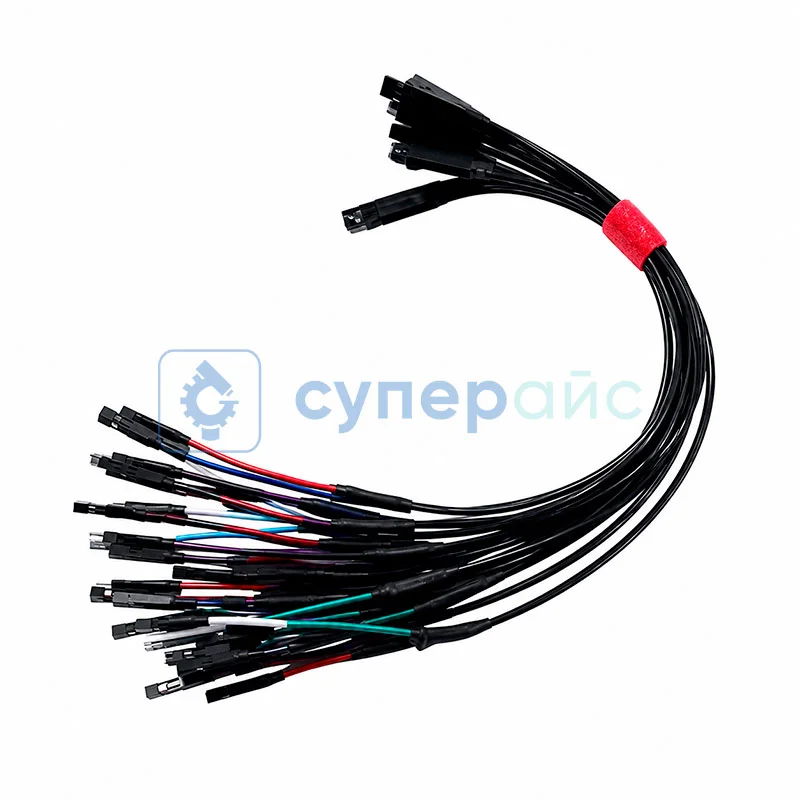

Небольшие габариты делают прибор компактным и удобным в применении. В комплект входит метровый кабель USB, два комплекта микрощупов, тридцать два тестовых зажима и чехол, в котором можно хранить и транспортировать устройство.
Оформить заказ можно на нашем сайте. Товар доставляется курьером по Москве и транспортной компанией по другим городам России и странам СНГ. Также возможен самовывоз из магазина.
Обзорная таблица логических анализаторов DreamSourceLab
| Характеристики | DSLogic U3Pro32 | DSLogic U3Pro16 | DSLogic U2Basic | DSLogic Plus |
| Количество каналов | 32 | 16 | 16 | 16 |
| Максимальная частота дискретизации | 1 ГГц | 1 ГГц | 100 МГц | 400 МГц |
| Максимальная полоса пропускания | 50 МГц | 50 МГц | 30 МГц | 50 МГц |
| Максимальная глубина |
2 Гб (режим буфера) 16 Гб (режим потока) |
2 Гб (режим буфера) 16 Гб (режим потока) |
16 Гб (режим буфера) 64 Мб (режим потока) |
16 Гб (режим буфера) 256 Мб (режим потока) |
| Внутренняя память | 2 Гбит | 2 Гбит | 54 Мбит | 256 Мбит |
| Минимальный импульс захвата | 2 нс | 2 нс | 5 нс | 5 нс |
| Входное сопротивление | 250 кОм, 13 пФ | 250 кОм, 13 пФ | 250 кОм, 7 пФ | 250 кОм, 10 пФ |
| Формат данных для анализа | CSV, VCD, GNUPLOT и другие форматы | |||
| Автоматические измерения | ширина импульса, период, частота, рабочий цикл | |||
| Интерфейс | USB 3.0 | USB 3.0 | USB 2.0 | USB 2.0 |
| ESD защита | есть | |||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
