Логический анализатор Saleae Logic16

Логический анализатор Saleae Logic16

Артикул (код товара): 1091
отзывы (6)
отзывы (6)

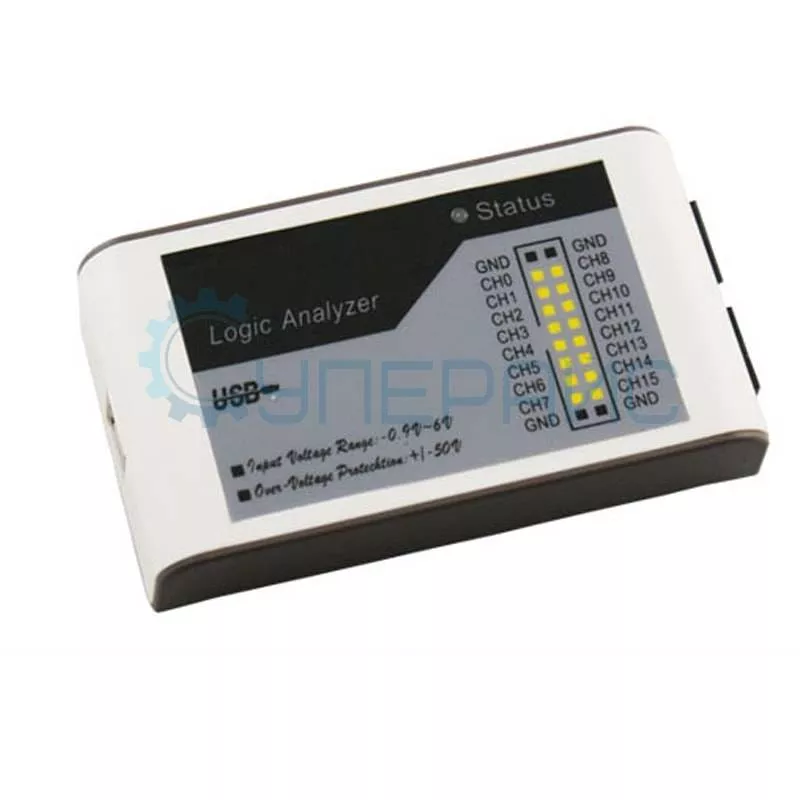

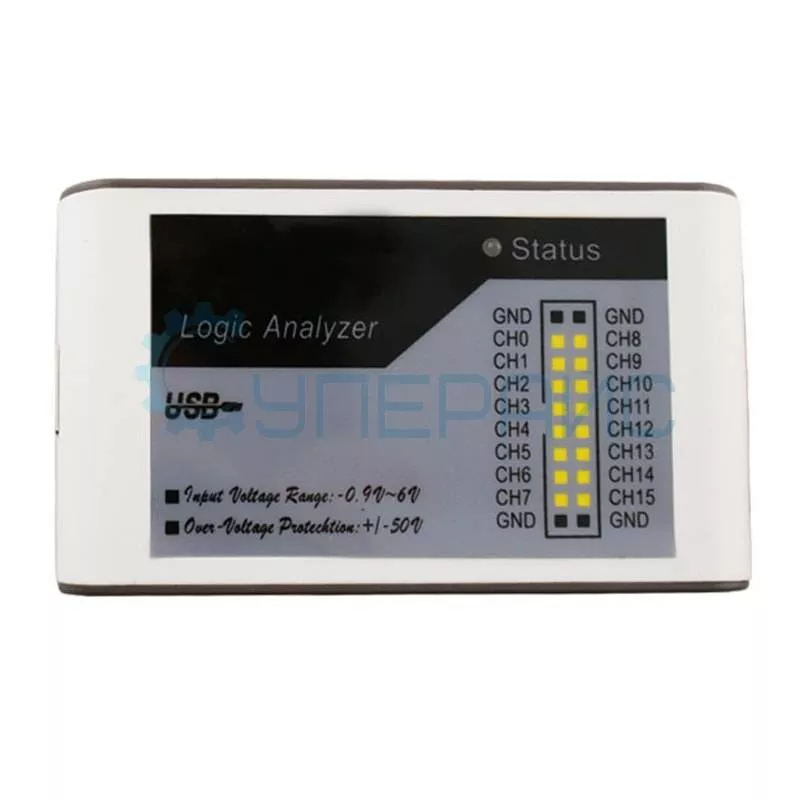

Логический анализатор Saleae Logic16 фото 1
Логический анализатор Saleae Logic16 фото 1
Логический анализатор Saleae Logic16 фото 2
Логический анализатор Saleae Logic16 фото 3
Логический анализатор Saleae Logic16 фото 4
Логический анализатор Saleae Logic16 фото 1
Логический анализатор Saleae Logic16 фото 2
Логический анализатор Saleae Logic16 фото 3
Логический анализатор Saleae Logic16 фото 4
Логический анализатор Saleae Logic16 фото 5
11 099 ₽
11 099 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Подобрать аналог
Получить КП
Добавить в сравнение
Добавить в избранное
Купить
в 1 клик
Артикул (код товара)
1091
Модель (серия)
Logic16
Производитель (бренд)
Saleae
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка

Транспортной компанией по РФ и СНГ

Курьером по Москве

Самовывоз из магазина
Оплата

Для юрлиц – переводом на расчётный счёт

Для физлиц – наложенным платежом,
безналично и наличными
Для бизнеса

Аккредитованы на ЭТП

Участвуем в госзакупках по 223-ФЗ и 44-ФЗ

Оказываем помощь в разработке ТЗ
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ

Характеристики Saleae Logic16

Артикул (код товара)
1091
Модель (серия)
Logic16
Гарантия, мес.
12
Полоса пропускания, МГц
20
Кол-во цифровых каналов
16
Вход. напряжение (макс), В
50
Макс. частота дискретизации, МГц
100
Пороговое напряжение (логические уровни), В
1,2
1,8
3,3
Встроенная память, Мбит
Нет
Вход. сопротивление, кОм
220
Анализ протоколов и интерфейсов
I2C
SPI
UART
CAN
1-WIRE
JTAG
USB
DMX512
I2S/PCM
LIN
Atmel SWI
BiSS C
HDMI CEC
SDIO
SMBus
Автоизмерения
Ширина импульса
Период
Частота
Рабочий цикл

Описание Saleae Logic16

ВНИМАНИЕ! Производство логического анализатора Saleae Logic16 ПРЕКРАЩЕНО. Рекомендуем модель: Логический анализатор KINGST LA1010

Технические характеристики Saleae Logic16

Количество каналов 16
Максимальная частота дискретизации 100 МГц - 3 канала
50 МГц 6 каналов
32 МГц 9 каналов
6 МГц - 16 каналов
Пропускная способность 20 МГц
Ширина Ленты менее чем 60 мГц
Максимальная глубина выборки 10 Г/канал
Диапазон входного напряжения -50 В / +50 В
Входное сопротивление 220 КОм
Логические уровни 1.2 В, 1.8 В и 3.3+ В
Общие характеристики
Порт USB 2.0
Поддерживаемые стандартные протоколы UART, I2C, SPI, 1 - Wire, Atmel SWI, Biss C, CAN,
DMX-512, HDMI CEC, I2S / PCM, JTAG, LIN, MDIO,
Manchester, Modbus, 1-Wire, UNI/O, SDIO, SMBus, USB1.1;
PS/2 и другие (18 видов протоколов)
Поддерживаемые операционные системы Win7(32/64bit), win8, 2 К, XP, Linux(32/64bit), mac os

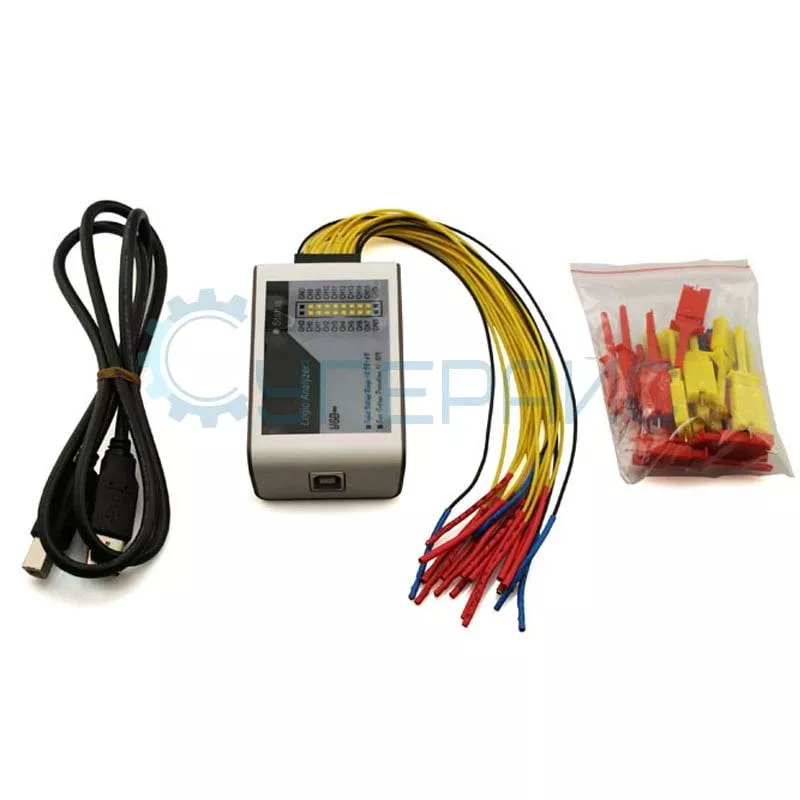

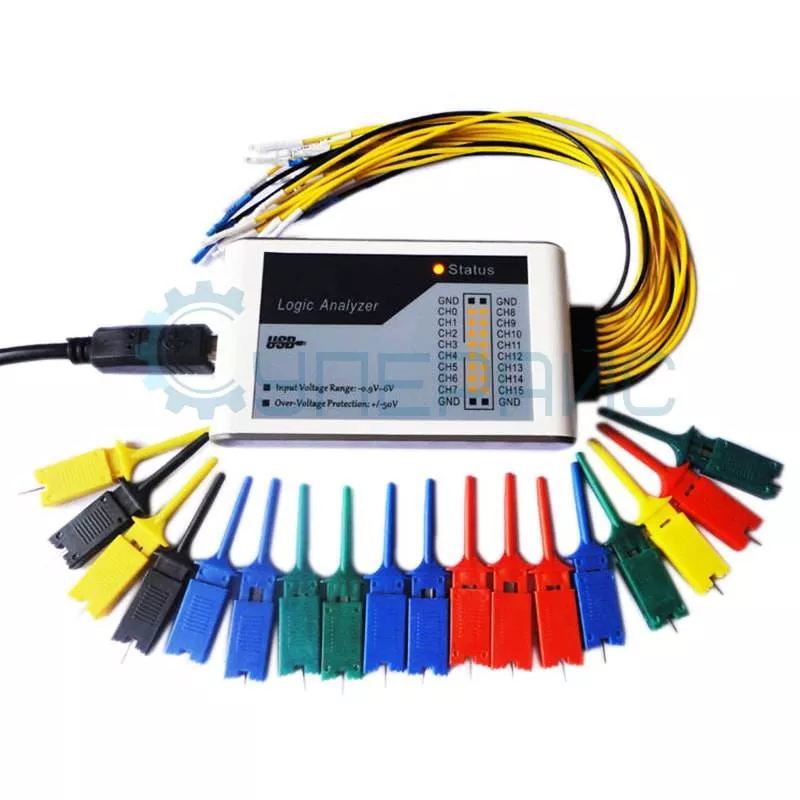

Комплектация: логический анализатор Saleae Logic16 – 1 шт
кабель (с одной стороны с разъемами BLS, с другой BLD20) – 1 шт
клипсы – 20 шт
кабель USB – 1 шт
диск с программным обеспечением - 1 шт

Логический анализатор Saleae Logic16 - это радиоизмерительный прибор, применяемый для быстрой отладки и проверки цифровых электронных схем. Он следит за изменением сигналов во времени и записывает их для последующего анализа в программе. Особенностью данного анализатора является наличие 16 - ти каналов и частоты дискретизации 100 МГц, а также поддержка различных логических уровней - 1.2 В, 1.8 В и 3.3+ В. Saleae Logic16 поддерживает огромное количество стандартных протоколов (18 видов протоколов) и применим на различных операционных системах. Программное обеспечение логического анализатора позволяет проводить динамический анализ сигналов в цифровых схемах и имеет возможность гибкой настройки частоты дискретизации и числа каналов. Компактный, недорогой и удобный в обращении прибор подойдет как начинающим, так и профессионалам.

Статьи и инструкции:
Скачать руководство пользователя логического анализатора Saleae Logic16 (англ.)

Программное обеспечение:
Скачать программное обеспечение для логического анализатора Saleae Logic16 (англ.)

Отзывы Saleae Logic16

operator
11.04.2017 11:56:02
Логический анализатор Saleae Logic16

Модель: Saleae Logic16
Максимальная частота дискретизации: 100 МГц
Количество каналов: 16
Пропускная способность: 300 Мб/с
Поддержка сжатия сигнала

Доставка по России - БЕСПЛАТНО
Оплата товара при получении посылки
Гарантия 12 месяцев
Мы работаем с юр.лицами
Кирилл
11.04.2017 11:56:02
Анализатор что надо, цифровые схемы отлаживать стало гораздо легче, 16 каналов частоты почти все самые ходовые схемы входят в эти 16 каналов. доставка тоже не хромает пришёл товар за две недели так что можно не беспокоится если только у нашей почты не будет проблем как это часто бывает , продавец общительный, товар упакован хорошо , всем советую этот магазин, буду заказывать ещё!
operator
11.04.2017 11:56:02
Логический анализатор Saleae Logic16

Модель: Saleae Logic16
Максимальная частота дискретизации: 100 МГц
Количество каналов: 16
Пропускная способность: 300 Мб/с
Поддержка сжатия сигнала

Доставка по России - БЕСПЛАТНО
Оплата товара при получении посылки
Гарантия 12 месяцев
Мы работаем с юр.лицами
Кирилл
11.04.2017 11:56:02
Анализатор что надо, цифровые схемы отлаживать стало гораздо легче, 16 каналов частоты почти все самые ходовые схемы входят в эти 16 каналов. доставка тоже не хромает пришёл товар за две недели так что можно не беспокоится если только у нашей почты не будет проблем как это часто бывает , продавец общительный, товар упакован хорошо , всем советую этот магазин, буду заказывать ещё!
operator
11.04.2017 11:56:02
Логический анализатор Saleae Logic16

Модель: Saleae Logic16
Максимальная частота дискретизации: 100 МГц
Количество каналов: 16
Пропускная способность: 300 Мб/с
Поддержка сжатия сигнала

Доставка по России - БЕСПЛАТНО
Оплата товара при получении посылки
Гарантия 12 месяцев
Мы работаем с юр.лицами
Кирилл
11.04.2017 11:56:02
Анализатор что надо, цифровые схемы отлаживать стало гораздо легче, 16 каналов частоты почти все самые ходовые схемы входят в эти 16 каналов. доставка тоже не хромает пришёл товар за две недели так что можно не беспокоится если только у нашей почты не будет проблем как это часто бывает , продавец общительный, товар упакован хорошо , всем советую этот магазин, буду заказывать ещё!
