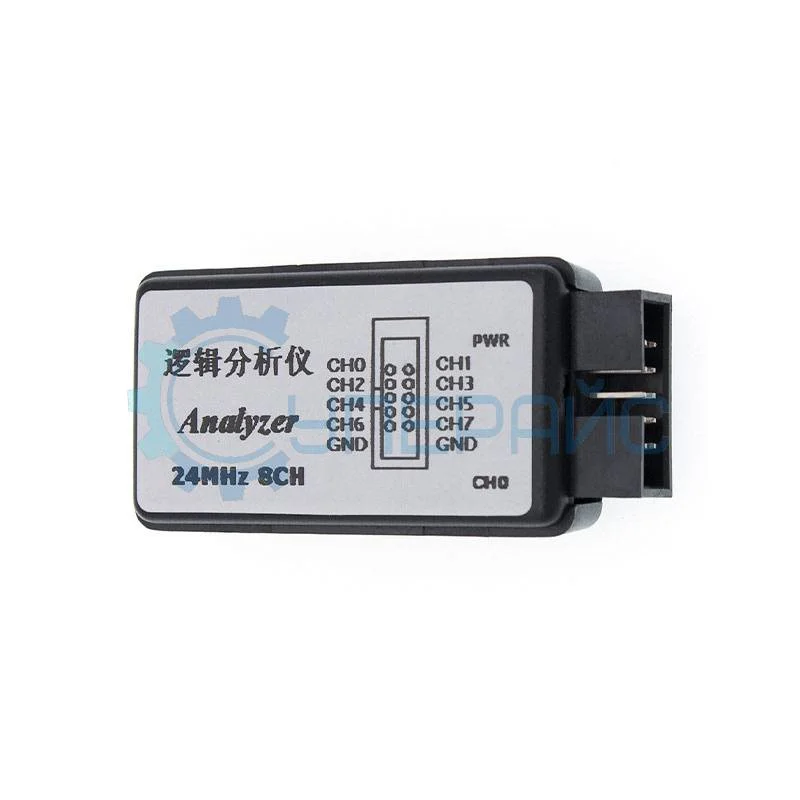

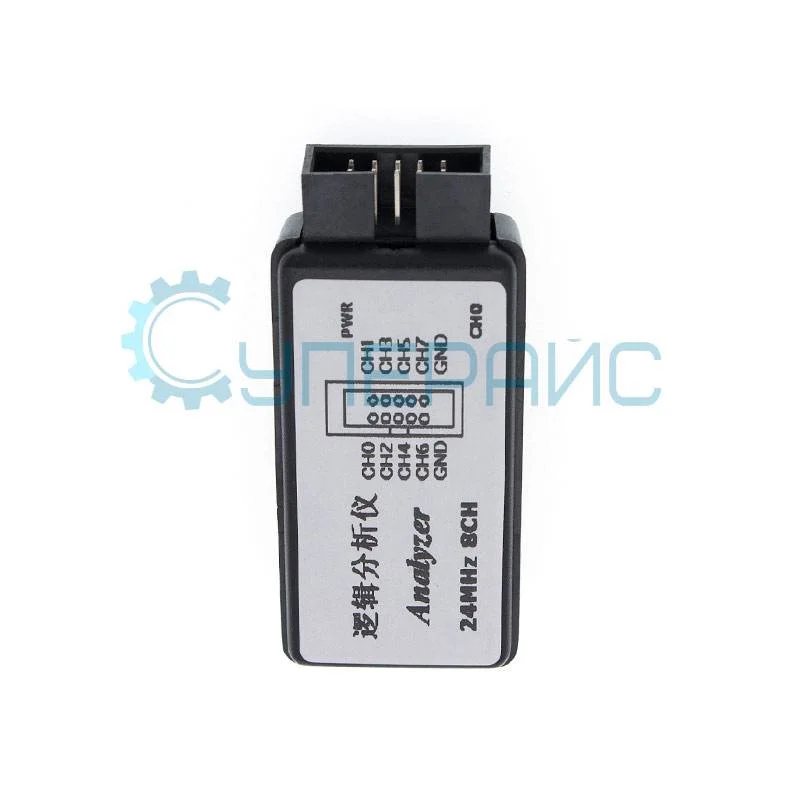

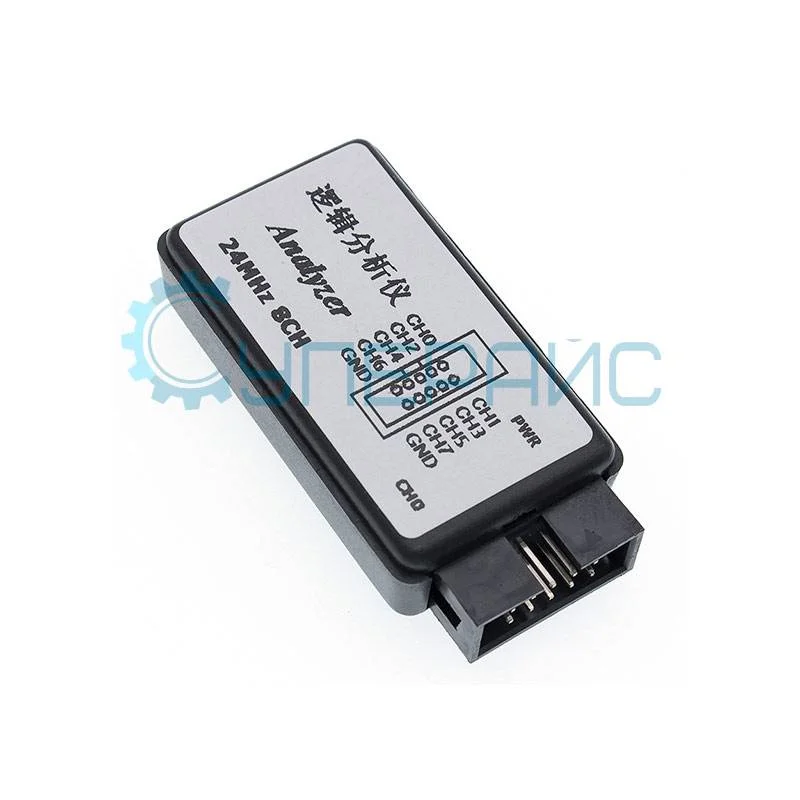

Цифровой логический анализатор 8 каналов
Артикул (код товара): 7108
1 080 ₽
1 080 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 19 шт.
Артикул (код товара)
7108
Модель (серия)
-
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Другой -
Артикул (код товара)
7108
Модель (серия)
-
Гарантия, мес.
12
Полоса пропускания, МГц
24
Кол-во цифровых каналов
Вход. напряжение (макс), В
Макс. частота дискретизации, МГц
Пороговое напряжение (логические уровни), В
1,8
2,0
2,5
3,3
5
2,0
2,5
3,3
5
Встроенная память, Мбит
Вход. сопротивление, кОм
Анализ протоколов и интерфейсов
I2C
SPI
UART
CAN
1-WIRE
Simple Parallel
Async Serial
PS/2 Keyboard/Mouse
SMBus
SPI
UART
CAN
1-WIRE
Simple Parallel
Async Serial
PS/2 Keyboard/Mouse
SMBus
Автоизмерения
Ширина импульса
Период
Частота
Рабочий цикл
Период
Частота
Рабочий цикл
Дополнительно
Нет
Описание Другой -
Технические характеристики анализатора
| Количество каналов | 8 |
| Максимальная частота дискретизации | 24 МГц |
| Полоса пропускания | 24 Мбит / с |
| Глубина выборки | 1 Гб |
| Диапазон входного напряжения | 0 - 5 В |
| Низкий уровень на входе | < 1,4 В |
| Высокий уровень на входе | > 1,4 В |
| Входное сопротивление | 1 МОм |
| Емкость | 10 пФ |
| Пороговое напряжение | 5 В, 3.3 В, 2.5 В, 2.0 В, 1.8 В |
| Анализ протоколов | I2C, SPI, UART, SMBus, CAN, Parallel, Custom, Async, 1-Wire, PS/2 |
| Общие характеристики | |
| Интерфейс | USB 2.0 |
| Поддержка программного обеспечения | Windows XP, VISTA, 7, 8 (32, 64 бита) |
| ESD защита | есть |
| Габариты изделия | 50 х 28 х 14 мм |
| Габариты упаковки | 120 х 85 х 15 мм |
| Вес брутто | 45 г |

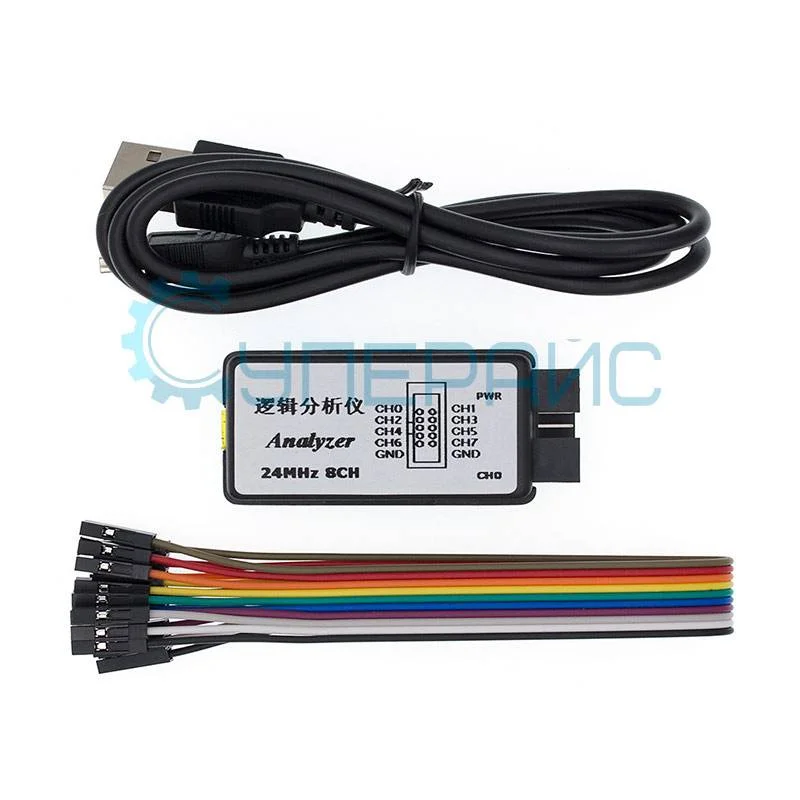

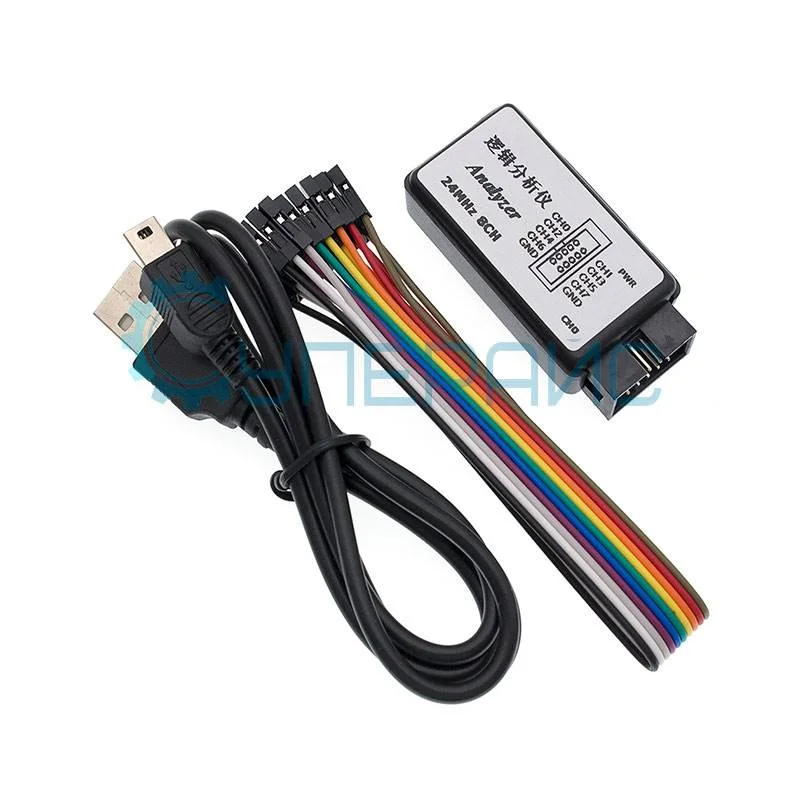

| Комплектация |
логический анализатор 8 каналов – 1 шт USB кабель – 1 шт ленточный кабель – 1 комплект |
Логический анализатор 8ch: высокоточное решение для профессионалов
Идеальный инструмент для анализа цифровых сигналов с поддержкой частоты до 24 МГц. Этот 8-канальный логический анализатор (8ch) сочетает компактность и функциональность, обеспечивая стабильную работу в лабораторных и полевых условиях. Подходит для инженеров, разработчиков и энтузиастов, которые ценят точность и надежность.
Технические характеристики анализатора
Анализатор выделяется высокими техническими параметрами, которые обеспечивают точность и надежность при сборе данных:
- Количество каналов: 8 (8ch).
- Частота дискретизации: до 24 МГц (24mhz).
- Полоса пропускания: 24 Мбит/с.
- Глубина выборки: 1 Гб.
- Диапазон входного напряжения: от 0 до 5 В.
- Поддерживаемые протоколы: I2C, SPI, UART, CAN и другие.
Эти характеристики делают устройство универсальным инструментом для работы с различными типами сигналов и протоколов.
Высокое входное сопротивление (1 МОм) и ESD-защита минимизируют риски повреждения при работе с чувствительными компонентами.
Особенности интерфейса и совместимость
Анализатор оснащен USB 2.0, что обеспечивает быструю передачу данных на ПК. Совместим с ОС Windows XP–8 (32/64 бита). Компактные габариты (50×28×14 мм) и вес 45 г делают его мобильным решением.
Преимущества 8-канальной конфигурации (8ch)
Благодаря 8 каналам, устройство позволяет одновременно отслеживать несколько сигналов. Это особенно полезно при отладке сложных систем, где требуется анализ взаимодействия компонентов. Низкий уровень шума (<1,4 В) и регулируемое пороговое напряжение (до 5 В) повышают точность измерений.
Применение в профессиональной среде
С частотой 24mhz и полосой 24 Мбит/с анализатор справляется с задачами тестирования электроники, связи и встроенных систем. Поддержка логических протоколов (I2C, SPI, Async) и USB-интерфейса делает его универсальным инструментом. Глубокая выборка (1 Гб) фиксирует даже кратковременные аномалии, что критично для точной диагностики.
Документация и ПО Другой -
Название
Язык
Версия
Размер и тип
Руководство пользователя 8-канального логического анализатора
Язык:
Русский
Размер и тип:
1,03 МБ,
PDF
Инструкция по эксплуатации цифрового логического анализатора
Язык:
Китайский
Размер и тип:
2.98 МБ,
PDF
Программное обеспечение для цифрового логического анализатора
Язык:
Английский
Размер и тип:
24.1 МБ,
RAR
RAR
Показать больше
Показать меньше
Отзывы Другой -
SUPEREYES.RU
09.02.2023 23:22:23
Цифровой логический анализатор 8 каналов
Максимальная частота дискретизации: 24 МГц
Количество каналов: 8
Пропускная способность: 24 Мбит/с
Поддержка буферизации
vase.25
09.02.2023 23:22:23
Работает, как и должен. Свою задачу выполнил при проверке программатора JTAG DLC10.
SUPEREYES.RU
10.02.2023 12:26:14
Работает, как и должен. Свою задачу выполнил при проверке программатора JTAG DLC10.
Здравствуйте!
Благодарим вас за оставленный отзыв. Нам очень приятно, что вы уделили время нашему магазину!
Мы рады, что товар оправдал ваши ожидания и полностью выполняет свои функции. Надеемся, что цифровой логический анализатор будет вам верным помощником еще долгое время!
Желаем вам успехов в делах!
С уважением, администрация интернет-магазина Суперайс
Андрей
03.06.2023 15:32:17
Логический анализатор покупался для отладки обмена устройств по шине I2C и SPI. Свою функцию полностью выполняет.
Всесьма полезная функция -- светодиод на первом канале, отображающий обмен (светится при наличии лог. 0 на входе).
Доволен покупкой.
Всесьма полезная функция -- светодиод на первом канале, отображающий обмен (светится при наличии лог. 0 на входе).
Доволен покупкой.
SUPEREYES.RU
05.06.2023 03:18:09
Андрей
Логический анализатор покупался для отладки обмена устройств по шине I2C и SPI. Свою функцию полностью выполняет.
Всесьма полезная функция -- светодиод на первом канале, отображающий обмен (светится при наличии лог. 0 на входе).
Доволен покупкой.
Логический анализатор покупался для отладки обмена устройств по шине I2C и SPI. Свою функцию полностью выполняет.
Всесьма полезная функция -- светодиод на первом канале, отображающий обмен (светится при наличии лог. 0 на входе).
Доволен покупкой.
Добрый день, Андрей!
Благодарим вас за ваш отзыв. Очень здорово, что вы остались довольны покупкой. Рады, что вы оценили дополнительные возможности прибора. Уверены, что товар будет полезен вам и прослужит еще долгое время!
Спасибо, что выбрали нас! Желаем вам успехов в вашей работе и надеемся на дальнейшее сотрудничество.
С уважением и наилучшими пожеланиями, Администрация интернет-магазина Суперайс
