Характеристики CH341A
Общие данные
Основные характеристики
Общие характеристики
Габариты и вес
Комплектация
адаптер SOP8 (200-209 mil) – 1 шт
адаптер SOP16-DIP8 (300 mil) – 1 шт
адаптер SOP8 (150 mil) – 1 шт
Совместимость
SPI переходник 3V - 1.8V
Набор адаптеров для программирования микросхем (20 шт.)
Адаптеры PLCC панельки для микросхем (набор 5 в 1)
Набор адаптеров для микросхем в корпусе PLCC (6 в 1)
Переходники для программирования микросхем с PLCC IC экстрактором (набор 18 в 1)
Переходник-панелька SSOP8/TSSOP8-DIP8
Переходник-прищепка для микросхем в корпусе SOP16
Пружинный адаптер для микросхем в корпусе SOP8
Описание CH341A
Обзорная таблица программаторов CH341A
| Характеристики | CH341A | CH341A с тремя адаптерами |
| Поддерживаемая память | EEPROM серии 24, SPI Flash серии 25 | |
| Напряжение для микросхем | 3,3 / 5 В | |
| Панель для установки микросхем | ZIF16 | |
| Адаптеры для SOP8 в комплекте | нет | SOP8 150 mil и SOP8 200 - 209 mil |
| Адаптер для SOP16 в комплекте | нет | SOP16-DIP8 300 mil |
| Подключение к компьютеру и питание | USB | |

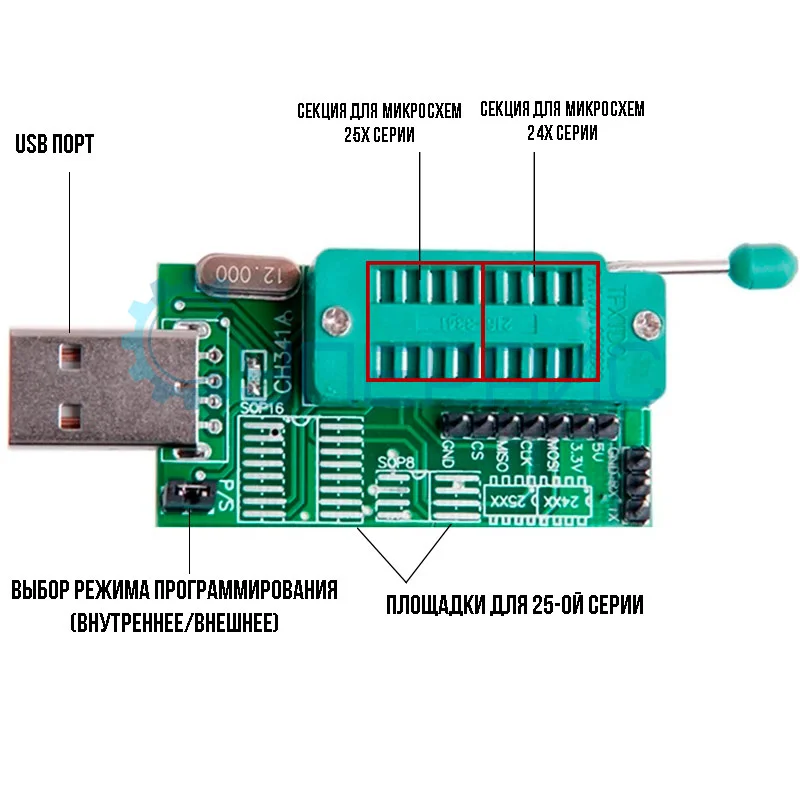

USB программатор CH341A с тремя адаптерами нужен для чтения, стирания и записи микросхем памяти: SPI Flash серии 25 и EEPROM серии 24. С его помощью восстанавливают повреждённый BIOS, перепрошивают роутеры и модемы, сохраняют копии прошивок мониторов и принтеров. Это простой программатор EEPROM для сервисных инженеров, мастеров по ремонту электроники и радиолюбителей.
Поддерживаемые микросхемы
Список поддерживаемых микросхем насчитывает 450 позиций. Основная группа - SPI Flash серии 25, в которых хранится BIOS материнских плат и прошивки сетевого оборудования, например Winbond W25Q80. Вторая группа - EEPROM серии 24, с ними CH341A работает по шине I2C. Обратите внимание, что в этом программаторе установлен чип CH341A, а не CH341B.
Адаптеры и совместимые переходники
Микросхемы в корпусе DIP8 вставляют прямо в панель ZIF, для планарных корпусов нужны переходники. В комплекте их три:

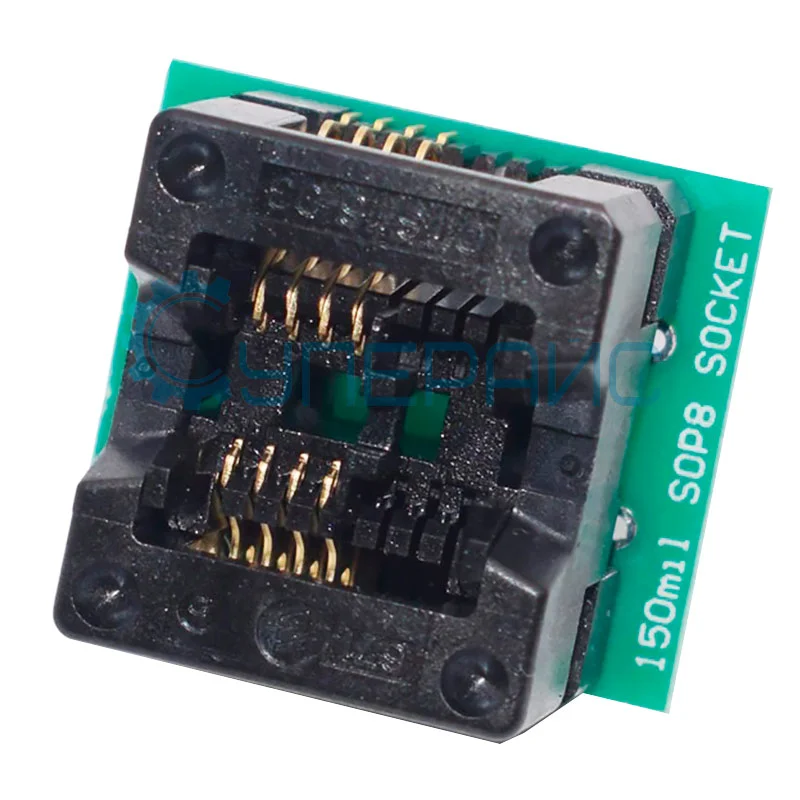

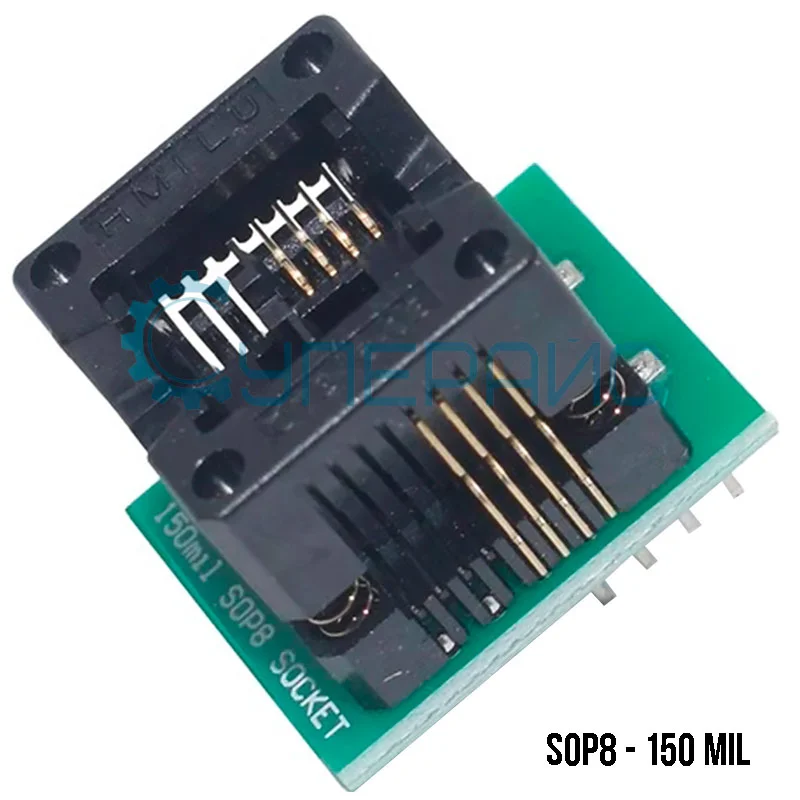

- SOP8 (150 mil): для узких восьмивыводных микросхем, самого распространённого корпуса SPI Flash.

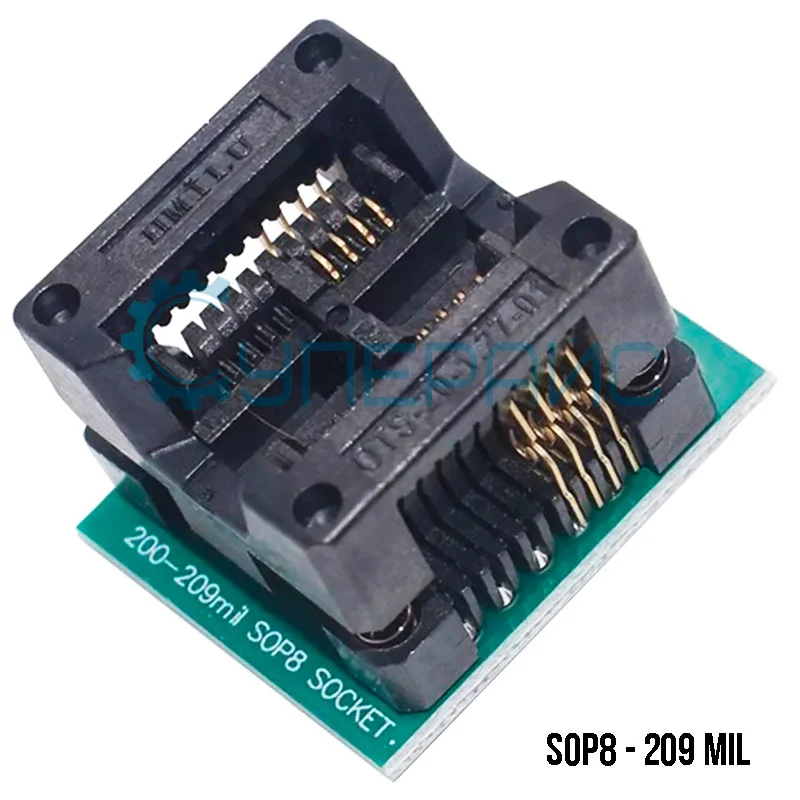

- SOP8 (200-209 mil): для широких корпусов SOP8.

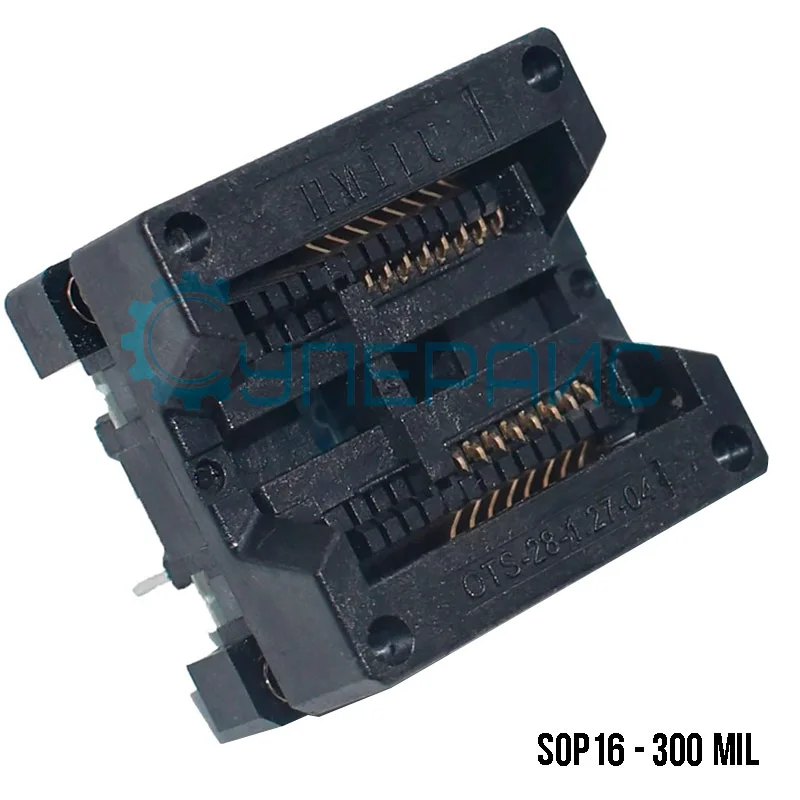

- SOP16-DIP8 (300 mil): для микросхем в корпусе SOP16.
С программатором совместимы и другие аксессуары: SPI переходник 3V-1.8V для низковольтных чипов, адаптеры PLCC для старых микросхем, переходник-панелька SSOP8/TSSOP8-DIP8, пружинный адаптер SOP8, переходник-прищепка SOP16 и кабель EDID для программирования LED матриц.
Подключение и программы

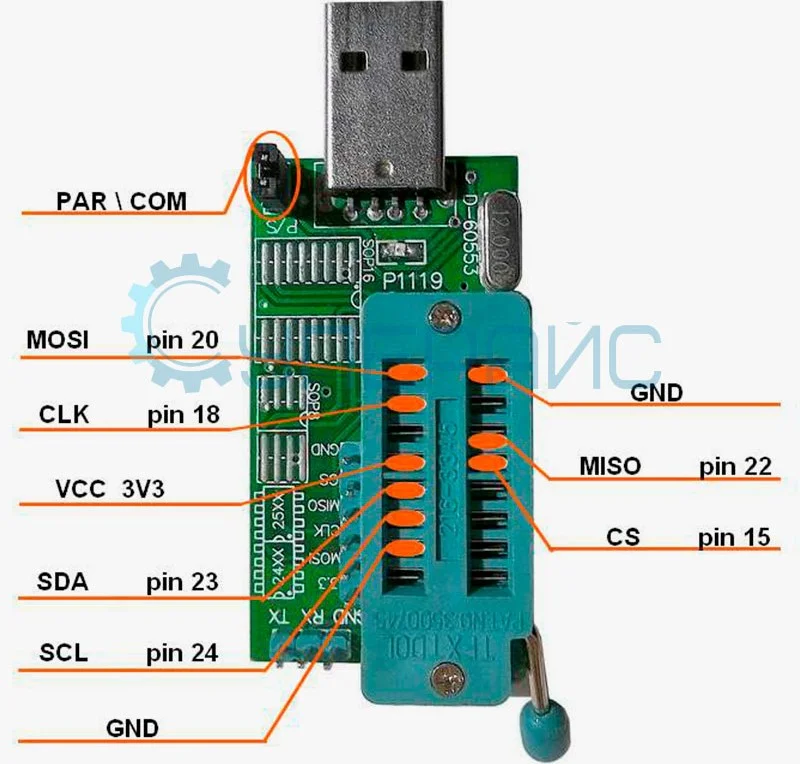

Программатор подключается к компьютеру по USB и питается от него напряжением 5 В, по сути это USB SPI адаптер с панелью для микросхем. Заявлена поддержка протоколов RS232 и ISP, а также режимов 5V/3V. Совместимость с ОС: Windows 98, ME, 2000, XP, Vista, 7, 8, 8.1 и 10. Для чтения и записи используют утилиту CH341A или оболочку AsProgrammer. Перед любой записью сохраните копию исходной прошивки: если что-то пойдёт не так, её можно будет вернуть на место.
CH341A с тремя адаптерами подойдёт сервисному центру и домашней мастерской: на нём удобно восстанавливать BIOS, прошивать роутеры и работать с EEPROM, а совместимые переходники расширяют список корпусов.
