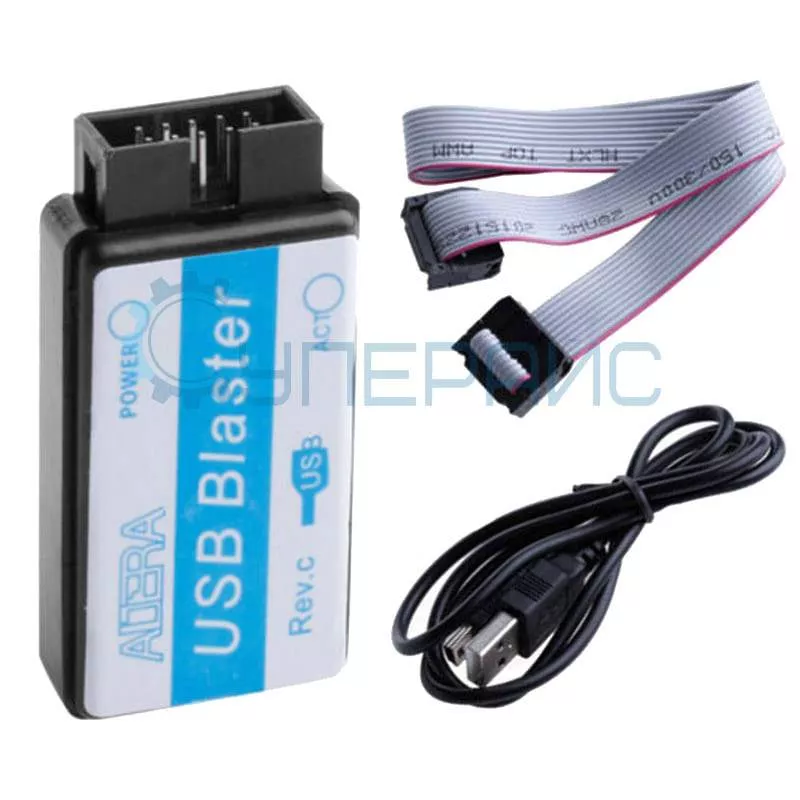

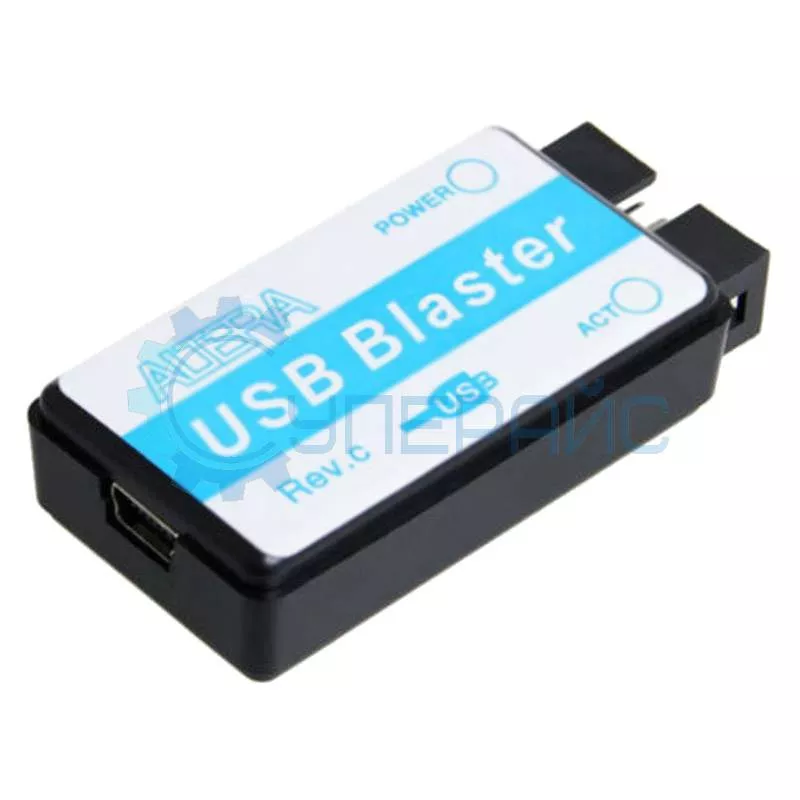

Программатор Altera USB Blaster: ключ к миру программируемой логики

Этот инструмент — неотъемлемая часть рабочего стола инженеров, работающих с микросхемами Altera. Он превращает сложные задачи прошивки FPGA и CPLD в простые и предсказуемые операции, даже когда речь идет о редких чипах вроде APEX20K или FLEX 10K, которые до сих пор служат в системах управления производственными линиями. Поддержка широкого спектра конфигураций делает это устройство оптимальным решением для проектов любой сложности.

Что делает его незаменимым?

• Работа с редкостями:

  Единственный программатор, который корректно взаимодействует с CPLD MAX7000 — основой промышленных контроллеров начала 2000-х. Этот тип микросхем используется до сих пор в ряде ответственных промышленных систем, и корректное программирование через JTAG обеспечивает их бесперебойную работу.

• Умная адаптация:

  Автоматически определяет уровень напряжения целевой платы (1–5.5 В), предотвращая риски повреждения низковольтных чипов. Для стабильного соединения рекомендуется использовать качественный экранированный кабель, особенно при работе в условиях промышленного цеха.

• SignalTap II как суперсила:

Встроенная отладка через JTAG позволяет отслеживать сигналы внутри FPGA в реальном времени, экономя часы на поиск сбоев в тактировании.

Неочевидные лайфхаки

1. Windows 11 и драйверы:

Для обхода блокировки неподписанных драйверов временно отключите Secure Boot в BIOS перед установкой Quartus II 15.0.

2. Длинные JTAG-цепи:

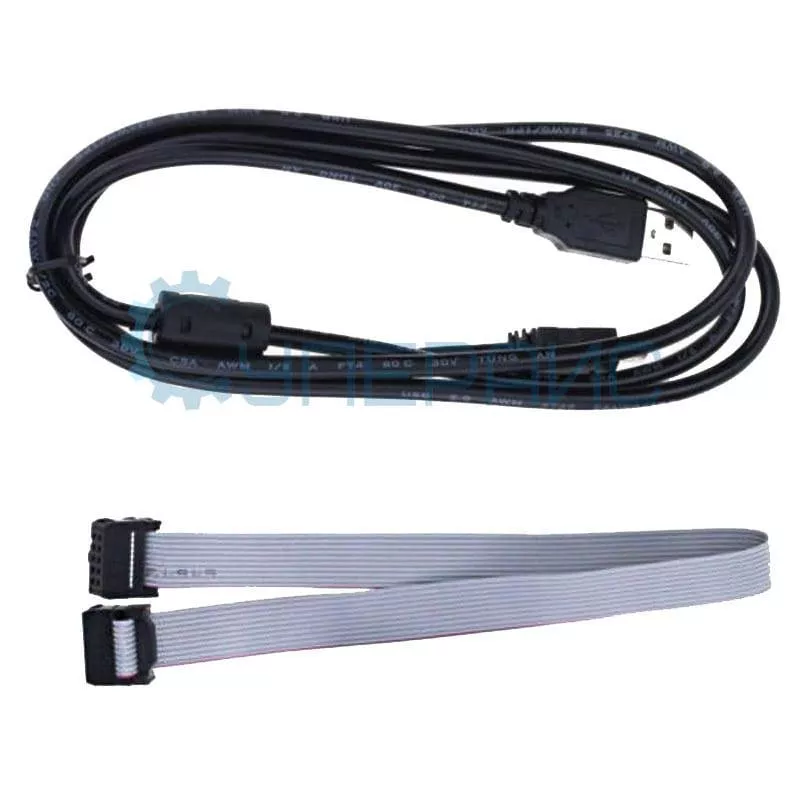

Используйте экранированные кабели и ферритовые кольца, чтобы снизить помехи при работе с платами в металлических корпусах. При длине кабеля более 30 см важно контролировать целостность сигнала, особенно при работе с устройствами формата V2.

3. EPCS в режиме «пациент»:

Если чип не отвечает, попробуйте подать на вывод DATA импульс 3.3 В через резистор 1 кОм — это сбрасывает защиту от случайной записи.

Итог:

Altera USB Blaster — это не просто программатор, а инструмент для решения нестандартных задач. Его способность работать с устаревшими чипами, гибкость настроек и интеграция с профессиональным ПО делают его выбором для тех, кто оживляет старое и создает новое. Если вам необходимо купить надежный инструмент с доставкой, USB Blaster — оптимальный выбор для инженеров, работающих с FPGA. Полная поддержка загрузочных конфигураций и корректная работа с различными типами II-совместимых устройств делают его универсальным решением.
