Характеристики ST-LINK ST-LINK/V2
Общие данные
SWD
SWIM
Описание ST-LINK ST-LINK/V2
Технические характеристики ST-LINK/V2
| Тип | USB-программатор |
| Напряжение питания | 5 В |
| Интерфейсы | SWIM, JTAG/SWD |
| Поддержка SWV |
да |
| Режимы SWIM |
низкоскоростной и высокоскоростной режимы |
| Скорость программирования SWIM |
9.7 Кбайт/с на низкой скорости, 12.8 Кбайт/с на высокой скорости |
| Поддерживаемые flash-контроллеры |
серии STM8 с интерфейсом SWIM, серии STM32 с интерфейсом JTAG/SWD |
| Индикатор | двухцветный светодиодный |
| Поддержка режима самообновления (DFU) | да |
| Целевое напряжение |
JTAG/SWD 1.65 - 3.6 В, SWIM 1.65 - 5.5 В |
| Общие характеристики | |
|
Источник питания |
USB |
| Рабочая температура | 0 - 50°С |
| Габариты упаковки | 130 х 130 х 30 мм |
| Вес брутто | 115 г |

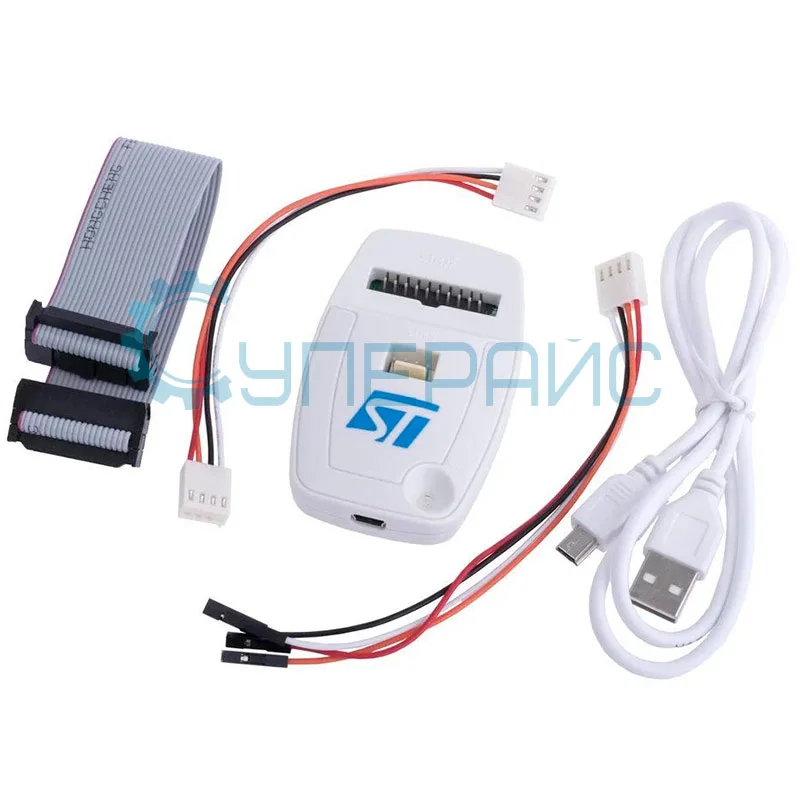

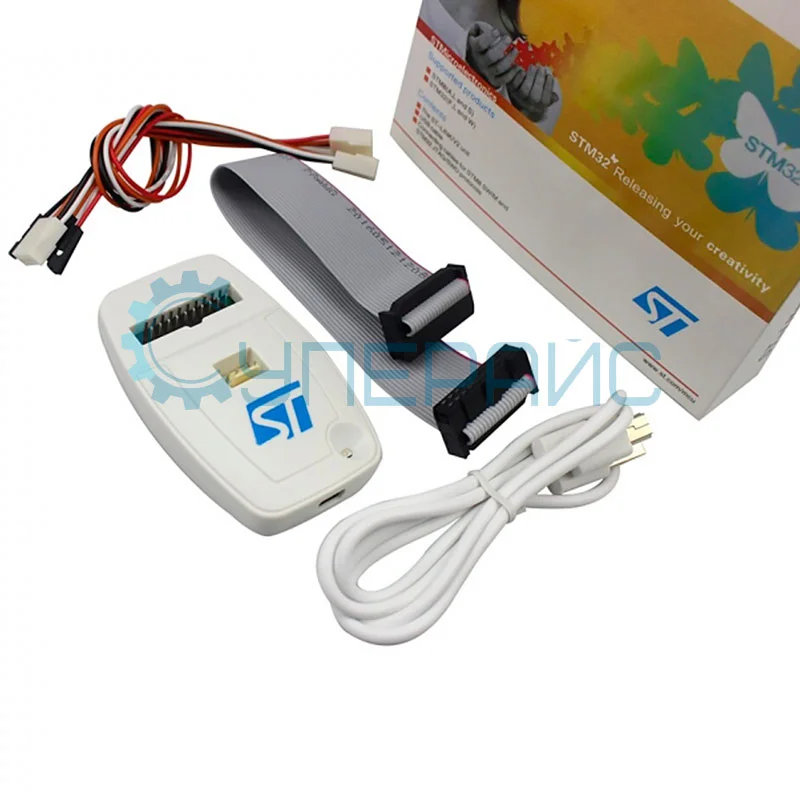

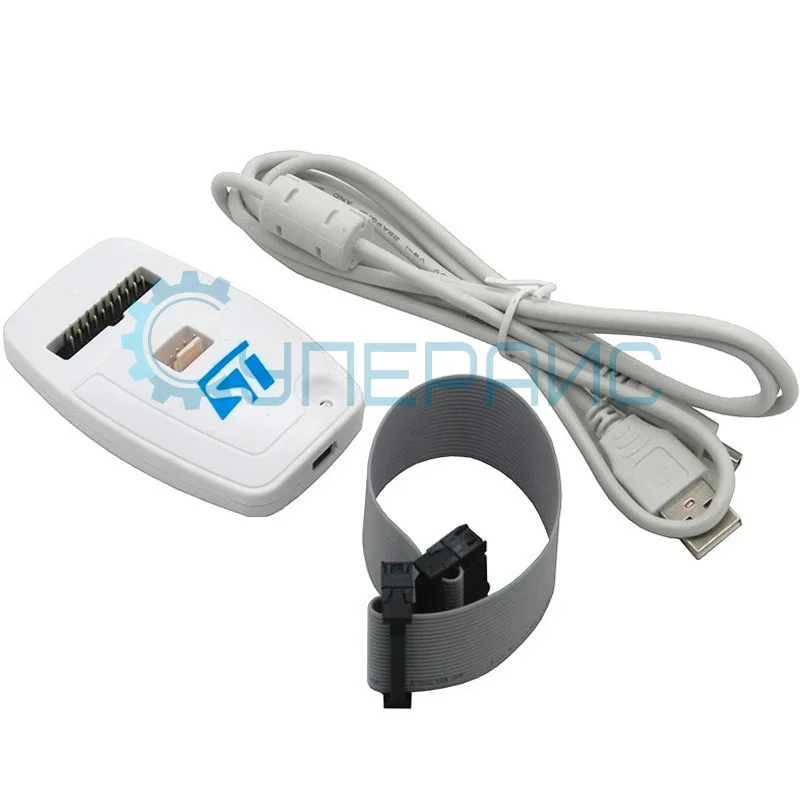

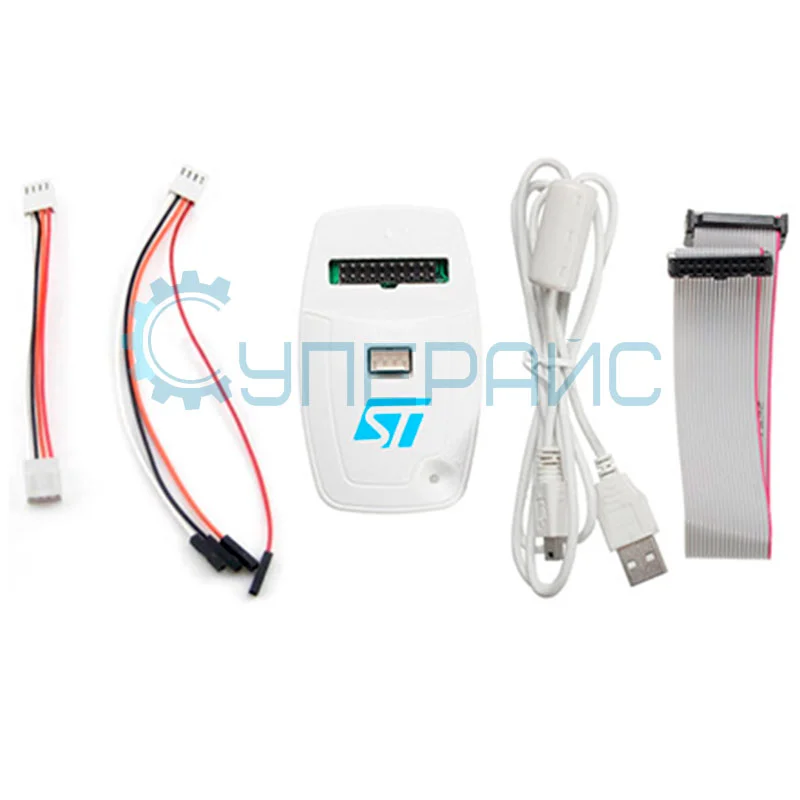

| Комплектация |
программатор ST-LINK/V2 v9 – 1 шт USB-кабель – 1 шт 20-жильный плоский кабель – 1 шт SWIM кабель – 2 шт |

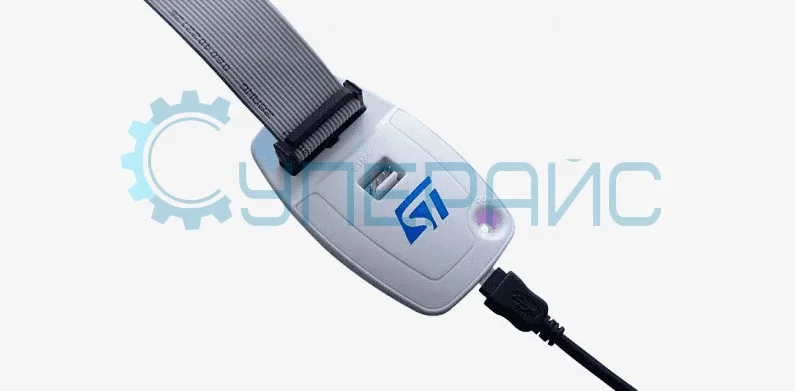

Программатор ST-LINK/V2: профессиональное решение для работы с микроконтроллерами STM
ST-LINK/V2 от ST Microelectronics — это промышленный стандарт для программирования и отладки микроконтроллеров серий STM8 и STM32. Этот компактный отладчик подключается через USB к ПК и через интерфейсные кабели к целевой плате, предлагая прямой доступ к ядру процессора. Его использование критично при разработке встраиваемых систем, IoT-устройств и промышленной автоматики на базе чипов ST.
Решение подходит для автоматизированной прошивки и отладки устройств в условиях лабораторных стендов и производственных участков.
Особенности применения
При работе с STM32 рекомендуется использовать интерфейс SWD — он требует всего 4 провода и гарантирует максимальную скорость. Для STM8 применяется проприетарный интерфейс SWIM. Использование экранированного кабеля длиной до 30 см предотвращает сбои при программировании.
Поддержка интерфейсов SWD и SWIM обеспечивает совместимость с широким спектром микроконтроллеров семейства STM.
Ключевые преимущества
- Plug-and-play: Автоматическая установка драйверов для Windows и Linux.
- Обновление прошивки: Фоновое обновление при подключении к STM32CubeIDE.
- Отладка: Режимы Step-by-Step, Breakpoints, Register View.
- Надежность: Защита от короткого замыкания и переполюсовки.
- Энергоэффективность: Потребление менее 100 мА в активном режиме.
ST-LINK/V2 ценен для STM8 — это практически единственный профессиональный отладчик для данной серии. Для STM32 он конкурирует с J-Link, но выигрывает по цене. Версия V2 сохранила все лучшие черты оригинального ST-LINK, добавив поддержку новых чипов ST.
Устройство обеспечивает стабильную отладку и надёжную прошивку микроконтроллеров без необходимости в дополнительных адаптерах.
Версия programmer V2 широко используется в сфере разработки IoT и встраиваемых систем.
Примеры использования
- Прошивка промышленных контроллеров на STM32F4
- Отладка алгоритмов обработки сигналов на STM32H7
- Программирование энергоэффективных сенсоров на STM8L
Рекомендации разработчикам
Для работы с интерфейсом JTAG обновите драйверы до последней версии. При проблемах подключения:
- Проверьте целостность кабеля
- Убедитесь в совместимости разъема (20-pin vs 10-pin)
- Подберите правильное рабочее напряжение (3.3V/5V)
Программатор совместим с моделями STM32F1, STM32G0, STM32L4 и другими представителями семейства STM.
ST-LINK/V2 —выбор для инженеров, работающих с микроконтроллерами STM8 и STM32. Его поддержка JTAG/SWD и простота использования делают модель V2 от ST незаменимым инструментом в лаборатории. Этот отладчик сочетает доступность, надежность и полную совместимость с экосистемой ST.

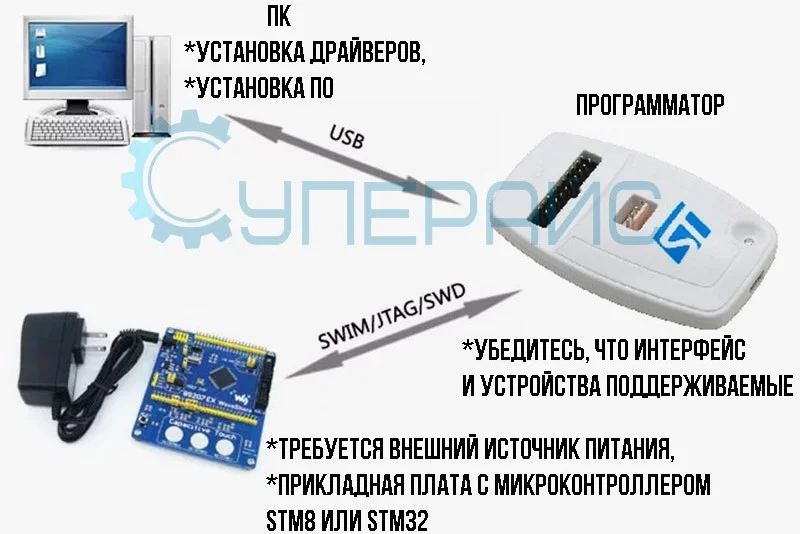

Подключение ПК и платы STM8/STM32 через ST-LINK/V2 для установки аппаратного подключения:
Документация и ПО ST-LINK ST-LINK/V2
ZIP
Отзывы ST-LINK ST-LINK/V2
купил программатор st-link/v2, чтобы прошивать микроконтроллеры stm8 и stm32. я очень доволен. легко подключается к компьютеру через юсб и имеет все нужные интерфейсы. использовал его для программирования stm32f103c8t6 и stm8s103f3p6, он прекрасно справился с задачей. за быструю доставку отдельное спасибо
Здравствуйте, Женя!
Спасибо за ваш отзыв о программаторе ST-Link/V2!
Мы рады, что вы остались довольны своей покупкой и что наш товар выполняет поставленные задачи. Мы всегда стараемся предоставлять нашим клиентам быструю доставку и лучшее обслуживание.
Будем рады видеть вас в числе наших постоянных клиентов!
С уважением и наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Олег 24.06.2024 16:18:38
Добрый день, заказал отладчик-программатор ST-LinkV2 в данной компании. Товар пришел быстро, был на складе. Качество упаковки - отличное. Доставка была через СДЭК. Качество самого программатора - все Ок, проверил работает. Внешний вид и полученный товар совпадает описаию а сайте. Менеджер при заказе уточила все вопросы по оплате, доставке и после оплаты товар пришел в точно в срок. Общий отзыв о работе с компанией 5 из 5, оценка товара 5 из 5.
Здравствуйте, Олег!
Спасибо за ваш отзыв. Мы рады узнать, что товар пришел быстро и был на складе. Также приятно слышать, что вы остались довольны качеством упаковки и самого программатора. Мы стремимся обеспечивать соответствие описания товара на сайте и его фактическому виду, и ваш положительный опыт подтверждает наши усилия.
Особо благодарим вас за высокую оценку работы нашего менеджера. Ваши слова мотивируют нас продолжать предоставлять высокий уровень сервиса.
Мы ценим вашу обратную связь и будем рады помочь вам с будущими заказами. Спасибо, что выбрали нас!
С уважением, Администрация магазина Суперайс
