Характеристики PICkit3.5
Общие данные
Основные характеристики
Общие характеристики
Габариты и вес
Комплектация
USB кабель – 1 шт
ICSP кабель – 1 шт
Описание PICkit3.5
Обзорная таблица программаторов Microchip PICkit
| Характеристики | PICkit 3.5 | PICkit 5 |
| Поддерживаемые семейства контроллеров | PIC | PIC, dsPIC, AVR, SAM, Arm Cortex |
| Интерфейсы программирования и отладки | ICSP | ICSP, JTAG, SWD, UART VCP, AVR |
| Подключение к компьютеру | Micro USB Type B | USB Type C |
| Напряжение целевой схемы | 1,8 - 5 В | 2,7 - 5 В |
| Удалённое управление по Bluetooth | нет | есть |
| Дополнительные функции | самовосстановление прошивки | рекордер, имитатор, загрузчик |
| Питание программатора | 5 В | |

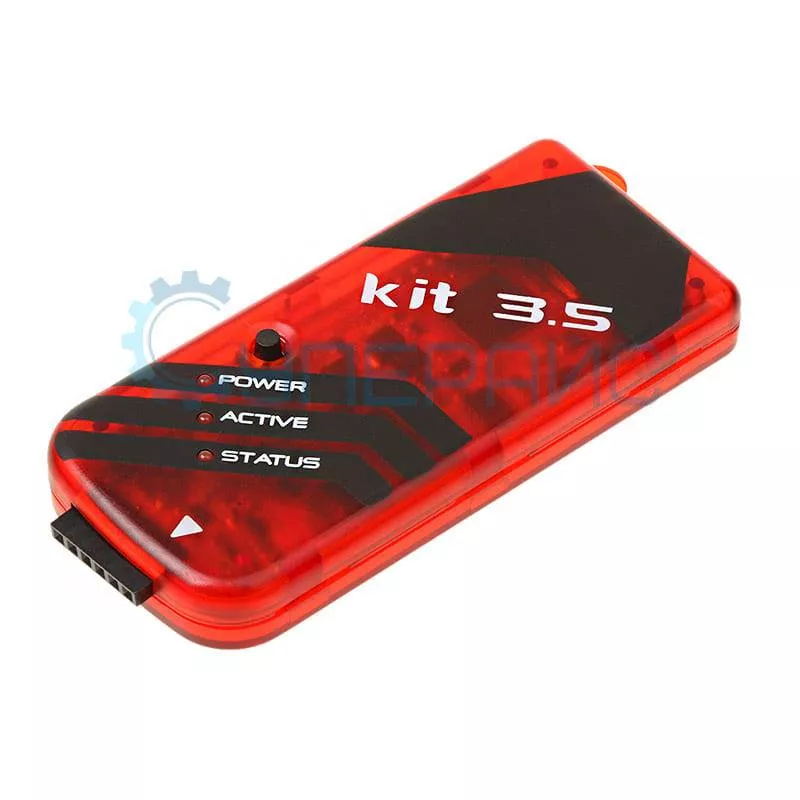

Программатор PICkit3.5 - внутрисхемный программатор-отладчик Microchip линейки PICkit 3 для микроконтроллеров PIC. Он подключается к плате через разъём ICSP, поэтому прошивку записывают без выпаивания микросхемы, а код отлаживают прямо в устройстве. Это рабочий программатор для PIC контроллеров в учебных лабораториях, на производстве и в домашних проектах.
Программирование и отладка

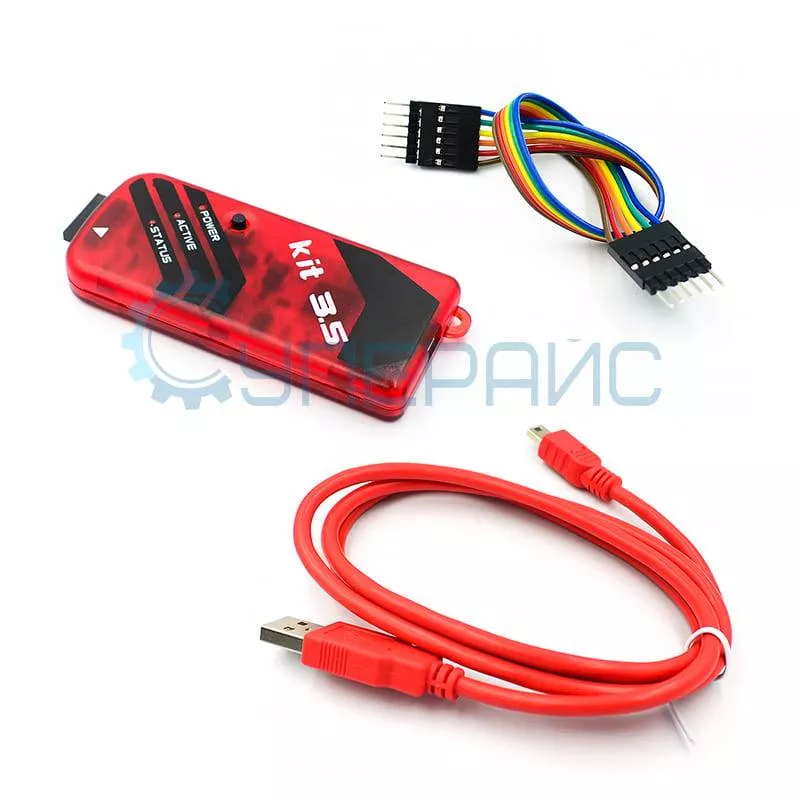

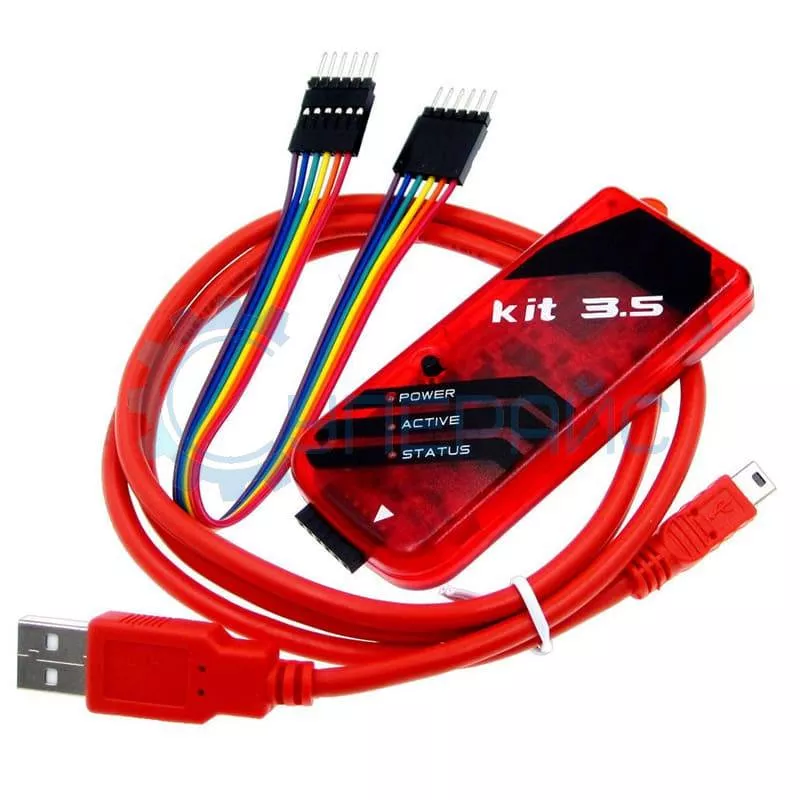

С компьютером программатор соединяется по USB, с целевой платой через ICSP-кабель. Работа идёт из среды MPLAB IDE версии 8.20 и новее. В отладочном режиме код останавливается в нужной точке, после чего можно посмотреть регистры, исправить ошибку и сразу перезалить программу. Поддерживаются микроконтроллеры с напряжением питания 1,8-5 В. В комплект входят сам программатор-отладчик, USB-кабель и ICSP-кабель.
Основные характеристики PICkit 3.5
- Подключение к ПК через Micro USB Type B и питание 5 В от USB: работать можно от ноутбука без отдельного блока питания.
- Интерфейс ICSP: микроконтроллер программируется прямо на плате.
- Самовосстановление прошивки: программатор возвращается в рабочее состояние после сбоя.
- Светодиодная индикация: о проблеме при прошивке прибор сообщает сразу.
- Вес 0,1 кг: программатор легко взять на выездной ремонт.
Где применяют
В учебных лабораториях на PICkit3.5 осваивают программирование PIC, в мастерских собирают самодельную автоматику, например для теплицы или охранной системы. Сервисные инженеры через ICSP обновляют прошивку плат управления оборудованием. Перед подключением сверяйте распиновку ICSP-разъёма с разъёмом на плате и следите за обновлениями прошивки программатора на сайте Microchip.
PICkit3.5 подойдёт студентам, разработчикам и сервисным инженерам, которым нужен компактный программатор Microchip для записи и отладки PIC без лишнего оборудования.
