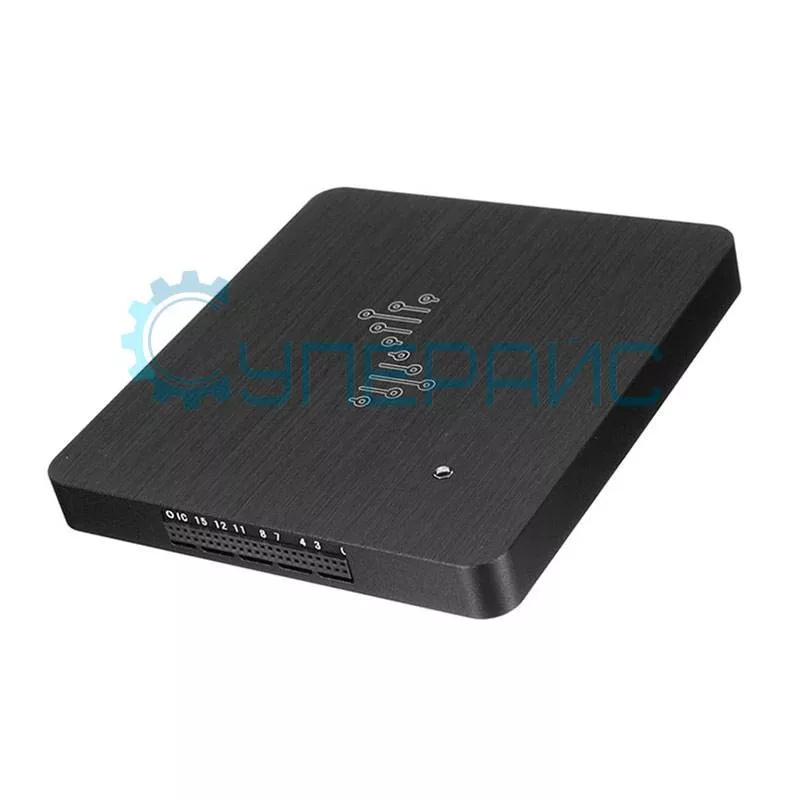

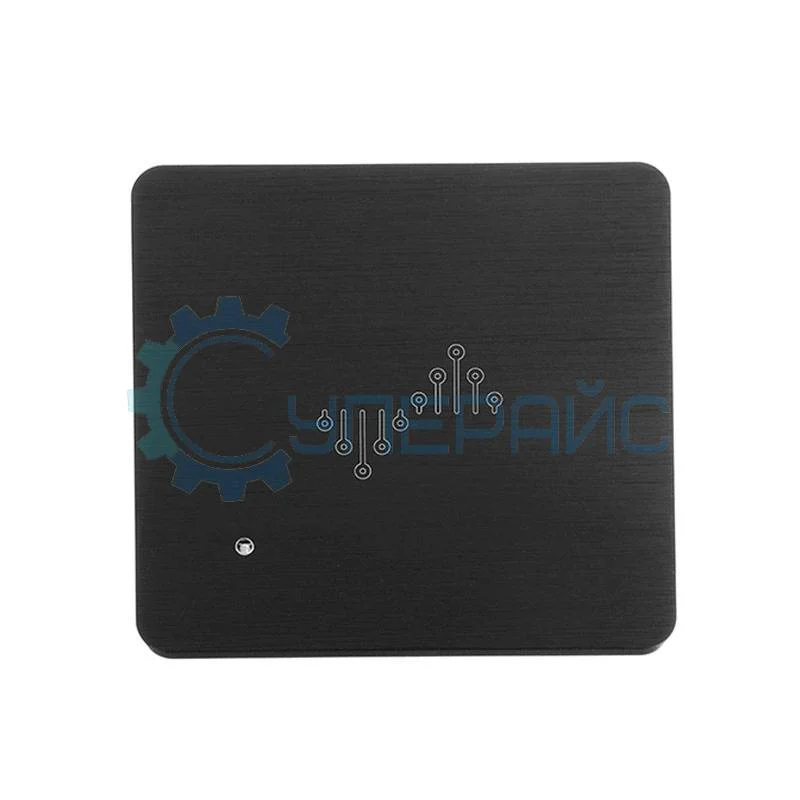

USB логический анализатор DreamSourceLab DSLogic Plus
Код товара: 7068
Гарантия 12 месяцев
Официальный дистрибьютор DreamSource Technology (DreamSourceLab) в России
О товаре Максимальная частота дискретизации: 400 МГц
Количество каналов: 16
Пропускная способность: 50 МГц
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Максимальная частота дискретизации: 400 МГц
Количество каналов: 16
Пропускная способность: 50 МГц
Технические характеристики DreamSourceLab DSLogic Plus
| Количество каналов | 16 |
| Максимальная частота дискретизации | 400 МГц |
| Максимальная полоса пропускания | 50 МГц |
| Режим потока (глубина выборки) |
100 МГц при использовании 3 каналов 50 МГц при использовании 6 каналов 25 МГц при использовании 12 каналов 20 МГц при использовании 16 каналов |
| Режим буфера (частота сэмплирования) |
400 МГц при использовании 4 каналов 200 МГц при использовании 8 каналов 100 МГц при использовании 16 каналов |
| Максимальная глубина |
16 Гб (режим буфера) 256 Мб (режим потока) |
| Внутренняя память | 256 Мбит |
| Минимальный импульс захвата | 5 нс |
| Пороговое напряжение | 0 - 5 В (шаг 0,1 В) |
| Диапазон входного напряжения | от - 30 В до 30 В |
| Входное сопротивление | 250 кОм, 10 пФ |
| Анализ протоколов | I2C, SPI, UART, CAN, PWM, 1-WIRE, I2S, JTAG, SWD, IR NEC, MDIO, SD CARD, USB сигнал |
| Формат данных для анализа | CSV, VCD, GNUPLOT и другие форматы |
| Автоматические измерения | ширина импульса, период, частота, рабочий цикл |
| Общие характеристики | |
| Интерфейс | USB 2.0 |
| Напряжение источник питания | 5 В DC ± 5% |
| Потребляемая мощность | максимум 2 Вт |
| Поддержка программного обеспечения |
Windows XP, VISTA, 7, 8, 10 Mac OS x 10.8 или выше Linux Ubuntu, Fedora, Arch и другие |

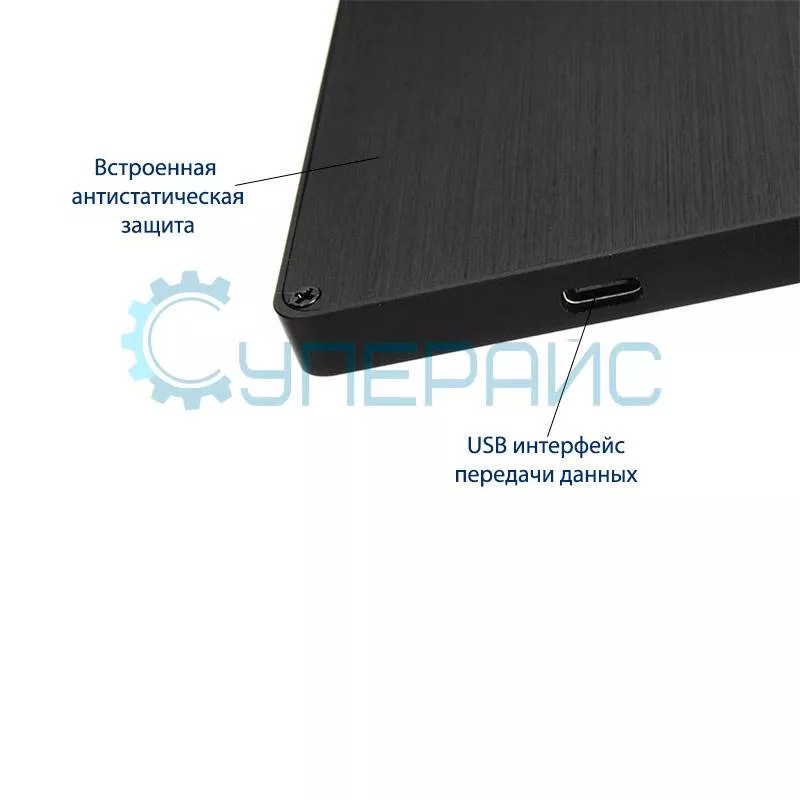

| ESD защита | есть |

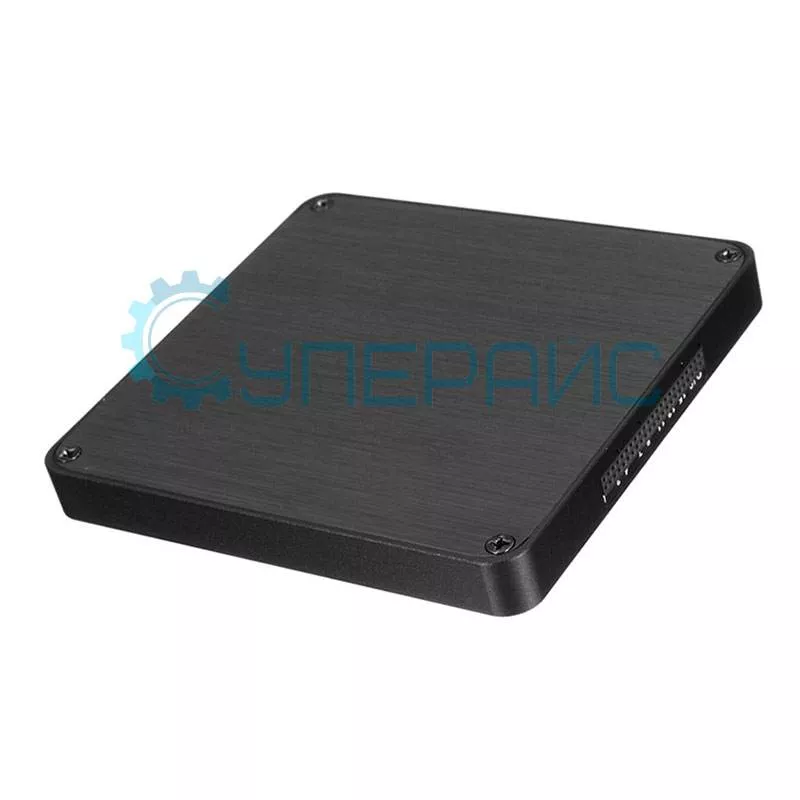

| Материал корпуса | алюминий с ЧПУ |
| Длина кабеля USB Type-C | 1 м |
| Длина микрощупов | 24 см |

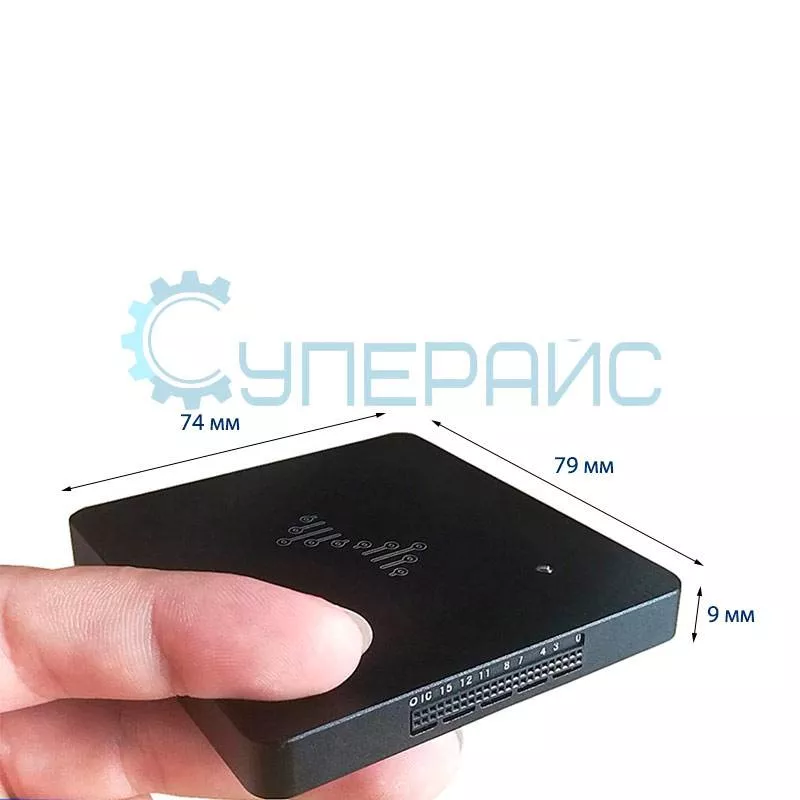

| Габариты | 79 мм х 74 мм х 9 мм |
| Вес брутто | 247 г |

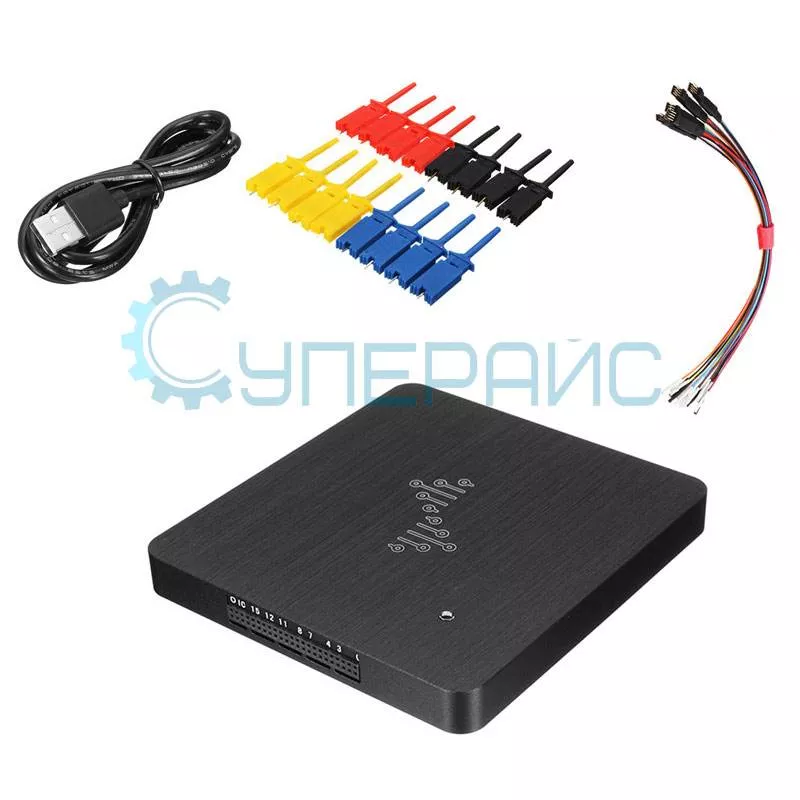

| Комплектация | логический анализатор DreamSourceLab DSLogic Plus – 1 шт |
|
кабель USB Type-C – 1 шт микрощупы – 5 шт тестовые зажимы – 16 шт |
|
USB-анализатор DreamSourceLab DS Logic Plus: профессиональный инструмент для анализа цифровых систем
Логический анализатор DreamSourceLab DSLogic Plus — это компактное и мощное решение для разработчиков электроники, требующих точного контроля над количеством параметров цифровых каналов. С поддержкой 16 каналов, частотой дискретизации до 400 МГц и совместимостью с Windows, Linux и Mac, он подходит как для лабораторных исследований, так и для полевой отладки. Алюминиевый корпус с ЧПУ обеспечивает защиту от помех, а вес 247 г делает его небольшим спутником в любой рабочей среде.
Технологические особенности DSLogic Plus:
- Масштабируемая производительность:
- Режим выборки в реальном времени (потоковый) с глубиной 256 Мб для длительной записи сигналов.
- Буферный режим с глубиной 16 Гб и частотой до 400 МГц для детального анализа коротких событий.
- Профессиональная точность:
- Захват импульсов длительностью от 5 нс и пороговое напряжение с шагом 0.1 В (0–5 В).
- Автоматические измерения ширины импульса, периода и скважности для 13 протоколов, включая USB, I2C, CAN.
- Гибкость подключения:

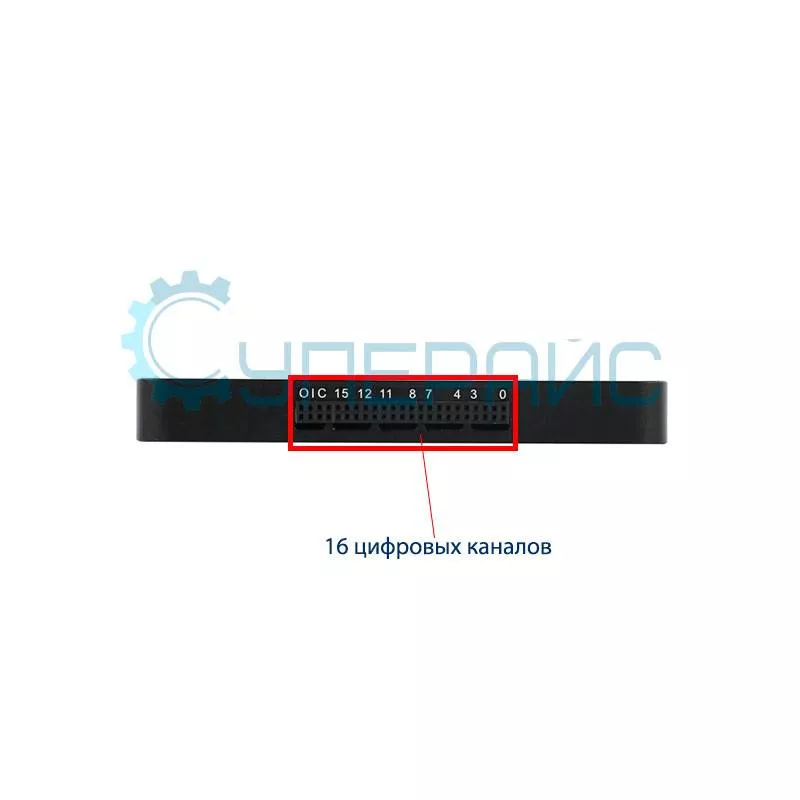

- 16 экранированных каналов с независимыми зажимами и микрощупами для работы с многополюсными системами.
Применение в профессиональных задачах
DSLogic Plus идеален для профильных инженеров, работающих с встраиваемыми системами. Например, при отладке плат на базе STM32 анализ протоколов SWD и JTAG помогает быстро находить ошибки в прошивке. В режиме выборки 400 МГц устройство фиксирует даже кратковременные сбои в шине SPI, которые могут нарушать работу датчиков.
Благодаря поддержке форматов (CSV, VCD), данные легко импортировать в MATLAB или Python для постобработки. Это особенно важно при тестировании IoT-устройств, где требуется статистика по тысячам циклов передачи данных.
Почему выбирают DS Logic Plus?
Устройство сочетает лабораторную точность с доступностью. Например, при анализе ошибок в CAN-шине автомобиля, он фиксирует не только сбои, но и временные метки, что упрощает поиск причин. Небольшой вес и алюминиевый корпус делают его устойчивым к вибрациям, а 16 каналов позволяют одновременно тестировать несколько узлов системы.
Итог:
DreamSourceLab DS Logic Plus — это инструмент, который переопределяет стандарты портативных анализаторов. Его характеристики, поддержка протоколов и компактность делают его выбором для тех, кто ценит точность и мобильность.
Обзорная таблица логических анализаторов DreamSourceLab
| Характеристики | DSLogic U3Pro32 | DSLogic U3Pro16 | DSLogic U2Basic | DSLogic Plus |
| Количество каналов | 32 | 16 | 16 | 16 |
| Максимальная частота дискретизации | 1 ГГц | 1 ГГц | 100 МГц | 400 МГц |
| Максимальная полоса пропускания | 50 МГц | 50 МГц | 30 МГц | 50 МГц |
| Максимальная глубина |
2 Гб (режим буфера) 16 Гб (режим потока) |
2 Гб (режим буфера) 16 Гб (режим потока) |
16 Гб (режим буфера) 64 Мб (режим потока) |
16 Гб (режим буфера) 256 Мб (режим потока) |
| Внутренняя память | 2 Гбит | 2 Гбит | 54 Мбит | 256 Мбит |
| Минимальный импульс захвата | 2 нс | 2 нс | 5 нс | 5 нс |
| Входное сопротивление | 250 кОм, 13 пФ | 250 кОм, 13 пФ | 250 кОм, 7 пФ | 250 кОм, 10 пФ |
| Формат данных для анализа | CSV, VCD, GNUPLOT и другие форматы | |||
| Автоматические измерения | ширина импульса, период, частота, рабочий цикл | |||
| Интерфейс | USB 3.0 | USB 3.0 | USB 2.0 | USB 2.0 |
| ESD защита | есть | |||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
