Логический контроллер Овен ПЛК110-24.30.Р-L

Артикул (код товара): 29955

нет отзывов

Сделано в России

Бесплатная доставка

Для физических лиц при заказе от 5000 рублей Почтой России

Подробнее

НДС 22%

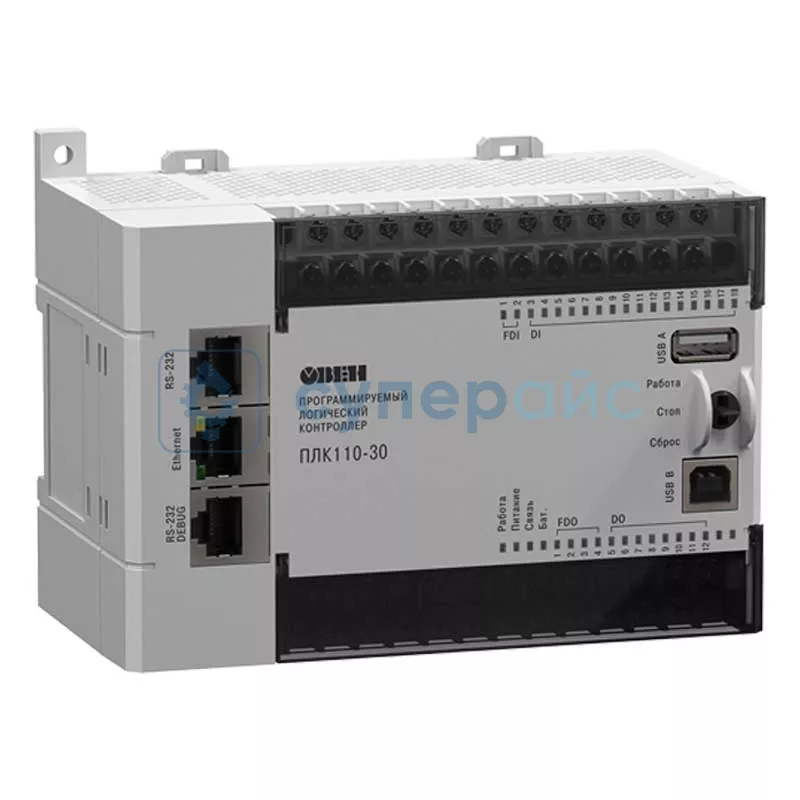

Логический контроллер Овен ПЛК110-24.30.Р-L фото 1

54 900 ₽

включая НДС: 22%

Продавец:

В наличии:

Склад в Москве: 0 шт.(под заказ 0-7 дней)

В корзину

Получить КП

Добавить в сравнение

Добавить в избранное

Купить
в 1 клик

Артикул (код товара)

29955

Модель (серия)

ПЛК110-24.30.Р-L

Производитель (бренд)

Овен

Страна производства

Россия

Гарантия, мес.

Смотреть все характеристики

Доставка

Транспортной компанией по РФ и СНГ

Курьером по Москве

Самовывоз из магазина

Оплата

Для юрлиц – переводом на расчётный счёт

Для физлиц – наложенным платежом,
безналично и наличными

Для бизнеса

Аккредитованы на ЭТП

Участвуем в госзакупках по 223-ФЗ и 44-ФЗ

Оказываем помощь в разработке ТЗ

Доставка

Транспортной компанией по РФ и СНГ

Курьером по Москве

Самовывоз из магазина

Оплата

Для юрлиц – переводом на расчётный счёт

Для физлиц – банковской картой онлайн, наложенным платежом и наличными

Для бизнеса

Аккредитованы на ЭТП

Участвуем в госзакупках по 223-ФЗ и 44-ФЗ

Оказываем помощь в разработке ТЗ

Характеристики Овен ПЛК110-24.30.Р-L

Общие данные

Артикул (код товара)

29955

Производитель (бренд)

Овен

Модель (серия)

ПЛК110-24.30.Р-L

Страна производства

Россия

Гарантия, мес.

Описание Овен ПЛК110-24.30.Р-L

Технические характеристики Овен ПЛК110-24.30.Р-L

Серия	ПЛК110 [М02]
Напряжение питания	24 В
Количество точек ввода/вывода	30
Тип встроенного выходного элемента	электромагнитное реле
Система исполнения ПЛК	ограничение 360 байт
*Характеристики линейки ПЛК110 [М02]*
Количество входов	18; быстрых входов 2; быстрых счетчиков 2; энкодеров 1 AB
Количество выходов	12
Быстрых выходов (для ПЛК110 с транзисторными выходами)	4
Количество портов	RS-485: 2; RS-232: 1; RS-232-Debug: 1; Ethernet 100 Base-T: 1
*Функционал*
Наличие встроенных дискретных и аналоговых входов/выходов на борту	есть
Скоростные входы для обработки энкодеров	есть
Ведение архива работы оборудования или работа по заранее оговоренным сценариям при подключении к контроллеру USB-накопителей	есть
Простое и удобное программирование в системе CODESYS V.2 через порты USB Device, Ethernet, RS-232 Debug	есть
Передача данных на верхний уровень через Ethernet или GSM-сети (GPRS)	есть
4 последовательных порта (RS-232, RS-485)	увеличение количества входов-выходов; управление частотными преобразователями; подключение панелей операторов, GSM-модемов, считывателей штрих-кодов и т.д.
Применение	в системах HVAC; в сфере ЖКХ (ИТП, ЦТП); для управления пищеперерабатывающими и упаковочными аппаратами; для управления климатическим оборудованием; для автоматизации торгового оборудования; в сфере производства строительных материалов; для управления малыми станками и механизмами
*Вычислительные ресурсы*
Процессор	400 МГц
ОЗУ	128 кБайт + 3 МБ (размер heap варьируется)
FLASH-диск ПЛК	6 МБ
Операционная система	есть, EmbOS Segger - ОС реального времени
Ведение архивов на USB Flash	до 8 ГБ
Быстрые входы	есть, 100 кГц
Быстрые выходы	до 100 кГц
*Внешние интерфейсы*
Питание +5 В в RS-232	есть
Работа в мобильных сетях	SMS, CSD, GPRS
*Цифровые (дискретные) входы*
Количество входов (из них быстродействующих)	18 (2)
Тип входов по ГОСТ Р 51841-2001	1
Напряжение «логического нуля»	-3 - 5 В
Максимальный ток «логического нуля»	2 мА
Напряжение «логической единицы»	15 - 30 В
Максимальный ток «логической единицы»	9 мА (при 30 В)
Минимальная длительность импульса, воспринимаемого дискретным входом	для обычных входов: 1,6 мс (меандр)
Подключаемые входные устройства	коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.); трехпроводные датчики, имеющие на выходе транзистор n-p-n- или pnp-типа с открытым коллектором; дискретные сигналы с напряжением от минус 3 до 30 В
*Дискретные выходы (контакты электромагнитных реле)*
Количество релейных выходных каналов	12
Максимальный ток, коммутируемый контактами реле	не более 3 А
Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно	не более 10 мс (выходы DО1 - DО12)
Суммарный максимальный ток нагрузки группы реле	COM1-COM2: 3 А; COM3: 3 А; COM4: 3 А; COM5: 12 А; COM6: 12 А
Механический ресурс реле	не менее 300 000 циклов переключений при максимальной коммутируемой нагрузке; не менее 500 000 циклов переключений при коммутации нагрузки менее половины от максимальной
*Интерфейсы связи*
*Ethernet 100 Base-T*
Поддерживаемые промышленные протоколы	ModBus-TCP; CODESYS Gateway; TCP-IP; UDP-IP; CODESYS Network Variables (over UDP); РРР
Скорость передачи	10, 100 Мбит/с
*RS-485*
Поддерживаемые протоколы	ModBus-RTU; ModBus-ASCII; DCON; ОВЕН
Скорость передачи	300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит / с
*RS-232*
Поддерживаемые протоколы	ModBus-RTU; ModBus-ASCII; DCON; ОВЕН
Скорость передачи	300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит / с
*RS-232 Debug*
Поддерживаемые протоколы	ModBus-RTU; ModBus-ASCII; DCON; CODESYS GateWay; ОВЕН
Скорость передачи	300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит / с
*USB Device*
Поддерживаемые протоколы	CDC
Скорость передачи	115200 бит / с
*USB Host*
Поддерживаемые протоколы	MSD / HID / FTDI, USB 1.0 / 1.1
*Общие характеристики*
Напряжение питания	от 12 до 30 В постоянного тока при Т > -20 °С; от 12 до 26 В постоянного тока при -40 °С > Т > -20 °С; (номинальное 24 В)
Потребляемая мощность	28 Вт
Параметры встроенного источника питания	выходное напряжение равно входному напряжению на клеммах питания ПЛК, ток не более 630 мА
Рабочая температура	-40 - 55 °C
Габариты изделия	208,5 х 114 х 83 мм
Комплектация	контроллер Овен ПЛК110-24.30.Р-L – 1 шт; кабель КС14 – 1 шт; заглушка Ethernet – 3 шт; паспорт и гарантийный талон – 1 экз; краткое руководство – 1 экз; быстрый старт – 1 экз

Контроллер Овен ПЛК110: Компактная Автоматизация для Промышленных Задач

Модули ПЛК Овен серии 110 — это универсальные решения для управления оборудованием.

Модуль Овен 24 В ПЛК110-24.30.Р-L сочетает 30 точек ввода/вывода (18 дискретных входов, 12 релейных выходов) с поддержкой напряжение питания 12-30 В DC. Его система исполнения ПЛК на базе ОС реального времени (EmbOS) обеспечивает предсказуемую работу в жестких условиях (-40°C...+55°C).

Возможности:

Обработка высокоскоростных сигналов: 2 входа 100 кГц для энкодеров и счётчиков.
Гибкое программирование: Разработка логики в CODESYS V.2 через Ethernet/USB/RS-232.
Расширение коммуникаций: 4 порта (2x RS-485, RS-232, Ethernet) для подключения ЧП, GSM-модемов, сенсоров.
Локальное архивирование: Запись данных на USB-накопители до 8 ГБ.
Релейные выходы 3А: Управление нагрузками без дополнительных модулей (ресурс 500 000 циклов).

Интерфейсы связи — сильная сторона контроллера:

Промышленные протоколы (ModBus TCP/RTU, ОВЕН) для интеграции в SCADA.
Удалённый мониторинг через GPRS/SMS.
Поддержка сетевых переменных CODESYS для распределённых систем.

Функционал оптимизирован для HVAC, ЖКХ, торгового оборудования и малых станков. Компактный корпус (208×114×83 мм) упрощает монтаж в щитах. Модули ПЛК Овен серии 110 — выбор для проектов, где требуется надёжность, открытое ПО и адаптивность к сложным средам.

Часто задаваемые вопросы

Что делает программируемый логический контроллер?

Контроллер опрашивает датчики, обрабатывает сигналы по заданной программе и управляет исполнительными механизмами: реле, приводами, клапанами. Он держит логику работы установки и отрабатывает аварийные сценарии. Один ПЛК заменяет набор отдельных реле и таймеров в шкафу автоматики. Логику меняют в программе, поэтому доработка алгоритма не требует переделки проводки.

Как понять индексы в названии ПЛК110-24.30.Р-L?

Индексы кодируют напряжение питания, число входов и выходов и тип выходных элементов. Например, буква у выходов указывает на релейное исполнение. Перед покупкой сверьте эти параметры с задачами объекта и напряжением щита. Точную расшифровку смотрите в паспорте модели. Сверять индексы важно заранее: под задачу подбирают и питание, и тип выходов сразу.

Сколько входов и выходов заложить?

Посчитайте все датчики, которые контроллер опрашивает, и все механизмы, которыми он управляет, и заложите небольшой резерв на будущие доработки. Нехватка входов-выходов ограничит развитие системы. Если каналов не хватает, применяют модули расширения, когда их поддерживает выбранный контроллер. Резерв каналов бережёт от полной замены контроллера при первом же расширении системы.

Зачем контроллеру интерфейсы связи?

Интерфейсы связи нужны для обмена данными с панелью оператора, датчиками по цифровой шине и верхним уровнем автоматики. Через них выводят показания, задают уставки и собирают статистику. Наличие нужного интерфейса определяет, как контроллер встроится в вашу систему. Без нужного интерфейса контроллер придётся связывать через переходники, что усложняет монтаж.
