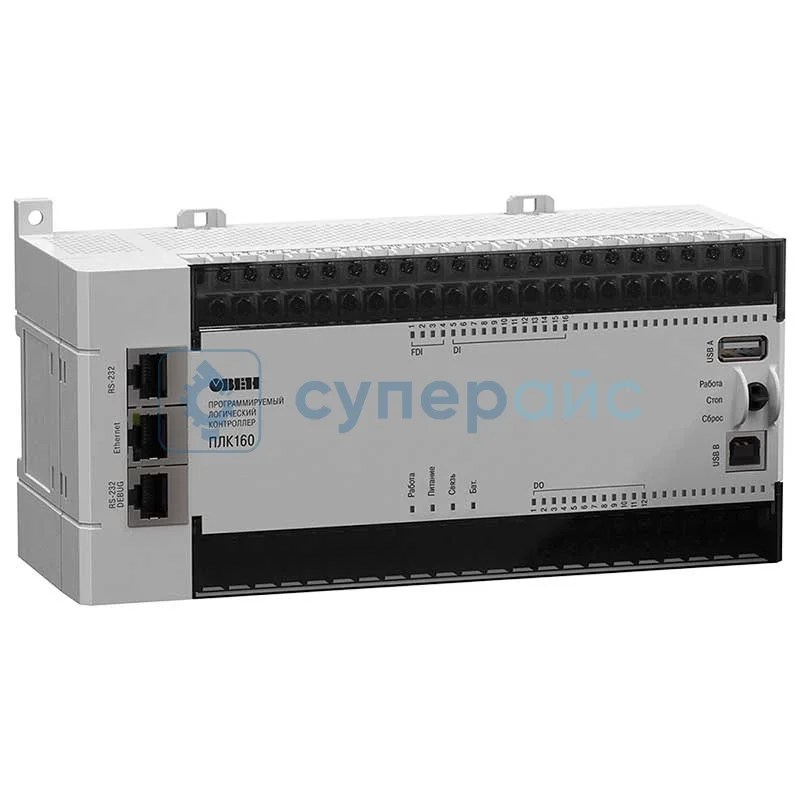

Программируемый логический контроллер Овен ПЛК160-24.И-М
Код товара: 29897
Гарантия 12 месяцев
О товаре Простое и удобное программирование в системе CODESYS V.2
Напряжение питания: 24 В
Тип встроенного входного элемента: 4 цифроаналоговых преобразователя (ЦАП), параметр – ток 4 - 20 мА
Система исполнения ПЛК: ограничение 100 Кбайт
68 170 руб.
68 170 руб.
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Простое и удобное программирование в системе CODESYS V.2
Напряжение питания: 24 В
Тип встроенного входного элемента: 4 цифроаналоговых преобразователя (ЦАП), параметр – ток 4 - 20 мА
Система исполнения ПЛК: ограничение 100 Кбайт
Технические характеристики Овен ПЛК160-24.И-М
| Серия | ПЛК160 [М02] |
| Напряжение питания | 24 В |
| Тип встроенного входного элемента | 4 цифроаналоговых преобразователя (ЦАП), параметр – ток 4 - 20 мА |
| Система исполнения ПЛК | ограничение 100 Кбайт |
| Функционал | |
| Наличие встроенных дискретных и аналоговых входов/выходов на борту | есть |
| Скоростные входы для обработки энкодеров | есть |
| Ведение архива работы оборудования или работа по заранее оговоренным сценариям при подключении к контроллеру USB-накопителей | есть |
| Простое и удобное программирование в системе CODESYS V.2 через порты USB Device, Ethernet, RS-232 Debug | есть |
| Передача данных на верхний уровень через Ethernet или GSM-сети (GPRS) | есть |
| 3 последовательных порта (RS-232, RS-485) |
увеличение количества входов-выходов; управление частотными преобразователями; подключение панелей операторов, GSM-модемов, считывателей штрих-кодов и т.д. |
| Применение |
в системах HVAC; в сфере ЖКХ (ИТП, ЦТП); для управления пищеперерабатывающими и упаковочными аппаратами; для управления климатическим оборудованием; для автоматизации торгового оборудования; в сфере производства строительных материалов; для управления малыми станками и механизмами |
| Вычислительные ресурсы | |
| Центральный процессор | 32-разрядный RISC-процессор 400 МГц на базе ядра ARM7 |
| Объем оперативной памяти (SDRAM) |
пользовательская программа: 1 Мб; данные пользовательской программы: 128 Кб; hеар: до 4 Мб; RAM-диск: 8 Мб |
| Объем энергонезависимой памяти | 6 Мб (Flash) |
| Объем Retain-памяти | 16 кБайт (MRAM) |
| Количество сокетов | 30 |
| Время выполнения пустого цикла | установленное по умолчанию (стабилизированное) – 1 мс |
| Число циклов перезаписи | не ограничено |
| Внешние интерфейсы | |
| USB-Host (подключение переферии и архивация на флеш-накопители) | есть |
| Питание +5 В в RS-232 | есть |
| Работа в мобильных сетях | SMS, CSD, GPRS |
| Быстродействующие дискретные входы | |
| Максимальная частота входного сигнала | до 100 кГц |
| Клеммник | |
| Тип клеммника | съёмный с невыпадающими винтами |
| Батарея / аккумулятор | |
| Источник питания для часов реального времени | батарея CR2032 |
| Способ замены | простая замена, без перепайки |
| ПО, Библиотеки и пр. | |
| Механизм записи Retain-памяти |
по событию (отключение питания); циклическая запись; по событию из пользовательской программы |
| USB-драйвер для подключения ПЛК к CODESYS | Windows 7 / 8 / 10 |
| Работа с быстрыми входами из прерывания высокочастотного таймера | есть |
| Цифровые (дискретные) входы | |
| Количество входов | 16, из них быстродействующих: 4 (DI1-DI4) |
| Тип входов по ГОСТ Р 51841-2001 | 1 и 2 |
| Напряжение питания дискретных входов | 24 ± 3 В |
| Максимальный входной ток дискретного входа, не более |
7 мА – при питании 24 В; 8,5 мА – при питании 27 В |
| Сигнал «логической единицы», соответствующий состоянию «Включено», дискретных входов для постоянного напряжения, (ток в цепи) | от 15 до 30 В (ток от 3 до 15 мА) |
| Сигнал «логического нуля», соответствующий состоянию «Выключено», дискретных входов для постоянного напряжения, (ток в цепи) | от минус 3 до 5 В (ток до 15 мА) |
| Минимальная длительность импульса, воспринимаемого дискретным входом |
1 мс – для обычных входов; 0,02 мс – для быстродействующих |
| Подключаемые входные устройства |
коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.); датчики, имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором; дискретные сигналы 24 ± 3 В |
| Дискретные выходы (контакты электромагнитных реле) | |
| Количество релейных выходных каналов | 12 |
| Максимальный ток, коммутируемый контактами реле, не более |
3 А (~ 250 В, частотой 50 Гц и cos ᵠ > 0,4); 3 А (= 30 В) |
| Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, не более | 50 мс (выходы DО1-DО12) |
| Механический ресурс реле, не менее |
300 000 циклов переключений – при максимальной коммутируемой нагрузке; 500 000 циклов переключений – при коммутации нагрузки менее половины от максимальной |
| Аналоговые входы | |
| Количество аналоговых входов | 8 |
| Тип поддерживаемых унифицированных сигналов |
ток 0(4) - 20 мА; ток 0 - 5 мА; напряжение 0 - 10 В |
| Разрядность АЦП | 14 бит |
| Входное сопротивление, не более |
в режиме измерения тока 170 Ом; в режиме измерения напряжения, не менее 200 кОм |
| Период опроса одного входа | 10 мс |
| Предел основной приведенной погрешности преобразования | ± 0,25 % |
| Предел дополнительной приведенной погрешности преобразования на каждые 10 градусов изменения температуры | ± 0,05 % |
| Аналоговые выходы | |
| Количество аналоговых выходов | 4 |
| Тип выходного сигнала | ток: 4 - 20 мА |
| Предел основной приведенной погрешности ЦАП | ± 0,5 % |
| Разрядность ЦАП | 10 бит |
| Минимальный период обновления выходов | 100 мс |
| Питание аналоговых выходов, внешнее | 24 ± 3 В |
| Предел допускаемой дополнительной приведенной погрешности аналоговых выходов, вызванной изменением температуры окружающего воздуха от нормальной на каждые 10 °С изменения температуры | не более 0,5 предела допускаемой основной приведенной погрешности аналоговых выходов |
| Интерфейсы связи | |
| Ethernet 100 Base-T | |
| Поддерживаемые промышленные протоколы |
ModBus-TCP; CODESYS Gateway; TCP-IP; UDP-IP; CODESYS Network Variables (over UDP); РРР |
| Скорость передачи | 10, 100 Мбит/с |
| RS-485 | |
| Поддерживаемые протоколы |
ModBus-RTU; ModBus-ASCII; DCON; ОВЕН |
| Скорость передачи | 300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит / с |
| RS-232 | |
| Поддерживаемые протоколы |
ModBus-RTU; ModBus-ASCII; DCON; ОВЕН |
| Скорость передачи | 300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит / с |
| RS-232 Debug | |
| Поддерживаемые протоколы |
ModBus-RTU; ModBus-ASCII; DCON; CODESYS GateWay; ОВЕН |
| Скорость передачи | 300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит / с |
| USB Device | |
| Поддерживаемые протоколы | CDC |
| Скорость передачи | 115200 бит / с |
| USB Host | |
| Поддерживаемые протоколы | MSD / HID / FTDI, USB 1.0 / 1.1 |
| Часы реального времени | |
| Погрешность хода, не более |
при температуре +25 °С: 5 секунды в сутки; при температуре -20 и +55 °С: 20 секунд в сутки |
| Встроенный источник выдачи звукового сигнала | есть |
| Трехпозиционный переключатель на передней панели контроллера | есть |
| Заводские сетевые настройки | |
| IP-адрес | 10.0.6.10 |
| Маска IP-адреса | 255.255.255.0 |
| IP-адрес шлюза | 10.0.6.1 |
| DNS | 8.8.8.8; 8.8.4.4 |
| Общие характеристики | |
| Напряжение питания |
от 12 до 30 В постоянного тока при Т > -20 °С; от 12 до 26 В постоянного тока при -40 °С > Т > -20 °С; (номинальное 24 В) |
| Потребляемая мощность | не более 45 ВА |
| Пусковой ток, не более |
10 А – при напряжении 90 В; 44 А – при напряжении 230 В; 54 А – при напряжении 264 В |
| Длительность переходного процесса, не более |
3 мс – при напряжении 90 В; 2 мс – при напряжении 230 В; 2 мс – при напряжении 264 В |
| Выходное напряжение встроенного источника питания |
24 ± 3 В, ток потребления не более 400 мА; от 9 до 26 В постоянного тока при -40 °С > Т > -20 °С; (номинальное 12 или 24 В) |
| Максимальный ток питания подключаемых устройств |
до 250 мА3 (RS-232-Debug / RS-232); до 150 мА (USB-Host) |
| Индикация на передней панели | светодиодная |
| Степень защиты корпуса по ГОСТ 14254–96 |
IP20 – со стороны передней панели; IP00 – со стороны клемм |
| Средняя наработка на отказ | 60 000 ч |
| Средний срок службы | 8 лет |
| Рабочая температура | -40 - 55 °C |
| Габариты изделия | 208 х 110 х 83 мм |
| Вес нетто | 1,2 кг |
| Комплектация |
контроллер Овен ПЛК160-24.И-М – 1 шт; кабель КС14 – 1 шт; заглушка Ethernet – 3 шт; паспорт и гарантийный талон – 1 экз; краткое руководство – 1 экз; быстрый старт – 1 экз |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
