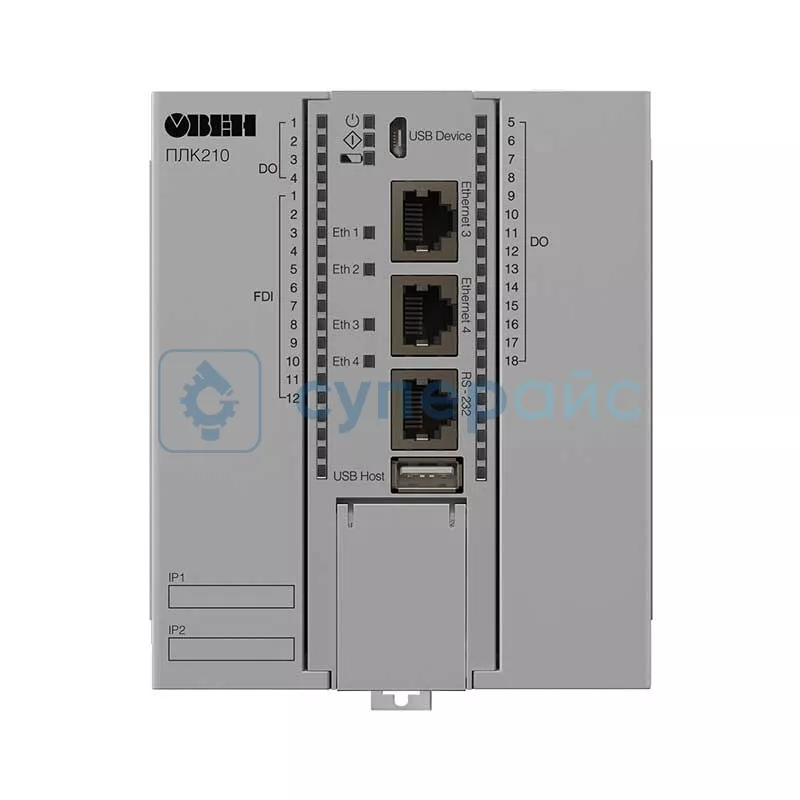

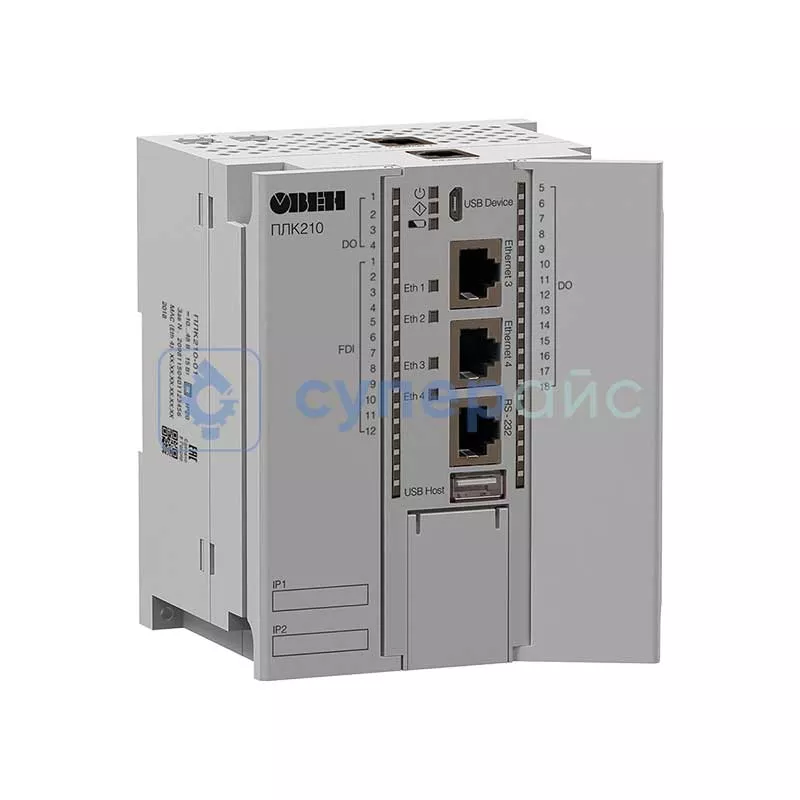

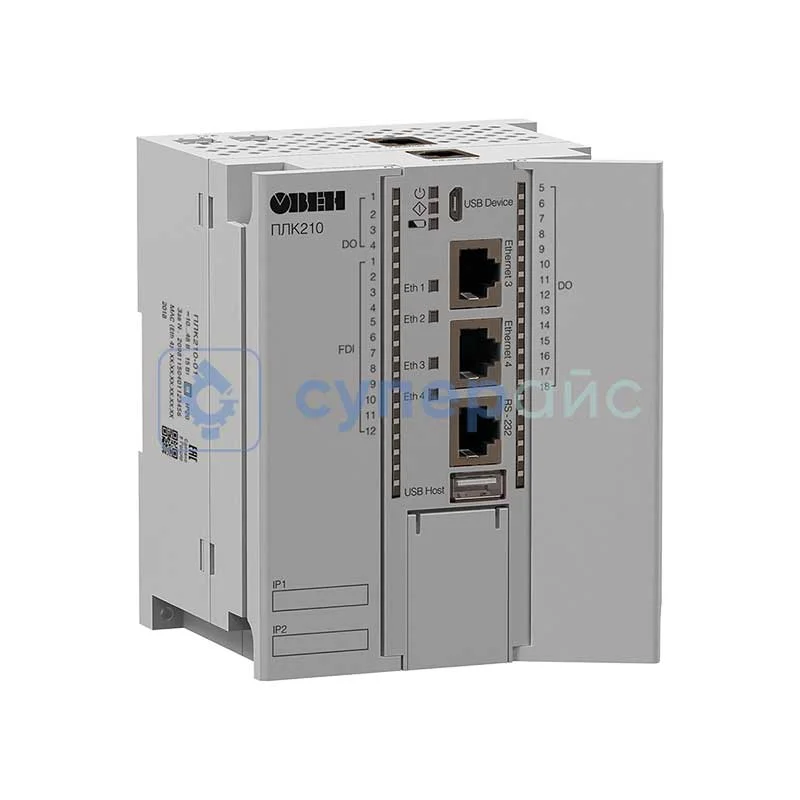

Программируемый модуль Овен ПЛК210-13-CS
Артикул (код товара): 29887
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
86 229 ₽
86 229 ₽
включая НДС: 22%
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
29887
Модель (серия)
ПЛК210-13-CS
Производитель (бренд)
Страна производства
Россия
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Овен ПЛК210-13-CS
Общие данные
Артикул (код товара)
29887
Производитель (бренд)
Модель (серия)
ПЛК210-13-CS
Страна производства
Россия
Гарантия, мес.
12
Описание Овен ПЛК210-13-CS
Технические характеристики Овен ПЛК210-13-CS
| Серия | ПЛК210-PL |
| Дискретные входы (DI) | 24 DI: 8 – быстрые до 100 кГц / 16 – ключи до 20 Гц |
| Дискретные выходы (DO) | 16 DO: 8 – быстрые ключи до 100 кГц / 8 – ключи до 300 Гц |
| Ионистор | есть |
| Функционал | |
| Поддержка промышленных протоколов Modbus RTU/ASCII/TCP, OPC UA (Server), MQTT (client/broker), SNMP (Manager/Agent) | есть |
| Поддержка протоколов тепло- и электросчетчиков, возможность реализации нестандартных протоколов | есть |
| Поддержка GSM/GPRS-модемов | есть |
| Поддержка прикладных протоколов NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard | есть |
| Возможность подключения к СУБД MySQL и MsSQL | есть |
| Поддержка Web-визуализации CODESYS | есть |
| Web-интерфейс для настройки и диагностики контроллера | есть |
| Простое подключение к OwenCloud | есть |
| Двойной ввод питания для резервирования по питанию | есть |
| Поддержка кольцевой топологии Ethernet при подключении модулей Мх210 (STP/RSTP) | есть |
| Встроенный Firewall | есть |
| Крепление на DIN-рейку или на стену | есть |
| Съемные клеммники с невыпадающими винтами | есть |
| Вычислительные ресурсы | |
| Центральный процессор | 4х Cortex-А55 1,8 ГГц |
| Объем флеш-памяти (тип памяти) | 8 ГБ (eMMC) |
| Объем оперативной памяти (тип памяти) | 2 ГБ (DDR4) |
| Объем Retain-памяти (тип памяти) | 64 Кбайт (MRAM) |
| Время выполнения пустого цикла (стабилизированное) | 3 мс |
| Операционная система | Linux |
| Интерфейсы связи | |
| Ethernet 100 Base-T | |
| Количество портов |
4 × Ethernet 10/100 Мбит/c (RJ45): порты 1–3 – коммутатор; порт 4 – отдельный сетевой адаптер |
| Поддерживаемые промышленные протоколы |
Modbus-TCP (Master / Slave); OPC UA (Server); MQTT (Client/Broker); SNMP (Manager/Agent) |
| Поддерживаемые прикладные протоколы |
NTP; FTP, FTPS; HTTP, HTTPS; SSH; SMTP/IMAP/POP3; OpenVPN, WireGuard |
| RS-485 | |
| Количество портов | 2 |
| Поддерживаемые протоколы |
Modbus RTU (Master / Slave); Modbus ASCII (Master / Slave); ОВЕН (Master); протоколы тепло- и электросчетчиков |
| Скорость передачи | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит / с |
| Подтягивающие резисторы | есть |
| RS-232 | |
| Количество портов | 1 (сигналы Rx, Tx, GND) |
| Поддерживаемые протоколы |
Modbus RTU (Master / Slave); Modbus ASCII (Master / Slave); ОВЕН (Master); протоколы тепло- и электросчетчиков |
| Скорость передачи | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит / с |
| USB Device | |
| Количество портов | 1 × micro USB (RNDIS) |
| Поддерживаемые протоколы |
CODESYS Gateway; FTP; HTTP; HTTPS; SSH |
| Подключаемые накопители | |
| USB Host | |
| Количество разъёмов | 1 × USB type A |
| Поддерживаемые устройства | MSD / FTDI, USB 2.0 |
| SD card | |
| Количество разъёмов | 1 |
| Поддерживаемые устройства | microSD |
| Максимальная ёмкость |
4 ГБ (microSD); 32 ГБ (microSDHC); 512 ГБ (microSDXC) |
| Часы реального времени | |
| Погрешность хода, не более |
при температуре +25 °С: 3 секунды в сутки; при температуре -20 и +55 °С: 18 секунд в сутки |
| Тип источника питания | батарея CR2032 |
| Срок работы на одной батарее | 5 лет |
| Дискретные входы (DI и FDI) | |
| Дискретные входы (DI) | определение логического уровня |
| Дискретные входы (FDI) | определение логического уровня / счётчик высокочастотных импульсов / измерение частоты / обработка сигналов энкодера |
| Тип входов по ГОСТ IEC 61131-2 | 1 |
| Максимальный ток «логической единицы» | 5,5 мА |
| Максимальный ток «логического нуля» | 1,2 мА |
| Напряжение «логической единицы» | 9 - 30 В |
| Напряжение «логического нуля» | 0 - 5,5 В |
| Гистерезис выключения «логической единицы», не менее | 0,5 В |
| Подключаемые входные устройства (DI) | контактные датчики, трехпроводные датчики имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором |
| Подключаемые входные устройства (FDI) | контактные датчики, трехпроводные датчики имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором, AB и ABZ энкодеры |
| Минимальная длительность импульса, воспринимаемая входом (DI) | 25 мс |
| Минимальная длительность импульса, воспринимаемая входом (FDI) | 5 мс |
| Максимальная частота входного сигнала (DI) | 20 Гц |
| Максимальная частота входного сигнала (FDI) | 95 кГц / 45 кГц / 66 кГц |
| Дискретные выходы (DO) типа электромагнитное реле | |
| Тип контакта | нормально-разомкнутый контакт |
| Режимы работы |
переключение логического состояния; генерация ШИМ-сигнала; генерация заданного количества импульсов |
| Максимальный ток коммутации |
5 А (при переменном напряжении не более 250 В (СКЗ), 50 Гц, резистивная нагрузка; 3 А (при постоянном напряжении не более 30 В, резистивная нагрузка) |
| Максимальное напряжение на контакты реле |
264 В (СКЗ) переменного напряжения; 30 В постоянного напряжения |
| Минимальный ток коммутации | 10 мА |
| Категория применения по ГОСТ IEC 60947-5-1:2014 | АС-15, С300 |
| Механический ресурс реле, не менее | 5 000 000 переключений |
| Электрический ресурс реле, не менее |
35 000 переключений при 3 А, 30 В постоянного напряжения; 50 000 переключений при 5 А, 250 В (СКЗ) переменного напряжения; 50 000 переключений при категории применения С300 |
| Время переключения контактов реле из состояния «лог. 0» в «лог. 1» или обратно, не более | 10 мс |
| Параметры ШИМ | |
| Максимальная частота | 1 Гц (при коэффициенте заполнения 0,05) |
| Минимальная длительность импульса ШИМ | 50 мс |
| Дискретные выходы (DO и FDO) типа транзисторный ключ | |
| Дискретный выходы (DO) | переключение логического сигнала |
| Быстрые дискретные выходы (FDO) |
переключение логического сигнала; генерация ШИМ сигнала; генерация заданного количества импульсов |
| Режим включения выхода (DO / FDO) | верхний ключ / верхний и нижний ключи |
| Напряжение питания выходов | 10 - 36 В |
| Максимальный постоянный ток нагрузки |
верхний ключ: 0,85 А; верхний и нижний ключи: 0,15 А |
| Максимально допустимый кратковременный ток нагрузки |
верхний ключ: 1,3 А; верхний и нижний ключи: 0,19 А |
| Максимальная частота выходного сигнала (для резистивной нагрузки) (DO) | 300 Гц |
| Максимальная частота выходного сигнала (для резистивной нагрузки) (FDI) |
верхний ключ: 10 кГц; верхний и нижний ключи: 100 кГц |
| Минимальная длительность выходного сигнала (для резистивной нагрузки) (DO) | 3 мс |
| Минимальная длительность выходного сигнала (для резистивной нагрузки) (FDI) |
верхний ключ: 10 мкс; верхний и нижний ключи: 5 мкс |
| Максимальная емкость нагрузки (DO / FDI) |
верхний ключ: 100 000 мкФ; верхний и нижний ключи: 1 мкф |
| Типы защиты выходов |
защита от короткого замыкания при включении питания; защита от пониженного питания выходов; защита от перегрева выходного каскада; защита от перегрузки по току выхода; защита от обратного тока самоиндукции |
| Общие характеристики | |
| Количество портов питания | 2 (основной и резервный) |
| Напряжение питания | 10 - 36 В (номинальное 24 В) |
| Напряжение перехода от основного источника питания к резервному | 6 - 9 В |
| Потребляемая мощность, не более | 16 Вт |
| Защита от переполюсовки | есть |
| Степень защиты корпуса по ГОСТ 14254–96 | IP20 |
| Индикация на передней панели | светодиодная |
| Встроенное оборудование |
источник звукового сигнала; двухпозиционный тумблер СТАРТ / СТОП; кнопка СБРОС; сервисная кнопка |
| Средняя наработка на отказ | 60 000 ч |
| Средний срок службы | 8 лет |
| Рабочая температура | -20 - 55 °C |
| Габариты изделия | 105 х 124 х 83 мм |
| Вес нетто | 1,2 кг |
| Комплектация |
контроллер Овен ПЛК210-13-CS – 1 шт; кабель MicroUSB-USB 1.8 м – 1 шт; кабель RJ45-RJ45 0.15 м – 1 шт; комплект заглушек для портов – 1 шт; клемма 2EGT-5.0-02P-14 – 2 шт; паспорт и гарантийный талон – 1 экз; краткое руководство – 1 экз; быстрый старт – 1 экз |
Программируемый контроллер Овен ПЛК210-13-CS: Инновационная платформа для промышленной автоматизации нового поколения
Многофункциональный логический контроллер Овен ПЛК210-13-CS представляет собой передовое решение для интеллектуальных систем управления промышленными процессами. Архитектура устройства базируется на четырехъядерном процессоре Cortex-А55 с тактовой частотой 1,8 ГГц, что обеспечивает производительность для реализации сложных алгоритмов управления в реальном времени. Платформа функционирует под управлением операционной системы Linux и обладает расширенными сетевыми интерфейсами.
Вычислительная архитектура:
- 24 дискретных входа с категоризацией на высокоскоростные (до 100 кГц) и стандартные каналы
- 16 дискретных выходов с поддержкой продвинутых режимов работы
- Распределенная система питания с возможностью резервирования
- Многоуровневая система кибербезопасности с аппаратным фаерволом
- Гибридная система памяти: 8 ГБ eMMC, 2 ГБ DDR4 и 64 КБ MRAM
Коммуникационная панель:
Контроллер обладает разветвленной системой интерфейсов, включающей четыре автономных Ethernet-порта с поддержкой технологии STP/RSTP. Двухканальная шина RS-485 и интерфейс RS-232 обеспечивают совместимость с унаследованным оборудованием. Встроенная поддержка облачной аналитики OwenCloud и технологии web-визуализации создает основу для построения цифровых двойников производственных систем.
Операционные характеристики:
- Диапазон рабочих температур: -20°C до +55°C
- Степень защиты корпуса: IP20
- Напряжение питания: 10-36 В постоянного тока
- Средняя наработка на отказ: 60 000 часов
- Механический ресурс релейных выходов: 5 000 000 операций
Программная экосистема:
ПЛК210-13-CS поддерживает полный цикл разработки в среде CODESYS, обеспечивая совместимость с библиотеками промышленных протоколов. Система сохраняет работоспособность при переходе на резервный источник питания благодаря технологии ионисторной буферизации. Аппаратная изоляция цепей и защита от переполюсовки гарантируют устойчивость к электромагнитным помехам и коммутационным перенапряжениям.
Модуль Овен представляет собой универсальную платформу для создания цифровых систем управления следующего поколения, объединяя в себе мощность корпоративных решений с надежностью промышленного оборудования. Модульная архитектура и масштабируемость системы позволяют адаптировать ее под требования конкретных технологических процессов.
Часто задаваемые вопросы
Когда стоит переходить с релейной схемы на ПЛК?
Когда логика перестаёт умещаться в десяток реле и таймеров или начинает регулярно меняться. Контроллер отделяет алгоритм от проводки: правка занимает минуты вместо перекоммутации щита. Он также нужен, если требуется регулирование по датчикам, архив событий и обмен с диспетчерской. Для простой схемы включения насоса релейная логика остаётся дешевле.
Как понять, сколько входов и выходов нужно?
Составьте перечень всех сигналов объекта: дискретные датчики положения и аварий, аналоговые датчики температуры и давления, команды на пускатели и приводы. Затем добавьте резерв порядка двадцати процентов на каждый тип. Практика показывает, что после запуска почти всегда появляются дополнительные точки, а расширение системы обходится дороже изначального запаса.
В какой среде программируют такой контроллер?
Промышленные контроллеры программируют в средах, поддерживающих стандартные языки: релейные схемы, функциональные блоки, структурированный текст. Конкретную среду и версию указывает производитель контроллера. При выборе учитывайте опыт вашей команды: знакомая среда экономит недели на освоении, а готовые библиотеки блоков ускоряют разработку типовых узлов.
Что учесть при монтаже контроллера в щит?
Разведите питание контроллера отдельно от силовых цепей и поставьте защиту по входу. Сигнальные кабели прокладывайте вдали от частотных преобразователей и силовых пускателей, экраны заземляйте с одной стороны. Оставьте место для конвекции вокруг корпуса. Аварийное отключение оборудования выполняйте аппаратно, не полагаясь исключительно на программную логику.
Документация и ПО Овен ПЛК210-13-CS
Название
Язык
Версия
Размер и тип
Руководство пользователя программируемых контроллеров Овен ПЛК210 модификации 1х
Язык:
Русский
Версия:
1.24
Размер и тип:
1.91 МБ,
PDF
