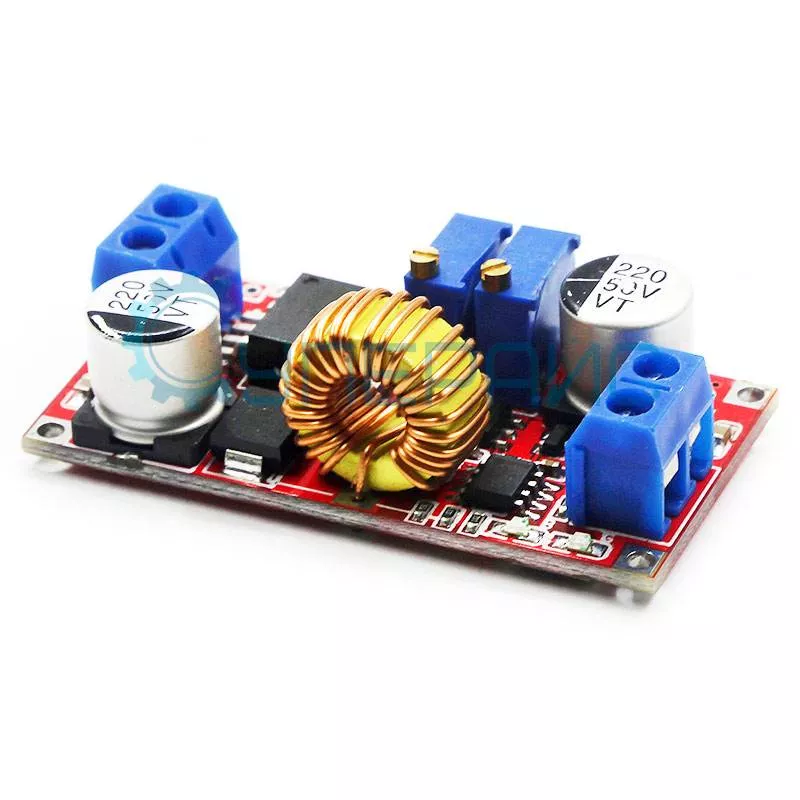

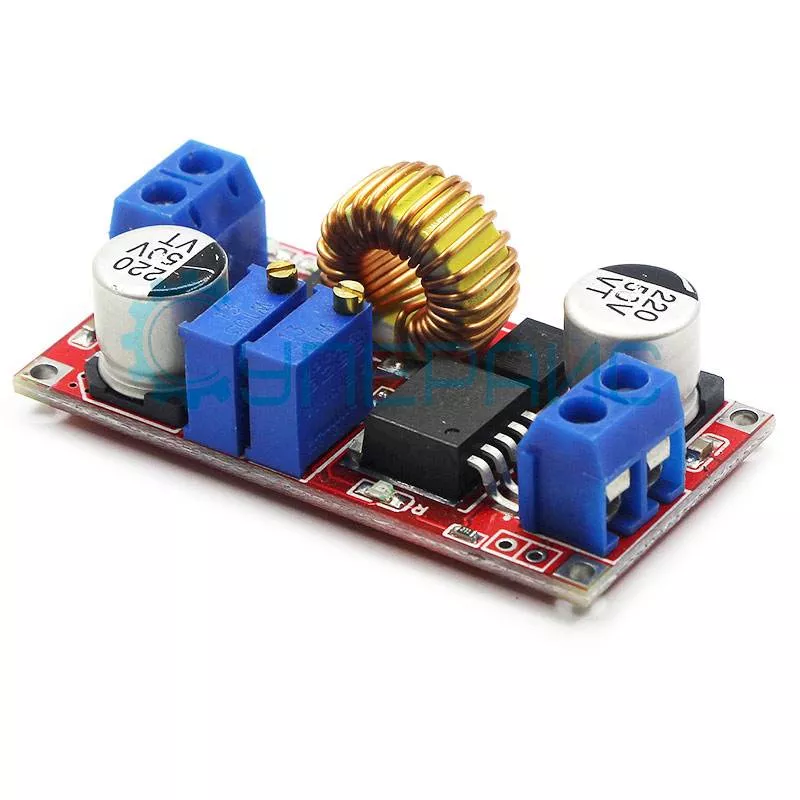

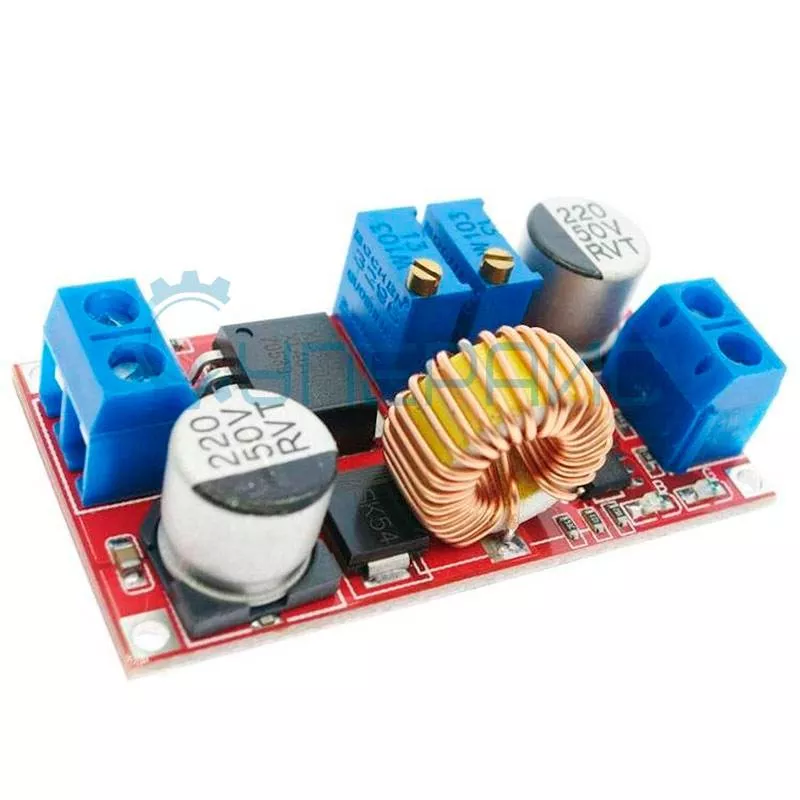

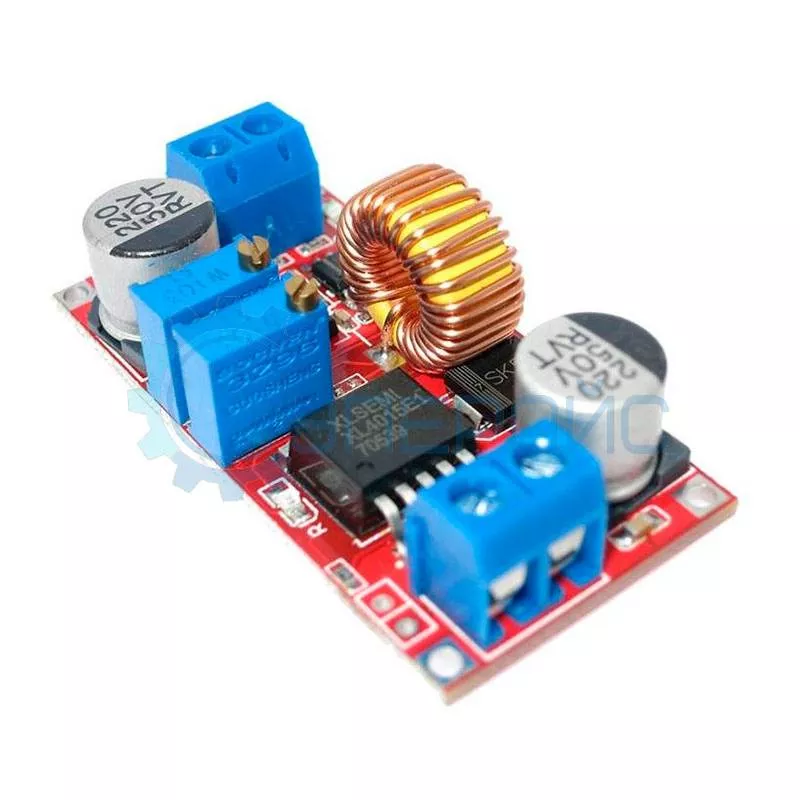

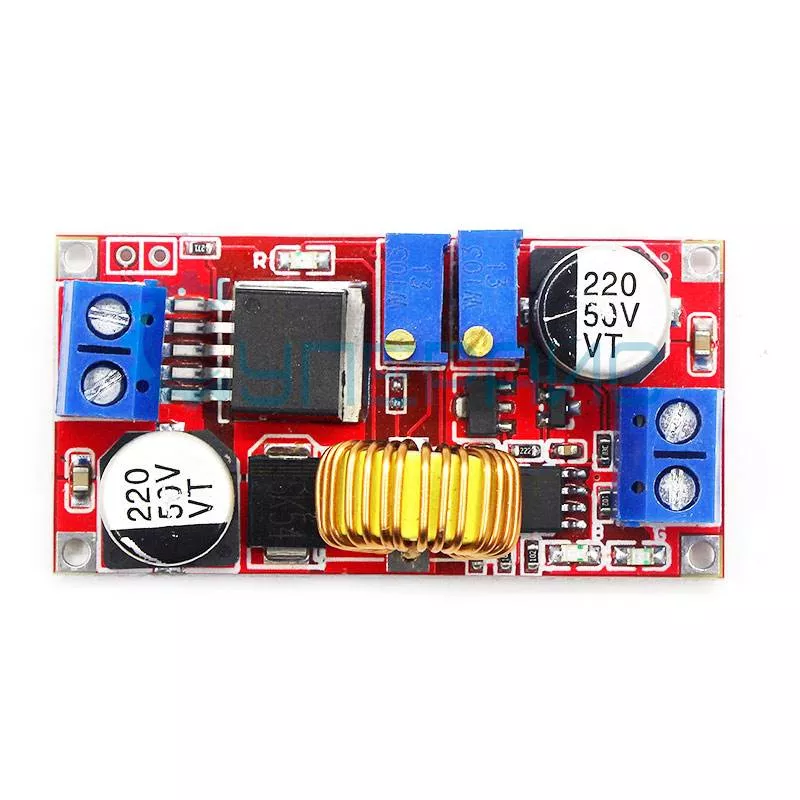

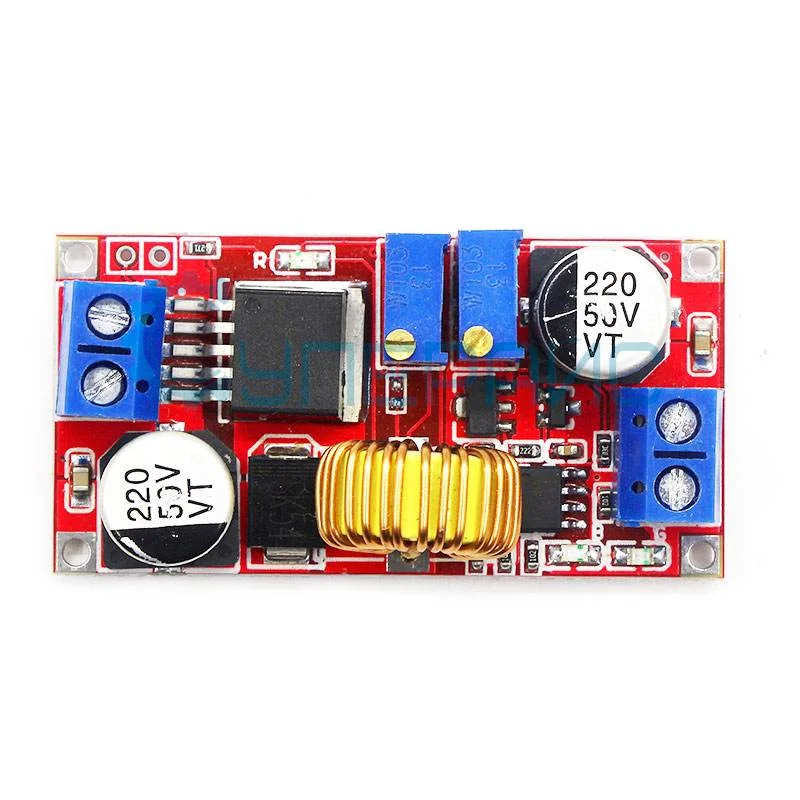

Преобразователь XL4015 регулируемый подстроечными резисторами
Артикул (код товара): 8304
НДС 22%
210 ₽
210 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 56 шт.
Артикул (код товара)
8304
Модель (серия)
XL4015
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
6
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики DC-DC XL4015
Общие данные
Артикул (код товара)
8304
Производитель (бренд)
Модель (серия)
XL4015
Страна производства
Китай
Гарантия, мес.
6
Основные характеристики
Тип
Макс. вход. напряжение, В
Макс. вых. напряжение, В
Мин. вход. напряжение, В
Мин. вых. напряжение, В
Мощность, Вт
Кол-во каналов
Тип микросхемы
XL4015
КПД (%)
до 96%
Безопасность и защита
Защ. функции (режимы защиты)
Защита от короткого замыкания
Защита от перегрева
Защита от перегрева
Встроенные функции и опции
Общие характеристики
Индикация
Нет
ИПД (Interfaces / Inputs and Outputs)
Нет
Рабочая температура
-40 - +85 °C
Тип монтажа
на плату
Габариты и вес

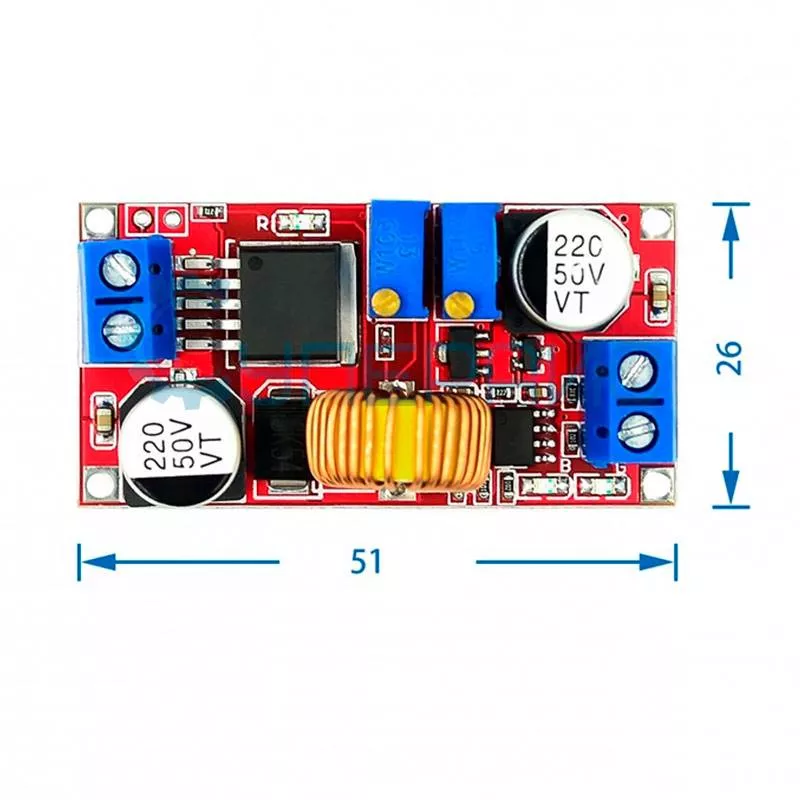

Габариты прибора
51 x 26 x 15 мм
Габариты упаковки
50 x 30 x 20 мм
Вес брутто, кг
0,02
Комплектация
Комплектация
импульсный понижающий преобразователь XL4015 - 1 шт
Макс. вых. ток, А
Топология
Описание DC-DC XL4015
Обратите внимание: входное напряжение преобразователя не должно быть меньше выходного напряжения! Внимательно отнеситесь к настройкам платы.
Часто задаваемые вопросы
Какое напряжение можно получить на выходе модуля?
Выход регулируется в диапазоне от 1.25 до 36 В при входном напряжении 4-38 В. Топология понижающая (Buck), поэтому выходное напряжение всегда ниже входного. Точность регулировки - 1 %.
Какой максимальный ток выдаёт преобразователь?
До 5 А, ток тоже настраивается плавно, от 0 А. Максимальная мощность - 75 Вт, но такую отдачу модуль держит только с установленным радиатором.
Как настраивать ток и напряжение на плате?
На модуле стоят два подстроечных резистора: один плавно регулирует напряжение, второй - ток. Есть индикатор питания, так что видно, когда на выход подаётся напряжение.
Для чего можно применить этот модуль?
Его ставят как понижающий блок с защитой от перегрузки по току, используют в самодельных зарядных устройствах и как драйвер светодиодов на постоянном токе. Частота преобразования 180 кГц, КПД доходит до 96 %.
Есть ли у модуля защита от перегрузки и перегрева?
Да. Предусмотрена защита от короткого замыкания, а при токе выше 8 А и перегреве выход отключается автоматически. Рабочий диапазон температур - от -40 до 85 °C.
Документация и ПО DC-DC XL4015
Название
Язык
Версия
Размер и тип
Спецификация на микросхему XL4015 (Datasheet)
Язык:
Английский
Версия:
1.5
Размер и тип:
794 Кб,
PDF
Отзывы DC-DC XL4015
Guest
21.11.2020 02:59:14
купил 2 шт обе при подключении окозалося что не понижает не повышает . какое напрежения в ходит такое и выходит несмотря на все попытки отрегулировать!
SUPEREYES.RU
Ответ Guest 02.02.2026 00:34
Здравствуйте!
Спасибо за обратную связь. Мы очень опечалены сложившейся ситуацией и искренне переживаем, что Вы остались недовольны качеством преобразователя. Для нас очень важно качество реализуемых товаров, поэтому мы хотели бы разобраться в этом вопросе. Ранее мы не получали нареканий на данный товар от клиентов.
Проверили несколько преобразователей на складе, брака не обнаружили.
Ассортиментная матрица растет стремительно, но за качество товара мы отвечаем, как и прежде. Мы закупаем оборудование у проверенных поставщиков и предоставляем гарантию 6 месяцев на все преобразователи, и если встречается брак, мы всегда готовы его оперативно заменить или вернуть деньги. К сожалению, для решения Вашего вопроса, предоставленной Вами информации недостаточно. Для того, чтобы оперативно разобраться в ситуации, пожалуйста, опишите более детально возникшую проблему нам на электронный адрес sales@supereyes.ru, указав номер Вашего заказа.
Надеемся на понимание и содействие.
С уважением, Администрация интернет-магазина Суперайс
Спасибо за обратную связь. Мы очень опечалены сложившейся ситуацией и искренне переживаем, что Вы остались недовольны качеством преобразователя. Для нас очень важно качество реализуемых товаров, поэтому мы хотели бы разобраться в этом вопросе. Ранее мы не получали нареканий на данный товар от клиентов.
Проверили несколько преобразователей на складе, брака не обнаружили.
Ассортиментная матрица растет стремительно, но за качество товара мы отвечаем, как и прежде. Мы закупаем оборудование у проверенных поставщиков и предоставляем гарантию 6 месяцев на все преобразователи, и если встречается брак, мы всегда готовы его оперативно заменить или вернуть деньги. К сожалению, для решения Вашего вопроса, предоставленной Вами информации недостаточно. Для того, чтобы оперативно разобраться в ситуации, пожалуйста, опишите более детально возникшую проблему нам на электронный адрес sales@supereyes.ru, указав номер Вашего заказа.
Надеемся на понимание и содействие.
С уважением, Администрация интернет-магазина Суперайс
Александр
19.10.2021 00:50:45
Здравствуйте, читал выше комментарий о том, что не регулируются, сначала и мой так себя повел(без нагрузки), нагрузив лампочкой все заработало, и ток, и напряжение.
Александр
19.10.2021 01:12:05
Более точная информация, запустился только один из трех.
SUPEREYES.RU
Ответ Александр 02.02.2026 00:35
Здравствуйте, Александр! Спасибо, что нашли время и оставили отзыв, для нас это очень важно.
К сожалению, для решения Вашего вопроса, предоставленной Вами информации недостаточно. Для того, чтобы оперативно разобраться в ситуации, пожалуйста, опишите более детально возникшую проблему написав нам на электронный адрес sales@supereyes.ru, указав номер Вашего заказа.
Надеемся на понимание и содействие.
С уважением, Администрация интернет-магазина Суперайс
К сожалению, для решения Вашего вопроса, предоставленной Вами информации недостаточно. Для того, чтобы оперативно разобраться в ситуации, пожалуйста, опишите более детально возникшую проблему написав нам на электронный адрес sales@supereyes.ru, указав номер Вашего заказа.
Надеемся на понимание и содействие.
С уважением, Администрация интернет-магазина Суперайс
GOLUBTSOV GRIGORY
28.11.2022 19:54:56
Получил три штуки. Сначала смог понизить только на одном (12 -5) ....Остальные не реагировали на потенциометр( болтик на правом голубом резисторе) ....затем понял \ почитал...Их, эти болтики надо крутить ( выкручивать по-моему) очень долго , порядка 15 20 полных оборотов, и они начинают понижать. Брал для подачи питания с бесперебойника 12 вольт на коммутатор и роутер 5V и общей нагрузкой 1 А. три месяца работают.
SUPEREYES.RU
Ответ GOLUBTSOV GRIGORY 02.02.2026 00:44
Здравствуйте!
Спасибо за ваш отзыв! Уверены, он будет полезен и другим людям.
Приятно осознавать, что вы активно пользуетесь преобразователем напряжения XL4015.
Мы с особым трепетом относимся, когда вы делитесь своим опытом использования приобретаемого у нас оборудования. Рады, что купленные у нас преобразователи показывают себя как надежные приборы и помогают успешно реализовывать ваши проекты.
Будем рады продолжению сотрудничества в дальнейшем!
С уважением, Администрация интернет-магазина Суперайс
Спасибо за ваш отзыв! Уверены, он будет полезен и другим людям.
Приятно осознавать, что вы активно пользуетесь преобразователем напряжения XL4015.
Мы с особым трепетом относимся, когда вы делитесь своим опытом использования приобретаемого у нас оборудования. Рады, что купленные у нас преобразователи показывают себя как надежные приборы и помогают успешно реализовывать ваши проекты.
Будем рады продолжению сотрудничества в дальнейшем!
С уважением, Администрация интернет-магазина Суперайс
Константин Р
25.05.2023 12:03:21
Отличная понижающая плата с компактными размерами, работает без проблем меня всем устроила, советую к заказу
SUPEREYES.RU
Ответ Константин Р 02.02.2026 00:44
Здравствуйте, Константин!
Благодарим вас за ваш отзыв о преобразователе XL4015! Мы рады, что она полностью соответствует вашим ожиданиям и удовлетворяет ваши потребности.
Спасибо, что рекомендуете понижающую плату к покупке. Ваше доверие и поддержка очень важны для нас.
Искренне надеемся ещё не раз встретить вас на supereyes.ru.
С уважением и наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Благодарим вас за ваш отзыв о преобразователе XL4015! Мы рады, что она полностью соответствует вашим ожиданиям и удовлетворяет ваши потребности.
Спасибо, что рекомендуете понижающую плату к покупке. Ваше доверие и поддержка очень важны для нас.
Искренне надеемся ещё не раз встретить вас на supereyes.ru.
С уважением и наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Guest
06.11.2023 21:17:23
У того кто пишет "ОКОЗАЛОСЯ", ничего работать не должно. Вот это грамотей.
vatslav
01.02.2026 05:19
Схемотехника стандартная, но для настройки работы нужно соблюсти ряд весьма очевидных условий, если лень было ходить в универе на лекции по электропитанию, то они описаны в даташите на ДС/ДС по работе с CU и СI. Защита от переполюсовки и КЗ несколько условная , основная проблема в чувствительности самой ИМС преобразователя. Вылетает сразу, с характерным запахом и Йелоустоуноской кальдерой на корпусе, вместе с обвеской, а иногда обвеска еще и целой остается. Если нет критических условий эксплуатации, то работает сносно, согласно даташита ИМС конвертера.
SUPEREYES.RU
Ответ vatslav 02.02.2026 00:49
Здравствуйте!
Благодарим вас за такой подробный и профессиональный отзыв. Мы очень ценим, когда клиенты делятся техническими нюансами работы с оборудованием.
Вы абсолютно правы: для стабильной работы этого модуля критически важно соблюдать требования технической документации и понимать принципы работы режимов стабилизации тока и напряжения. Ваши замечания касательно чувствительности микросхемы и условности встроенных защит — крайне полезная информация для других радиолюбителей, которая поможет им избежать перегорания компонентов.
Рады, что при соблюдении штатных условий эксплуатации преобразователь справляется со своими задачами. Будем рады видеть вас снова!
С уважением, Администрация магазина Суперайс
Благодарим вас за такой подробный и профессиональный отзыв. Мы очень ценим, когда клиенты делятся техническими нюансами работы с оборудованием.
Вы абсолютно правы: для стабильной работы этого модуля критически важно соблюдать требования технической документации и понимать принципы работы режимов стабилизации тока и напряжения. Ваши замечания касательно чувствительности микросхемы и условности встроенных защит — крайне полезная информация для других радиолюбителей, которая поможет им избежать перегорания компонентов.
Рады, что при соблюдении штатных условий эксплуатации преобразователь справляется со своими задачами. Будем рады видеть вас снова!
С уважением, Администрация магазина Суперайс
