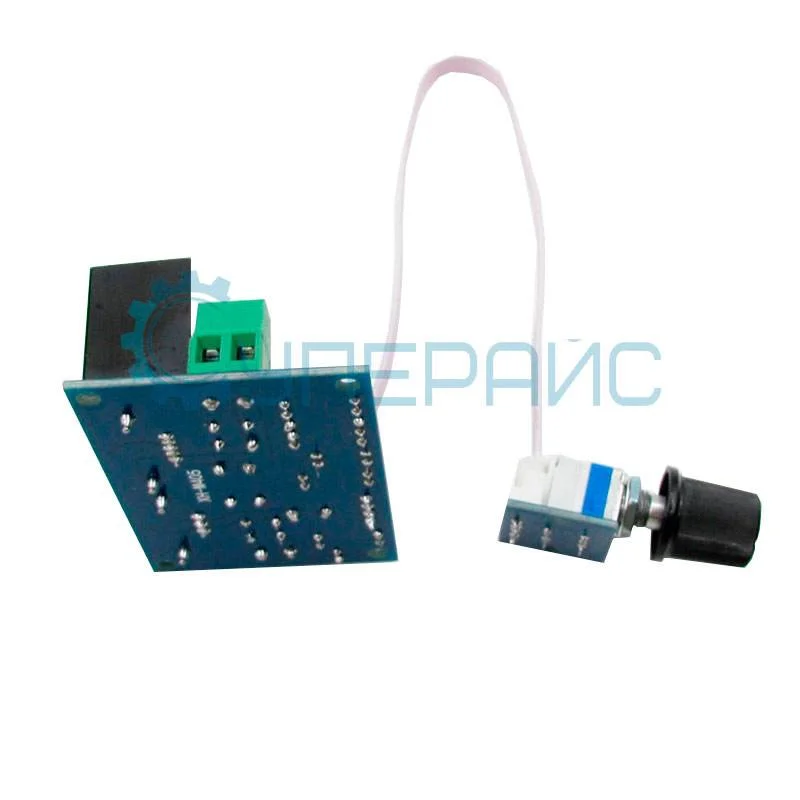

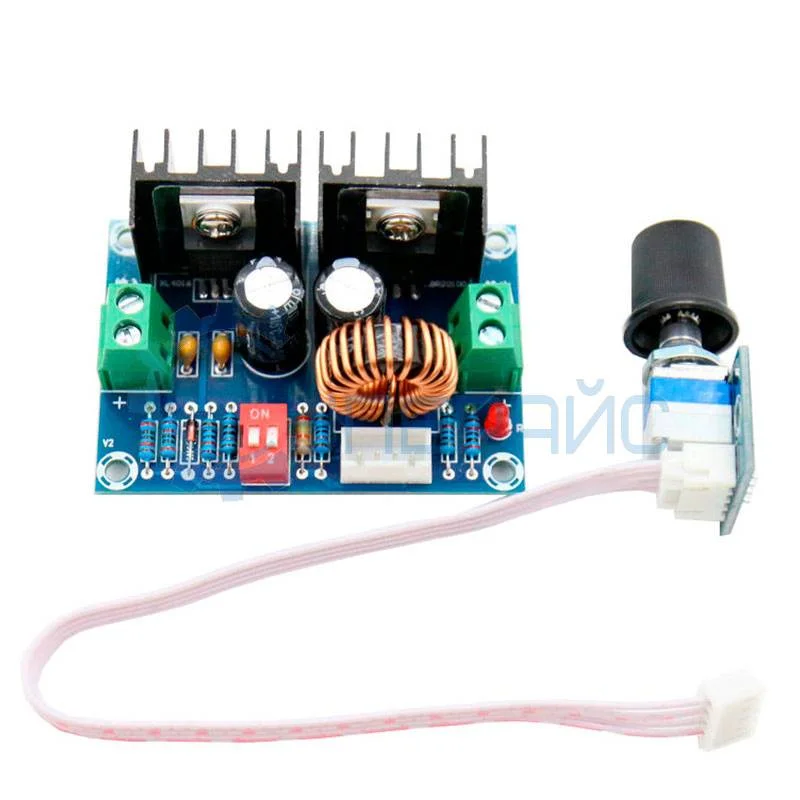

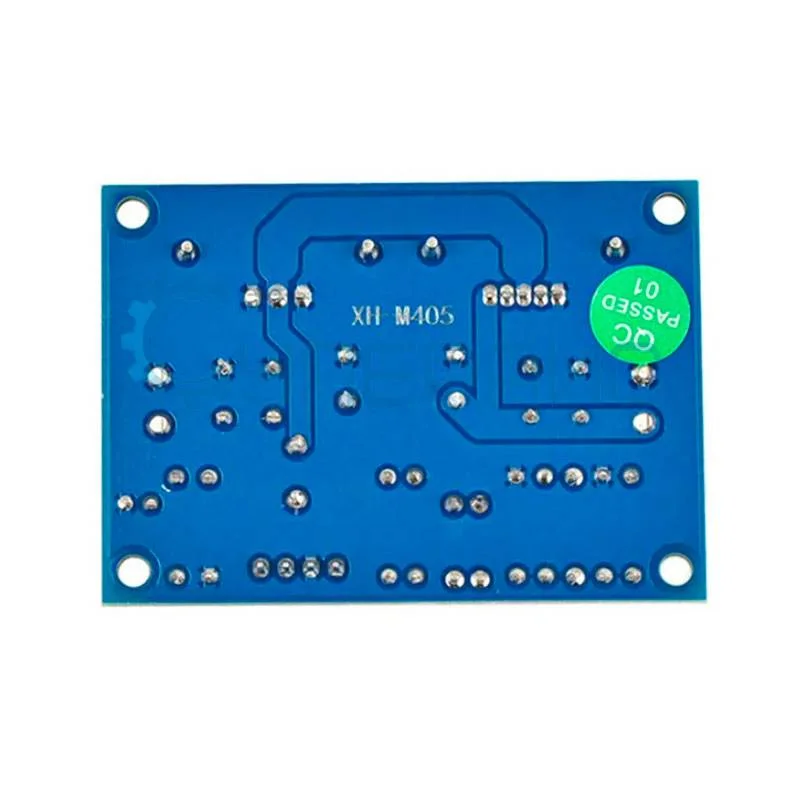

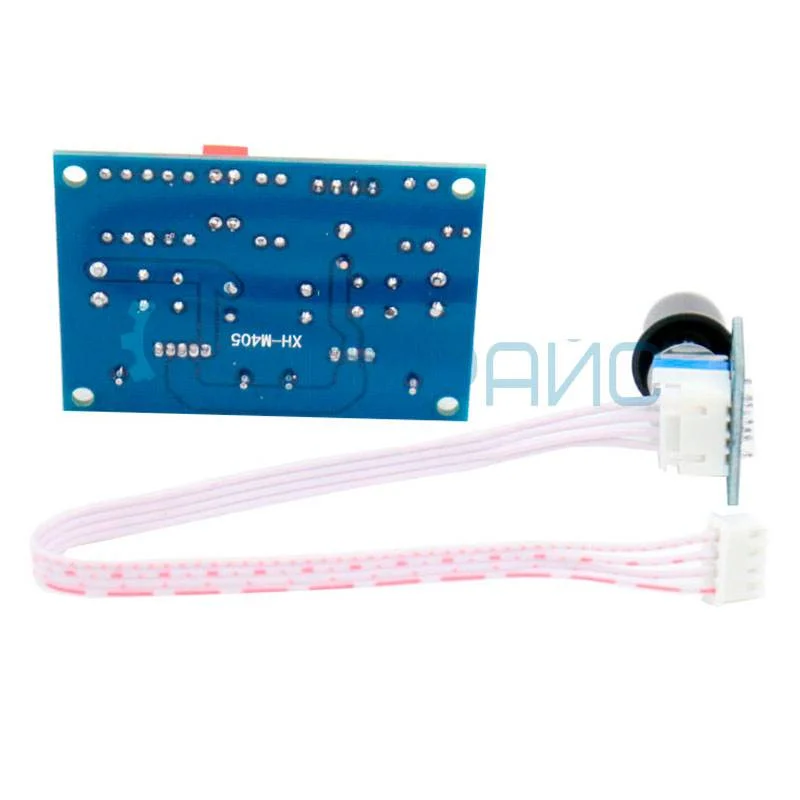

Понижающий DC-DC XH-M405 с внешним потенциометром
Артикул (код товара): 8383
290 ₽
290 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 71 шт.
Артикул (код товара)
8383
Модель (серия)
XH-M405
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
6
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики XH-M405
Общие данные
Артикул (код товара)
8383
Производитель (бренд)
Модель (серия)
XH-M405
Страна производства
Китай
Гарантия, мес.
6
Основные характеристики
Тип
Макс. вход. напряжение, В
Макс. вых. напряжение, В
Мин. вход. напряжение, В
Мин. вых. напряжение, В
Мощность, Вт
Кол-во каналов
Тип микросхемы
XL4016
Рабочая высота, мм
20 - 90 %
КПД (%)
94%
Макс. вых. ток, А
Топология
Безопасность и защита
Защ. функции (режимы защиты)
Защита от перегрузки по току (защита от сверхтока)
Защита от короткого замыкания
Защита от перегрева
Защита от короткого замыкания
Защита от перегрева
Встроенные функции и опции
Возм. регулировки вых. напряжения
Возм. регулировки вых. тока
Дополнительные функции
светодиодный индикатор, защита от перегрева, защита от короткого замыкания, защита от перегрузки по току, регулировка напряжения, Buck
Общие характеристики
Индикация
Нет
ИПД (Interfaces / Inputs and Outputs)
Нет
Рабочая температура
-20 - 60 °C
Тип монтажа
на плату
Габариты и вес

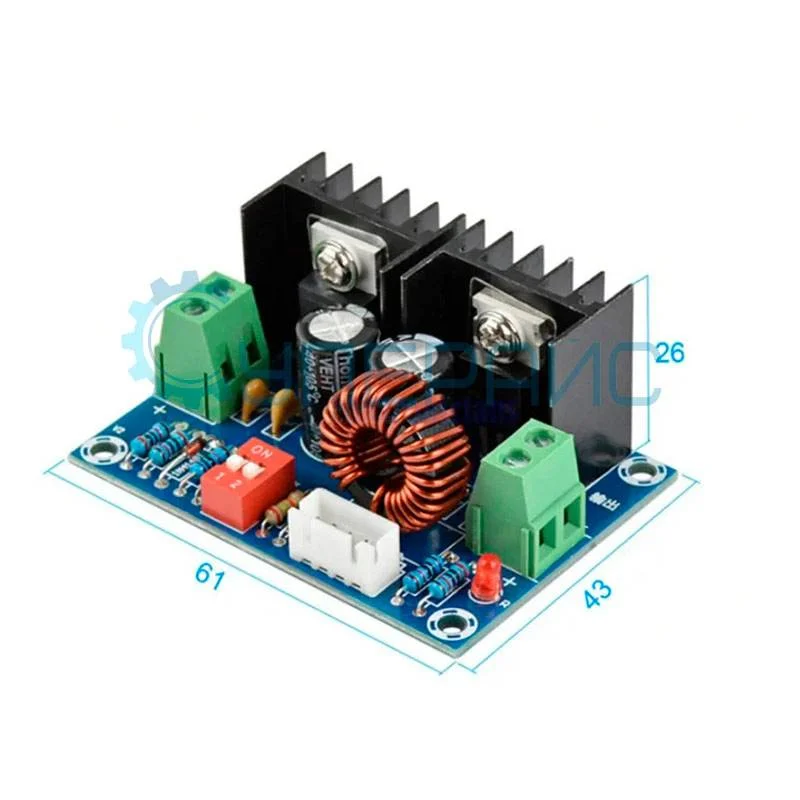

Габариты прибора
67 x 43 x 27 мм
Габариты упаковки
90 x 60 x 40 мм
Вес брутто, кг
0,065
Комплектация
Комплектация
DC-DC преобразователь XH-M405 - 1 шт
Описание XH-M405
Обратите внимание: входное напряжение преобразователя не должно быть меньше выходного напряжения! Внимательно отнеситесь к настройкам платы.
Часто задаваемые вопросы
В каких пределах регулируется выходное напряжение?
Выход настраивается от 1.25 до 36 В с точностью 1 %, а на вход можно подать от 4 до 40 В. Регулировка ведётся внешним потенциометром, так что подстроить напряжение удобно.
Какой ток и мощность выдаёт модуль?
Максимальный ток 8 А, но при нагрузке выше 5 А производитель советует ставить охлаждение. Предельная мощность 200 Вт.
Какая топология и чип у преобразователя?
Это понижающий преобразователь топологии Buck на чипе XL4016. Преобразование идёт по ШИМ на частоте 180 кГц, КПД до 94 %.
Как модуль защищён от аварий?
Предусмотрена защита от перегрева, короткого замыкания и перегрузки по току. Пульсации на выходе не превышают 120 мВ.
В каком температурном диапазоне он работает?

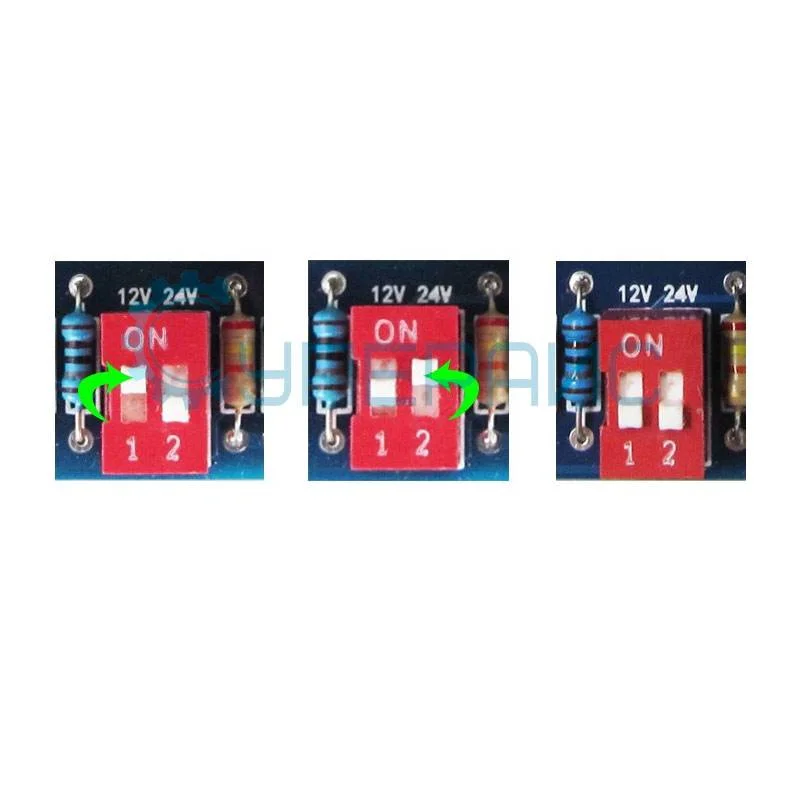

Рабочая температура от -20 до 60 °С, хранение допускается от -55 до 125 °С. На плате есть светодиодный индикатор и переключатель пределов регулирования.
Документация и ПО XH-M405
Название
Язык
Версия
Размер и тип
Спецификация на микросхему XL4016 (Datasheet)
Язык:
Английский
Версия:
1.2
Размер и тип:
781 Кб,
PDF
