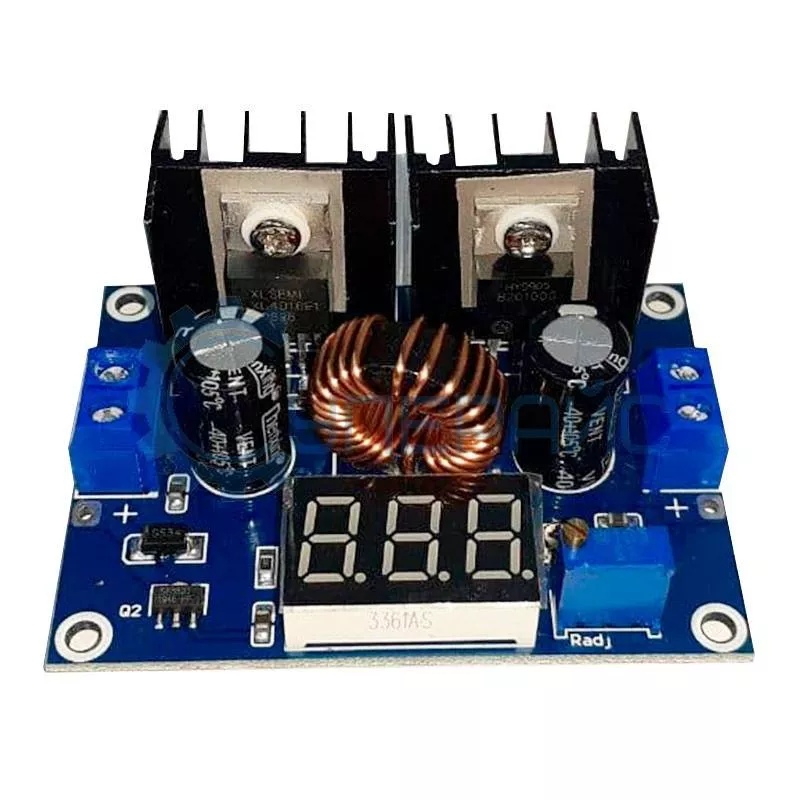

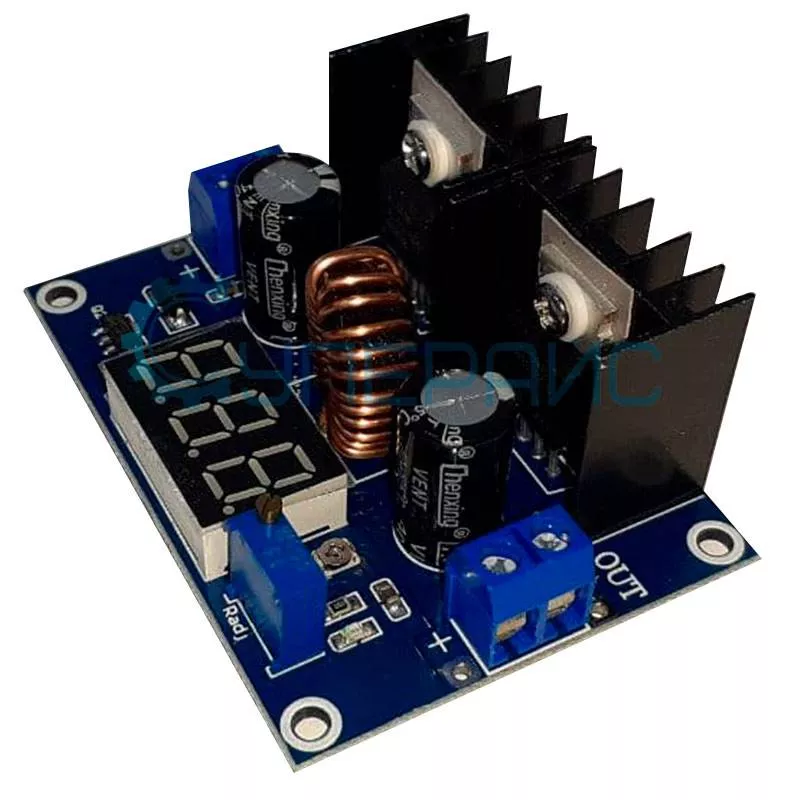

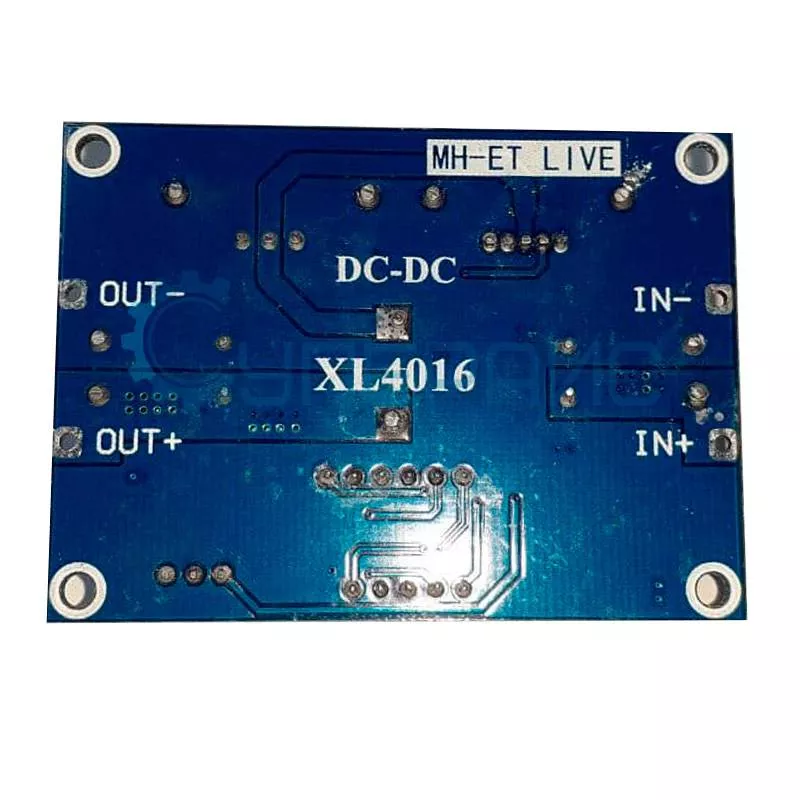

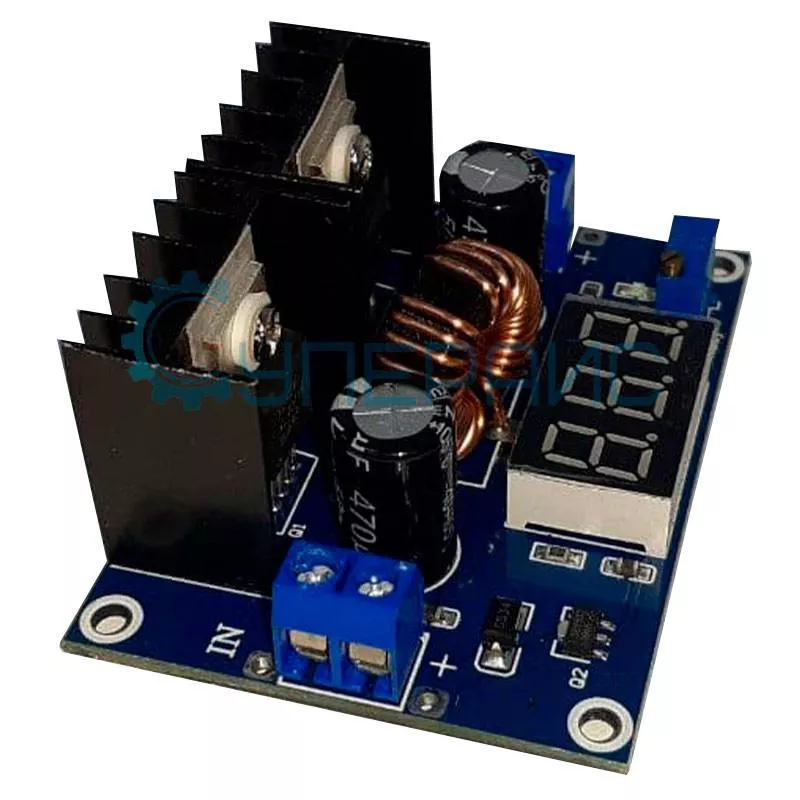

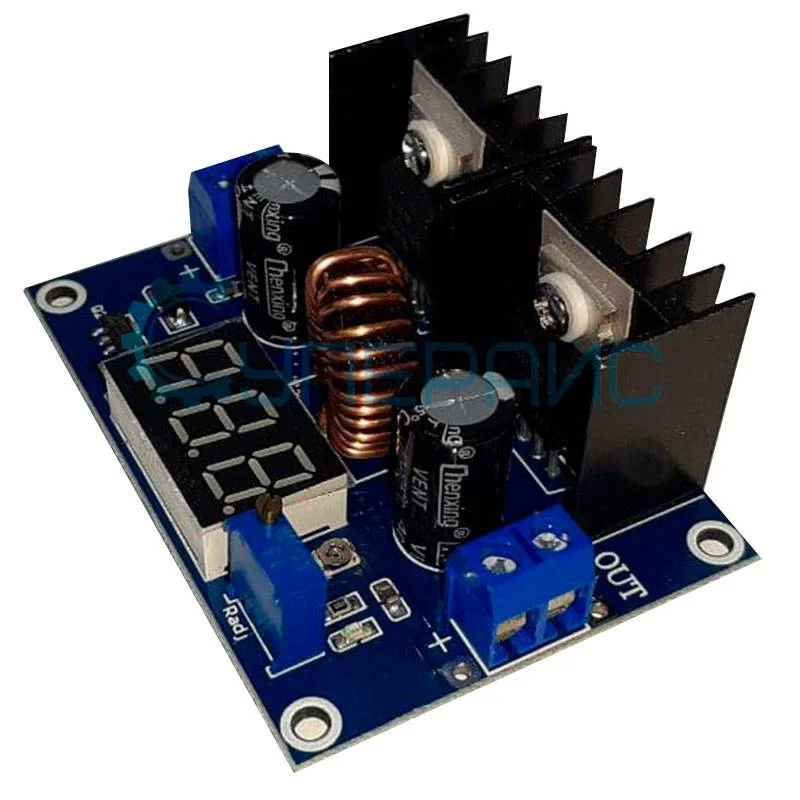

Регулируемый преобразователь напряжения (DC-DC) XL4016 с индикатором

Понижающий преобразователь XL4016 с индикатором - регулируемый DC-DC модуль, который снижает входные 4-38 В до нужного значения в диапазоне 1,25-36 В. Он отдаёт ток до 8 А и мощность до 250 Вт, а встроенный LCD-вольтметр показывает напряжение без внешнего мультиметра. Модуль XL4016 используют в электронике, робототехнике, солнечных и автомобильных системах.

Обзорная таблица DC-DC преобразователей XL4016

Понижающий DC-DC преобразователь XL4016: возможности

Микросхема XL4016 с высокой частотой коммутирует входное напряжение, а дроссель и конденсаторы на выходе сглаживают его до заданного уровня. Схема понижающего преобразователя напряжения DC-DC на XL4016 работает с КПД до 95 %, поэтому в тепло уходит заметно меньше энергии, чем в линейном стабилизаторе. Выходное напряжение регулируется, нужное значение удобно выставлять по встроенному дисплею.

Основные характеристики

• Вход 4-38 В: подходит для блоков питания, аккумуляторов и солнечных панелей.
• Регулируемый выход 1,25-36 В: один модуль закрывает задачи с разным напряжением питания.
• Ток до 8 А и мощность до 250 Вт: хватает для светодиодных сборок, двигателей и другой мощной нагрузки.
• Защита от перегрузки по току, короткого замыкания и перегрева: меньше риск повредить модуль и нагрузку при ошибке.
• Рабочая температура -45...+85 °C: плату можно ставить в неотапливаемых помещениях и на технике.

Модуль одноканальный, монтируется на плату, габариты 64 x 47 x 26 мм.

Для каких задач подходит

С этим модулем удобно получить пониженное напряжение от более мощного источника: запитать светодиодную ленту или контроллер от аккумулятора, сделать регулируемый выход из блока питания с фиксированным напряжением, стабилизировать питание узлов в автомобиле или солнечной установке. В робототехнике он питает двигатели и электронику от общей батареи.

На что обратить внимание

Модуль только понижает напряжение, поэтому входное всегда должно быть выше выходного. Регулировка выходного тока в этой версии не предусмотрена, ток определяется подключённой нагрузкой. При длительной работе на больших токах обеспечьте плате вентиляцию, а напряжение выставляйте по дисплею до подключения устройства.

Модуль подойдёт тем, кому нужен мощный регулируемый понижающий преобразователь с контролем напряжения на плате для мастерской, робототехники или автономной энергетики.
