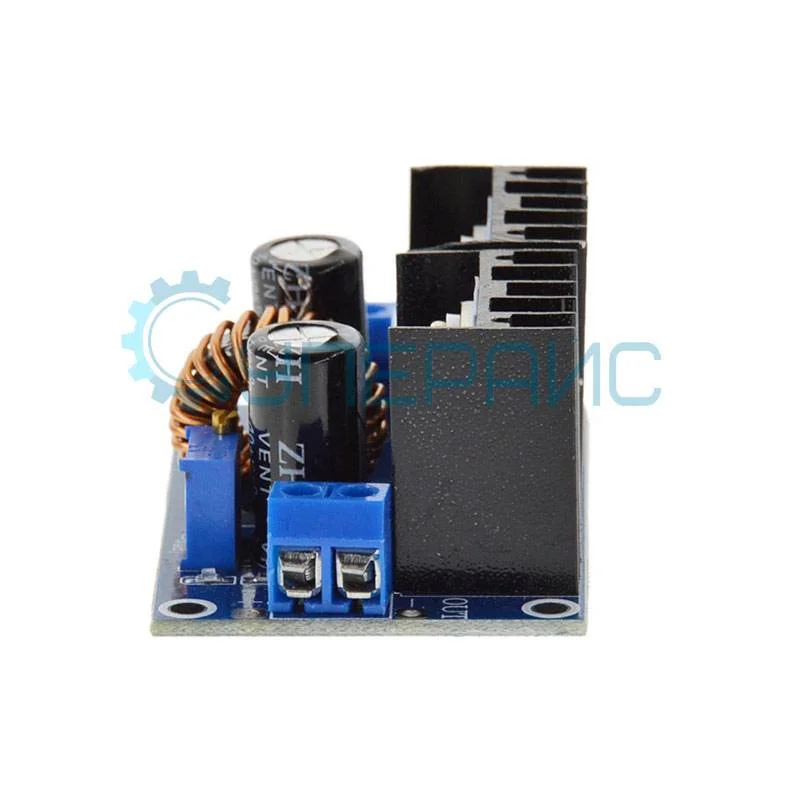

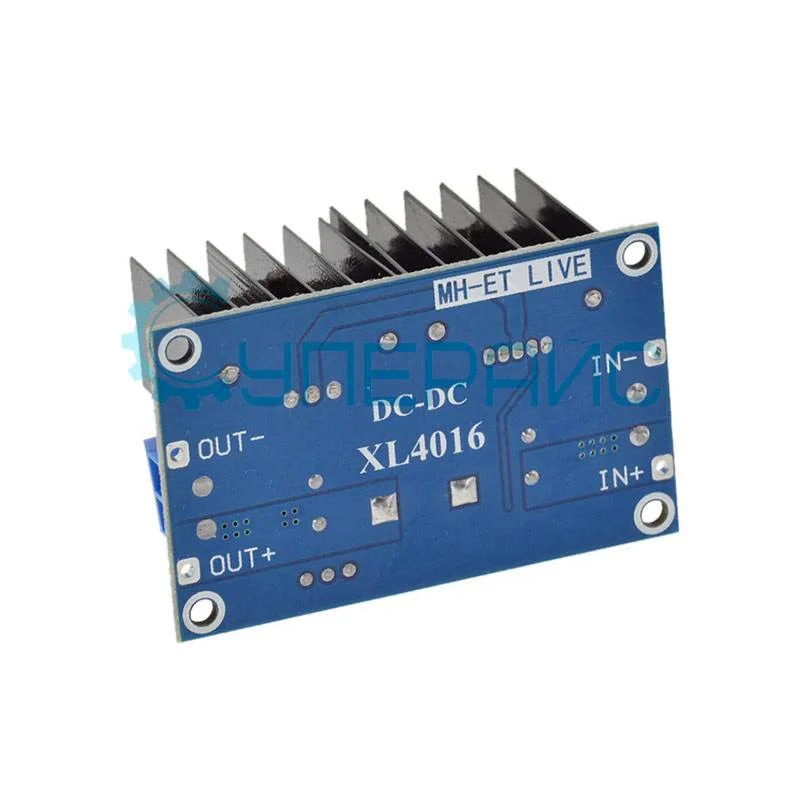

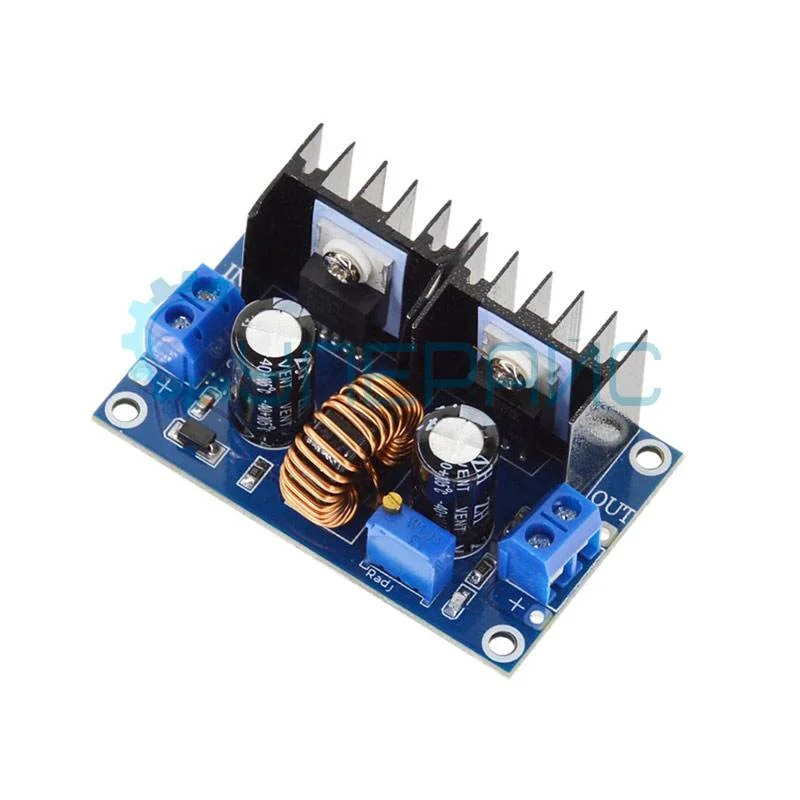

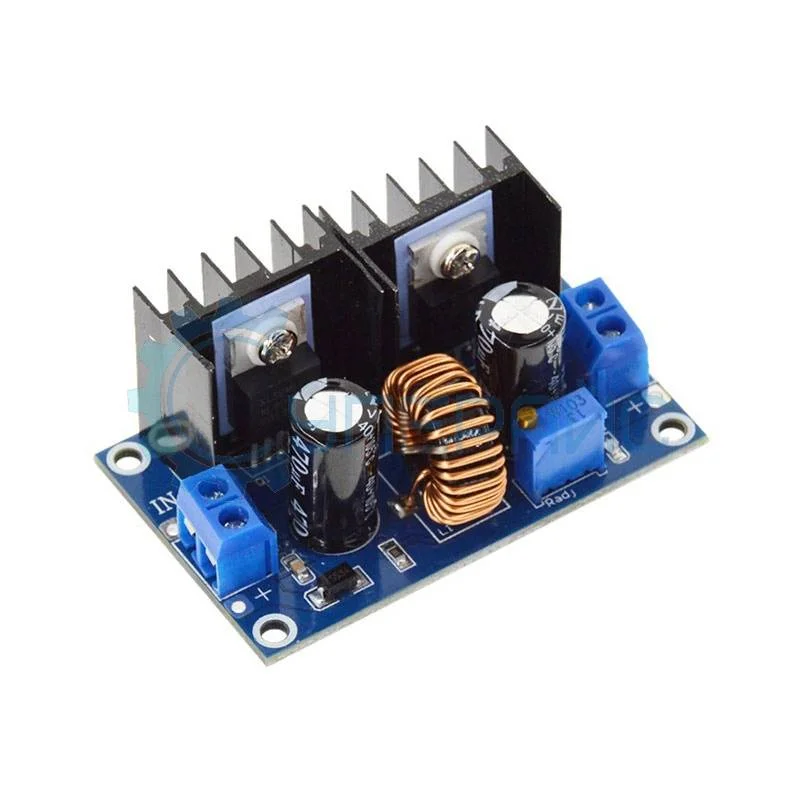

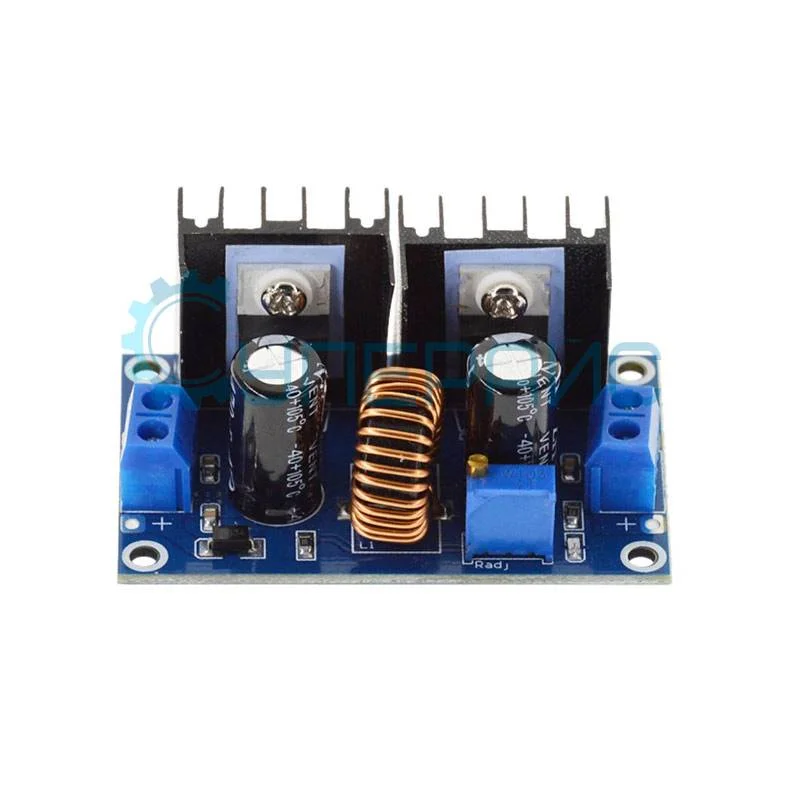

Понижающий преобразователь напряжения XL4016
Артикул (код товара): 9533
220 ₽
220 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 57 шт.
Артикул (код товара)
9533
Модель (серия)
XL4016
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
6
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики MH-ET LIVE XL4016
Общие данные
Артикул (код товара)
9533
Производитель (бренд)
Модель (серия)
XL4016
Страна производства
Китай
Гарантия, мес.
6
Основные характеристики
Тип
Макс. вход. напряжение, В
Макс. вых. напряжение, В
Мин. вход. напряжение, В
Мин. вых. напряжение, В
Мощность, Вт
Кол-во каналов
Тип микросхемы
XL4016
КПД (%)
до 95 %
Безопасность и защита
Защ. функции (режимы защиты)
Защита от короткого замыкания
Защита от перегрева
Защита от перегрева
Встроенные функции и опции
Общие характеристики
Индикация
Нет
ИПД (Interfaces / Inputs and Outputs)
Нет
Рабочая температура
-45 - +85 °C
Тип монтажа
на плату
Габариты и вес
Габариты прибора
64 x 47 x 26 мм
Габариты упаковки
60 x 40 x 30 мм
Вес нетто, кг
0.005
Вес брутто, кг
0,036
Комплектация
Комплектация
импульсный понижающий преобразователь XL4016 - 1 шт
Макс. вых. ток, А
Топология
Описание MH-ET LIVE XL4016
Обратите внимание: входное напряжение преобразователя не должно быть меньше выходного напряжения! Внимательно отнеситесь к настройкам платы.
Статьи и инструкции:
Часто задаваемые вопросы
Какой диапазон входного и выходного напряжения у преобразователя XL4016?
Модуль XL4016 принимает входное напряжение 5–40 В и понижает его до регулируемого 1,25–36 В. Максимальный выходной ток - до 8 А при наличии эффективного охлаждения. Подходит для питания ноутбуков, зарядки аккумуляторов, LED-драйверов и других нагрузок с большим током потребления, что делает его универсальным для самодельщиков.
Какой КПД у XL4016 и какие потери при больших токах?
КПД XL4016 достигает 94% при средних нагрузках. На токах свыше 6 А обязательно установите радиатор или кулер на микросхему и индуктивность. Без охлаждения ток стабилизации по тепловой защите упадёт до 3–4 А, и микросхема будет перегреваться, что снизит срок службы и вызовет отключение по температуре.
Можно ли использовать XL4016 для зарядки Li-ion аккумуляторов?
Только с ограничением тока и контролем напряжения. XL4016 не имеет встроенного профиля заряда CC/CV в полном объёме - у него есть стабилизация тока, но нет автоматического отключения по окончании заряда. Для безопасной зарядки литий-ионных батарей добавьте плату BMS или специальный контроллер заряда, который предотвратит перезаряд.
Как регулируется выходное напряжение и ток на модуле XL4016?
На плате XL4016 установлены два многооборотных подстроечных резистора: один задаёт напряжение, другой - ограничение тока. Для точной настройки используйте мультиметр. После настройки рекомендуется закрепить резисторы каплей лака, чтобы вибрация не сбила установки и параметры не ушли со временем при эксплуатации в подвижных конструкциях.
Какая частота коммутации и какая индуктивность в XL4016?
Рабочая частота преобразователя XL4016 составляет 180 кГц, что является оптимальным компромиссом между размерами и пульсациями. В схеме используется тороидальный дроссель индуктивностью 47 мкГн. Это обеспечивает баланс между габаритами, пульсациями тока и электромагнитными помехами, что позволяет встраивать модуль в компактные устройства без дополнительных экранов.
Чем XL4016 лучше LM2596 или MP1584?
XL4016 выдерживает вдвое больший ток, чем LM2596 (3 А), и работает с более широким диапазоном входных напряжений, чем MP1584. При этом цена модуля остаётся низкой. Единственный недостаток - большие габариты радиатора и индуктивности, что обусловлено высокой мощностью и током, но это приемлемая плата за производительность.
