DC-DC регулируемый преобразователь Mini360 (DSN-MINI-360)
Артикул (код товара): 8365
НДС 22%
60 ₽
60 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 26 шт.
Склад в Гуанчжоу: 52 шт.
Артикул (код товара)
8365
Модель (серия)
Mini360
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
6
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Mini360
Общие данные
Артикул (код товара)
8365
Производитель (бренд)
Модель (серия)
Mini360
Страна производства
Китай
Гарантия, мес.
6
Основные характеристики
Тип
Макс. вход. напряжение, В
Макс. вых. напряжение, В
Мин. вход. напряжение, В
Мин. вых. напряжение, В
Мощность, Вт
Кол-во каналов
Тип микросхемы
MP2307
Рабочая высота, мм
20 - 90 %
КПД (%)
до 96%
Безопасность и защита
Защ. функции (режимы защиты)
Защита от короткого замыкания
Защита от перегрева
Защита от пониженного напряжения
Защита от перегрева
Защита от пониженного напряжения
Встроенные функции и опции
Общие характеристики
Индикация
Нет
ИПД (Interfaces / Inputs and Outputs)
Нет
Рабочая температура
-40 - 85 °C
Тип монтажа
на плату
Габариты и вес
Габариты прибора
17 x 11 x 3,8 мм
Габариты упаковки
20 x 15 x 5 мм
Вес нетто, кг
0.002
Комплектация
Комплектация
модуль питания на схеме DSN-MINI- 360- 1 шт
Макс. вых. ток, А
Топология
Описание Mini360
Обратите внимание: входное напряжение преобразователя не должно быть меньше выходного напряжения! Внимательно отнеситесь к настройкам платы.

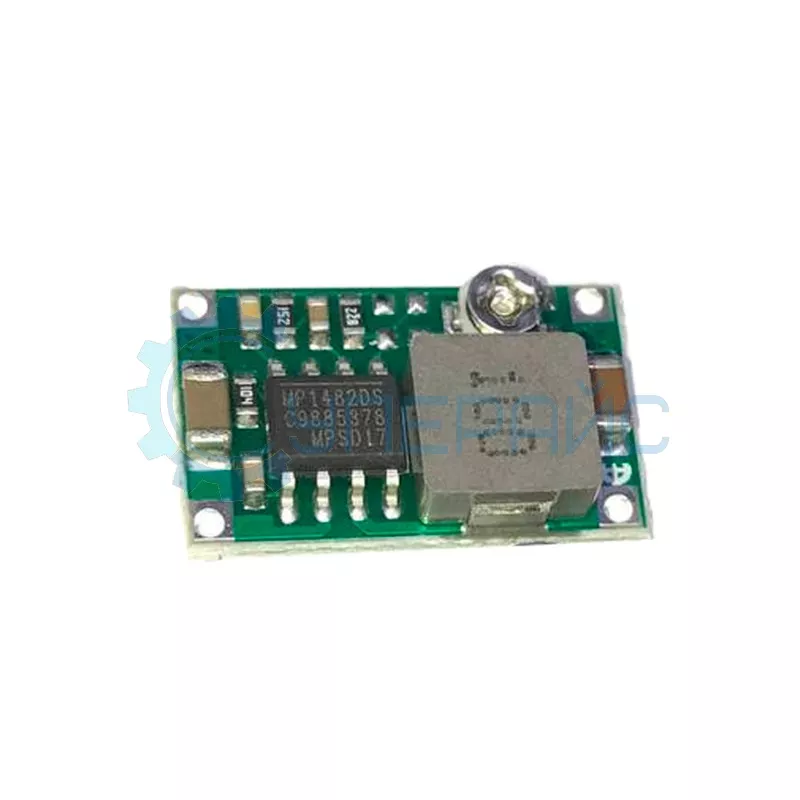

Преобразователь DSN-MINI-360
Это компактное устройство для питания электронных приборов. Представляет собой мини преобразователь, который может принимать входное напряжение от 4,7 до 23 В и выдавать выходное от 1 до 17 В с высокой точностью.
Mini360 оснащён компонентами со стабильной работой в любых условиях. Он имеет высокий коэффициент преобразования и обеспечивает эффективную работу устройств.
DSN-MINI-360 имеет обширный перечень применения, например, в электронике, автомобильной промышленности, медицине, науке, технике, а также для заряда любых электронных устройств.
Mini360 можно легко настроить под требования конкретной системы, благодаря регулировке выходного напряжения. Он может быть использован в качестве источника питания, как для Arduino, Raspberry Pi, так и для мобильных и других приборов.
Часто задаваемые вопросы
Какое напряжение можно подать на вход Mini360?
Модуль рассчитан на понижение из диапазона, указанного производителем, обычно это несколько вольт выше нужного выхода. Точные границы смотрите в описании конкретной партии. Подавать напряжение ниже выходного бесполезно: понижающий преобразователь не умеет поднимать уровень.
Как настроить выходное напряжение?
Подайте питание без нагрузки, подключите вольтметр к выходу и аккуратно вращайте подстроечный резистор до нужного значения. Двигайтесь малыми шагами. После настройки проверьте напряжение под реальной нагрузкой, оно может немного отличаться от холостого хода.
Чем Mini360 лучше линейного стабилизатора?
Импульсный Mini360 имеет высокий КПД и слабее греется, поэтому меньше тратит заряд батареи. Линейный стабилизатор рассеивает разницу напряжений в тепло. Для питания от аккумулятора и при заметной разнице входа и выхода понижающий модуль экономичнее.
Подойдёт ли для питания Arduino?
Да, Mini360 часто ставят для питания Arduino и ESP от батареи или адаптера. Выставьте выход на 5 или 3.3 вольта под вашу плату и проверьте, что модуль тянет ток потребления. Для мощной периферии выбирайте преобразователь с запасом по току.
Документация и ПО Mini360
Название
Язык
Версия
Размер и тип
Спецификация на контроллер MP2307 (Datasheet)
Язык:
Английский
Размер и тип:
1 Мб,
PDF
Отзывы Mini360
Roman
01.07.2021 03:12:05
В модулях, купленных здесь, вместо MP2307 установлены МР1484, имеющие верхний предел напряжения 18V !!!
Кроме того, эти МР1484 - палево диди Ляо, они жрут 11 мА без нагрузки, и греются до 43 градусов на холостом ходу!
Кроме того, эти МР1484 - палево диди Ляо, они жрут 11 мА без нагрузки, и греются до 43 градусов на холостом ходу!
Guest
04.09.2022 22:52:41
Сгорел при подаче 8 вольт без нагрузки, чип прямо начал дымить.
SUPEREYES.RU
05.09.2022 13:22:37
Guest
Сгорел при подаче 8 вольт без нагрузки, чип прямо начал дымить.
Сгорел при подаче 8 вольт без нагрузки, чип прямо начал дымить.
Добрый день!
Благодарим вас за обратную связь! Вы помогаете нам лучше отслеживать качество предоставляемого сервиса.
Нам искренне жаль, что вы столкнулись с такой проблемой.
Мы следим за качеством реализуемых товаров, и в случае возникновения любых нареканий, всегда готовы оперативно разобрать их, устранить и помочь в решении вопроса.
Пожалуйста, напишите нам на электронный адрес sales@supereyes.ru, указав номер вашего заказа и подробно описав вашу проблему, чтобы мы могли связаться с вами и урегулировать данный вопрос.
Сожалеем, что наше с вами сотрудничество началось с негативной ноты.
Надеемся на ваше содействие!
С уважением, Администрация интернет-магазина Суперайс
