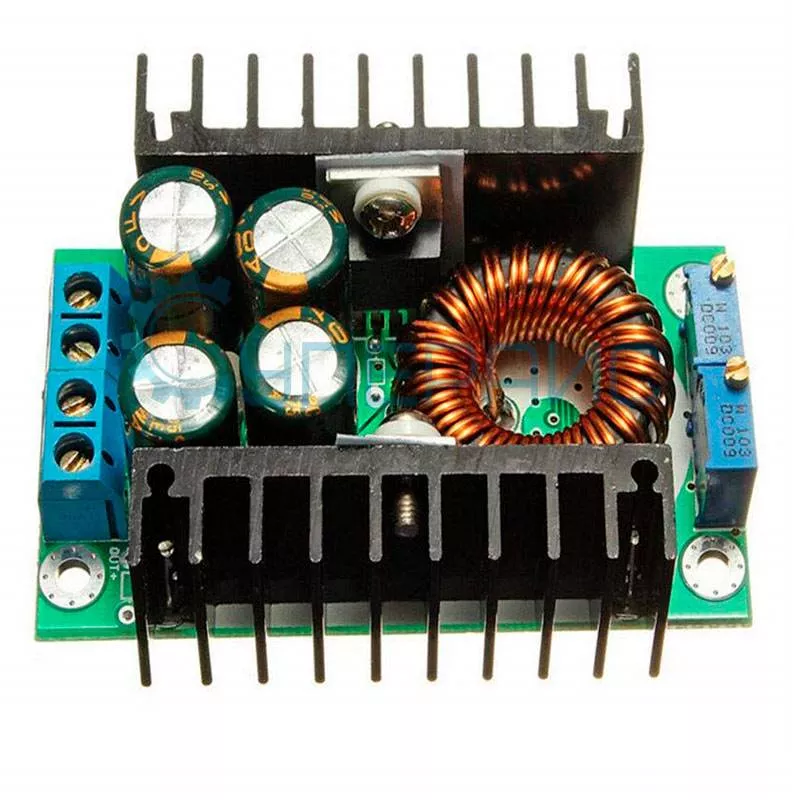

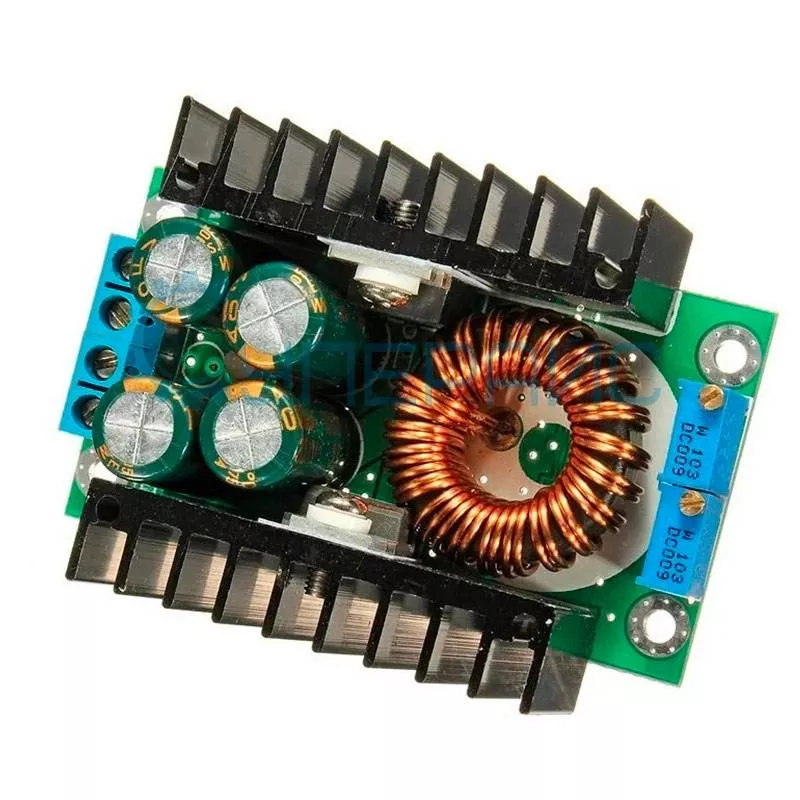

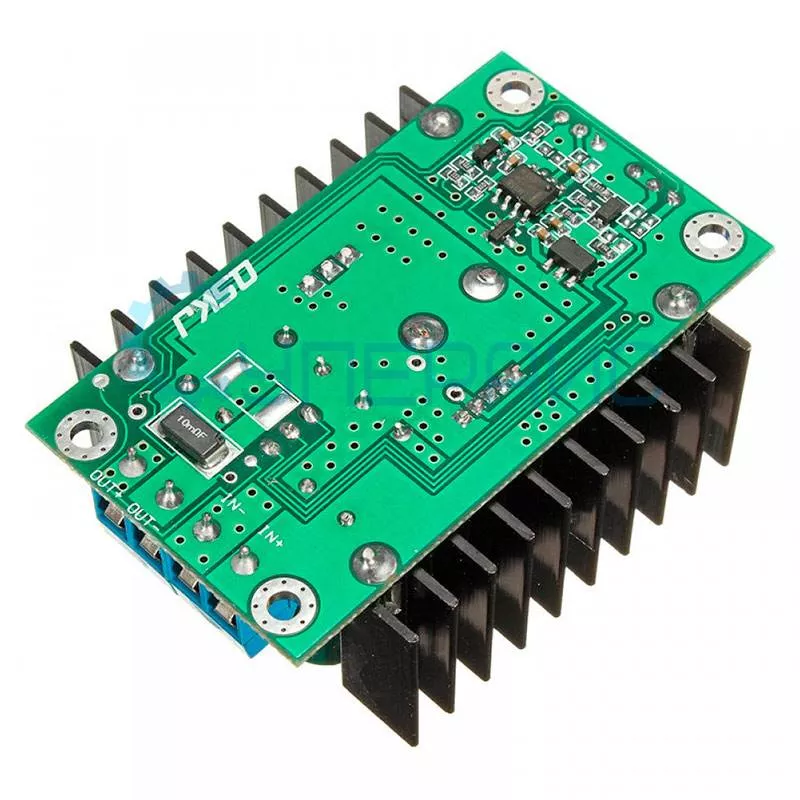

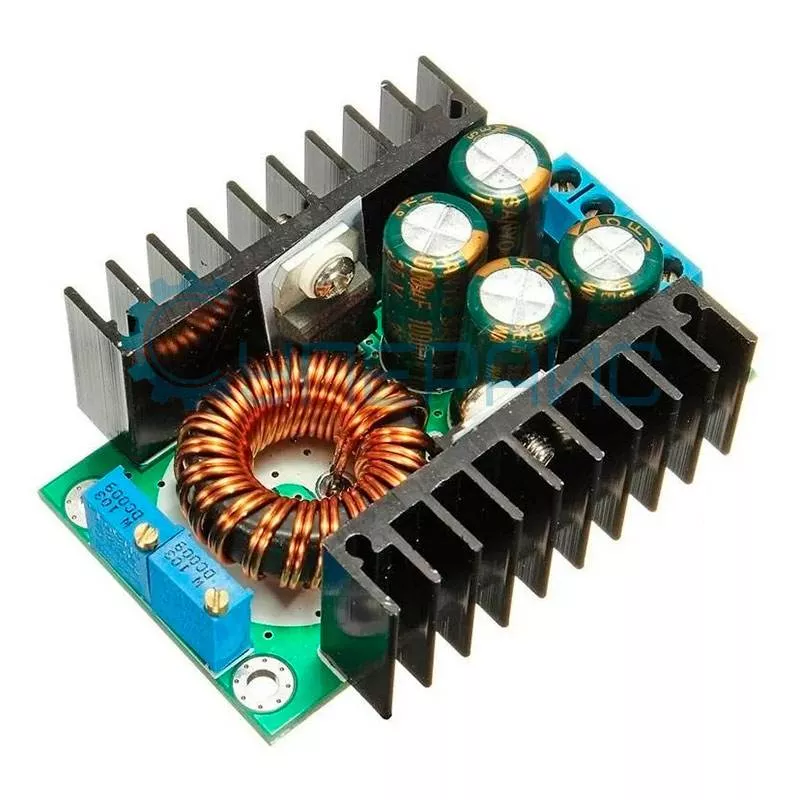

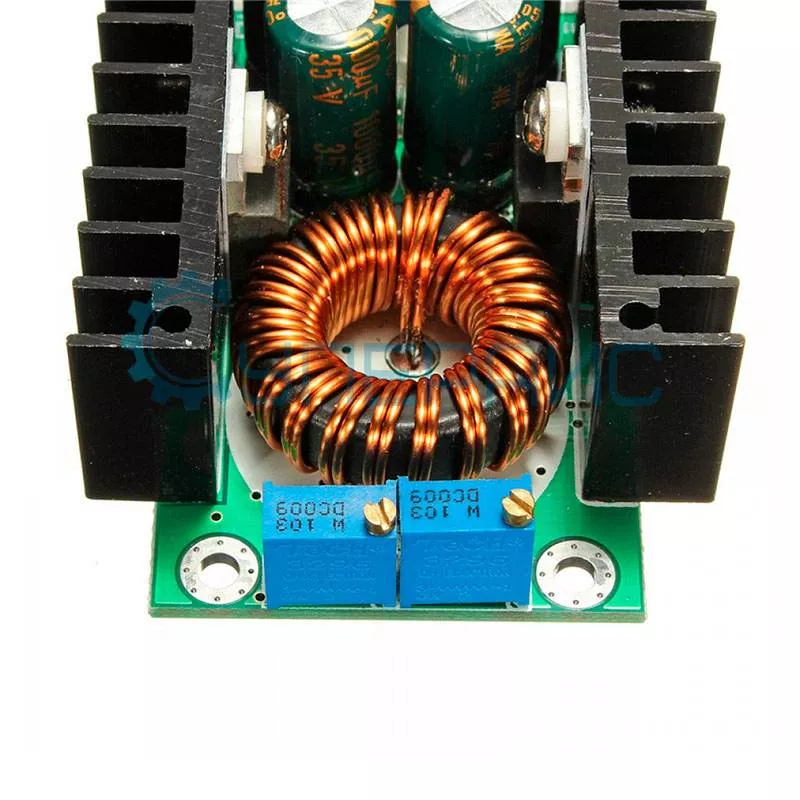

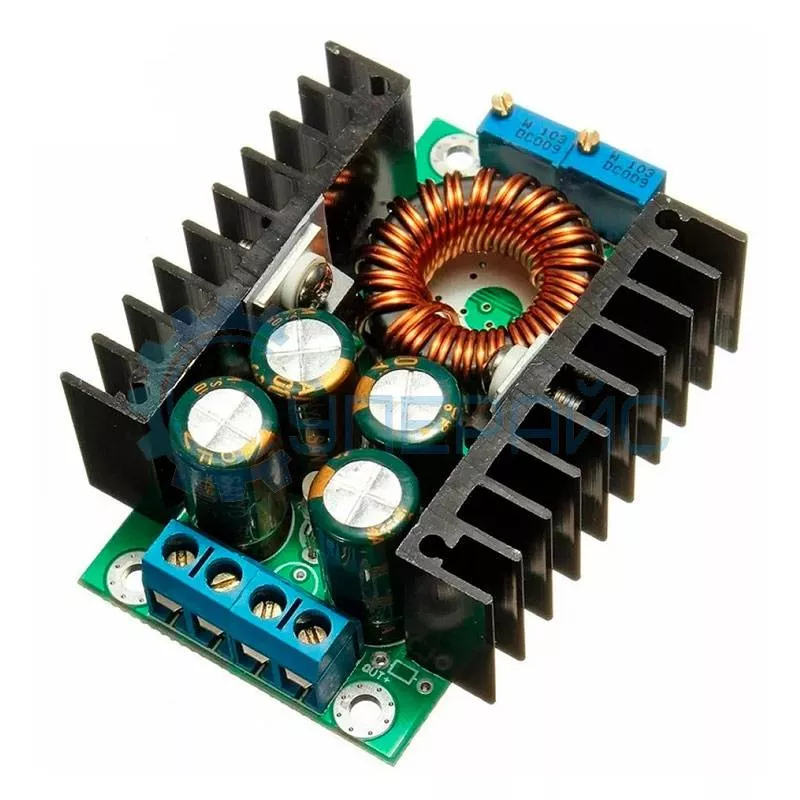

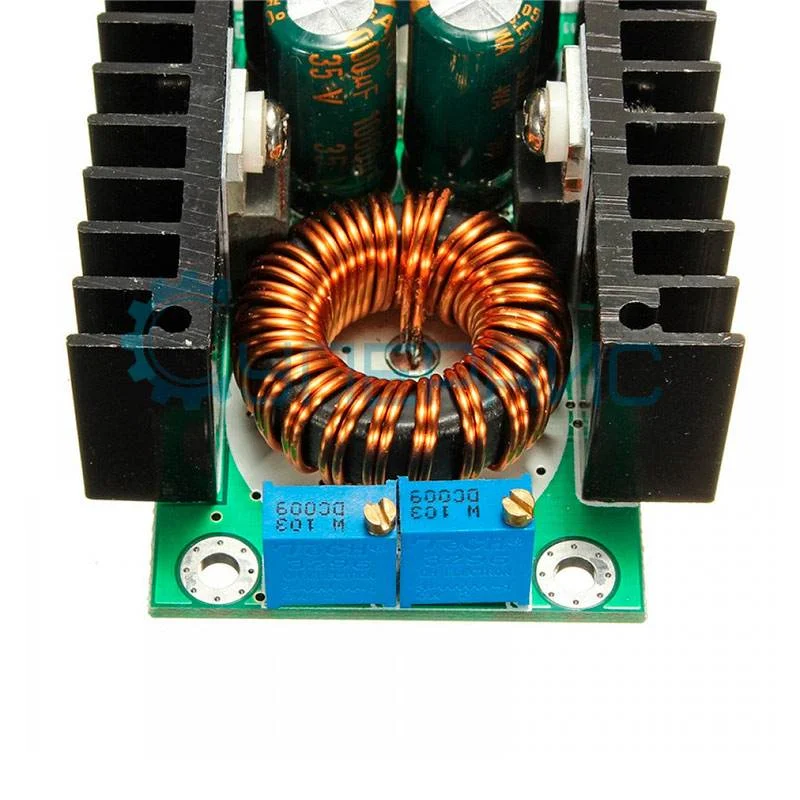

Регулируемый модуль питания QSKJ QS-2405CCBD-12A
Артикул (код товара): 8321
660 ₽
660 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 40 шт.
Артикул (код товара)
8321
Модель (серия)
QS-2405CCBD-12A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
6
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики QSKJ QS-2405CCBD-12A
Общие данные
Артикул (код товара)
8321
Производитель (бренд)
Модель (серия)
QS-2405CCBD-12A
Страна производства
Китай
Гарантия, мес.
6
Основные характеристики
Тип
Макс. вход. напряжение, В
Макс. вых. напряжение, В
Мин. вход. напряжение, В
Мин. вых. напряжение, В
Мощность, Вт
Кол-во каналов
Тип микросхемы
XL4016
Рабочая высота, мм
20 - 90 %
КПД (%)
до 95 %
Безопасность и защита
Защ. функции (режимы защиты)
Защита от короткого замыкания
Защита от перегрева
Защита от перегрева
Встроенные функции и опции
Общие характеристики
Индикация
Нет
ИПД (Interfaces / Inputs and Outputs)
Нет
Рабочая температура
-40 - 85 °C
Рабочая влажность
20 - 90 %
Габариты и вес
Габариты прибора
67 x 47 x 23,5 мм
Габариты упаковки
70 x 50 x 25 мм
Вес нетто, кг
0.055
Вес брутто, кг
0,067
Комплектация
Комплектация
импульсный понижающий преобразователь QSKJ QS-2405CCBD-12A - 1 шт
Макс. вых. ток, А
Топология
Описание QSKJ QS-2405CCBD-12A
Обратите внимание: входное напряжение преобразователя не должно быть меньше выходного напряжения! Внимательно отнеситесь к настройкам платы.
Часто задаваемые вопросы
Какое входное напряжение принимает QS-2405CCBD-12A?
Диапазон входа 6–36 В DC, оптимальный - 24 В. Модуль рассчитан на стабилизацию выхода 5 В при входном 24 В. При питании от 12 В максимальный выходной ток снижается до 8 А из-за ограничения по мощности.
Какой КПД у преобразователя QS-2405CCBD-12A?
КПД достигает 94% при входном 24 В и выходном 5 В/10 А. Это достигается за счёт синхронной выпрямительной схемы на MOSFET с сопротивлением открытого канала 4.5 мОм.
Можно ли параллелить несколько модулей для увеличения тока?
Прямое параллельное соединение не рекомендуется из-за рассогласования выходных напряжений. Для увеличения мощности используйте общий источник с диодными развязками Шоттки на каждом выходе или применяйте модули с функцией синхронизации.
Какая пульсация выходного напряжения у модуля?
Пульсация не превышает 50 мВ при полной нагрузке 12 А. Для чувствительных аналоговых схем рекомендуется добавить на выход керамический конденсатор 10 мкФ и электролит 100 мкФ с низким ESR.
Какие защиты встроены в QS-2405CCBD-12A?
Модуль защищён от перенапряжения на входе (выше 40 В), от короткого замыкания на выходе (автоматический перезапуск), от перегрева (отключение выше 125 °C) и от перегрузки по току (ограничение 14 А).
Для каких задач подходит QS-2405CCBD-12A?
Идеален для питания светодиодных лент 5 В, зарядных станций USB, Raspberry Pi-кластеров и промышленной автоматики. Массивный алюминиевый радиатор позволяет работать на 12 А без дополнительного обдува.
Документация и ПО QSKJ QS-2405CCBD-12A
Название
Язык
Версия
Размер и тип
Спецификация на микросхему XL4016 (Datasheet)
Язык:
Английский
Версия:
1.2
Размер и тип:
781 Кб,
PDF
Отзывы QSKJ QS-2405CCBD-12A
саня
25.05.2023 12:13:24
Производительность модуля впечатляет.. особо не нагревается..сильных скачков напряжения или шумов не заметил.. использовал для питания.. справляется отлично посмотрим как будет дальше..
SUPEREYES.RU
26.05.2023 06:14:59
саня
Производительность модуля впечатляет.. особо не нагревается..сильных скачков напряжения или шумов не заметил.. использовал для питания.. справляется отлично посмотрим как будет дальше..
Производительность модуля впечатляет.. особо не нагревается..сильных скачков напряжения или шумов не заметил.. использовал для питания.. справляется отлично посмотрим как будет дальше..
Здравствуйте!
Благодарим вас за ваш отзыв!
Мы рады, что модуль QSKJ QS-2405CCBD-12A впечатлил вас своей производительностью и надежностью. Нам приятно знать, что модуль питания оправдал ваши ожидания. Надеемся, что он будет продолжать служить вам отлично и в дальнейшем.
Желаем вам интересных проектов и надеемся снова встретить вас на supereyes.ru!
С уважением, Администрация интернет-магазина Суперайс
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
