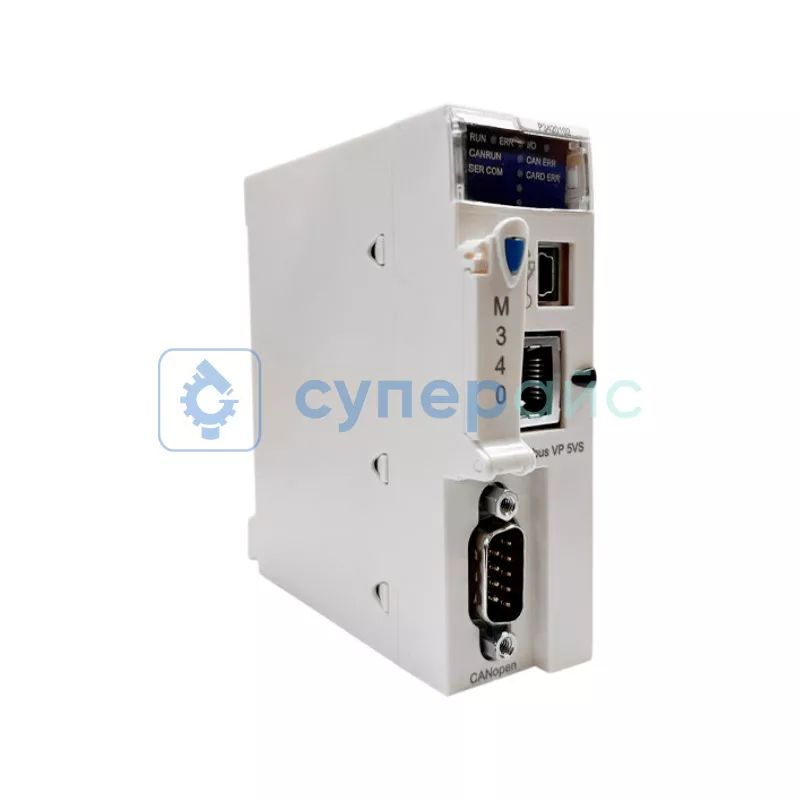

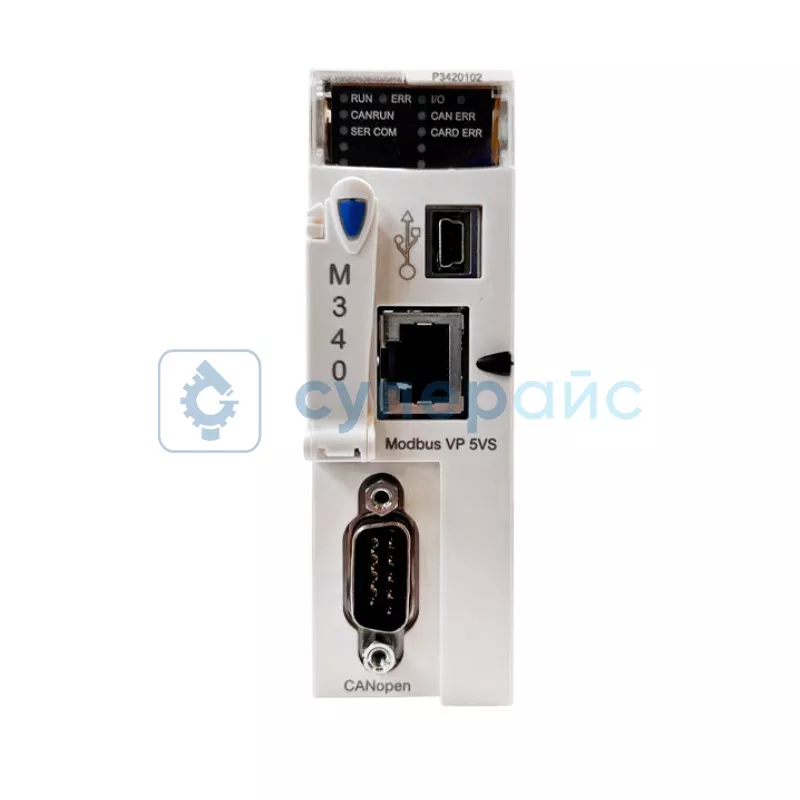

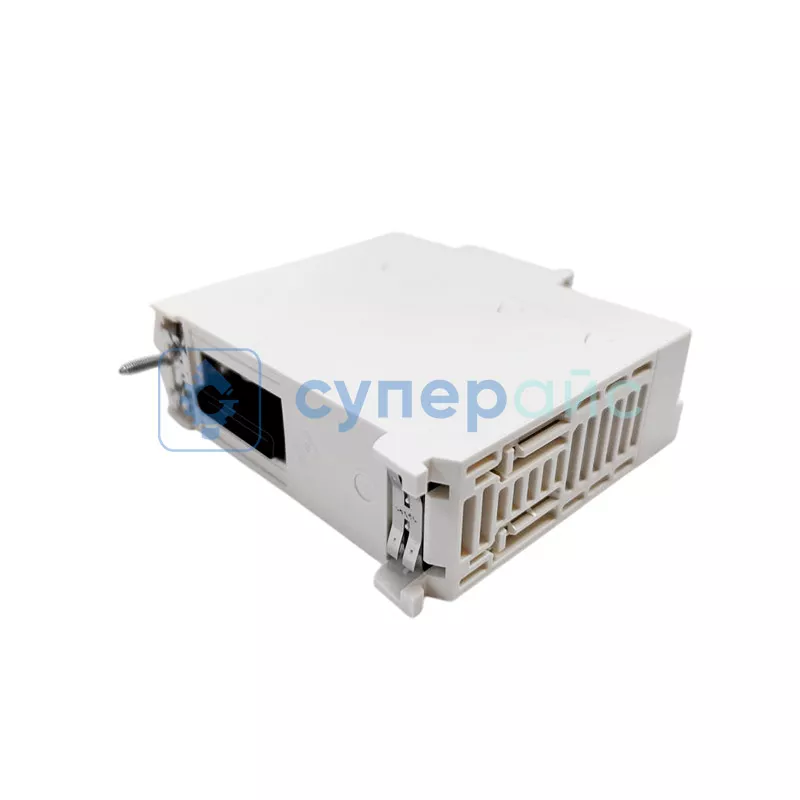

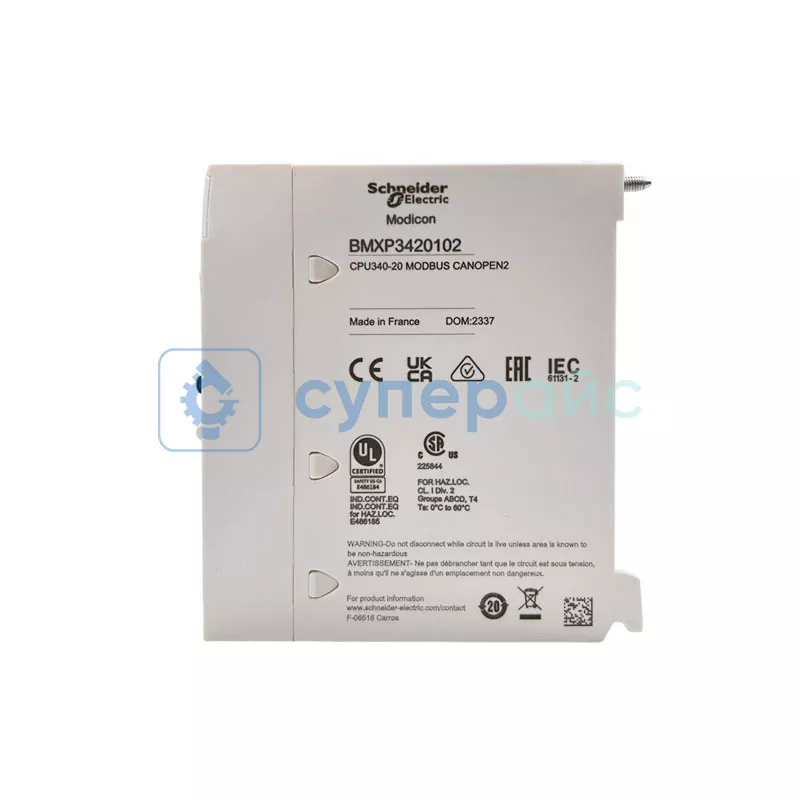

Программируемый контроллер Schneider Electric BMXP3420102
Код товара: 29107
Гарантия 12 месяцев
О товаре Независимая ось CANopen
Количество стоек: 4
Количество слотов: 11
Количество приложений одного канала: 36
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Независимая ось CANopen
Количество стоек: 4
Количество слотов: 11
Количество приложений одного канала: 36
Технические характеристики Schneider Electric BMXP3420102
| Серия | Modicon M340 |
| Тип | процессорный модуль |
| Количество стоек | 4 |
| Количество слотов | 11 |
| Возможности процессора по дискретному вх. / вых. |
1024 вх./вых. конфигурация с несколькими шасси 704 вх./вых. конфигурация с одной стойкой |
| Возможности процессора по аналоговому вх. / вых. |
256 вх. / вых. конфигурация с несколькими шасси 66 вх. / вых. конфигурация с одной стойкой |
| Количество приложений определенного канала | 36 |
| Контроль |
счетчики диагностики Modbus счетчики событий Modbus |
| Дополнительные характеристики | |
| Каналы управления | программируемые циклы |
| Управление перемещением | независимая ось CANopen |
| Управление перемещением | независимая ось CANopen |
| Тип встроенных клемм |
последовательный канал без развязки RJ45 символьный режим, режим передачи: асинхронный в полосе модуляции, RS232C, режим передачи: 2 экранированных витых пары в 0,3 - 19,2 Кбит/с полный дуплекс; последовательный канал без развязки RJ45 символьный режим, режим передачи: асинхронный в полосе модуляции, RS485, режим передачи: 1 экранированная витая пара в 0,3 - 19,2 Кбит/с полудуплекс; последовательный канал без развязки RJ45, ведущий/ведомый Modbus, RTU/ASCII, режим передачи: асинхронный в полосе модуляции, RS232C, режим передачи: 1 экранированная витая пара в 0,3 - 19,2 Кбит/с полудуплекс; последовательный канал без развязки RJ45, ведущий/ведомый Modbus, RTU/ASCII, режим передачи: асинхронный в полосе модуляции, RS485, режим передачи: 1 экранированная витая пара в 0,3 - 19,2 Кбит/с полудуплекс; USB порт в 12 Мбитс / с; Ведущая шина CANopen SUB-D 9, режим передачи: 2 экранированных витых пары в 20 Кбит / с - 1 Мбит / с |
| Процессор модуля связи |
2 модуль связи Ethernet 4 модуль с AS-интерфейсом |
| Встроенная коммуникационная служба |
управление сетью (MT) CANopen PDO (Объекты данных процесса) CANopen объект сервисных данных (SDO) CANopen специальные функции (SYNC, EMCY, TIME) CANopen |
| Скорость передачи |
1 Мбит / с 0 - 20 м 0 - 0,6 м 125 Кбит / с 0 - 500 м 0 - 10 м 20 Кбит / с 0 - 2500 м 0 - 300 м 250 Кбит / с 0 - 250 м 0 - 10 м 50 Кбит / с 0 - 1000 м 0 - 120 м 500 Кбит / с 0 - 100 м 0 - 10 м 800 Кбит / с 0 - 40 м 0 - 6 м |
| Тип шины |
CANopen M20 DS 301 V4.02 устройства, соединенные шлейфом или звездой CSMA/CA CANopen M20 DS 303-2 устройства, соединенные шлейфом или звездой CSMA/CA CANopen M20 DS 405 устройства, соединенные шлейфом или звездой CSMA/CA |
| Количество ведомых | 63 CANopen |
| Память |
поставляемая карта памяти (BMXRMS008MP), резервное копирование программ, констант, символов и данных встроенное ОЗУ 4096 Кбайт встроенное ОЗУ 256 Кбайт данных встроенное ОЗУ 3584 Кбайт программы, константы и символы |
| Количество устройств в сегменте |
0 - 32 (символьный режим) 0 - 32 (Modbus) 0 - 16 для < 205 м (CANopen) 0 - 32 для < 185 м (CANopen) 0 - 64 для < 160 м (CANopen) |
| Количество устройств |
2 двухточечный символьный режим 2 двухточечный Modbus |
| Длина шины |
0 - 10 м последовательный канал без развязки символьный режим сегментирования 0 - 10 м последовательный канал без развязки Modbus сегмент 0 - 1000 м гальванический развязанный последовательный символьный режим сегментирования 0 - 1000 м гальванический развязанный последовательный Modbus сегментирования 0 - 15 м символьный режим двухточечный 0 - 15 м Modbus двухточечный |
| Максимальная длина ответвлений |
< 15 м последовательный канал без развязки символьного режима сегментирования < 15 м последовательный канал без развязки Modbus сегмента < 40 м гальванический развязанный последовательный символьный режим сегмент < 40 м гальванический развязанный последовательный Modbus сегмент |
| Количество адресов |
0 - 248 для символьный режим 0 - 248 для Modbus |
| Запросы |
1 Кбайт данных на каждый запрос символьного режима 252 байт данных на запрос RTU Modbus 504 байт данных на запрос ASCII Modbus |
| Параметры управления |
1 CRC 16 в каждом кадре (RTU) Modbus 1 LRC в каждом кадре (RTU) символьный режим 1 LRC в каждом кадре (RTU) Modbus |
| Максимальный размер областей объектов |
256 кВ нелокализованные внутренние данные 32634 %Mi локализованные внутренние биты |
| Используемый по умолчанию размер областей объектов |
1024 внутренних слов %MWi локализованные внутренние данные 256 слов констант %KWi локализованные внутренние данные 512 %Mi локализованные внутренние биты |
| Структуру приложения |
1 циклическая / периодическая управляющая задача 1 периодическая быстрая задача нет вспоминании задачи 64 задачи обработки событий |
| Время выполнения каждой инструкции |
0,12 мкс булево 0,17 мкс слов двойной длины 0,25 мкс одно слово 1,16 мкс с плавающей запятой |
| Накладные расходы системы |
0,13 мс для быстрой задачи 0,7 мс для управляющей задачи |
| Потребляемый ток | 90 мА |
| Источник питания | внутреннее электропитание через шасси |
| Светодиодный индикатор состояния |
1 светодиод (зеленый) рабочее состояние встроенной в машину/инсталляционной шины (CAN RUN) 1 светодиод (зеленый) процессор работает (RUN) 1 светодиод (красный) отказ модуля ввода/вывода (I/O) 1 светодиод (красный) отказ встроенной в машину/инсталляционной шины (CAN ERR) 1 светодиод (красный) отказ карты памяти (CARD ERR) 1 светодиод (красный) ошибка процессора или системы (ERR) 1 светодиод (желтый) передача информации по шине Modbus (USER COM) |
| Общие характеристики | |
| Степень защиты | IP20 |
| Рабочая температура | 0 - 60 °C |
| Относительная влажность | 10 - 95 %, без образования конденсата |
| Габариты упаковки | 54 х 115 х 124 мм |
| Вес нетто | 210 г |
| Вес брутто | 250 г |
| Комплектация | контроллер Schneider Electric BMXP3420102 – 1 шт |
Контроллер управления Schneider Electric BMXP3420102
Программируемый контроллер управления BMXP3420102 — это промышленное устройство линейки Schneider Electric Modicon M340, предназначенное для автоматизации технологических процессов на производстве. Модель поддерживает тридцать шесть приложений на канал. Такое количество приложений одного канала позволяет выполнять множество задач одновременно. Контроллер помогает координировать работу оборудования и управлять сложными техническими системами. Ниже развенчиваем некоторые мифы о таких приборах на примере этой модели.
- Контроллеры с несколькими стойками сложны в эксплуатации
BMXP3420102 располагает четырьмя стойками, что упрощает масштабирование проекта. Количество стоек даёт возможность гибко распределить модули по функциональному назначению.
- Множество слотов увеличивает время отклика системы
Одиннадцать слотов помогают разместить необходимые модули расширения. Количество слотов обуславливает возможность подключения дополнительных функциональных блоков.
Преимущества управления перемещением (независимая ось CANopen):
- точное позиционирование исполнительных механизмов;
- синхронизация движения нескольких осей;
- снижение нагрузки на центральный процессор.
- Диагностика требует дополнительного оборудования
Встроенный контроль включает счетчики диагностики и счетчики событий Modbus. Функция диагностики помогает отслеживать состояние сети без внешних анализаторов.
Преимущества специальных функций (SYNC, EMCY, TIME) CANopen у встроенной коммуникационной службы:
- синхронизация времени узлов сети;
- автоматическое оповещение об аварийных ситуациях;
- координация работы распределённых устройств.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
