Характеристики Schneider Electric BMXP3420302
Описание Schneider Electric BMXP3420302
Технические характеристики Schneider Electric BMXP3420302
| Серия | Modicon M340 |
| Тип | процессорный модуль |
| Концепция | Transparent Ready CANopen |
| Количество стоек | 4 |
| Количество слотов | 11 |
| Возможности процессора по дискретному вх. / вых. |
1024 вх./вых. конфигурация с несколькими шасси 704 вх./вых. конфигурация с одной стойкой |
| Возможности процессора по аналоговому вх. / вых. |
256 вх. / вых. конфигурация с несколькими шасси 66 вх. / вых. конфигурация с одной стойкой |
| Количество приложений определенного канала | 36 |
| Контроль |
счетчики диагностики Modbus счетчики событий Modbus |
| Дополнительные характеристики | |
| Каналы управления | программируемые циклы |
| Управление перемещением | независимая ось CANopen |
| Тип встроенных клемм |
USB порт в 12 Мбит / с ведущая шина CANopen SUB-D 9, режим передачи: 2 экранированных витых пары в 20 Кбит / с - 1 Мбит / с Ethernet TCP/IP RJ45, режим передачи: 1 витая пара в 10, 100 Мбит/с |
| Процессор модуля связи |
2 модуль связи Ethernet 4 модуль с AS-интерфейсом |
| Встроенная коммуникационная служба |
управление сетью (MT) CANopen PDO (Объекты данных процесса) CANopen объект сервисных данных (SDO) CANopen специальные функции (SYNC, EMCY, TIME) CANopen управление полосой пропускания, Ethernet TCP/IP Data Editor, Ethernet TCP/IP обмен сообщениями по протоколу Modbus TCP, Ethernet TCP/IP Rack Viewer, Ethernet TCP/IP администратор сети SNMP, Ethernet TCP/IP |
| Порт Ethernet | 10BASE-T / 100BASE-TX |
| Скорость передачи |
1 Мбит / с 0 - 20 м 0 - 0,6 м 125 Кбит / с 0 - 500 м 0 - 10 м 20 Кбит / с 0 - 2500 м 0 - 300 м 250 Кбит / с 0 - 250 м 0 - 10 м 50 Кбит / с 0 - 1000 м 0 - 120 м 500 Кбит / с 0 - 100 м 0 - 10 м 800 Кбит / с 0 - 40 м 0 - 6 м |
| Тип шины |
CANopen M20 DS 301 V4.02 устройства, соединенные шлейфом или звездой CSMA/CA CANopen M20 DS 303-2 устройства, соединенные шлейфом или звездой CSMA/CA CANopen M20 DS 405 устройства, соединенные шлейфом или звездой CSMA/CA |
| Количество ведомых | 63 CANopen |
| Память |
поставляемая карта памяти (BMXRMS008MP), резервное копирование программ, констант, символов и данных встроенное ОЗУ 4096 Кбайт встроенное ОЗУ 256 Кбайт данных встроенное ОЗУ 3584 Кбайт программы, константы и символы поставляемая карта памяти (BMXRMS008MP) активация стандартного web сервера, класс B10 |
| Количество устройств в сегменте |
0 - 16 для < 205 м (CANopen) 0 - 32 для < 185 м (CANopen) 0 - 64 для < 160 м (CANopen) |
| Максимальный размер областей объектов |
256 кВ нелокализованные внутренние данные 32634 %Mi локализованные внутренние биты |
| Используемый по умолчанию размер областей объектов |
1024 внутренних слов %MWi локализованные внутренние данные 256 слов констант %KWi локализованные внутренние данные 512 %Mi локализованные внутренние биты |
| Структуру приложения |
1 циклическая / периодическая управляющая задача 1 периодическая быстрая задача нет вспоминании задачи 64 задачи обработки событий |
| Время выполнения каждой инструкции |
0,12 мкс булево 0,17 мкс слов двойной длины 0,25 мкс одно слово 1,16 мкс с плавающей запятой |
| Накладные расходы системы |
0,13 мс для быстрой задачи 0,7 мс для управляющей задачи |
| Потребляемый ток | 135 мА |
| Источник питания | внутреннее электропитание через шасси |
| Светодиодный индикатор состояния |

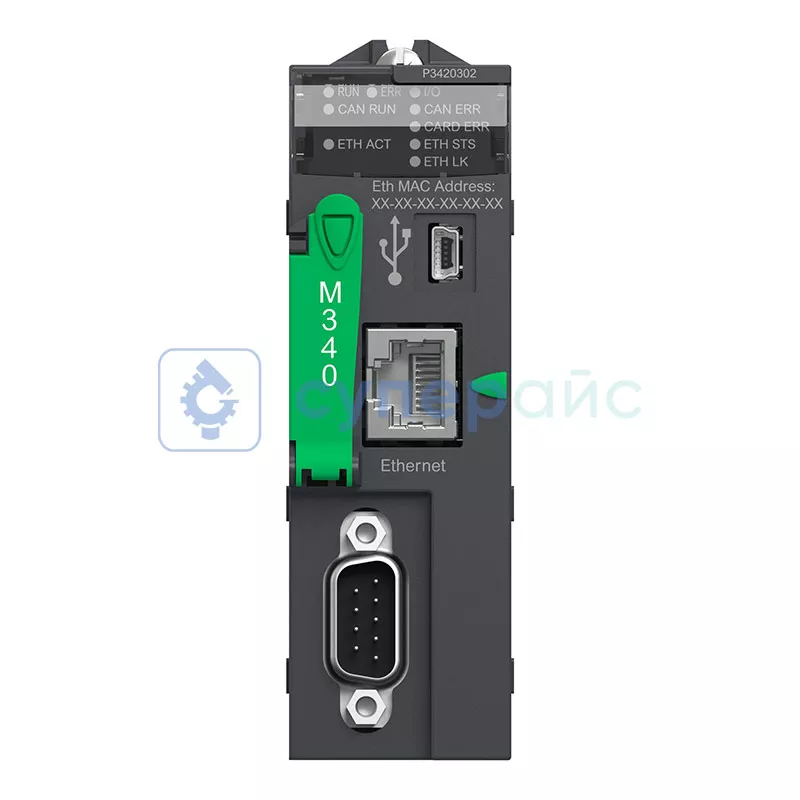

1 светодиод (зеленый) передача информации по сети Ethernet (ETH ACT) 1 светодиод (зеленый) рабочее состояние встроенной в машину/инсталляционной шины (CAN RUN) 1 светодиод (зеленый) процессор работает (RUN) 1 светодиод (зеленый) состояние сети Ethernet (ETH STS) 1 светодиод (красный) скорость передачи данных (ETH 100) 1 светодиод (красный) отказ модуля ввод/вывода (I/O) 1 светодиод (красный) отказ встроенной в машину/инсталляционной шины (CAN ERR) 1 светодиод (красный) отказ карты памяти (CARD ERR) 1 светодиод (красный) ошибка процессора или системы (ERR) 1 светодиод (желтый) передача информации по шине Modbus (USER COM) |
| Общие характеристики | |
| Степень защиты | IP20 |
| Рабочая температура | 0 - 60 °C |
| Относительная влажность | 10 - 95 %, без образования конденсата |
| Габариты упаковки | 55 х 110 х 117 мм |
| Вес нетто | 215 г |
| Вес брутто | 251 г |
| Комплектация | контроллер Schneider Electric BMXP3420302 – 1 шт |
Программируемый контроллер Schneider Electric BMXP3420302: Мощь и Надежность Промышленной Автоматизации
Логические контроллеры ПЛК серии Modicon M340 от Schneider Electric представляют собой решения для сложных систем управления. Модель BMXP3420302 — это высокопроизводительный процессорный модуль ПЛК, предназначенный для задач автоматизации в промышленности, энергетике и инфраструктурных проектах. Его преимущество — сочетание вычислительной мощности, гибкости конфигурации и надежности, критически важных для непрерывных производственных процессов.
Преимущества процессорного модуля:
- Производительность и быстродействие обработки логики.
- Поддержка множественных протоколов связи, включая CANopen и Ethernet.
- Масштабируемая архитектура с возможностью расширения до 4 стоек.
- Встроенные функции диагностики и мониторинга состояния системы.
- Совместимость со средствами программирования и визуализации.
Логические контроллеры ПЛК на базе этого модуля гарантирует управление как дискретными, так и аналоговыми сигналами. Благодаря развитым каналам управления и поддержке оси CANopen, устройство подходит для реализации задач позиционирования и управления движением. Гибкая концепция построения системы позволяет адаптировать конфигурацию под конкретные требования проекта, предлагая соотношение производительности и стоимости.
Коммуникационные возможности модуля включают:
- Интегрирование в сети CANopen для управления периферийными устройствами.
- Поддержку протоколов Ethernet TCP/IP для обмена данными с верхним уровнем.
- Реализацию обмена по протоколу Modbus TCP для связи с другими устройствами.
- Встроенный web-сервер для удаленного мониторинга и диагностики.
Процессорный модуль отличается компактностью и степенью защиты IP20, что позволяет использовать его в стандартных промышленных условиях. Устройство сохраняет работоспособность в широком диапазоне температур и влажности, гарантируя бесперебойную работу. Благодаря соотношению количества стоек и слотов к производительности, данный процессорный модуль ПЛК представляет решение для построения систем автоматизации.
