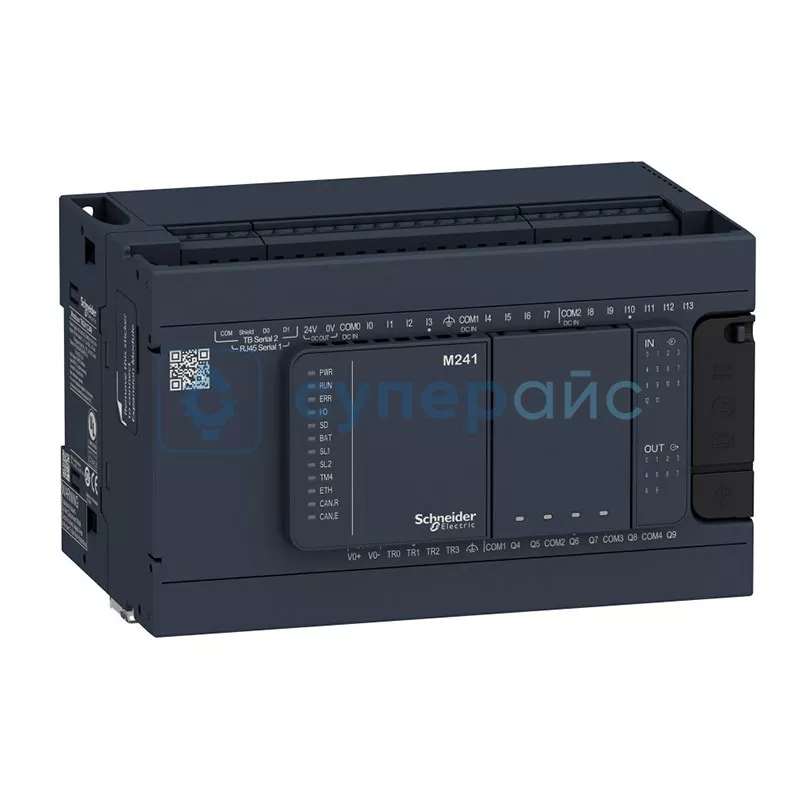

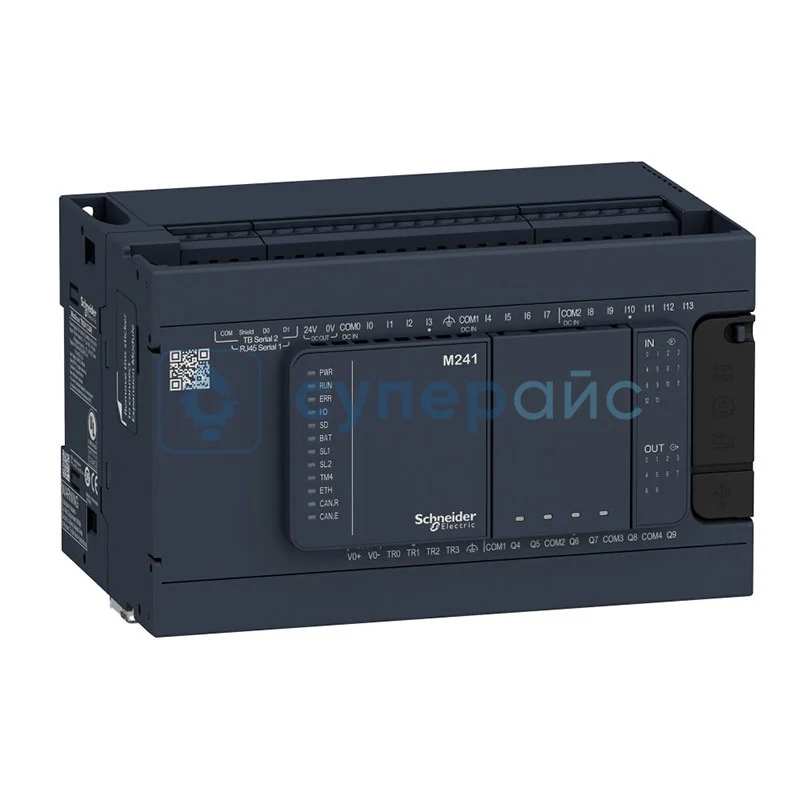

Логический контроллер Schneider Electric TM241C24R
Код товара: 28988
Гарантия 12 месяцев
О товаре Положительная логика (источник)
Дискретные входы: 24
Дискретные выходы: 24
Тип дискретного выхода: транзисторный / реле
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Положительная логика (источник)
Дискретные входы: 24
Дискретные выходы: 24
Тип дискретного выхода: транзисторный / реле
Технические характеристики Schneider Electric TM241C24R
| Серия | Modicon M241 |
| Номинальное напряжение сети | 100 - 240 В |
| Количество дискретных входов | 14 дискретных входов, 8 быстродействующий входов |
| Тип дискретного выхода | транзисторный / реле |
| Количество дискретных выходов |
6 реле; 4 транзисторных; 4 быстродействующий выходов |
| Напряжение дискретного выхода |
5 - 125 В пост. ток для релейный выход; 5 - 250 В пер. ток для релейный выход; 24 В пост. ток для транзисторный выход |
| Ток дискретного выхода |
2 А для релейный выходов (Q4 - Q9); 0,1 А для быстродействующих выходов (режим PTO) (TR0 - TR3); 0,5 А для транзисторных выходов (TR0 - TR3) |
| Дополнительные характеристики | |
| Количество дискретных входов / выходов | 24 |
| Модуль количества вх. / вых. расширений |
7 (местных вх. / вых. архитектурных); 14 (удаленных вх. / вых. архитектурных) |
| Пределы напряжения питания | 85 - 264 В |
| Частота сети | 50 / 60 Гц |
| Тип дискретных входов | "приемник" или "источник" |
| Напряжение дискретного входа | 24 В |
| Тип напряжения дискретного входа | постоянный ток |
| Предельный уровень коммутации напряжения | >= 15 В для входа |
| Предельный уровень коммутации напряжения | <= 5 В для входа |
| Ток дискретного входа | 5 мА для входа |
| Входной импеданс | 4.7 кОм для входа |
| Время срабатывания | 50 мкс включение, I0 - I13 клемма(ы) для входа |
| Конфигурируемое время фильтрования | 1 мкс для быстродействующий входа |
| Логика дискретного выхода | положительная логика (источник) |
| Пределы выходного напряжения |
125 В пост. ток релейный выход; 30 В пост. ток транзисторный выход; 277 В пер. ток релейный выход |
| Максимальная выходная частота |
1 км² для транзисторный выхода; 20 км² для быстродействующий выхода (режим ШИМ); 100 км² для быстродействующий выхода (режим PLS) |
| Точность |
+/- 0.1 % в 0,02 - 0,1 км² для быстродействующий выхода; +/- 1 % в 0,1 - 1 км² для быстродействующий выход |
| Тип защиты |
защита от короткого замыкания для транзисторного выхода; защита от перегрузки с автоматическим сбросом для транзисторного выхода; защита от включения с обратной полярностью для транзисторного выхода; без защиты для релейного выхода |
| Время сброса |
10 мс: автоматический сброс выхода; 12 с: автоматический сброс быстродействующего выхода |
| Размер памяти | 64 Мбайт для системной памяти RAM |
| Карта памяти | 16 GB SD-карта (опционально) |
| Тип батареи |
BR2032 не перезаряжаемый литий; срок службы батареи: 4 года |
| Cрок резервного хранения данных | 2 года при температуре 25 °C |
| Структура приложения |
4 циклических ведущих задания; 8 внешних заданий по событиям; 8 заданий по событиям; 3 циклических ведущих задания + 1 автоматическое задание |
| Функции позиционирования | PTO функция 4 каналы (positioning frequency: 100 км²) |
| Количество входов счёта |
4 быстрых входа (режим HSC) в 200 км²; 14 базовых входов в 1 км² |
| Тип сигнала управления |
A/B в 100 км² для быстрого входа (режим HSC); импульс / направление в 200 км² для быстрого входа (режим HSC); одна фаза в 200 км² для быстрого входа (режим HSC) |
| Тип встроенных клемм |
последовательный канал без развязки последовательности: 1 с RJ45 разъем и RS232 / RS485; последовательный канал без развязки последовательности: 2 с съемным клеммным блоком с винтовыми зажимами и RS485; USB порт с mini USB 2.0 |
| Питание последовательного канала | 5 В, < 200 мА |
| Скорость передачи |
1,2 - 1150,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 15 м для RS485; 1,2 - 1150,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 3 м для RS232; 480 Мбит/с для шины длиной 3 м для USB |
| Протокол порта обмена данными | последовательный канал без развязки: Modbus протокол ведущий / ведомый |
| Общие характеристики | |
| Стойкость к электростатическому разряду |
8 кВ в воздухе в соответствии с МЭК 61000-4-2; 4 кВ при контакте в соответствии с МЭК 61000-4-2 |
| Стойкость к электромагнитным полям |
10 В/м 80 МГц - 1 ГГц в соответствии с МЭК 61000-4-3; 3 В/м 1.4 ГГц - 2 ГГц в соответствии с МЭК 61000-4-3; 1 В/м 2 ГГц - 3 ГГц в соответствии с МЭК 61000-4-3 |
| Стойкость к коммутационным помехам |
2 кВ в соответствии с МЭК 61000-4-4 (линии питания); 2 кВ в соответствии с МЭК 61000-4-4 (выход реле); 1 кВ в соответствии с МЭК 61000-4-4 (последовательный канал); 1 кВ в соответствии с МЭК 61000-4-4 (вход); 1 кВ в соответствии с МЭК 61000-4-4 (транзисторный выход) |
| Стойкость к кратковременным исчезновениям | 10 мс |
| Степень защиты | IP20 с защитной крышкой |
| Рабочая температура |
-10 - 50 °C (вертикальная установка); -10 - 55 °C (горизонтальная установка) |
| Температура хранения | -25 - 70 °C |
| Относительная влажность |
10 - 95 %, без образования конденсата (в действии); 10 - 95 %, без образования конденсата (при хранении) |
| Габариты изделия | 90 х 95 х 150 мм |
| Габариты упаковки | 112 х 132 х 186 мм |
| Вес нетто | 530 г |
| Вес брутто | 750 г |
| Комплектация | контроллер Schneider Electric TM241C24R – 1 шт |
ПЛК Schneider Electric TM241C24R: Универсальное решение для промышленной автоматизации
Логический контроллер Schneider Electric TM241C24R представляет собой высокопроизводительное устройство серии Modicon M241, предназначенное для реализации сложных задач автоматизации. Этот релейный модуль PLC сочетает 24 дискретных входа и 24 выхода различного типа, что предлагает гибкость при проектировании систем управления. Устройство поддерживает работу в широком диапазоне напряжений сети 100-240 В и отличается высокой надежностью в промышленных условиях.
Особенности:
- Гибридная конфигурация выходов: 6 релейных и 4 транзисторных выхода
- Быстродействующие входы/выходы для задач позиционирования и счетчиков
- Поддержка протоколов Modbus и встроенные интерфейсы RS232/RS485
- Расширяемая архитектура с подключением до 14 модулей
- Компактный корпус со степенью защиты IP20
Технические преимущества:
Контроллер Schneider Electric TM241C24R демонстрирует исключительную производительность благодаря 64 МБ оперативной памяти и поддержке SD-карт до 16 ГБ. Устройство предлагает точное управление с помощью 4 каналов позиционирования с частотой до 100 кГц. Встроенные функции защиты от короткого замыкания и перегрузки гарантируют безопасную эксплуатацию.
Области применения:
- Системы управления производственными линиями
- Управление машинами и оборудованием
- Системы мониторинга и сбора данных
- Интеграция в существующие сети промышленной автоматизации
Функциональные возможности:
ПЛК поддерживает сложные алгоритмы управления с организацией 4 циклических задач и 16 событийных заданий. Дискретные входы обеспечивают гибкую коммутацию сигналов с напряжением 24 В постоянного тока. Ток дискретного выхода варьируется от 0,1 А для быстродействующих выходов до 2 А для релейных выходов, что позволяет управлять различными типами нагрузок.
Безопасность и надежность:
Устройство соответствует международным стандартам электромагнитной совместимости и устойчиво к электростатическим разрядам до 8 кВ. Широкий температурный диапазон работы (-10°C до +55°C) и защита от образования конденсата гарантируют стабильность работы в сложных промышленных условиях.
Schneider Electric TM241C24R представляет собой решение для современных систем автоматизации, сочетающее высокую производительность, гибкость конфигурации и надежность в эксплуатации.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
