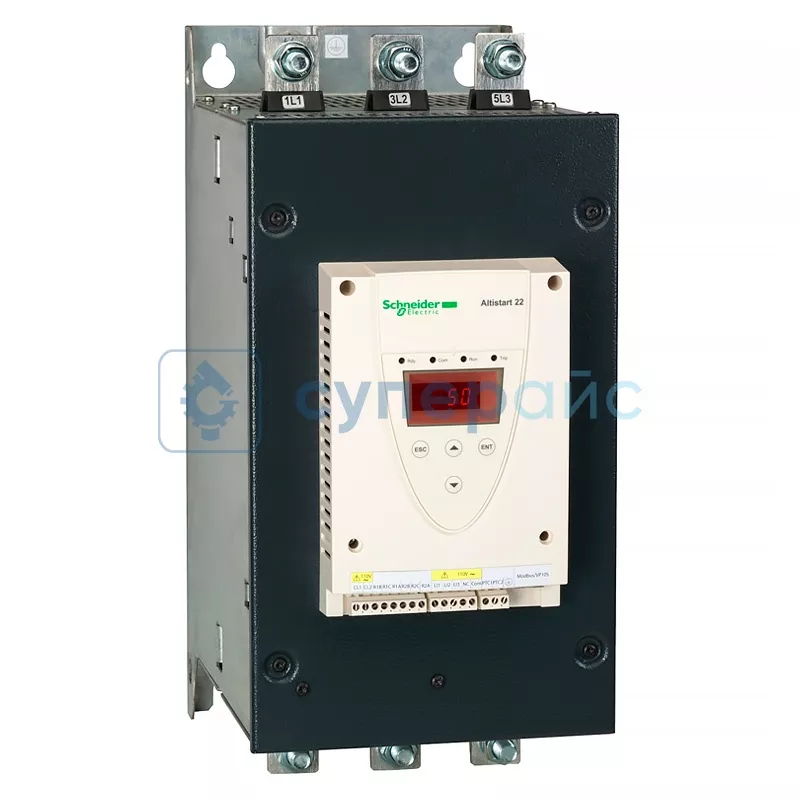

Плавный пусковой модуль Schneider Electric ATS22C25Q
Артикул (код товара): 30530
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
263 190 ₽
263 190 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
30530
Модель (серия)
ATS22C25Q
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Schneider Electric ATS22C25Q
Общие данные
Артикул (код товара)
30530
Производитель (бренд)
Модель (серия)
ATS22C25Q
Страна производства
Китай
Гарантия, мес.
12
Описание Schneider Electric ATS22C25Q
Технические характеристики Schneider Electric ATS22C25Q
| Серия | Altistart 22 |
| Количество дискретных выходов | 2 |
| Тип | устройство плавного пуска |
| Специальная область применения продукта | насосы и вентиляторы |
| Доступные функции | встроенный байпас |
| Мощность двигателя |
75 кВт 230 В; 132 кВт 400 В; 132 кВт 440 В |
| Заводская настройка тока | 233 A |
| Рассеиваемая мощность | 129 Вт |
| Потребление цепи управления | 20 Вт |
| Минимальный коммутируемый ток | 100 мА в 12 В пост. ток (релейные выходы) |
| Максимальный коммутируемый ток |
5 A 250 В пер. ток резистивные 1 релейные выходы; 5 A 30 В пост. ток резистивные 1 релейные выходы; 2 A 250 В пер. ток индуктивн. 0,4 20 мс релейные выходы; 2 A 30 В пост. ток индуктивн. 7 мс релейные выходы |
| Количество дискретных входов | 3 |
| Тип дискретного входа | (LI1, LI2, LI3) логический, 5 мА 4,3 кОм |
| Напряжение дискретного входа | 24 В <= 30 В |
| Тип дискретных входов |
положительная логика LI1, LI2, LI3 при состоянии 0: < 5 В; <= 2 мА при состоянии 1: > 11 В, >= 5 мА |
| Выходной ток | 0,4 - 1 А регулируемый |
| Вход датчика PTC | 750 Ом |
| Протокол порта связи | Modbus |
| Канал обмена данными | последовательный |
| Скорость передачи интерфейса | 4800, 9600, 19200 бит/с |
| Защита от | перегрева |
| Общие характеристики | |
| Номинальное напряжение сети | 230 - 440 В, 3 фазовое, 45 - 66 Гц |
| Интерфейс | RJ-45, RS-485 |
| Рабочая температура | - 10 - 40 °C |
| Температура хранения | - 25 - 70 °C |
| Габариты упаковки | 425 x 206 x 229 мм |
| Вес | 33 кг |
| Комплектация | устройство плавного пуска Schneider Electric ATS22C25Q – 1 шт |
Обзорная таблица устройств плавного пуска Schneider Electric Altistart 22
| Характеристики | ATS22C11Q | ATS22C14Q | ATS22C17Q | ATS22C21Q | ATS22C25Q | ATS22C32Q | ATS22C41Q | ATS22C48Q | ATS22C59Q |
| Серия | Altistart 22 | ||||||||
| Тип | устройство плавного пуска | ||||||||
| Область применения | насосы и вентиляторы | ||||||||
| Функции | встроенный байпас | ||||||||
| Мощность двигателя (400 В) | 55 кВт | 75 кВт | 90 кВт | 110 кВт | 132 кВт | 160 кВт | 220 кВт | 250 кВт | 315 кВт |
| Заводская настройка тока | 100 A | 131 A | 162 A | 195 A | 233 A | 285 A | 388 A | 437 A | 560 A |
| Количество дискретных входов | 3 | ||||||||
| Количество дискретных выходов | 2 | ||||||||
| Протокол связи | Modbus | ||||||||
| Интерфейс | RJ-45, RS-485 | ||||||||
| Вес | 18 кг | 18 кг | 12,65 кг | 33 кг | 33 кг | 33 кг | 33 кг | 50 кг | 50 кг |
Часто задаваемые вопросы
Для чего нужен плавный пуск ATS22C25Q?
Устройство серии Altistart 22 плавно разгоняет и останавливает асинхронный двигатель, снижая пусковые токи и механические удары. Отдельно оптимизировано под насосы и вентиляторы.
Двигатели какой мощности он тянет?
Модель рассчитана на 75 кВт при 230 В и 132 кВт при 400 и 440 В. Заводская настройка тока - 233 А.
Есть ли встроенный байпас?
Да, байпас встроен, поэтому после выхода на номинал двигатель питается напрямую через контактор внутри устройства. Это снижает нагрев: рассеиваемая мощность в работе - 129 Вт, потребление цепи управления - 20 Вт.
Сколько у устройства управляющих входов и выходов?
Есть 3 логических дискретных входа (LI1, LI2, LI3) и 2 дискретных выхода. Входы работают по положительной логике на 24 В: состояние 0 при напряжении меньше 5 В, состояние 1 при напряжении выше 11 В.
Какую нагрузку выдерживают релейные выходы?
На резистивной нагрузке выходы коммутируют до 5 А при 250 В переменного или 30 В постоянного тока. На индуктивной нагрузке предел - 2 А при тех же напряжениях.
