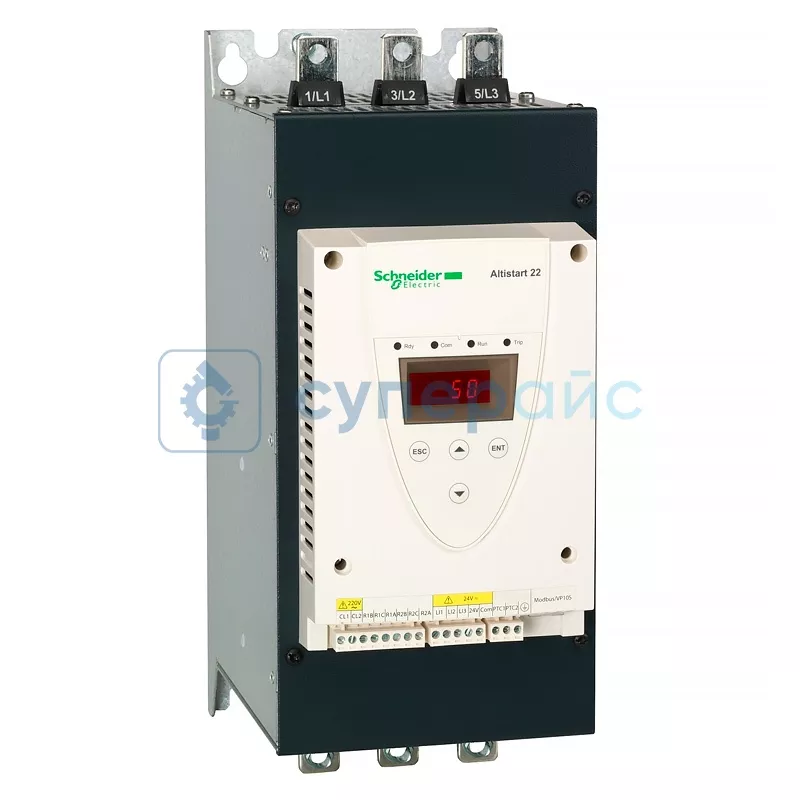

Регулятор пуска Schneider Electric ATS22C17Q
Для физических лиц при заказе от 5000 рублей Почтой России
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Schneider Electric ATS22C17Q
Общие данные
Описание Schneider Electric ATS22C17Q
Технические характеристики Schneider Electric ATS22C17Q
| Серия | Altistart 22 |
| Количество дискретных выходов | 2 |
| Тип | устройство плавного пуска |
| Специальная область применения продукта | насосы и вентиляторы |
| Доступные функции | встроенный байпас |
| Мощность двигателя |
45 кВт, 230 В; 90 кВт, 400 В; 90 кВт, 440 В |
| Заводская настройка тока | 162 A |
| Рассеиваемая мощность | 91 Вт |
| Потребление цепи управления | 20 Вт |
| Минимальный коммутируемый ток | 100 мА в 12 В пост. ток (релейные выходы) |
| Максимальный коммутируемый ток |
5 A, 250 В пер. ток резистивные 1 релейные выходы; 5 A, 30 В пост. ток резистивные 1 релейные выходы; 2 A, 250 В пер. ток индуктивн. 0,4 - 20 мс релейные выходы; 2 A, 30 В пост. ток индуктивн. 7 мс релейные выходы |
| Количество дискретных входов | 3 |
| Тип дискретного входа | (LI1, LI2, LI3) логический, 5 мА, 4,3 кОм |
| Напряжение дискретного входа | 24 В <= 30 В |
| Тип дискретных входов |
положительная логика LI1, LI2, LI3 при состоянии 0: < 5 В; <= 2 мА при состоянии 1: > 11 В, >= 5 мА |
| Выходной ток | 0,4 - 1 А регулируемый |
| Вход датчика PTC | 750 Ом |
| Протокол порта связи | Modbus |
| Канал обмена данными | последовательный |
| Скорость передачи интерфейса | 4800, 9600, 19200 бит/с |
| Защитные функции | |
| Защита от перегрева двигателя | есть |
| Защита от перегрева стартера | есть |
| Защита от обрыва фазы | есть |
| Общие характеристики | |
| Номинальное напряжение сети | 230 - 440 В, 3 фазовое, 45 - 66 Гц |
| Интерфейс | RJ-45, RS-485 |
| Рабочая температура | -10 - 40 °C |
| Температура хранения | -25 - 70 °C |
| Габариты упаковки | 356 x 150 x 229,5 мм |
| Вес брутто | 12,65 кг |
| Комплектация | устройство плавного пуска Schneider Electric ATS22C17Q– 1 шт |
Обзорная таблица устройств плавного пуска Schneider Electric Altistart 22
| Характеристики | ATS22C11Q | ATS22C14Q | ATS22C17Q | ATS22C21Q | ATS22C25Q | ATS22C32Q | ATS22C41Q | ATS22C48Q | ATS22C59Q |
| Серия | Altistart 22 | ||||||||
| Тип | устройство плавного пуска | ||||||||
| Область применения | насосы и вентиляторы | ||||||||
| Функции | встроенный байпас | ||||||||
| Мощность двигателя (400 В) | 55 кВт | 75 кВт | 90 кВт | 110 кВт | 132 кВт | 160 кВт | 220 кВт | 250 кВт | 315 кВт |
| Заводская настройка тока | 100 A | 131 A | 162 A | 195 A | 233 A | 285 A | 388 A | 437 A | 560 A |
| Количество дискретных входов | 3 | ||||||||
| Количество дискретных выходов | 2 | ||||||||
| Протокол связи | Modbus | ||||||||
| Интерфейс | RJ-45, RS-485 | ||||||||
| Вес | 18 кг | 18 кг | 12,65 кг | 33 кг | 33 кг | 33 кг | 33 кг | 50 кг | 50 кг |
Регулятор пуска Schneider Electric ATS22C17Q: Интеллектуальная защита и плавный старт вашего оборудования!!!
Когда двигатель запускается рывком, оборудование испытывает ударные нагрузки, а вы - дополнительные расходы на ремонт. Перегрев, скачки тока, износ механики - всё это сокращает ресурс системы. Регулятор пуска Schneider Electric ATS22C17Q — профессиональное устройство плавного пуска, которое обеспечивает мягкий разгон двигателя, снижает пусковой ток и защищает вашу технику с первых секунд работы.
Серия Altistart 22 — это продуманное устройство пуска для насосов и вентиляторов, созданное для стабильной и долговечной эксплуатации в промышленной среде.
Главные Достоинства
- Плавный и безопасный запуск до 90 кВт - работа с двигателями 45 кВт (230 В) и 90 кВт (400–440 В), снижение пусковых токов и продление срока службы оборудования.
- Встроенный байпас - автоматическое шунтирование тиристоров после разгона двигателя уменьшает нагрев и экономит электроэнергию.
- Интеллектуальная защита - защита от перегрева двигателя, перегрева стартера и обрыва фазы. Ваш двигатель под постоянным контролем.
- Гибкая интеграция в автоматику - 3 логических входа 24 В и 2 дискретные выходы, поддержка Modbus по RS-485 со скоростью до 19200 бит/с.
- Промышленная надёжность - работа в сети 230–440 В (3 фазы), диапазон температур от -10 до +40 °C, прочная конструкция для шкафов управления.
Особенности
Schneider Electric ATS22C17Q имеет заводскую настройку тока 162 A и регулируемый выходной ток 0,4–1 А для точной адаптации под нагрузку. Рассеиваемая мощность составляет 91 Вт, а потребление цепи управления — всего 20 Вт, что снижает энергозатраты системы.
Дискретные входы LI1, LI2, LI3 работают по положительной логике (24 В), обеспечивая стабильный сигнал управления. Релейные выходы рассчитаны до 5 A при 250 В переменного тока. Поддержка датчика PTC (750 Ом) позволяет дополнительно контролировать температуру двигателя. Интерфейсы RJ-45 и RS-485 обеспечивают удобное подключение к системе диспетчеризации.
В комплект входит оригинальное устройство плавного пуска Schneider Electric ATS22C17Q, полностью готовое к установке.
Применение
- Насосные станции
- Вентиляционные системы
- Производственные линии
- Инженеры по автоматизации
- Промышленные предприятия
Идеально подходит как устройство пуска для насосов и вентиляторов, где критична плавность старта и защита двигателя.
Сделайте ставку на надёжность уже сегодня!!!
Регулятор пуска Schneider Electric ATS22C17Q — это не просто устройство плавного пуска, а инвестиция в ресурс вашего оборудования. Он защищает двигатель, снижает износ и обеспечивает стабильную работу в любой промышленной сети.
Выбирая Schneider Electric ATS22C17Q, вы получаете мощное и надёжное устройство пуска для насосов и вентиляторов, которое станет вашим стратегическим преимуществом. Закажите Schneider Electric ATS22C17Q прямо сейчас и обеспечьте своему оборудованию профессиональный старт!!!
