Характеристики Schneider Electric BMXAMI0810H
Общие данные
Основные характеристики
Описание Schneider Electric BMXAMI0810H
Технические характеристики Schneider Electric BMXAMI0810H
| Серия | Modicon X80 |
| Тип | модуль аналогового ввода |
| Изоляция между каналами | гальваническая развязка |
| электрическое соединение | 28 каналов 1 разъем |
| Количество аналоговых входов | 8 |
| Тип подключения |
ток ± 20 мА; ток 0 - 20 мА; ток 4 - 20 мА; напряжение ± 10 В; напряжение ± 5 В; напряжение 0 - 10 В; напряжение 0 - 5 В; напряжение 1 - 5 В |
| Разрешение аналогового входа | 15 бит |
| Аналого-цифровое преобразование | 16 бит |
| Допустимая перегрузка на входах |
± 30 В ± 10 В; ± 30 В ± 5 В; ± 30 В 0 - 10 В; ± 30 В 0 - 5 В; ± 30 В 1 - 5 В; ± 30 мА ± 20 мА; ± 30 мА 0 - 20 мА; ± 30 мА 4 - 20 мА |
| Входной импеданс |
10 МОм в режиме напряжения; 250 Ом + 3,6 - 50 Ом в режиме тока |
| Точность встроенного токозадающего резистора | 0,1 % - 15 млн^-1/°C |
| Номинальная длительность цикла считывания | 9 мс для 8 каналов |
| Длительность цикла быстрого считывания | 1 мс + 1 мс x кол-во используемых каналов |
| Погрешность измерения |
0,075 % полной шкалы ± 10 В 25 °C; 0,075 % полной шкалы ± 5 В 25 °C; 0,075 % полной шкалы 0 - 10 В 25 °C; 0,075 % полной шкалы 0 - 5 В 25 °C; 0,075 % полной шкалы 1 - 5 В 25 °C; 0,15 % полной шкалы ± 20 мА 25 °C; 0,15 % полной шкалы 0 - 20 мА 25 °C; 0,15 % полной шкалы 4 - 20 мА 25 °C; ≤ 0,2 % полной шкалы ± 10 В - 25 - 70 °C; ≤ 0,2 % полной шкалы ± 5 В - 25 - 70 °C; ≤ 0,2 % полной шкалы 0 - 10 В - 25 - 70 °C; ≤ 0,2 % полной шкалы 0 - 5 В - 25 - 70 °C; ≤ 0,2 % полной шкалы 1 - 5 В - 25 - 70 °C; ≤ 0,55 % полной шкалы ± 20 мА - 25 - 70 °C; ≤ 0,55 % полной шкалы 0 - 20 мА - 25 - 70 °C; ≤ 0,55 % полной шкалы 4 - 20 мА - 25 - 70 °C |
| Отклонение ном. характеристик в зависимости от температуры |
30 млн-1/°C ± 10 В; 30 млн-1/°C ± 5 В; 30 млн-1/°C 0 - 10 В; 30 млн-1/°C 0 - 5 В; 30 млн-1/°C 1 - 5 В; 50 млн-1/°C ± 20 мА; 50 млн-1/°C 0 - 20 мА; 50 млн-1/°C 4 - 20 мА |
| Отклонение общего режима | 80 дБ |
| Минимальное ослабление перекрестных помех | 80 дБ |
| Формат цифрового значения |
- 32768 to + 32767 в максимальном масштабе пользователя; ± 10000 по умолчанию |
| Перекалибровка | встроенная |
| Разрешающая способность измерительного прибора |
0,36 мВ ± 10 В; 0,36 мВ ± 5 В; 0,36 мВ 0 - 10 В; 0,36 мВ 0 - 5 В; 0,36 мВ 1 - 5 В; 1,4 мкА ± 20 мА; 1,4 мкА 0 - 20 мА; 1,4 мкА 4 - 20 мА |
| Максимальное преобразуемое значение |
± 11,4 В ± 10 В; ± 11,4 В ± 5 В; ± 11,4 В 0 - 10 В; ± 11,4 В 0 - 5 В; ± 11,4 В 1 - 5 В; 0 - 30 мА ± 20 мА; 0 - 30 мА 0 - 20 мА; 0 - 30 мА 4 - 20 мА; 0 - 30 мА ± 5 В |
| Средняя наработка на отказ | 900000 гн |
| Светодиодный индикатор состояния |
1 светодиод (зеленый) напряжение стойки в норме; 1 светодиод (зеленый) напряжение датчика; 1 светодиод (красный) ERR; 1 светодиод (красный) ввод / вывод |
| Потребляемая мощность |
1,06 Вт 24 В постоянный ток типичный; 1,5 Вт 24 В постоянный ток максимальное; 0,32 Вт 3,3 В постоянный ток типичный; 0,48 Вт 3,3 В постоянный ток максимальное |
| Потребляемый ток |
150 мА в 3,3 В пост. ток; 54 мА в 24 В пост. ток |
| Общие характеристики | |
| Степень защиты | IP20 |
| Рабочая температура | 0 - 60 °C |
| Относительная влажность | 5 - 95 % без образования конденсата |
| Габариты упаковки | 116 x 110 x 55 мм |
| Вес брутто | 170 г |
| Комплектация | модуль ввода Schneider Electric BMXAMI0810H – 1 шт |

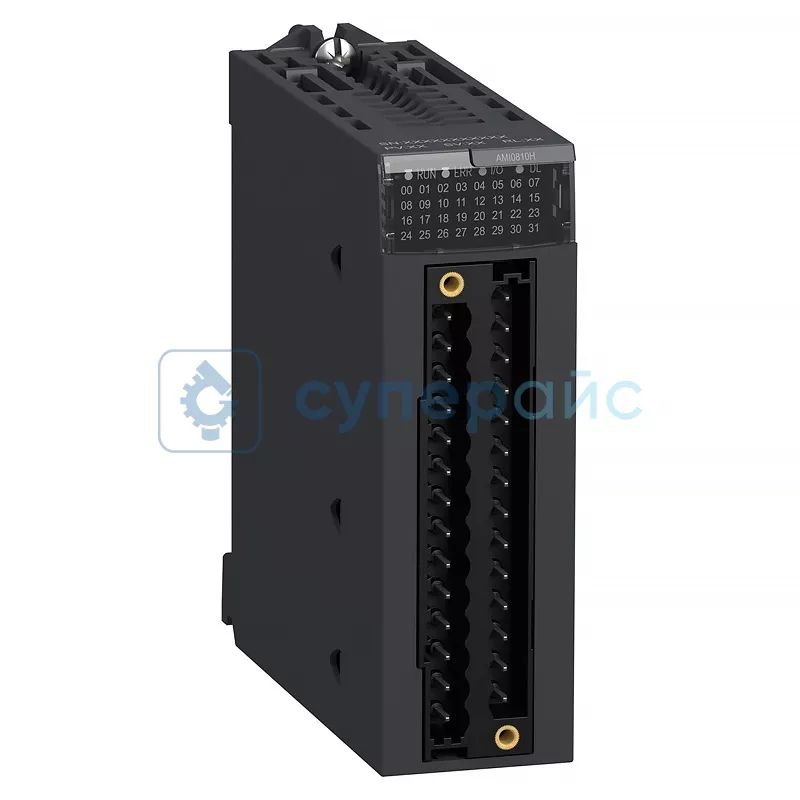

Модуль Schneider Electric BMXAMI0810H
Универсальный модуль аналогового ввода Schneider Electric BMXAMI0810H представляет собой профессиональное устройство для измерения электронных сигналов. Приборы такого типа устанавливают в комплексы автоматизации, работа которых обеспечивается логическими контроллерами PLC.
Модуль принадлежит к серии Modicon X80. Ниже отвечаем на некоторые возможные вопросы о модели.
Каково количество входов у прибора?
Конструкция рассчитана на 8 каналов. Гальваническая изоляция между каналами помогает защитить электронные компоненты от взаимных помех.
Каковы преимущества модуля?
Диапазон тока составляет 0-20 мА. Разрешение 16 бит обуславливает высокую точность измерений. Высокоточное преобразование аналоговых сигналов помогает получать достоверную информацию.
Для каких задач подойдёт прибор?
Такое оборудование применяют в автоматизированных системах управления. Устройство помогает измерять параметры технологических процессов.
Как интерпретировать показания индикаторов?
Цветовая индикация информирует о состоянии электронных трактов.
Доступные светодиодные индикаторы состояния:
- зеленый для напряжения стойки;
- зеленый для напряжения датчика;
- красный индикатор ошибок;
- красный индикатор ввода/вывода.
Каковы технические особенности модели?
Среди особенностей - компактный дизайн, высокая помехозащищенность, простота подключения.
Преимущества компактного исполнения:
- экономия пространства при монтаже;
- снижение затрат на комплектацию шкафов;
- удобство размещения оборудования;
- упрощение и ускорение монтажа.
Такое оборудование применяют инженеры автоматизированных систем и другие специалисты автоматизации.
