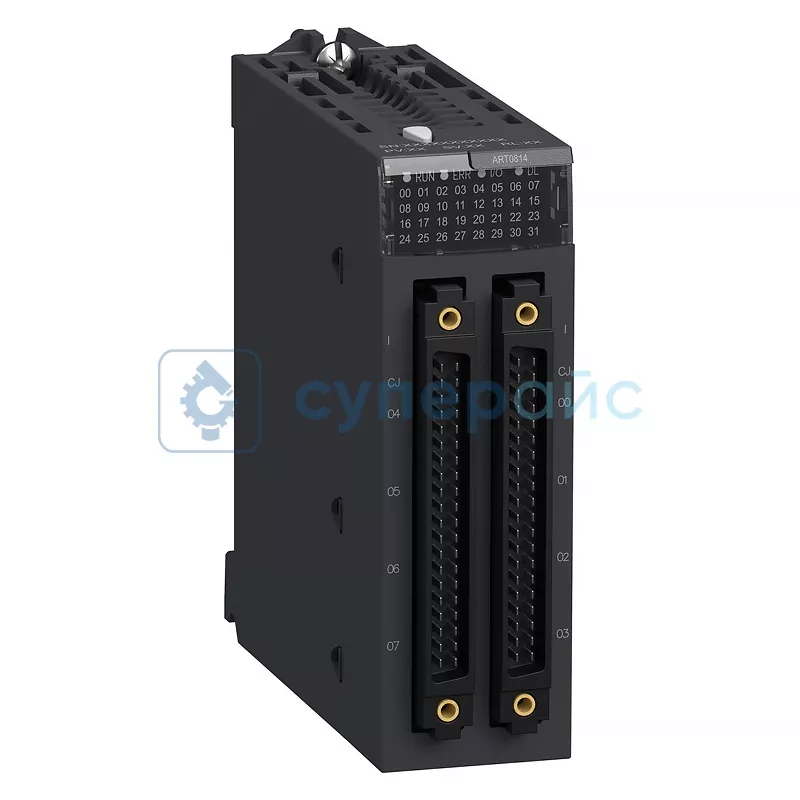

Модуль ввода Schneider Electric BMXART0814
Код товара: 29308
Гарантия 12 месяцев
О товаре Аналого-цифровое преобразование 16 бит
Количество входов: 8
Диапазон тока: 0 - 20 мА
Разрешение: 15 / 16 бит
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Аналого-цифровое преобразование 16 бит
Количество входов: 8
Диапазон тока: 0 - 20 мА
Разрешение: 15 / 16 бит
Технические характеристики Schneider Electric BMXART0814
| Серия | Modicon X80 |
| Тип | модуль аналогового ввода |
| Изоляция между каналами | гальваническая развязка |
| Электрическое соединение | 40 каналов 2 разъема |
| Количество аналоговых входов | 8 |
| Тип подключения |
напряжение +/- 1,28 В; напряжение +/- 160 мВ; напряжение +/- 320 мВ; напряжение +/- 40 мВ; напряжение +/- 640 мВ; напряжение +/- 80 мВ; резистор 400 Ом 2-проводн.; резистор 400 Ом 3-проводн.; резистор 400 Ом 4-проводн.; резистор 4000 Ом 2-проводн.; резистор 4000 Ом 3-проводн.; резистор 4000 Ом 4-проводн.; датчик температуры -100 - 260 °C Cu 10; датчик температуры -100 - 450 °C Pt 100 в соответствии с UL/JIS; датчик температуры -100 - 450 °C Pt 1000 в соответствии с UL/JIS; датчик температуры -200 - 850 °C Pt 100 в соответствии с IEC; датчик температуры -200 - 850 °C Pt 1000 в соответствии с IEC; датчик температуры -60 - 180 °C Ni 100; датчик температуры -60 - 180 °C Ni 1000; термопара +130 - 1820 °C термопара B; термопара +270 - 1300 °C термопара N; термопара -200 - 600 °C термопара U; термопара -200 - 760 °C термопара J; термопара -200 - 900 °C термопара L; термопара -270 - 1000 °C термопара E; термопара -270 - 1370 °C термопара K; термопара -270 - 1370 °C термопара K; термопара -270 - 400 °C термопара T; термопара -50 - 1769 °C термопара R; термопара -50 - 1769 °C термопара S |
| Разрешение аналогового входа | 15 бит |
| Аналого-цифровое преобразование | 16 бит |
| Допустимая перегрузка на входах |
± 100 % 400 Ом; ± 100 % 4000 Ом; ± 102,5 % ± 1,28 В; ± 102,5 % ± 160 мВ; ± 102,5 % ± 320 мВ; ± 102,5 % ± 40 мВ; ± 102,5 % ± 640 мВ; ± 102,5 % ± 80 мВ |
| Отклонение общего режима | 120 дБ 50 / 60 Гц |
| Подавление дифференциальных помех | 60 дБ 50 / 60 Гц |
| Номинальная длительность цикла считывания |
400 мс с датчиком температуры; 200 мс с термопарой |
| Погрешность измерения |
± 0,7 °C Ni 1000 25 °C; ± 1,3 °C Ni 1000 0 - 60 °C; ± 2 °C Pt 100 0 - 60 °C; ± 2 °C Pt 1000 0 - 60 °C; ± 2,1 °C Ni 100 25 °C; ± 2,1 °C Pt 100 25 °C; ± 2,1 °C Pt 1000 25 °C; ± 2,7 °C термопара U 25 °C; ± 2,8 °C термопара J 25 °C; ± 3 °C Ni 100 0 - 60 °C; ± 3 °C термопара L 25 °C; ± 3,2 °C термопара R 25 °C; ± 3,2 °C термопара S 25 °C; ± 3,5 Гц термопара B 25 °C; ± 3,7 °C термопара E 25 °C; ± 3,7 °C термопара K 25 °C; ± 3,7 °C термопара N 25 °C; ± 3,7 °C термопара T 25 °C; ± 4 °C Cu 10 0 - 60 °C; ± 4 °C Cu 10 25 °C; ± 4,5 °C термопара J 0 - 60 °C; ± 4,5 °C термопара L 0 - 60 °C; ± 4,5 °C термопара R 0 - 60 °C; ± 4,5 °C термопара S 0 - 60 °C; ± 4,5 °C термопара U 0 - 60 °C; ± 5 °C термопара B 0 - 60 °C; ± 5 °C термопара E 0 - 60 °C; ± 5 °C термопара K 0 - 60 °C; ± 5 °C термопара N 0 - 60 °C; ± 5 °C термопара T 0 - 60 °C; ≤ 0,15 % полной шкалы ± 1,28 В 0 - 60 °C; ≤ 0,15 % полной шкалы ± 160 мВ 0 - 60 °C; ≤ 0,15 % полной шкалы ± 320 мВ 0 - 60 °C; ≤ 0,15 % полной шкалы ± 40 мВ 0 - 60 °C; ≤ 0,15 % полной шкалы ± 640 мВ 0 - 60 °C; ≤ 0,15 % полной шкалы ± 80 мВ 0 - 60 °C; ≤ 0,2 % полной шкалы 400 Ом 0 - 60 °C; ≤ 0,2 % полной шкалы 4000 Ом 0 - 60 °C; 0,05 % полной шкалы ± 1,28 В 25 °C; 0,05 % полной шкалы ± 160 мВ 25 °C; 0,05 % полной шкалы ± 320 мВ 25 °C; 0,05 % полной шкалы ± 40 мВ 25 °C; 0,05 % полной шкалы ± 640 мВ 25 °C; 0,05 % полной шкалы ± 80 мВ 25 °C; 0,12 % полной шкалы 400 Ом 25 °C; 0,12 % полной шкалы 4000 Ом 25 °C |
| Отклонение ном. характеристик в зависимости от температуры |
25 млн-1/°C 400 Ом; 25 млн-1/°C 4000 Ом; 25 млн-1/°C Ni 1000; 25 млн-1/°C термопара B; 25 млн-1/°C термопара E; 25 млн-1/°C термопара J; 25 млн-1/°C термопара K; 25 млн-1/°C термопара L; 25 млн-1/°C термопара N; 25 млн-1/°C термопара R; 25 млн-1/°C термопара S; 25 млн-1/°C термопара T; 25 млн-1/°C термопара U; 30 млн-1/°C +/- 1,28 В; 30 млн-1/°C +/- 160 мВ; 30 млн-1/°C +/- 320 мВ; 30 млн-1/°C +/- 40 мВ; 30 млн-1/°C +/- 640 мВ; 30 млн-1/°C +/- 80 мВ; 30 млн-1/°C Cu 10; 30 млн-1/°C Ni 100; 30 млн-1/°C Pt 100; 30 млн-1/°C Pt 1000 |
| Перекалибровка | встроенная |
| Тип ошибки |
разомкнутая цепь Cu 10; разомкнутая цепь Ni 100; разомкнутая цепь Ni 1000; разомкнутая цепь Pt 100; разомкнутая цепь Pt 1000; разомкнутая цепь термопара B; разомкнутая цепь термопара E; разомкнутая цепь термопара J; разомкнутая цепь термопара K; разомкнутая цепь термопара L; разомкнутая цепь термопара N; разомкнутая цепь термопара R; разомкнутая цепь термопара S; разомкнутая цепь термопара T; разомкнутая цепь термопара U |
| Макс. сопротивление проводки |
20 Ом 2-проводн. Cu 10; 20 Ом 2-проводн. Ni 100; 20 Ом 2-проводн. Pt 100; 20 Ом 3-проводн. Cu 10; 20 Ом 3-проводн. Ni 100; 20 Ом 3-проводн. Pt 100; 200 Ом 2-проводн. Ni 1000; 200 Ом 2-проводн. Pt 1000; 200 Ом 3-проводн. Ni 1000; 200 Ом 3-проводн. Pt 1000; 50 Ом 4-проводн. Cu 10; 50 Ом 4-проводн. Ni 100; 50 Ом 4-проводн. Pt 100; 500 Ом 4-проводн. Ni 1000; 500 Ом 4-проводн. Pt 1000 |
| Разрешающая способность измерительного прибора |
0,1 °C Cu 10; 0,1 °C Ni 100; 0,1 °C Ni 1000; 0,1 °C Pt 100; 0,1 °C Pt 1000; 0,1 °C термопара B; 0,1 °C термопара E; 0,1 °C термопара J; 0,1 °C термопара K; 0,1 °C термопара L; 0,1 °C термопара N; 0,1 °C термопара R; 0,1 °C термопара S; 0,1 °C термопара T; 0,1 °C термопара U; 1280/2exp14 мВ +/- 1,28 ; В 160/2exp14 мВ +/- 160 мВ; 320/2exp14 мВ +/- 320 мВ; 40/2exp14 мВ +/- 40 мВ; 12,5 мОм 400 Ом; 125 мОм 4000 Ом; 640/2exp14 мВ +/- 640 мВ |
| Максимальное преобразуемое значение |
± 100 % 400 Ом; ± 100 % 4000 Ом; ± 102,5 % ± 1,28 В; ± 102,5 % ± 160 мВ; ± 102,5 % ± 320 мВ; ± 102,5 % ± 40 мВ; ± 102,5 % ± 640 мВ; ± 102,5 % ± 80 мВ |
| Средняя наработка на отказ | 900000 гн |
| Светодиодный индикатор состояния |
1 светодиод (зеленый) напряжение стойки в норме; 1 светодиод (зеленый) напряжение датчика; 1 светодиод (красный) ERR; 1 светодиод (красный) ввод / вывод |
| Потребляемый ток |
150 мА в 3,3 В пост. ток; 50 мА в 24 В пост. ток |
| Общие характеристики | |
| Степень защиты | IP20 |
| Рабочая температура | 0 - 60 °C |
| Относительная влажность | 5 - 95 % без образования конденсата |
| Габариты упаковки | 120 x 113 x 56 мм |
| Вес брутто | 210 г |
| Комплектация | модуль ввода Schneider Electric BMXART0814 – 1 шт |
Модуль Schneider Electric BMXART0814
Модуль ввода аналоговых сигналов Schneider Electric BMXART0814 представляет собой устройство, предназначенное для работы с компонентами промышленной автоматизации. Понимание его характеристик поможет правильно интегрировать устройство в автоматику. Ниже отвечаем на возможные вопросы.
Какое количество входов у этой модели?
Модуль располагает 8 аналоговыми входами. Подходит для промышленных систем, в которых применяются разработанные schneider electric контроллеры modicon X80.
Какой диапазон тока поддерживает устройство?
Диапазон тока составляет 0—20 мА, что соответствует большинству промышленных стандартов измерения.
Преимущества реализованного диапазона тока:
- совместимость с датчиками различных производителей;
- унификация измерительных каналов в рамках единого стандарта;
- лёгкость встраивания в комплексы автоматизации, которые уже работают.
Какое электрическое соединение реализовано?
Два разъема на 40 каналов суммарно повышают гибкость при проектировании систем автоматизации.
Особенности электрического соединения:
- распределение нагрузки между разъемами для повышения надежности;
- резервирование каналов измерения при критически важных процессах;
- оптимизация монтажного пространства;
- упрощение диагностики и обслуживания каналов.
Какое разрешение у аналогового входа?
Разрешение 15 бит обеспечивает высокую детализацию измерений для точного контроля технологических процессов.
Каковы практические аспекты работы?
Средняя наработка на отказ составляет 900000 гн. Это обуславливает продолжительную работу компонента без замены. Номинальная длительность цикла считывания равна 400 мс с датчиком температуры и 200 мс с термопарой.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
