Картридж аналогового входа Schneider Electric TMC4TI2
Для физических лиц при заказе от 5000 рублей Почтой России
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Schneider Electric TMC4TI2
Общие данные
Основные характеристики
Описание Schneider Electric TMC4TI2
Технические характеристики Schneider Electric TMC4TI2
| Серия | Modicon M241 |
| Тип | картридж аналогового входа |
| Количество аналоговых входов | 2 |
| Тип подключения |
термопара -200 - 1000 °C с термопарой J; термопара -200 - 1300 °C с термопарой K; термопара 0 - 1760 °C с термопарой R; термопара 0 - 1760 °C с термопарой S; термопара 0 - 1820 °C с термопарой B; термопара -200 - 400 °C с термопарой T; термопара -200 - 1300 °C с термопарой N; термопара 200 - 800 °C с термопарой E; Ni 100/Ni 1000 датчик температуры -60 - 180 °C; Pt 100 датчик температуры -200 - 850 °C; Pt 1000 датчик температуры -200 - 600 °C |
| Разрешение аналогового входа | 14 бит |
| Значение младшего бита | 0,1 °C |
| Время выборки | 100 мс |
| Абсолютная погрешность измерения |
+/- 0,5 % - нет концентрации поливинилхлорида при 25 °C для датчиков температуры Pt 100/Pt 1000, Ni 100/Ni 1000; шаг 5,08 мм при 25 °C для температуры K -200 - 1300 °C; шаг 5,08 мм при 25 °C для температуры J -200 - 1000 °C; шаг 5,08 мм при 25 °C для температуры E -200 - 800 °C; шаг 5,08 мм при 25 °C для температуры T -200 - 400 °C; шаг 5,08 мм при 25 °C для температуры N -200 - 1300 °C; шаг 5,08 мм при 25 °C для термопара B 250 - 400 °C; +/- 0,1 % при 25 °C для термопара B 400 - 1280 °C; шаг 5,08 мм при 25 °C для температуры R, S 0 - 1760°C |
| Номинальное отклонение | +/- 0.008 % FS / °C |
| Повторяемость позиционирования | +/- 0.1 % FS |
| Нелинейность | +/- 0.05 % FS |
| Тип кабеля | кабель со скрученными экранированными парами |
| Электрическое соединение | 1 х 1,5 мм² / 1 клеммный блок с пружинными зажимами с шагом 3.81 мм регулировкой для входов и питания |
| Максимальное расстояние между кабелями устройства | кабель со скрученными экранированными парами: < 30 м для входа |
| Пределы напряжения питания | 20,4 - 28,8 В |
| Локальная индикация | PWR: 1 светодиод (зеленый) |
| Допустимая длительная перегрузка | 6 В |
| Входной импеданс | >= 1 МОм |
| Общие характеристики | |
| Стойкость к кратковременным исчезновениям | 10 мс |
| Габариты изделия | 50 х 21 х 34 мм |
| Габариты упаковки | 70 х 30 х 35 мм |
| Вес нетто | 55 г |
| Вес брутто | 74 г |
| Комплектация | картридж Schneider Electric TMC4TI2 – 1 шт |

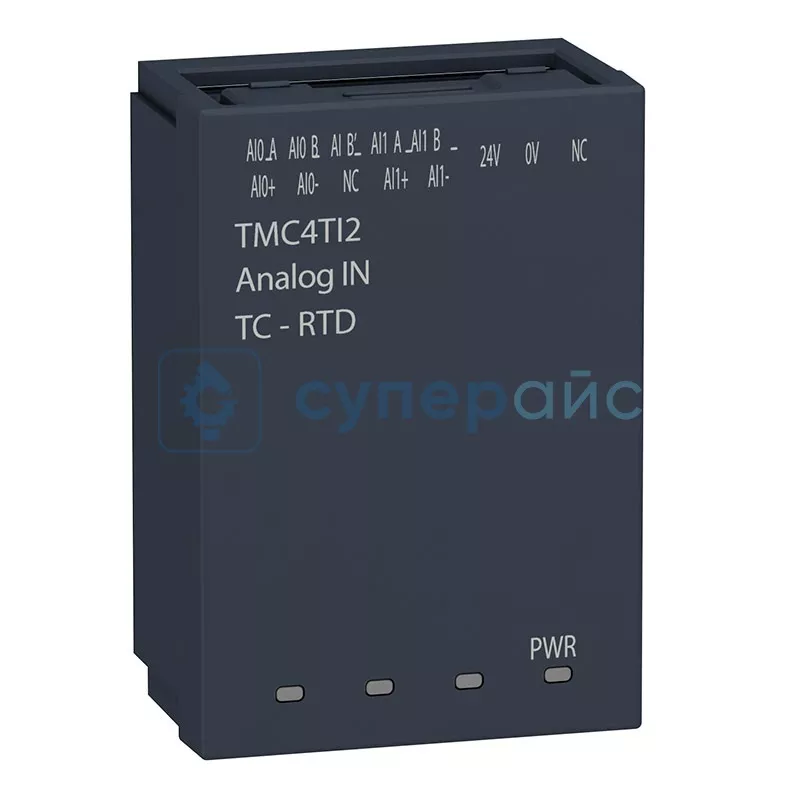

Картридж Schneider Electric TMC4TI2
Картридж аналогового входа Schneider Electric TMC4TI2 разработан для интеграции в программируемые логические контроллеры (PLC) и принадлежит к серии Modicon M241. Он имеет 2 аналоговых входа с 14-битным разрешением, что даёт высокую точность при работе с датчиками температуры различных типов (термопары K, J, T, E, N, B, R, S, а также Pt100/1000 и Ni100/1000).
Устройство поддерживает широкий диапазон значений: от –200 до 1300 C для термопары K, от –200 до 1000 C для термопары J и другие комбинации, что делает модуль универсальным решением для измерения температуры в системах автоматизации. Благодаря времени выборки 100 мс, модуль оперативно реагирует на изменения параметров, а кабель со скрученными экранированными парами (длиной до 30 м) гарантирует устойчивую передачу сигналов и сниженную чувствительность к помехам.
Точность измерений поддерживается за счёт малого отклонения (±0,008 % FS/C) и нелинейности до ±0,05 % FS, а разрешение аналогового входа 0,1 C помогает детально отслеживать температурные колебания. Прибор защищён от перегрузок, выдерживая до 6 В, и имеет электрическую изоляцию 500 В, гарантирующую безопасность эксплуатации. Компактные размеры (50×21×34 мм) позволяют легко установить картридж в ограниченном пространстве шкафа управления.
Таким образом, TMC4TI2 — это надёжный и гибкий картридж аналогового входа, идеально подходящий для расширения функционала PLC в проектах промышленной автоматизации, где необходим контроль температуры различных процессов.
