Контроллер аналогового вывода Schneider Electric BMXART0814H

Артикул (код товара): 29316
нет отзывов
нет отзывов

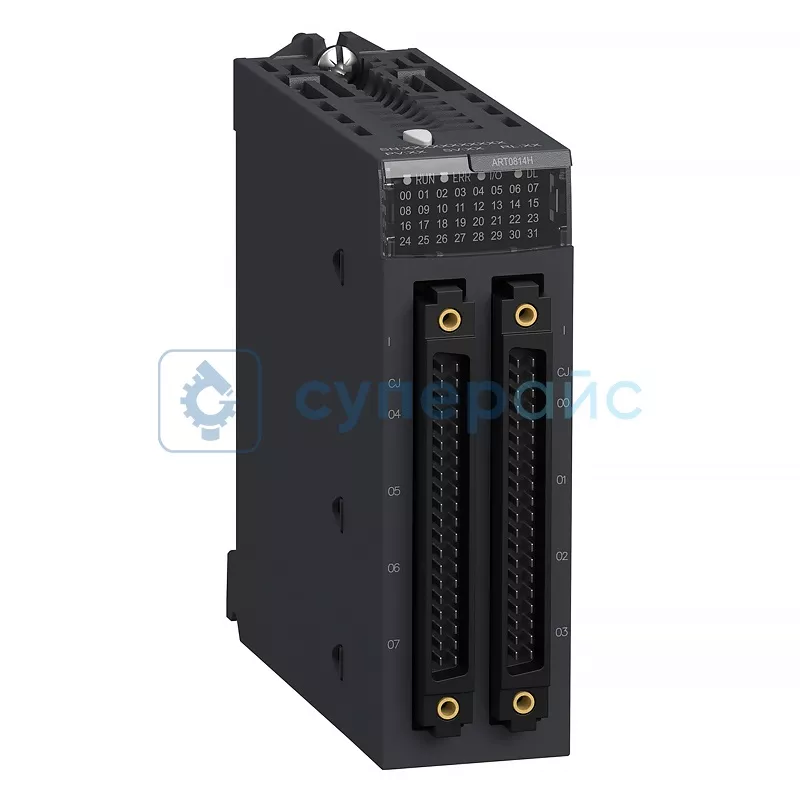

Контроллер аналогового вывода Schneider Electric BMXART0814H фото 1
141 840 ₽
141 840 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
29316
Модель (серия)
BMXART0814H
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики

Характеристики Schneider Electric BMXART0814H

Общие данные

Артикул (код товара)
29316
Производитель (бренд)
Модель (серия)
BMXART0814H
Страна производства
Китай
Гарантия, мес.
12

Основные характеристики

Серия

Описание Schneider Electric BMXART0814H

Технические характеристики Schneider Electric BMXART0814H

Серия Modicon X80
Тип модуль аналогового ввода
Изоляция между каналами гальваническая развязка
Электрическое соединение 40 каналов 2 разъема
Количество аналоговых входов 8
Тип подключения напряжение ± 1,28 В;
напряжение ± 160 мВ;
напряжение ± 320 мВ;
напряжение ± 40 мВ;
напряжение ± 640 мВ;
напряжение ± 80 мВ;
резистор 400 Ом 2-проводн.;
резистор 400 Ом 3-проводн.;
резистор 400 Ом 4-проводн.;
резистор 4000 Ом 2-проводн.;
резистор 4000 Ом 3-проводн.;
резистор 4000 Ом 4-проводн.;
датчик температуры -100 - 260 °C Cu 10;
датчик температуры -100 - 450 °C Pt 100 в соответствии с UL/JIS;
датчик температуры -100 - 450 °C Pt 1000 в соответствии с UL/JIS;
датчик температуры -200 - 850 °C Pt 100 в соответствии с IEC;
датчик температуры -200 - 850 °C Pt 1000 в соответствии с IEC;
датчик температуры -60 - 180 °C Ni 100;
датчик температуры -60 - 180 °C Ni 1000;
термопара +130 - 1820 °C термопара B;
термопара +270 - 1300 °C термопара N;
термопара -200 - 600 °C термопара U;
термопара -200 - 760 °C термопара J;
термопара -200 - 900 °C термопара L;
термопара -270 - 1000 °C термопара E;
термопара -270 - 1370 °C термопара K;
термопара -270 - 1370 °C термопара K;
термопара -270 - 400 °C термопара T;
термопара -50 - 1769 °C термопара R;
термопара -50 - 1769 °C термопара S
Разрешение аналогового входа 15 бит + знак
Аналого-цифровое преобразование 16 бит
Допустимая перегрузка на входах ± 7,5 В ± 1,28 В;
± 7,5 В ± 160 мВ;
± 7,5 В ± 320 мВ;
± 7,5 В ± 40 мВ;
± 7,5 В ± 640 мВ;
± 7,5 В ± 80 мВ
Отклонение общего режима 120 дБ 50 / 60 Гц
Подавление дифференциальных помех 60 дБ 50 / 60 Гц
Номинальная длительность цикла считывания 400 мс с датчиком температуры;
200 мс с термопарой
Погрешность измерения ± 0,7 °C Ni 1000 25 °C;
± 1,3 °C Ni 1000 0 - 60 °C;
± 2 °C Pt 100 0 - 60 °C;
± 2 °C Pt 1000 0 - 60 °C;
± 2,1 °C Ni 100 25 °C;
± 2,1 °C Pt 100 25 °C;
± 2,1 °C Pt 1000 25 °C;
± 2,7 °C термопара U 25 °C;
± 2,8 °C термопара J 25 °C;
± 3 °C Ni 100 0 - 60 °C;
± 3 °C термопара L 25 °C;
± 3,2 °C термопара R 25 °C;
± 3,2 °C термопара S 25 °C;
± 3,5 Гц термопара B 25 °C;
± 3,7 °C термопара E 25 °C;
± 3,7 °C термопара K 25 °C;
± 3,7 °C термопара N 25 °C;
± 3,7 °C термопара T 25 °C;
± 4 °C Cu 10 0 - 60 °C;
± 4 °C Cu 10 25 °C;
± 4,5 °C термопара J 0 - 60 °C;
± 4,5 °C термопара L 0 - 60 °C;
± 4,5 °C термопара R 0 - 60 °C;
± 4,5 °C термопара S 0 - 60 °C;
± 4,5 °C термопара U 0 - 60 °C;
± 5 °C термопара B 0 - 60 °C;
± 5 °C термопара E 0 - 60 °C;
± 5 °C термопара K 0 - 60 °C;
± 5 °C термопара N 0 - 60 °C;
± 5 °C термопара T 0 - 60 °C;
≤ 0,15 % полной шкалы ± 1,28 В 0 - 60 °C;
≤ 0,15 % полной шкалы ± 160 мВ 0 - 60 °C;
≤ 0,15 % полной шкалы ± 320 мВ 0 - 60 °C;
≤ 0,15 % полной шкалы ± 40 мВ 0 - 60 °C;
≤ 0,15 % полной шкалы ± 640 мВ 0 - 60 °C;
≤ 0,15 % полной шкалы ± 80 мВ 0 - 60 °C;
≤ 0,2 % полной шкалы 400 Ом 0 - 60 °C;
≤ 0,2 % полной шкалы 4000 Ом 0 - 60 °C;
0,05 % полной шкалы ± 1,28 В 25 °C;
0,05 % полной шкалы ± 160 мВ 25 °C;
0,05 % полной шкалы ± 320 мВ 25 °C;
0,05 % полной шкалы ± 40 мВ 25 °C;
0,05 % полной шкалы ± 640 мВ 25 °C;
0,05 % полной шкалы ± 80 мВ 25 °C;
0,12 % полной шкалы 400 Ом 25 °C;
0,12 % полной шкалы 4000 Ом 25 °C
Отклонение ном. характеристик в зависимости от температуры 25 млн-1/°C 400 Ом;
25 млн-1/°C 4000 Ом;
25 млн-1/°C Ni 1000;
25 млн-1/°C термопара B;
25 млн-1/°C термопара E;
25 млн-1/°C термопара J;
25 млн-1/°C термопара K;
25 млн-1/°C термопара L;
25 млн-1/°C термопара N;
25 млн-1/°C термопара R;
25 млн-1/°C термопара S;
25 млн-1/°C термопара T;
25 млн-1/°C термопара U;
30 млн-1/°C +/- 1,28 В;
30 млн-1/°C +/- 160 мВ;
30 млн-1/°C +/- 320 мВ;
30 млн-1/°C +/- 40 мВ;
30 млн-1/°C +/- 640 мВ;
30 млн-1/°C +/- 80 мВ;
30 млн-1/°C Cu 10;
30 млн-1/°C Ni 100;
30 млн-1/°C Pt 100;
30 млн-1/°C Pt 1000
Перекалибровка встроенная
Тип ошибки разомкнутая цепь Cu 10;
разомкнутая цепь Ni 100;
разомкнутая цепь Ni 1000;
разомкнутая цепь Pt 100;
разомкнутая цепь Pt 1000;
разомкнутая цепь термопара B;
разомкнутая цепь термопара E;
разомкнутая цепь термопара J;
разомкнутая цепь термопара K;
разомкнутая цепь термопара L;
разомкнутая цепь термопара N;
разомкнутая цепь термопара R;
разомкнутая цепь термопара S;
разомкнутая цепь термопара T;
разомкнутая цепь термопара U
Макс. сопротивление проводки 20 Ом 2-проводн. Cu 10;
20 Ом 2-проводн. Ni 100;
20 Ом 2-проводн. Pt 100;
20 Ом 3-проводн. Cu 10;
20 Ом 3-проводн. Ni 100;
20 Ом 3-проводн. Pt 100;
200 Ом 2-проводн. Ni 1000;
200 Ом 2-проводн. Pt 1000;
200 Ом 3-проводн. Ni 1000;
200 Ом 3-проводн. Pt 1000;
50 Ом 4-проводн. Cu 10;
50 Ом 4-проводн. Ni 100;
50 Ом 4-проводн. Pt 100;
500 Ом 4-проводн. Ni 1000;
500 Ом 4-проводн. Pt 1000
Разрешающая способность измерительного прибора 0,1 °C Cu 10;
0,1 °C Ni 100;
0,1 °C Ni 1000;
0,1 °C Pt 100;
0,1 °C Pt 1000;
0,1 °C термопара B;
0,1 °C термопара E;
0,1 °C термопара J;
0,1 °C термопара K;
0,1 °C термопара L;
0,1 °C термопара N;
0,1 °C термопара R;
0,1 °C термопара S;
0,1 °C термопара T;
0,1 °C термопара U;
1280/2exp14 мВ +/- 1,28 ;
В 160/2exp14 мВ +/- 160 мВ;
320/2exp14 мВ +/- 320 мВ;
40/2exp14 мВ +/- 40 мВ;
12,5 мОм 400 Ом;
125 мОм 4000 Ом;
640/2exp14 мВ +/- 640 мВ
Максимальное преобразуемое значение ± 100 % 400 Ом;
± 100 % 4000 Ом;
± 102,5 % ± 1,28 В;
± 102,5 % ± 160 мВ;
± 102,5 % ± 320 мВ;
± 102,5 % ± 40 мВ;
± 102,5 % ± 640 мВ;
± 102,5 % ± 80 мВ
Средняя наработка на отказ 900000 гн
Светодиодный индикатор состояния 1 светодиод (зеленый) напряжение стойки в норме;
1 светодиод (зеленый) напряжение датчика;
1 светодиод (красный) ERR;
1 светодиод (красный) ввод / вывод
Потребляемый ток 150 мА в 3,3 В пост. ток;
50 мА в 24 В пост. ток
Общие характеристики
Степень защиты IP20
Рабочая температура 0 - 60 °C
Относительная влажность 5 - 95 % без образования конденсата
Габариты упаковки 120 x 111 x 55 мм
Вес брутто 225 г
Комплектация модуль ввода Schneider Electric BMXART0814H – 1 шт

Модуль Schneider Electric BMXART0814H

Модуль ввода Schneider Electric BMXART0814H располагает 8 входами, что помогает эффективно собирать информацию с датчиков. Электрическое соединение на 40 каналов через 2 разъема создаёт комфортные условия для монтажа. Прибор имеет высокий показатель средней наработки на отказ.

Модель относится к серии Modicon X80, в которую входят такие устройства, как:

  • модули цифрового ввода-вывода для работы с дискретными сигналами промышленного оборудования;
  • модули аналогового ввода-вывода для преобразования непрерывных сигналов;
  • модули коммуникационные для интеграции в промышленные сети;
  • модули счетчиков для подсчета импульсов производственных процессов;
  • модули безопасности для аварийной остановки оборудования.

BMXART0814H поддерживает подключение к резисторам. Возможна работа с термопарами, что позволяет получить точные сведения о температуре в производственных процессах. Подавление дифференциальных помех 60 дБ на частотах 50 и 60 Гц гарантирует высокую точность измерений. Модель подходит для небольших производственных участков. Количество входов устройства достаточно для большинства задач малой автоматизации, в которой задействованы программируемые логические контроллеры plc.

Преимущества заявленной средней наработки на отказ (900000 гн):

  • снижение затрат на ремонт благодаря минимальному количеству поломок;
  • уменьшение простоев оборудования за счет бесперебойной работы;
  • сокращение расходов на обслуживание путем увеличения межсервисных интервалов;
  • повышение производительности предприятия через стабильность работы автоматики;
  • экономия на закупке запасных частей как следствие долговечности.
