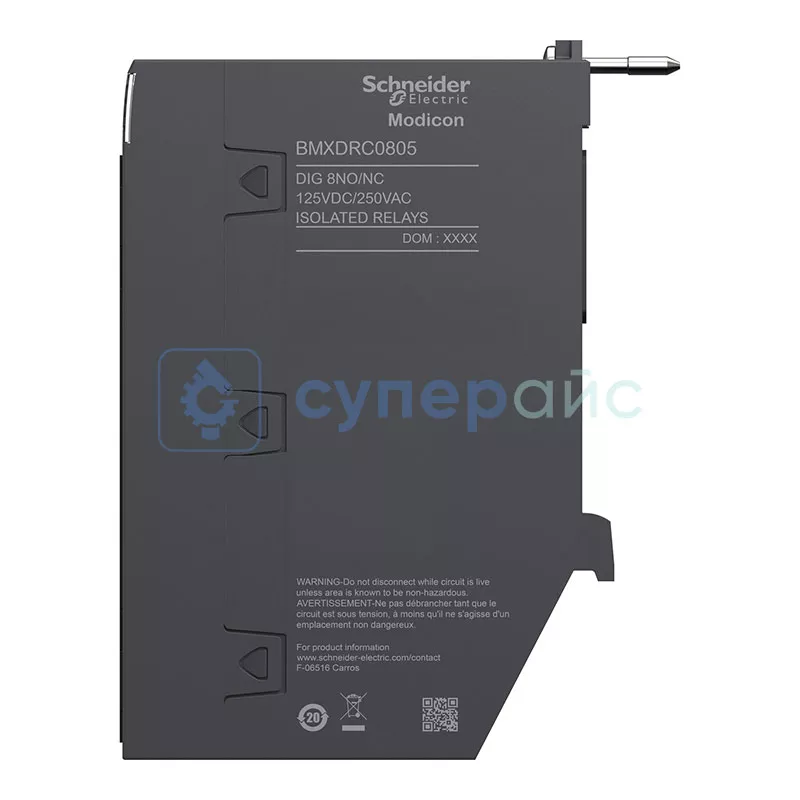

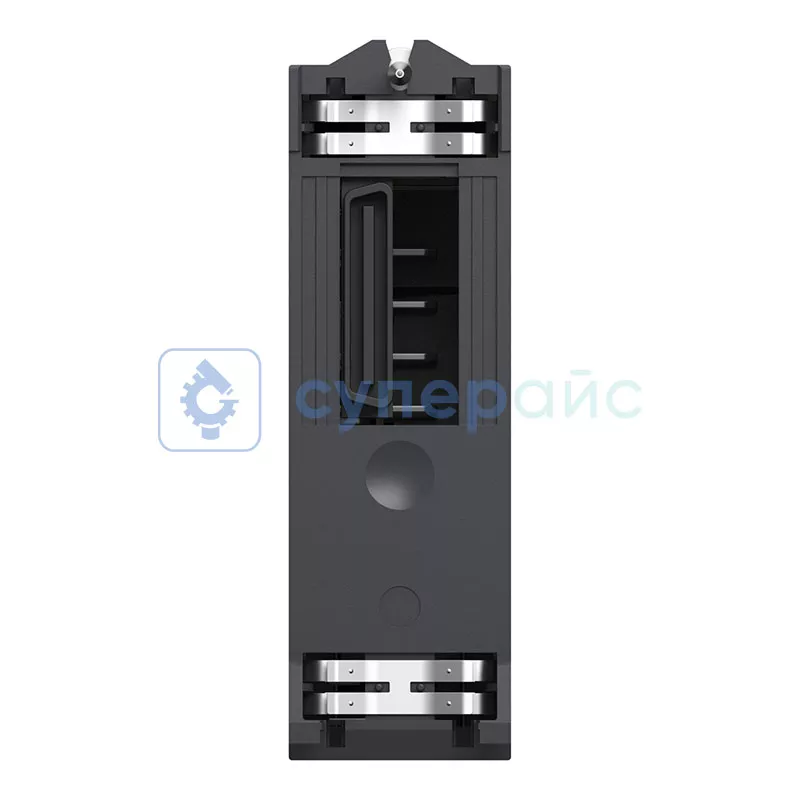

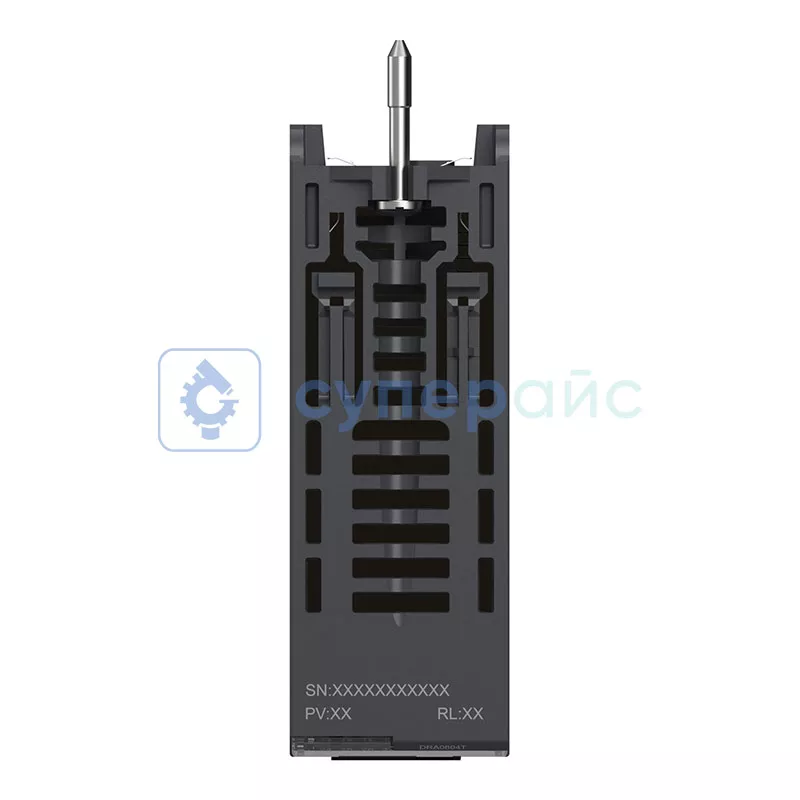

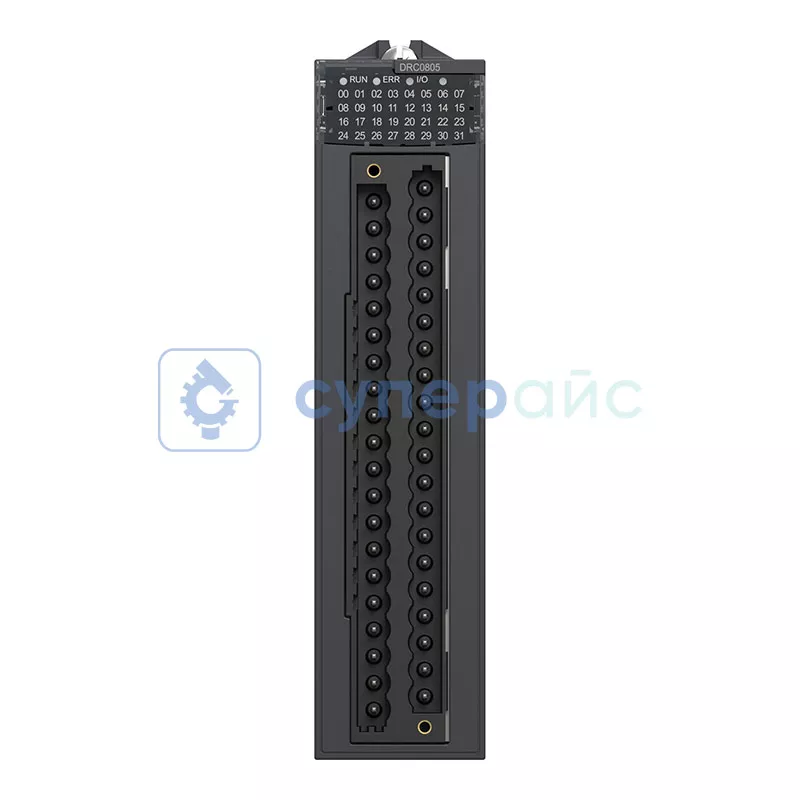

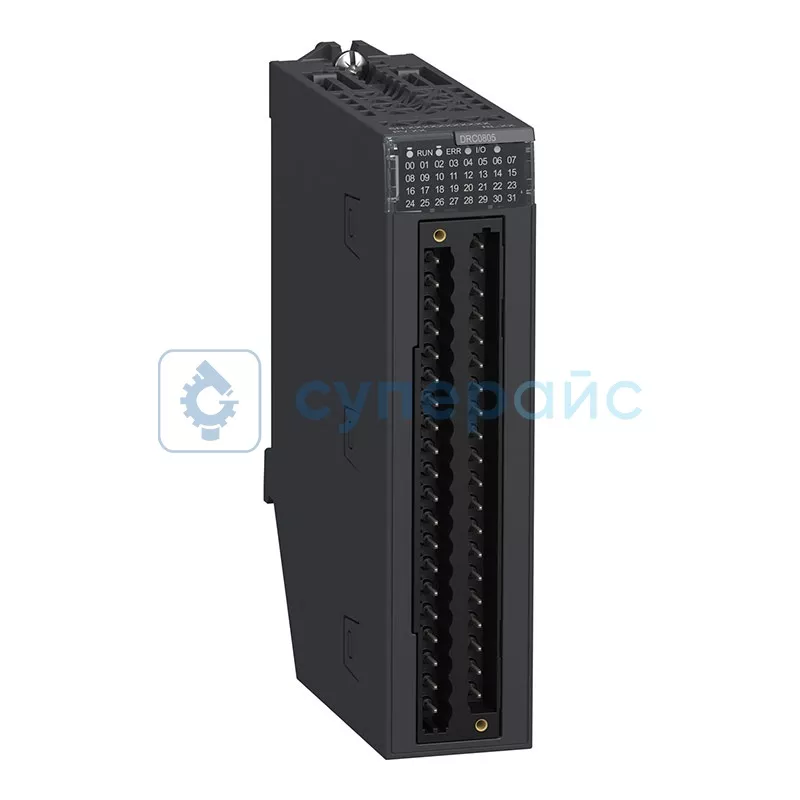

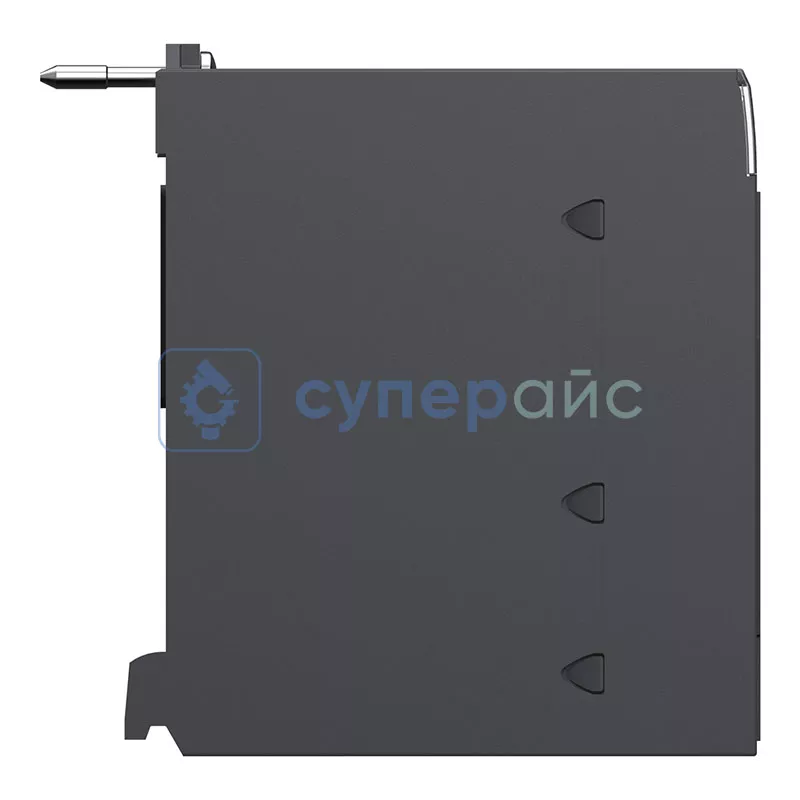

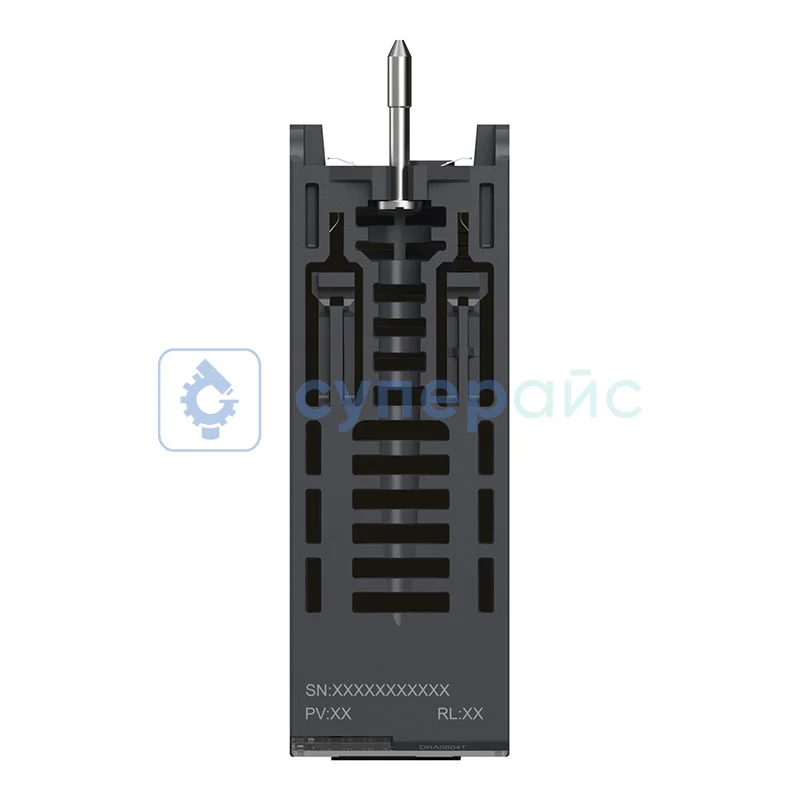

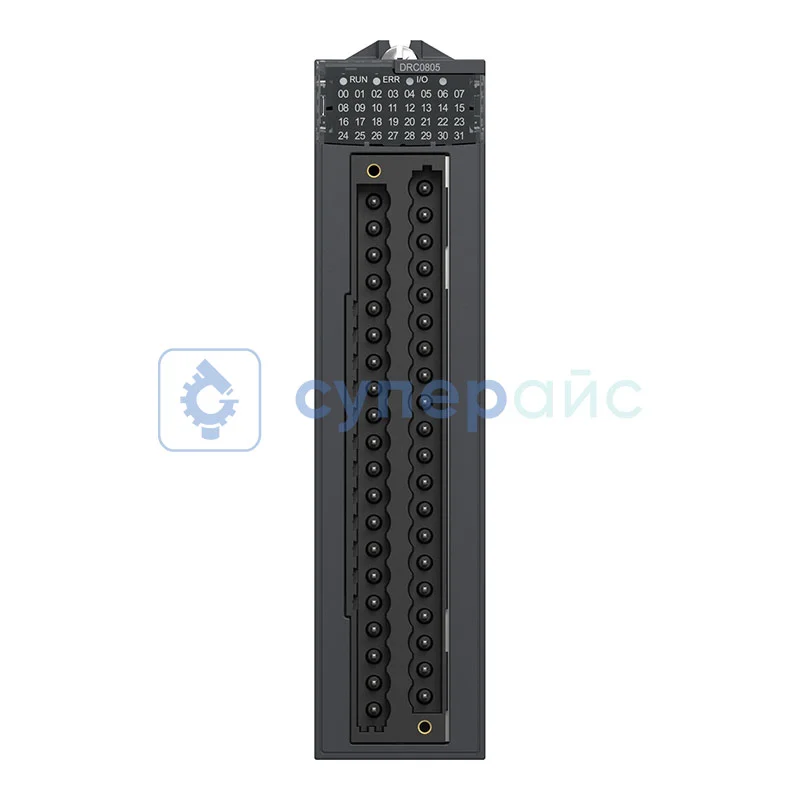

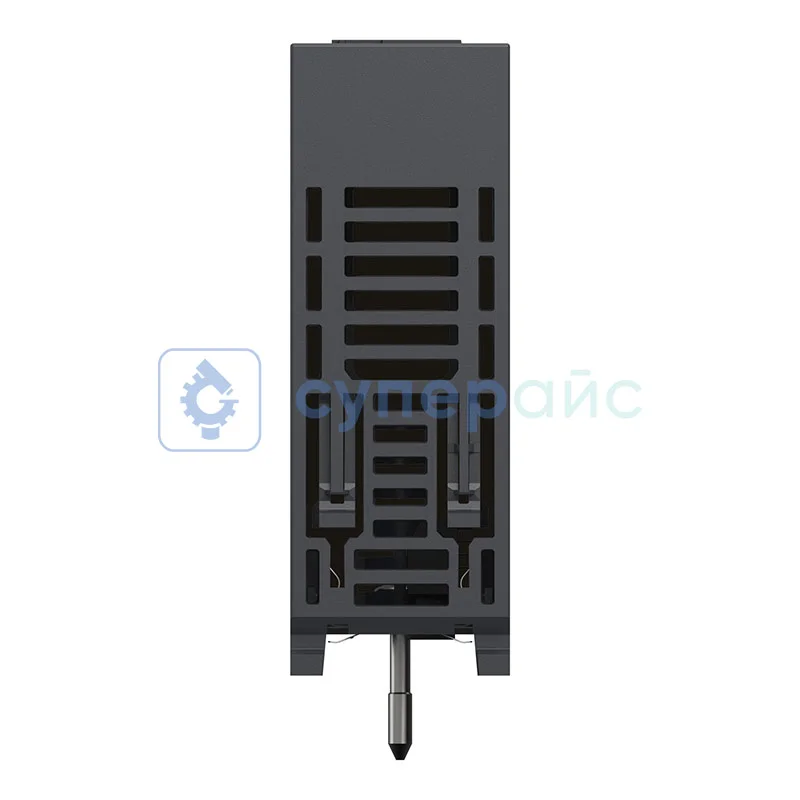

Релейный модуль вывода Schneider Electric BMXDRC0805
Код товара: 29251
Гарантия 12 месяцев
О товаре Защита от перенапряжения
Напряжение дискретного выхода: 5 - 125 В / 24 - 240 В
Количество дискретных выходов: 8
Тип дискретного выхода: положительный / отрицательный
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Защита от перенапряжения
Напряжение дискретного выхода: 5 - 125 В / 24 - 240 В
Количество дискретных выходов: 8
Тип дискретного выхода: положительный / отрицательный
Технические характеристики Schneider Electric BMXDRC0805
| Серия | Modicon X80 |
| Тип | модуль дискретного вывода с релейными выходами |
| Количество дискретных выходов | 8 в соответствии с EN/IEC 61131-2 |
| Тип дискретного вывода | положительный / отрицательный |
| Напряжение дискретного выхода |
24 - 240 В, 19 - 264 В пер. ток; 5 - 125 В 5 - 150 В пост. ток |
| Электрическое соединение | 40 каналов на клеммный блок |
| Частота сети | 50 / 60 Гц |
| Пределы частоты сети | 47 - 63 Гц |
| Источник питания датчика | 5 - 150 В / 19 - 264 В |
| Сопротивление изоляции | > 10 МОм 500 В пост. тока |
| Рассеиваемая мощность | 3,6 Вт |
| Типовой потребляемый ток |
40 мА 3,3 В пост. ток; 101 мА 24 В пост. ток |
| Средняя наработка на отказ | 2650000 гн |
| Типы защиты |
защита от короткого замыкания; защита от перегрузки; защита от перенапряжения AC; защита от перенапряжения DC |
| Защита от перегрузки на выходе | есть, быстродействующий предохранитель на канал или группу каналов |
| Защита от перенапряжения на выходе |
разрядный диод на каждом выходе пост. ток; RС-цепочка на каждом выходе пер. ток; ограничитель выбросов ZNO на каждом выходе пер. ток |
| Защита от короткого замыкания на выходе | есть, быстродействующий предохранитель на канал или группу каналов |
| Минимальный коммутируемый ток | 10 мА 5 В пост. ток |
| Электрическая износостойкость |
AC-12: 200000 циклов в 48 ВА 24 В в 0 - 60 °C; AC-12: 300000 циклов в 48 ВА 48 В в 0 - 60 °C; AC-12: 150000 циклов в 96 ВА 48 В в 0 - 60 °C; AC-12: 300000 циклов в 110 ВА 100 - 120 В в 0 - 60 °C; AC-12: 150000 циклов в 220 ВА 100 - 120 В в 0 - 60 °C; AC-12: 300000 циклов в 220 ВА 200 - 250 В в 0 - 60 °C; AC-12: 150000 циклов в 500 ВА 200 - 250 В в 0 - 60 °C; AC-15: 700000 циклов в 10 ВА 24 В в 0 - 60 °C (коэффициент нагрузки 0,4); AC-15: 500000 циклов в 24 ВА 24 В в 0 - 60 °C (коэффициент нагрузки 0,4); AC-15: 200000 циклов в 48 ВА 24 В в 0 - 60 °C (коэффициент нагрузки 0,4); AC-15: 700000 циклов в 10 ВА 48 В в 0 - 60 °C (коэффициент нагрузки 0,4); AC-15: 500000 циклов в 24 ВА 48 В в 0 - 60 °C (коэффициент нагрузки 0,4); AC-15: 300000 циклов в 48 ВА 48 В в 0 - 60 °C (коэффициент нагрузки 0,4); AC-15: 100000 циклов в 96 ВА 48 В в 0 - 60 °C (коэффициент нагрузки 0,4); AC-15: 1000000 циклов в 10 ВА 100 - 120 В в 0 - 60 °C (коэффициент нагрузки 0,4); AC-15: 300000 циклов в 50 ВА 100 - 120 В в 0 - 60 °C (коэффициент нагрузки 0,4); AC-15: 200000 циклов в 110 ВА 100 - 120 В в 0 - 60 °C (коэффициент нагрузки 0,4); AC-15: 70000 циклов в 220 ВА 100 - 120 В в 0 - 60 °C (коэффициент нагрузки 0,4); AC-15: 1000000 циклов в 10 ВА 200 - 250 В в 0 - 60 °C (коэффициент нагрузки 0,4); AC-15: 500000 циклов в 50 ВА 200 - 250 В в 0 - 60 °C (коэффициент нагрузки 0,4); AC-15: 200000 циклов в 110 ВА 200 - 250 В в 0 - 60 °C (коэффициент нагрузки 0,4); AC-15: 150000 циклов в 220 ВА 200 - 250 В в 0 - 60 °C (коэффициент нагрузки 0,4); DC-12: 200000 циклов в 24 Вт 24 В в 0 - 60 °C; DC-12: 150000 циклов в 48 Вт 24 В в 0 - 60 °C; DC-12: 150000 циклов в 40 Вт 48 - 60 В в 0 - 60 °C; DC-12: 100000 циклов в 45 Вт 100 - 125 В в 0 - 60 °C; DC-13: 100000 циклов в 10 Вт 24 В в 0 - 60 °C; DC-13: 60000 циклов в 24 Вт 24 В в 0 - 60 °C; DC-13: 40000 циклов в 48 Вт 24 В в 0 - 60 °C; DC-13: 40000 циклов в 40 Вт 48 - 60 В в 0 - 60 °C; DC-13: 100000 циклов в 15 Вт 100 - 125 В в 0 - 60 °C |
| Светодиодный индикатор состояния |
1 светодиод (зеленый) работа модуля (RUN); 1 светодиод на каждый канал (зеленый) диагностика канала; 1 светодиод (красный) ошибка модуля (ERR); 1 светодиод (красный) модуль ввода / вывода |
| Общие характеристики | |
| Степень защиты | IP20 |
| Рабочая температура | 0 - 60 °C |
| Температура хранения | -40 - 85 °C |
| Относительная влажность | 5 - 95 % без образования конденсата |
| Габариты упаковки | 55 х 180 х 260 мм |
| Вес нетто | 189 г |
| Вес брутто | 338 г |
| Комплектация | модуль Schneider Electric BMXDRC0805 – 1 шт |
Контроллер Schneider Electric BMXDRC0805
Релейный модуль вывода BMXDRC0805 от Schneider Electric предназначен для подключения к промышленному оборудованию. Такой модуль релейного вывода помогает управлять внешними устройствами через 8 дискретных выходов.
Этот тип устройств отличается универсальностью и подходит для подключения различных исполнительных механизмов. Релейные контакты работают с постоянным и переменным током без привязки к полярности сигналов управления.
Напряжение дискретного выхода составляет 5-125 В для постоянного тока, 24-240 В для переменного тока. Широкий диапазон напряжений создаёт совместимость с оборудованием разных классов. Такая гибкость помогает интегрировать этот логический контроллер plc в существующие схемы автоматизации без применения дополнительных преобразователей.
В конструкцию добавлена защита от:
- коротких замыканий — предотвращает повреждение релейных контактов при аварийных ситуациях;
- перегрузок — контролирует превышение номинальных значений нагрузки;
- перенапряжений AC — обеспечивает работоспособность при скачках переменного напряжения;
- перенапряжений DC — стабилизирует работу при импульсных помехах постоянного тока.
Количество дискретных выходов делает устройство подходящим для решения комплексных задач автоматизации.
Тип дискретного выхода (положительный/отрицательный) помогает подключать нагрузки с разной полярностью питания. Рассеиваемая мощность 3,6 Вт обуславливает низкое энергопотребление модуля.
Область применения включает автоматизацию:
- промышленных линий;
- вентиляционных установок в зданиях;
- освещения складских, производственных помещений;
- технологических процессов на заводах.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
