Характеристики Schneider Electric STBACI1230K
Общие данные
Основные характеристики
Описание Schneider Electric STBACI1230K
Технические характеристики Schneider Electric STBACI1230K
| Серия | Advantys STB |
| Тип | стандартный комплект аналогового входа |
| Состав комплекта |
STBXTS2100, 6-контактный блок пружинных зажимов; STBXTS1100, 6-контактный блок винтовых зажимов; монтажное основание STBXBA1000; модуль STBACI1230 |
| Тип подключения | ток 0 - 20 мА |
| Количество аналоговых входов | 2 |
| Разрешение аналогового входа | 12 бит |
| Вид фильтра | один входной ФНЧ 25 Гц |
| Абсолютное максимальное входное напряжение | 25 мА / 50 В |
| Время отклика | 5 мс |
| Холодная замена | есть |
| Горячая замена | есть, для стандартных NIMs |
| Состояние пропадания обмена данными |
состояние "0" базовые NIM; задается пользователем стандартные NIM |
| Формат данных | IEC 61131-2 / EN 61131-2 |
| Время обновления | 10 мс |
| Собственная нелинейность | +/- 0,1 % полной шкалы |
| Дифференциальная линейность | монотонная |
| Входной импеданс | <= 300 Ом |
| Максимальный ток питания датчиков | 100 мА на входные каналы |
| Защита от короткого замыкания | есть |
| Абсолютная погрешность измерения | +/- 0,5 % полной шкалы 25 °C |
| Отклонение номинальной характеристики | +/- 0,01 % / °C |
| Изоляция между каналами и логической шиной | 1500 В в течение 1 минуты |
| Изоляция между каналами и шиной датчиков | 30 В |
| Требование адресации | 4 входных значения |
| Совместимость продукта |
монтажное основание STBXBA2000; модуль распределения питания STBPDT3100/3105 |
| Номинальное напряжение питания | 24 В |
| Источник питания | модуль распределения питания |
| Потребляемый ток | 30 мА 5 В постоянного тока для логической шины |
| Категория перенапряжения | II |
| Светодиодный индикатор состояния |
1 светодиод (зеленый) состояние модуля (RDY); 1 светодиод (красный) ошибка модуля (ERR) |
| Общие характеристики | |
| Степень защиты | IP20 |
| Рабочая температура | -25 - 70 °C |
| Температура хранения | -40 - 85 °C |
| Относительная влажность | 95 % без образования конденсата |
| Габариты изделия | 70 х 13,9 х 128,3 мм |
| Габариты упаковки | 25 х 83 х 134 мм |
| Вес нетто | 116 г |
| Вес брутто | 140 г |
| Комплектация | модуль Schneider Electric STBACI1230K – 1 шт |

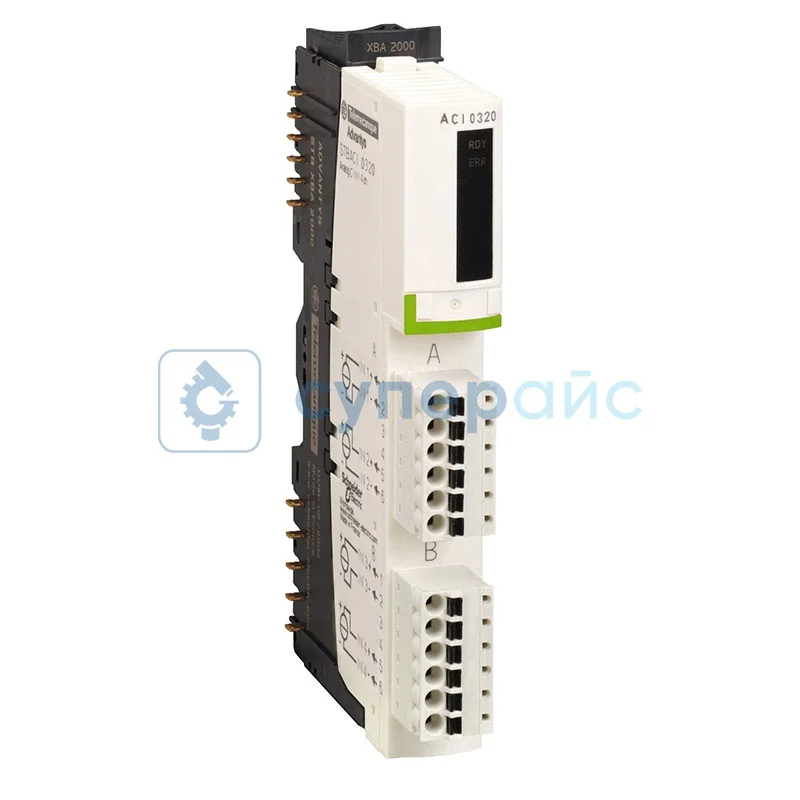

Контроллер Schneider Electric STBACI1230K
Контроллер входов Schneider Electric STBACI1230K принимает аналоговые сигналы и формирует пригодные к обработке цифровые данные. Предусмотренная защита при коротком замыкании снижает риск повреждения цепей и помогает сохранить работоспособность при аварийных ситуациях. Этот модуль входов Schneider Electric располагает компактным дизайном и не сложен при монтаже. Номинальное напряжение питания 24 В обуславливает согласование с типовыми источниками питания в промышленных шкафах.
Источник питания, работающий как модуль распределения питания, помогает упростить разводку электричества в щите. Потребляемый ток 30 мА при 5 В постоянного тока для логической шины помогает минимизировать нагрузку на головной контроллер. Заявленная серия Advantys STB означает совместимость модели с другими компонентами линейки.
Модель отличает наличие двух входов аналогового типа. Такое количество аналоговых входов способствует параллельной обработке нескольких датчиков и позволяет обойтись без дополнительных модулей. Значение 12 бит в качестве разрешения аналогового входа, даёт достаточную точность для широкого круга измерений.
Предусмотрен встроенный входной ФНЧ 25 Гц, такой вид фильтра сглаживает помехи и улучшает качество сигнала. Малые размеры блока располагают к плотной компоновке в шкафу.
Применяют такие контроллеры при решении задач по сбору аналоговых параметров — например, инженеры при проектировании компактных щитовых решений.
Подходит для контроля температуры техцепей, мониторинга уровня жидкости, регистрации давления. Такую технику используют для построения систем сигнализации об авариях, а также при реализации локальной логики управления.
