Характеристики Schneider Electric STBDDO3600K
Общие данные
Основные характеристики
Описание Schneider Electric STBDDO3600K
Технические характеристики Schneider Electric STBDDO3600K
| Серия | Advantys STB |
| Тип | стандартный комплект дискретного выхода |
| Состав комплекта |
монтажное основание STBXBA1000; STBXTS2100, 6-контактный блок пружинных зажимов; STBXTS1100, 6-контактный блок винтовых зажимов; модуль STBDDO3600 |
| Количество дискретных выходов | 6 |
| Тип дискретных выходов | полупроводниковый |
| Напряжение дискретного выхода | 24 В |
| Тип напряжения дискретного выхода | постоянный ток |
| Ток дискретного выхода | 500 мА |
| Логика дискретного выхода | положительная / отрицательная |
| Выходное напряжение | 19,2 - 30 В |
| Абсолютное максимальное напряжение | 56 В |
| Время срабатывания |
715 мкс из откл. во вкл.; 955 мкс из вкл. в откл. |
| Холодная замена | есть |
| Горячая замена | есть, для базовых NIMs |
| Отступление |
состояние "0" базовые NIM; задается пользователем стандартные NIM |
| Функции защиты |
защита по питанию, 1 внешний предохранитель на выход выдержки времени 10 A; защита от включения с обратной полярностью; защита от короткого замыкания; защита от тепловой перегрузки |
| Изоляция между каналами и логической шиной | 1500 В в течении 1 мин |
| Максимальный ток утечки | 0,4 мА в состоянии "0" 30 В |
| Скачок тока | 5 A 0,5 мс |
| Максимальная емкость нагрузки | 50 мкФ |
| Максимальная индуктивность нагрузки | 500 мГн 4 Гц |
| Минимальная нагрузка | 0,5 мА |
| Сброс | ручной сброс отказ последовательного порта COM |
| Совместимость продукта |
модуль распределения питания STBPDT3100/3105; монтажное основание блока ввода / вывода STBXBA1000 |
| Номинальное напряжение питания | 24 В |
| Источник питания | модуль распределения питания |
| Потребляемый ток | 90 мА 5 В постоянного тока для логической шины |
| Категория перенапряжения | II |
| Светодиодный индикатор состояния |
1 светодиод (зеленый) состояние модуля (RDY); 1 светодиод на каждый канал (зеленый) состояние канала (OUT1 - OUT6); 1 светодиод (красный) ошибка модуля (ERR) |
| Общие характеристики | |
| Степень защиты | IP20 |
| Рабочая температура | 0 - 60 °C |
| Температура хранения | -40 - 85 °C |
| Относительная влажность | 95 % без образования конденсата |
| Габариты изделия | 13,9 х 70 х 128,3 мм |
| Габариты упаковки | 27 х 80 х 130 мм |
| Вес нетто | 114 г |
| Вес брутто | 136 г |
| Комплектация | модуль Schneider Electric STBDDO3600K – 1 шт |

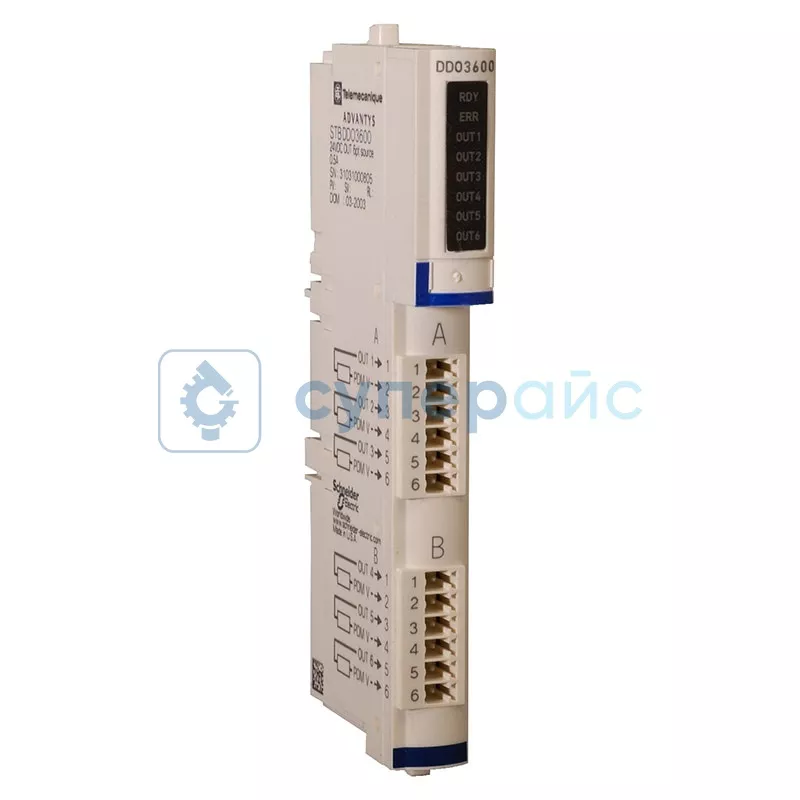

Контроллер Schneider Electric STBDDO3600K
Schneider Electric STBDDO3600K – это шестиканальный контроллер, разработанный для повышения удобства автоматизации в промышленности. Модель относится к серии Advantys STB, позволяющей строить открытые системы, управляемые главным контроллером.
Производителем устройства предусмотрена холодная замена, которая проходит без риска повреждения компонентов. Горячая замена реализована для базовых NIMs и позволяет менять элементы без отключения питания автоматики.
Устройство продолжает работать, когда отсоединяют базовый модуль горячей замены (или несколько базовых NIMs), поэтому можно создавать комплексные решения под конкретные задачи.
Ввиду совместимости с компонентами STBPDT3100/3105 и STBXBA1000 производства Schneider Electric, модуль гарантированно подключается к системам, где задействовано такое оборудование.
Шесть дискретных выходов полезны для одновременного регулирования нескольких процессов.
Встроенные функции защиты:
- стабилизация питания;
- предотвращение включения с обратной полярностью;
- блокировка при коротком замыкании;
- контроль тепловой нагрузки.
Напряжение дискретного выхода составляет 24 В, что соответствует стандартам промышленной автоматизации. Ток 500 мА создаёт достаточную мощность для внешнего оборудования.
Сферы применения STBDDO3600K:
- регулирование конвейерных систем;
- мониторинг освещения на предприятиях;
- эксплуатация клапанов и приводов;
- организация сортировки и упаковки продукции.
