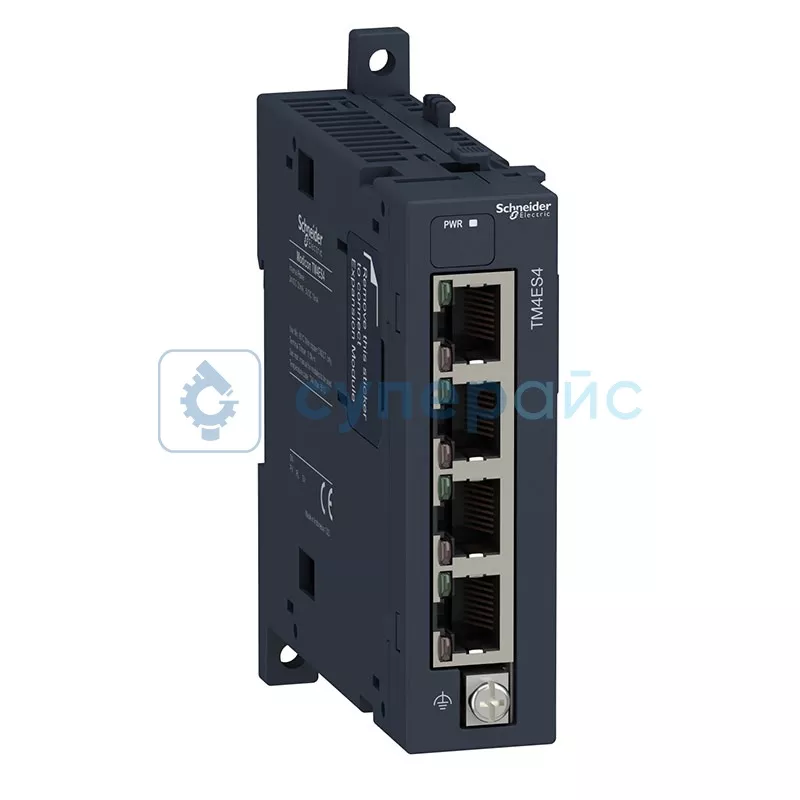

Коммуникационный модуль Schneider Electric TM4ES4

Код товара: 29342

guarantee Гарантия 12 месяцев

О товаре
Модуль связи Schneider Electric TM4ES4
Ethernet IP / Modbus TCP
Потребляемый ток: 360 мА 5 В пост. ток
Тип встроенных клемм: Ethernet: 4 х RJ45
Скорость передачи данных: 10, 100 Мбит / с
25 389 руб.
25 389 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
Купить в 1 клик
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
О товаре
Модуль связи Schneider Electric TM4ES4
Ethernet IP / Modbus TCP
Потребляемый ток: 360 мА 5 В пост. ток
Тип встроенных клемм: Ethernet: 4 х RJ45
Скорость передачи данных: 10, 100 Мбит / с

Технические характеристики Schneider Electric TM4ES4

Серия Modicon M251 / Modicon M241
Тип неуправляемый коммутатор Ethernet
Потребляемый ток 360 мА 5 В пост. ток
Тип встроенных клемм Ethernet: 4 х RJ4
Скорость передачи данных 10, 100 Мбит / с
Порт Ethernet 10BASE-T/100BASE-TX - 4 порта медного кабеля
Веб-службы Web-сервер
Служба обмена данными сервер Modbus TCP / Modbus TCP ведомое устройство / FTP / NGVL / мониторинг / IEC VAR доступ / программирование / SNMP / Modbus TCP client / скачивание / обновление прошивки / ведомое устройство Ethernet / IP / DHCP клиент
Максимальное количество соединений 8 серверов Modbus;
16 Ethernet / IP устройств
Протокол порта связи Ethernet IP / Modbus TCP;
TCP (управление передачей);
UDP (пользовательские датаграммы);
SNMP
Локальная индикация PWR: 1 светодиод (зеленый);
канал Ethernet: 1 светодиод на каждый канал (зеленый/желтый);
передача данных через порт Ethernet: 1 светодиод на каждый канал (зеленый)
Интерфейс RJ45 х 4 разъема для подключения сети Ethernet;
Клеммный блок с винтовыми зажимами для соединения функционального заземления
Выдерживаемая импульсная помеха 1 кВ линии питания (пост), общий режим в соответствии с МЭК 61000-4-5;
2 кВ линии питания (пер), общий режим в соответствии с МЭК 61000-4-5;
2 кВ выход реле, общий режим в соответствии с МЭК 61000-4-5;
1 кВ вх./вых., общий режим в соответствии с МЭК 61000-4-5;
1 кВ экранированный кабель, общий режим в соответствии с МЭК 61000-4-5;
0,5 кВ линии питания (пост), дифференциальнй режим в соответствии с МЭК 61000-4-5;
1 кВ линии питания (пер), дифференциальнй режим в соответствии с МЭК 61000-4-5;
1 кВ выход реле дифференциальный режим в соответствии с МЭК 61000-4-5;
0,5 кВ вх./вых., дифференциальный режим в соответствии с МЭК 61000-4-5
Монтажная опора верхняя крышка типа TH35-15 real в соответствии с IEC 60715;
стойка для верхней крышки типа TH35-7.5 в соответствии с IEC 60715;
устанавливается на плате или на панели с использованием монтажного комплекта
Максимальное количество соединений 8 серверов Modbus;
16 Ethernet / IP устройств
Общие характеристики
Стойкость к электростатическому разряду 8 кВ в воздухе в соответствии с МЭК 61000-4-2;
4 кВ при контакте в соответствии с МЭК 61000-4-2;
8 кВ в воздухе в соответствии с морской спецификацией (LR, ABS, DNV, GL);
6 кВ при контакте в соответствии с морской спецификацией (LR, ABS, DNV, GL)
Стойкость к электромагнитным полям 10 В/м 80 МГц - 1 ГГц в соответствии с МЭК 61000-4-3;
3 В/м 1.4 ГГц - 2 ГГц в соответствии с МЭК 61000-4-3;
1 В/м 2 - 2.7ГГц в соответствии с МЭК 61000-4-3
Стойкость к коммутационным помехам 2 кВ в соответствии с МЭК 61000-4-4 (линии питания);
2 кВ в соответствии с МЭК 61000-4-4 (выход реле);
1,5 кВ в соответствии с МЭК 61000-4-4 (вх./вых.);
1 кВ в соответствии с МЭК 61000-4-4 (Ethernet);
1 кВ в соответствии с МЭК 61000-4-4 (последовательный канал)
Степень защиты IP20
Рабочая температура -10 - 55 °C горизонтальная установка;
-10 - 50 °C вертикальная установка
Температура хранения -25 - 70 °C
Относительная влажность 10 - 95 %, без образования конденсата (в работе);
10 - 95 %, без образования конденсата (при хранении)
Габариты изделия 25 х 90 х 90 мм
Габариты упаковки 56 х 115 х 117 мм
Вес нетто 125 г
Вес брутто 210 г
Комплектация модуль Schneider Electric TM4ES4 – 1 шт

Модуль Ethernet Schneider Electric TM4ES4

Коммуникационный модуль Ethernet Schneider Electric TM4ES4 представляет собой компактное сетевое решение, разработанное для промышленного применения. Устройство спроектировано как неуправляемый ethernet-коммутатор. Такой тип конструкции даёт легко интегрировать прибор без программирования. Ниже рассказываем о модели подробнее и попутно разбираем этапы работы с предлагаемым устройством.

1. Подготовка к установке

Модуль подходит для монтажа в тесных пространствах. Степень защиты IP20 делает модель пригодной для работы там, где присутствует много проводов и других крупных предметов, проникновение которых блокирует оболочка. Потребуется источник питания 5 В постоянного тока для подключения.

2. Подключение питания

Подсоедините кабель питания к соответствующему разъёму модуля. Потребляемый ток составляет 360 мА, что обуславливает энергоэффективность решения.

3. Подключение сетевых устройств

Модуль располагает 4 разъемами RJ45 для Ethernet-подключения. Такой тип встроенных клемм обеспечивает масштабируемость и удобство монтажа. Порт Ethernet стандарта 10BASE-T/100BASE-TX применяется для подключения медного кабеля. Подсоедините устройства к портам.

Модуль обеспечивает передачу данных для компонентов, использующих протоколы:

  • Ethernet IP;
  • Modbus TCP;
  • SNMP.

4. Эксплуатация и мониторинг

Скорость передачи данных автоматически определяется на уровне 10 или 100 Мбит/с. Модуль помогает создавать локальные сети различной топологии без дополнительной настройки.

Преимущества коммутатора:

  • автоматическое определение скорости подключенных устройств;
  • низкое энергопотребление;
  • совместимость с разноплановыми устройствами передачи информации.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
