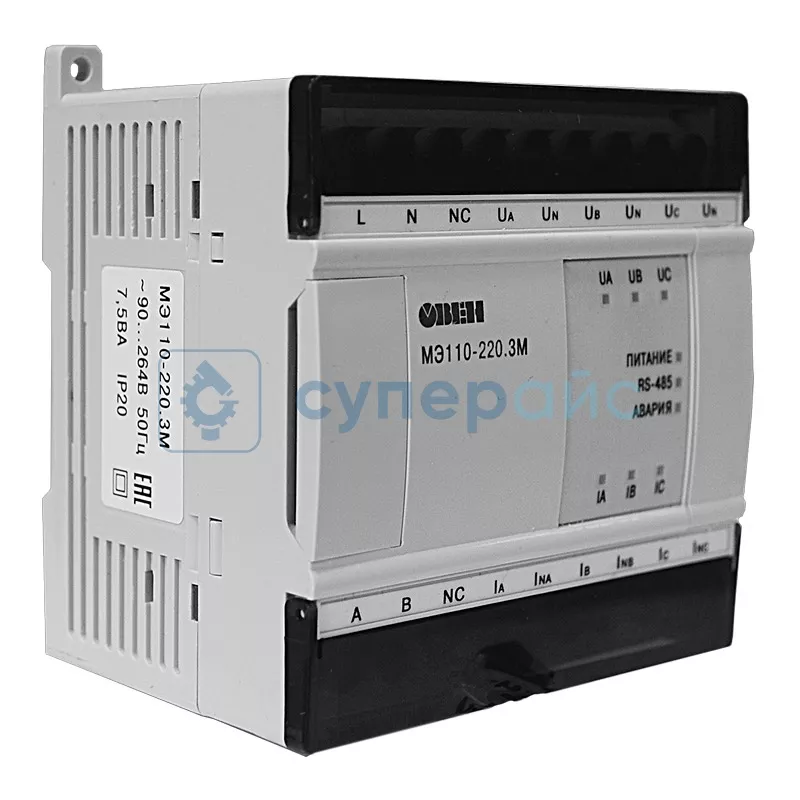

Модуль электроизмерительный Овен МЭ110-220.3М
Артикул (код товара): 30449
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
26 650 ₽
26 650 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 0-7 дней)
Артикул (код товара)
30449
Модель (серия)
МЭ110-220.3М
Производитель (бренд)
Страна производства
Россия
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Овен МЭ110-220.3М
Общие данные
Артикул (код товара)
30449
Производитель (бренд)
Модель (серия)
МЭ110-220.3М
Страна производства
Россия
Гарантия, мес.
12
Описание Овен МЭ110-220.3М
Технические характеристики Овен МЭ110-220.3М
| Входной сигнал (действующее значение) | (1 - 400) В, от 45 до 65 Гц |
| Входной сигнал (с использованием внешних трансформаторов напряжения) | (1 ⋅ 10^–3 - 4000 ⋅ 103) В, от 45 до 65 Гц |
| Максимальное допустимое значение, не более 1 с | 800 В |
| Основная приведенная погрешность измерений | 0,25 % |
| Разрешающая способность | 0,1 В |
| Входное сопротивление | 500 кОм |
| Время опроса входа | 1 с |
| Количество каналов измерения | 3 |
| Измерение линейного напряжения (межфазного) | |
| Входной сигнал (действующее значение) | (2 - 580) В, от 45 до 65 Гц |
| Входной сигнал (с использованием внешних трансформаторов напряжения) | (2 ⋅ 10^–3 - 5800 ⋅ 103) В, от 45 до 65 Гц |
| Максимальное допустимое значение, не более 1 с | 800 В |
| Основная приведенная погрешность измерений | 0,5 % |
| Разрешающая способность | 0,1 В |
| Входное сопротивление | 500 кОм |
| Время опроса входа | 1 с |
| Количество каналов измерения | 3 |
| Измерение силы тока | |
| Входной сигнал (действующее значение) | 0,005 - 5 А |
| Входной сигнал (с использованием внешних трансформаторов тока) | 0,005 ⋅ 10^–3 до 50 ⋅ 103 А |
| Максимальное допустимое значение, не более 1 с | 10 А |
| Основная приведенная погрешность измерений | 0,25 % |
| Время опроса входа | 1 с |
| Разрешающая способность | 0,001 А |
| Входное сопротивление | 0,01 Ом |
| Количество каналов измерения | 3 |
| Измерение полной, активной и реактивной мощности | |
| Входной сигнал (действующее значение) | 0,02 - 2,00 кВт, кВА, квар |
| Входной сигнал (с использованием внешних трансформаторов (напряжения/ток) | 0,2 ⋅ 10^–6 до 200 ⋅ 10^9 |
| Основная приведенная погрешность измерений | 0,5 % |
| Время вычисления | 1 с |
| Разрешающая способность, Вт, ВА, вар | 1 |
| Количество каналов измерения | 3 |
| Измерение частоты первой гармоники | |
| Действующая частота первой гармоники | 45 - 65 Гц |
| Основная приведенная погрешность измерений | 0,15 % |
| Время опроса входа | 1 с |
| Разрешающая способность | 0,01 Гц |
| Количество каналов измерения (активный) | 1 |
| Измерение коэффициента мощности cos φ | |
| Диапазон измерения (в рабочем диапазоне мощности) | 0 - 1 |
| Основная погрешность измерений | 1 % |
| Время вычисления | 1 c |
| Разрешающая способность | 0,01 |
| Количество каналов измерения | 3 |
| Измерение фазового угла | |
| Диапазон измерения (в рабочем диапазоне напряжений) | 10°- 170° |
| Основная погрешность измерений | 0,4 % |
| Время опроса входа | 1 с |
| Разрешающая способность | 1° |
| Количество каналов измерения | 3 |
| Интерфейсы | |
| Интерфейс связи | RS-485 |
| Скорости обмена по интерфейсу | 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200, 230440 бит/с |
| Протокол обмена данными | DCON, Modbus ASCII, Modbus RTU, ОВЕН |
| Входное сопротивление | 12 кОм |
| Общие характеристики | |
| Потребляемая мощность | 7,5 Вт |
| Питание | 90 - 264 В, 47 - 63 Гц |
| Степень защиты | IP20 |
| Средний срок службы | 10 лет |
| Температура хранения | - 10 - 55 °С, влажность < 80 % |
| Габариты | 96 x 73 x 110 мм |
| Вес | 500 г |
| Комплектация | модуль Овен МЭ110-220.3М – 1 шт |
| руководство по эксплуатации – 1 шт | |
Часто задаваемые вопросы
Что измеряет модуль МЭ110-220.3М?
Это трёхканальный модуль для измерения переменного напряжения. Он принимает сигнал в диапазоне от 1 до 400 В при частоте от 45 до 65 Гц, а через внешние трансформаторы напряжения диапазон расширяется до тысяч вольт.
Сколько каналов измерения у модуля?
Каналов измерения три, поэтому одним прибором удобно контролировать трёхфазную сеть - по каналу на каждую фазу. Время опроса входа составляет 1 секунду.
Какая точность измерений?
Основная приведённая погрешность измерений от 0,25 %, для части диапазонов - 0,5 %. Разрешающая способность 0,1 В, чего достаточно для контроля напряжения в электросетях и на подстанциях.
Какое напряжение модуль выдержит без повреждения?
Максимальное допустимое значение на входе - 800 В при длительности не более 1 секунды. Входное сопротивление 500 кОм, поэтому модуль слабо нагружает измеряемую цепь.
Где применяют такой электроизмерительный модуль?
Он подходит для систем учёта и мониторинга электроэнергии, диспетчеризации и АСУ ТП. Три канала и погрешность от 0,25 % позволяют отслеживать напряжение по фазам в промышленных щитах.
