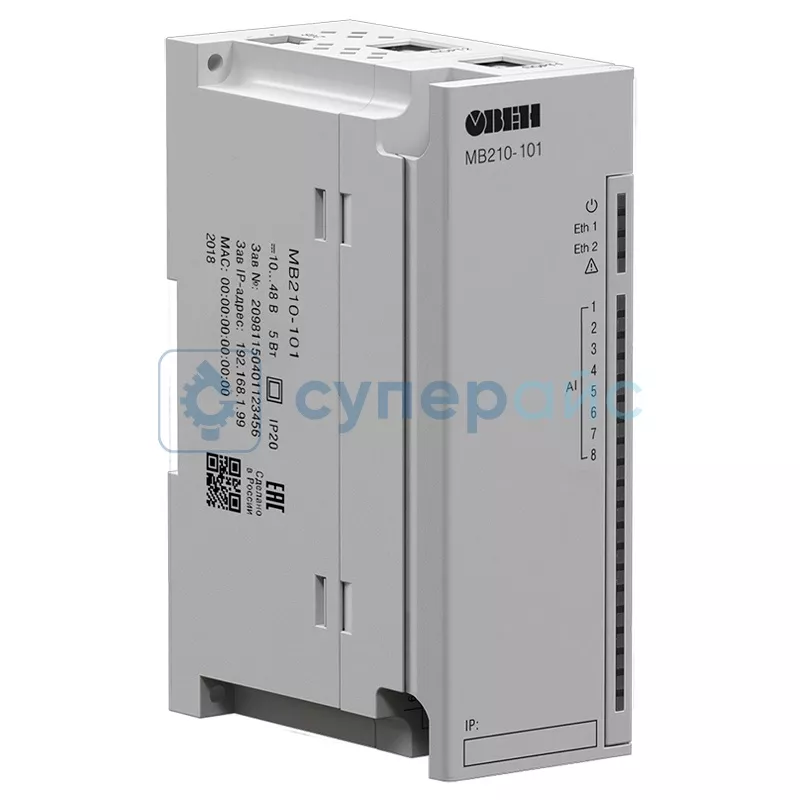

Модуль Овен МВ210-101
Артикул (код товара): 30272
В Госреестре РФ
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
27 210 ₽
27 210 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 0-7 дней)
Артикул (код товара)
30272
Модель (серия)
МВ210-101
Производитель (бренд)
Страна производства
Россия
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Овен МВ210-101
Общие данные
Артикул (код товара)
30272
Производитель (бренд)
Модель (серия)
МВ210-101
Страна производства
Россия
Гарантия, мес.
12
Описание Овен МВ210-101
Технические характеристики Овен МВ210-101
| Количество аналоговых входов | 8 |
| Разрядность АЦП | 16 бит |
| Типы поддерживаемых сигналов |
унифицированные сигналы: 0 - 5 мА, 0(4) - 20 мА, ± 50 мВ, ± 1 В; термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000,000П, Pt1000, ТСМ гр. 23; термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3; сопротивление: 0 - 2 кОм, 0 - 5 кОм |
| Время опроса одного входа |
ТС: 0,9 секунд; ТП и унифицированные сигналы постоянного напряжения и тока: 0,6 секунд |
| Предел основной приведенной погрешности при измерении |
ТП: ± 0,5 %; ТС и унифицированных сигналов постоянного напряжения и тока: ± 0,25 % |
| Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех | ± 0,25 % |
| Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов | 0,2 предела допускаемой основной приведенной погрешности измерения |
| Сопротивление встроенного токоизмерительного резистора | 51 Ом |
| Поддерживаемые протоколы | Modbus TCP, MQTT, SNMP, NTP |
| Версия протокола | IPv4 |
| Защита от | переполюсовки напряжения питания |
| Flash-память (архив) | |
| Максимальное количество файлов | 1000 |
| Максимальный размер файла | 2048 байт |
| Минимальный период записи архива | 10 с |
| Часы реального времени | |
| Погрешность хода часов |
при температуре плюс 25 °С: 3 секунды в сутки; при температуре минус 40 °С: 10 секунды в сутки |
| Тип питания | батарея CR2032 |
| Общие характеристики | |
| Потребляемая мощность | 4 Вт |
| Питание | 10 - 48 В (номинальное 24 В) |
| Монтаж | на DIN-рейку / на стену |
| Степень защиты | IP20 |
| Средний срок службы | 12 лет |
| Интерфейс | сдвоенный Ethernet 10 / 100 Mbps, USB 2.0 (MicroUSB) |
| Габариты | 42 x 124 x 83 мм |
| Вес | 400 г |
| Комплектация | модуль Овен МВ210-101 – 1 шт |
|
руководство по эксплуатации – 1 шт; кабель патч-корд UTP 5e 150 мм – 1 шт; клемма питания 2EGTK-5-02P-14 – 1 шт; заглушка разъема Ethernet – 1 шт |
|
Часто задаваемые вопросы
Какие входы и выходы у модуля МВ210-101?
8 дискретных входов на 24 В и 8 дискретных релейных выходов с контактами на 5 А. Входы оптоизолированы, выходы - с механическими реле, что позволяет переключать как слаботочные цепи, так и нагрузку до 220 В. Текущее состояние каждого канала видно на светодиодной индикации без необходимости подключаться к компьютеру.
Какие протоколы связи поддерживает модуль?
Modbus RTU по RS-485 и Modbus TCP по Ethernet. Адрес и скорость обмена задаются переключателями на корпусе или через утилиту OwenConfig. Модуль может работать как slave-устройство в сети ПЛК или напрямую управляться с компьютера через TCP-сокет, что удобно для интеграции в SCADA-системы.
Какое питание требуется для МВ210-101?
24 В постоянного тока, потребление - около 3 Вт. Питание проходит через защиту от переполюсовки и короткого замыкания. Если на объекте нет готового источника 24 В, можно использовать любой импульсный блок питания на 1–2 А. Главное - соблюдать полярность, так как защита не спасёт от длительной подачи 220 В на вход.
Как конфигурировать модуль без фирменного ПО?
Базовый адрес и baudrate выставляются DIP-переключателями на корпусе, так что модуль готов к работе сразу после подключения. Для тонкой настройки - фильтрации входов, задержек реле, логики - потребуется утилита OwenConfig, которая распространяется бесплатно и работает под Windows.
В чём отличие МВ210-101 от модели МВ210-302?
302-я версия - это аналоговый модуль с 4 входами по току и 2 выходами по напряжению. МВ210-101 работает только с дискретными сигналами, зато переключает мощную нагрузку напрямую через реле. Выбор зависит от задачи: датчики уровня и кнопки - к 101-й, датчики температуры и управление задвижками - к 302-й.
Документация и ПО Овен МВ210-101
Название
Язык
Версия
Размер и тип
Руководство по эксплуатации модуля ввода Овен МВ210-101
Язык:
Русский
Версия:
2.16
Размер и тип:
1,3 МБ,
PDF
Встроенное ПО микроконтроллера для модулей Овен серии Мх210
Язык:
Русский
Размер и тип:
1.05 МБ,
ZIP
ZIP
