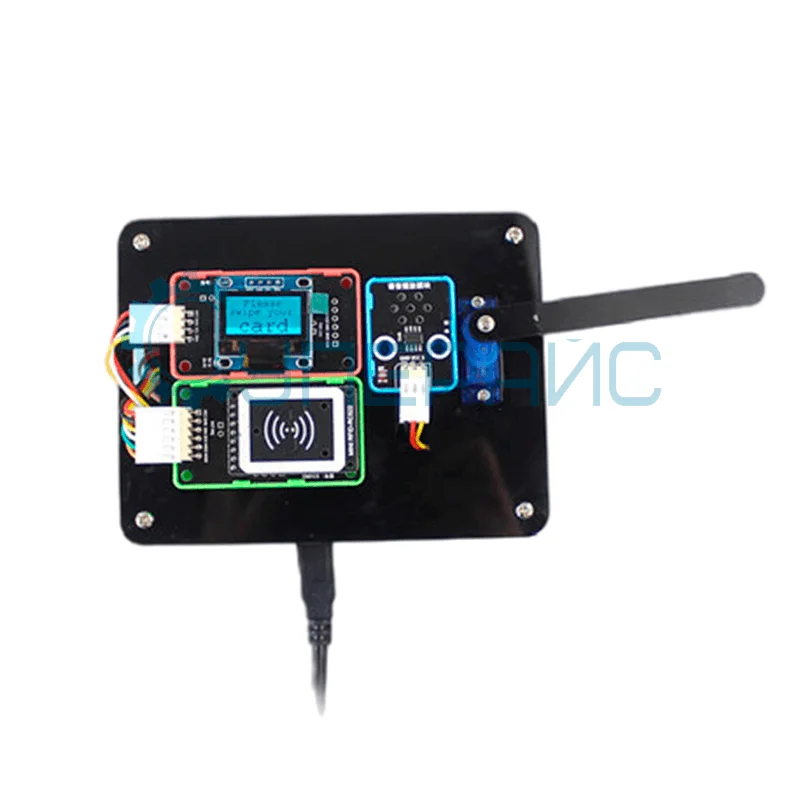

Набор для сборки замка с RFID ключом, совместимый с Arduino

Технические характеристики набора

Базовый контроллер	плата LY-F2 (Arduino-совместимый контроллер)
Программирование	визуальная событийно-ориентированная среда программирования на Scratch, среда разработки Arduino IDE
Характеристики контроллера LY-F2
Микроконтроллер	ATmega328
Рабочее напряжение	5 В
Входное напряжение (рекомендуемое)	7-9 В
Входное напряжение (предельное)	6-20 В
Цифровые входы/выходы	14 (6 из которых могут использоваться как выходы ШИМ)
Аналоговые входы	6
Флеш-память	32 Кб (ATmega328) из которых 0.5 Кб используются для загрузчика
SROM-память	2 Кб (ATmega328)
EEPROM-память	1 Кб (ATmega328)
Тактовая частота	16 МГц
Общие характеристики
Дисплей	OLED
Габариты	130 х 100 х 55 мм
Вес	~ 750 г
Комплектация:
	монтажная пластина (акрил) – 2 шт
	контроллер LY-F2 – 1 шт
	плата расширения интерфейса - 1 шт
	модуль с OLED-дисплеем – 1 шт
	модуль RFID – 1 шт
	звуковой модуль – 1 шт
	барьер - 1 шт
	медные столбики - 1 шт
	комплект винтов и гаек - 1 шт
	ключ (брелок и карта) - 2 шт
	комплект крепления - 1 шт
	комплект зажимов – 1 шт
	отвертка - 1 шт
	комплект проводов - 1 шт
	рулевой механизм – 1 шт
	USB-провод – 1 шт

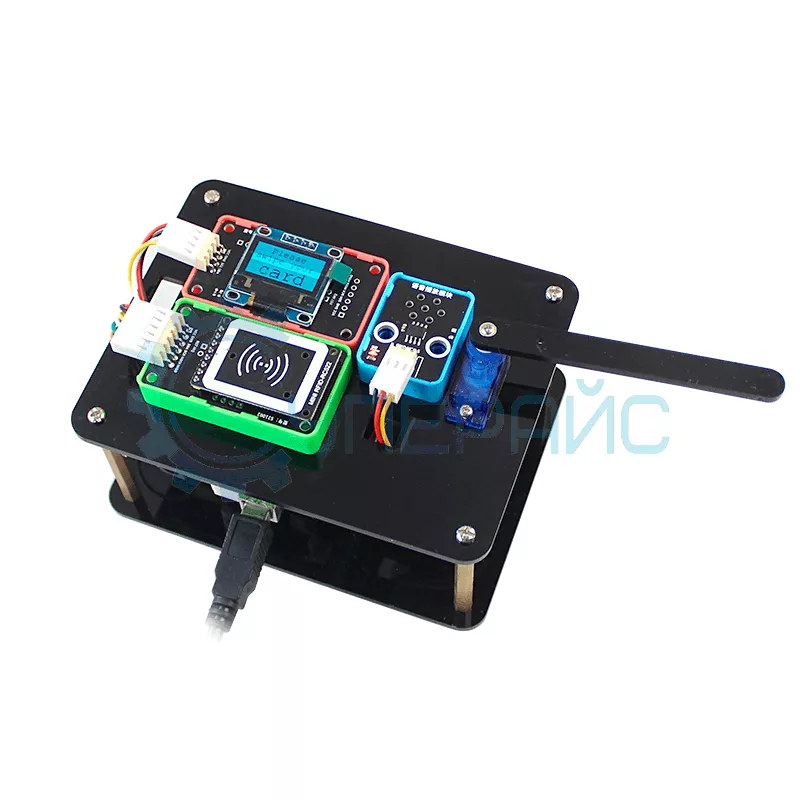

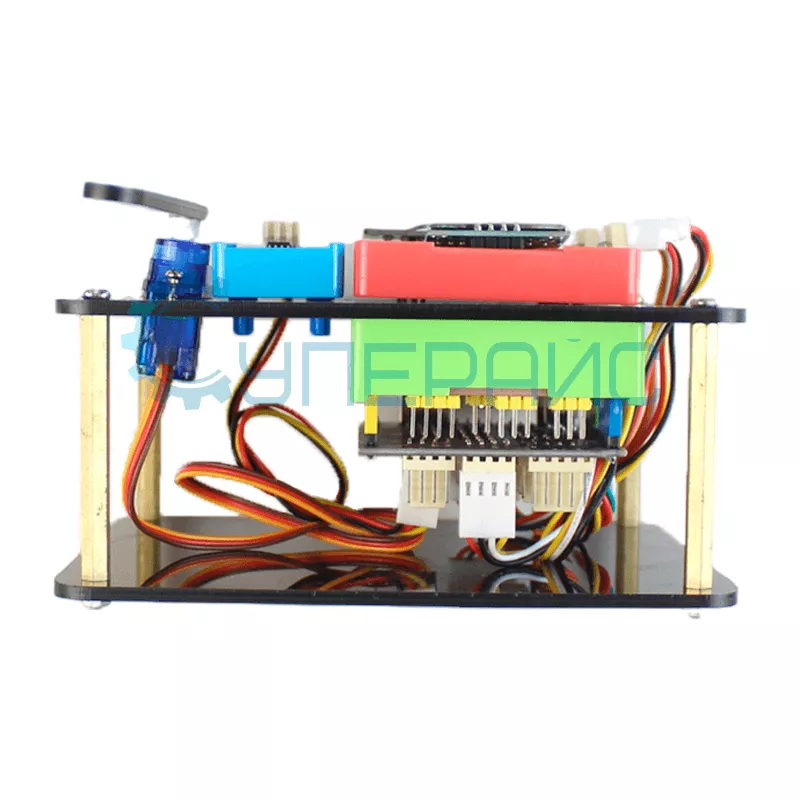

Электронный замок с RFID ключом

DIY набор для сборки умного замка с ключом — это проект для тех, кто хочет создать цифровой замок RFID, который открывается при сканировании ключа. Набор позволяет глубже понять принципы работы с RFID технологиями, программированием и автоматизацией.

Основой устройства служит плата LY-F2, которая поддерживает программирование через Arduino IDE и визуальную среду Scratch, что делает процесс настройки замка доступным для начинающих. В наборе предусмотрены необходимые компоненты: RFID модуль для считывания ключей, OLED-дисплей для отображения статуса замка, а также звуковой модуль, который может использоваться в качестве сигнализации об открытии или закрытии замка. Замок можно запрограммировать таким образом, чтобы он открывался от определённых RFID ключей, что добавляет безопасности.

Комплектация содержит элементы для крепления, плату расширения и необходимые модули, включая рулевой механизм, который отвечает за физическое открытие замка. RFID ключи представлены в виде брелока и карты. Благодаря USB-проводу, набор легко подключается к компьютеру для программирования и отладки.

Конструктор для обучения программированию позволяет не только создать практичный замок, но и получить навыки работы с микроконтроллерами и датчиками. Подходит любителям электроники и DIY-проектов, позволяя научиться работать с системами безопасности и автоматизации.
