OTDR рефлектометр FirstFiber 980EXP-D28

OTDR рефлектометр FirstFiber 980EXP-D28 - портативный прибор для диагностики волоконно-оптических линий связи. Он строит рефлектограмму трассы и показывает, на каком расстоянии находятся сварки, разъёмные соединения, изгибы и обрывы. В корпус также встроены визуализатор повреждений, измеритель оптической мощности и источник излучения, поэтому на объект можно взять один прибор вместо четырёх.

Возможности и встроенные модули

Рефлектометрия выполняется на длинах волн 1310 и 1550 нм. Найденные неоднородности прибор сводит в таблицу событий, где для каждой точки указаны расстояние и потери. Для типовых проверок есть автоматический режим измерений, а ручные настройки остаются для сложных трасс.

• OTDR: поиск обрыва, некачественной сварки или загрязнённого коннектора по рефлектограмме.
• VFL, визуализатор повреждений: видимый свет выходит наружу в месте излома, и дефект в кроссе или на патч-корде видно глазом.
• OPM, измеритель оптической мощности: контроль уровня сигнала на выходе передатчика и на приёмной стороне.
• OLS, источник излучения: в паре с измерителем мощности позволяет оценить вносимые потери линии.

Основные характеристики

Динамический диапазон модели 20-30 дБ. Ширина импульса выбирается из ряда 3 нс-20 мкс: короткий импульс лучше разделяет близко расположенные события, длинный позволяет заглянуть дальше по линии. Шкала отображения переключается в пределах 0,5-90 км. Разрешение выборки 20 см, число точек отбора проб до 256 000, линейность определения затухания ±0,05 дБ/дБ. Время усреднения настраивается: чем дольше накопление, тем ниже шум на рефлектограмме и заметнее слабые события в дальней части трассы.

Работа в полевых условиях

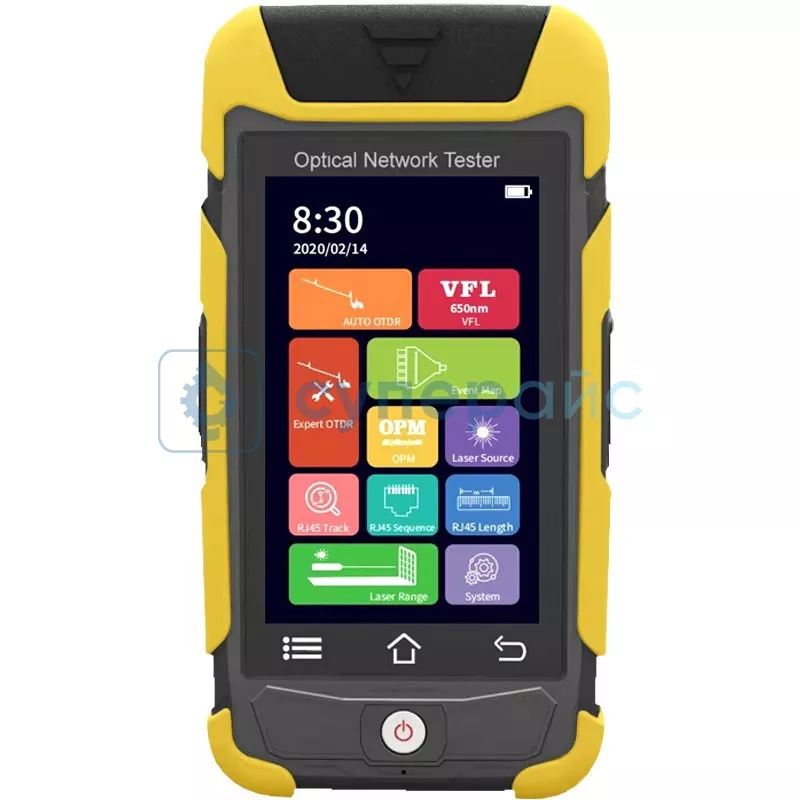

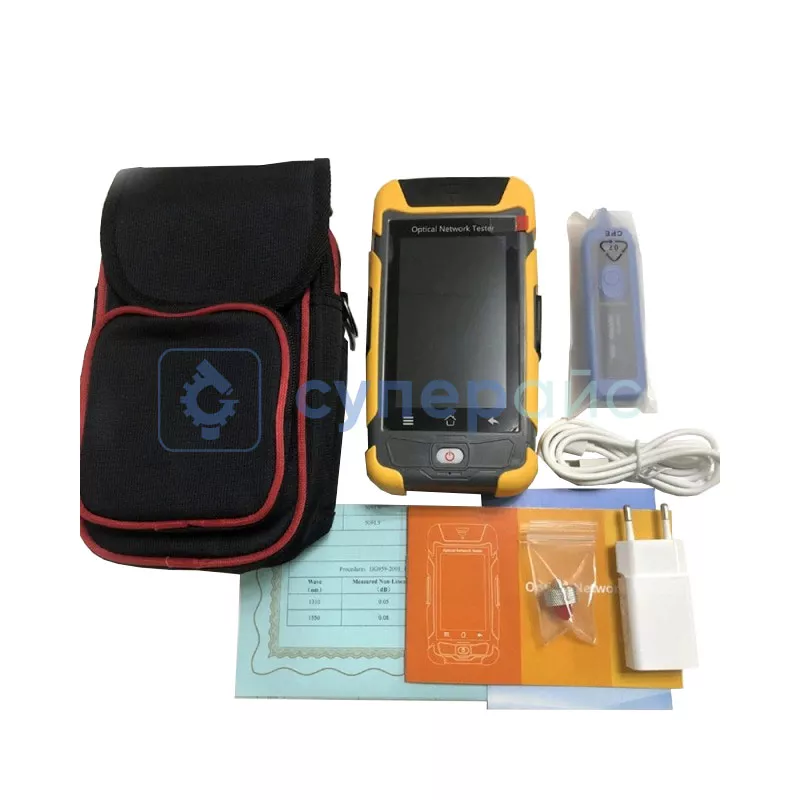

Управление идёт через сенсорный экран 4,3 дюйма, питание от литиевого аккумулятора. Рабочая температура -10...+55 °C, габариты 174 x 92 x 45 мм. Во встроенную память 4 Гб помещается до 200 000 измерений. Предусмотрена связь с ПК, на корпусе есть разъёмы USB и RJ-45, так что рефлектограммы легко перенести для отчёта. В комплект входят приёмник сигнала, чехол, кабель зарядки, адаптер питания, сертификат соответствия и руководство пользователя.

FirstFiber 980EXP-D28 подойдёт монтажникам ВОЛС, связистам и службам эксплуатации, которым нужен компактный рефлектометр с базовым набором оптических тестеров в одном корпусе.
