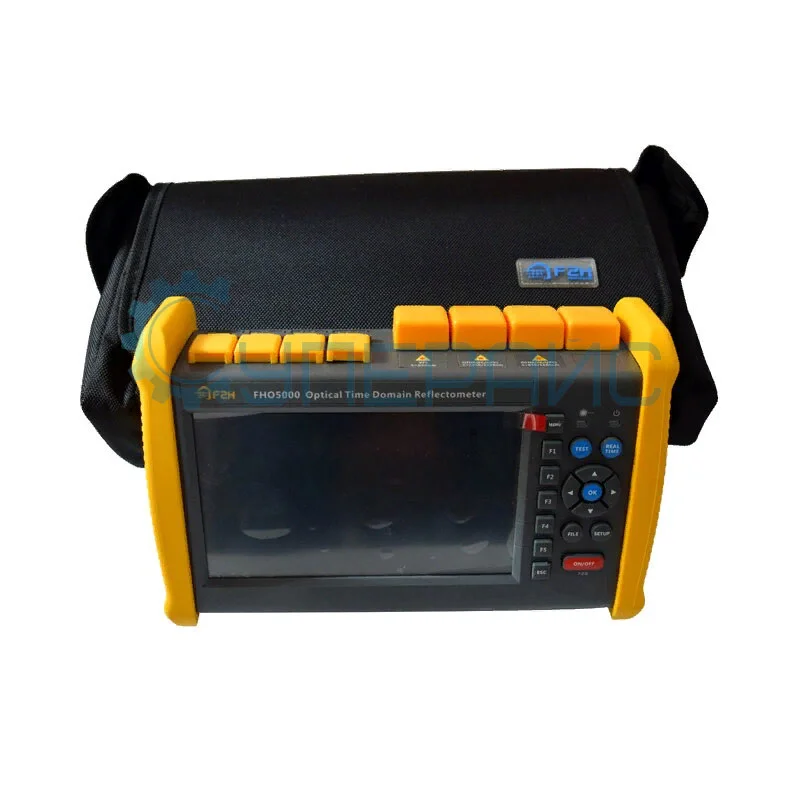

Оптический рефлектометр Grandway FHO5000-D35
Артикул (код товара): 18529
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
210 809 ₽
210 809 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
18529
Модель (серия)
FHO5000-D35
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Grandway FHO5000-D35
Общие данные
Артикул (код товара)
18529
Производитель (бренд)
Модель (серия)
FHO5000-D35
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Динамический диапазон, дБм
Ширина импульса
3 нс, 5 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс, 5 мкс, 10 мкс, 20 мкс
Диапазон отображения, км
0,003 - 64
Линейность определения затухания, дБ/дБ
± 0,05 дБ/дБ
Разрешение выборки, см
5 см
Число точек отбора проб
256000
Время усреднения
5 с, 15 с, 30 с, 60 с, 120 с, 180 с
Встроенные функции и опции
Встроенная память
кривая 80000 групп, 16 Гб
Режим реального времени
есть
Связь с ПК
есть
Комбинация модулей (OTDR+VFL+OPM+OLS)
OTDR+VFL+OPM+OLS
Общие характеристики
Диагональ встр. дисплея (размер), дюйм
7

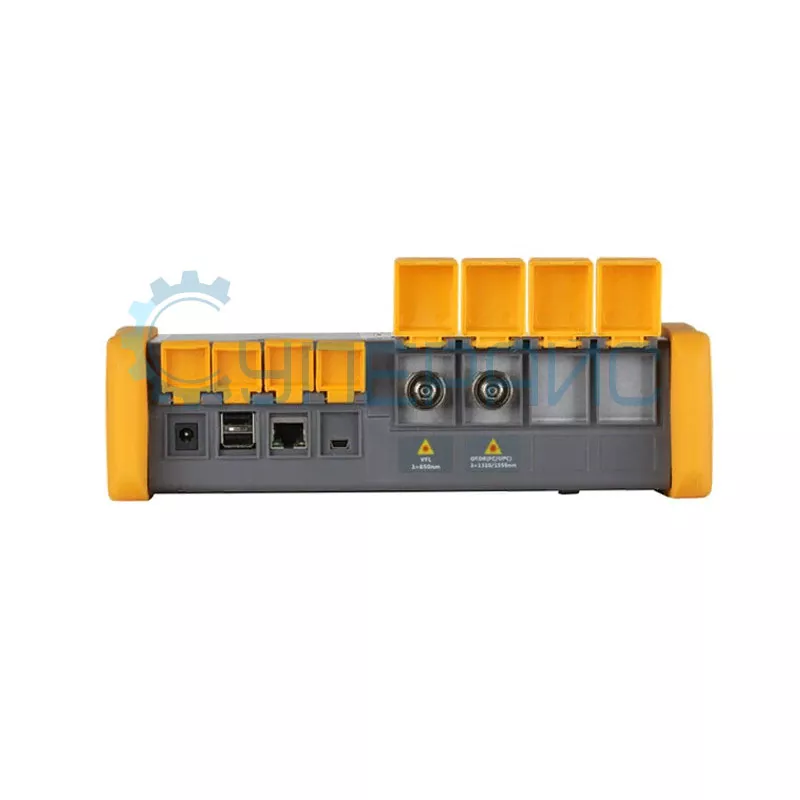

ИПД (Interfaces / Inputs and Outputs)
USB
RJ-45
RJ-45
Тип экрана
Питание
от литиевого аккумулятора
Рабочая температура
-10 - 50 °С
Габариты и вес
Габариты прибора
253 x 168 x 73,5 мм
Габариты упаковки
360 x 215 x 260 мм
Вес брутто, кг
2,9

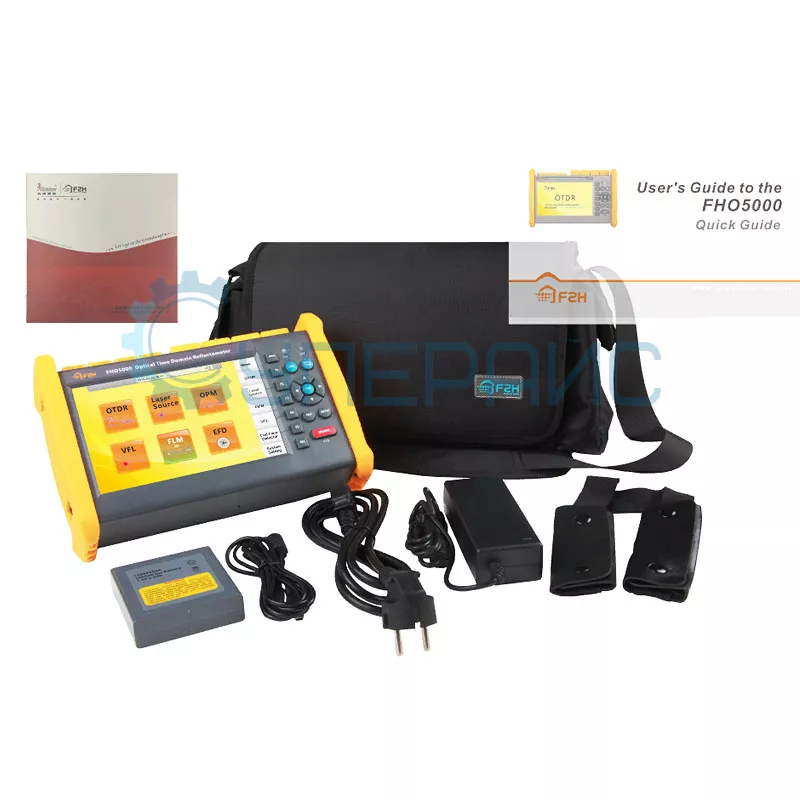

Комплектация
Комплектация
оптический рефлектометр Grandway FHO5000-D35 - 1 шт
адаптер питания 12В - 1 шт
литиевая аккумуляторная батарея - 1 шт
оптический адаптер FC - 1 шт
USB кабель - 1 шт
инструкция по эксплуатации - 1 шт
сумка - 1 шт
адаптер питания 12В - 1 шт
литиевая аккумуляторная батарея - 1 шт
оптический адаптер FC - 1 шт
USB кабель - 1 шт
инструкция по эксплуатации - 1 шт
сумка - 1 шт
Совместимость
Совместимость
Тип волокна
Длины волн, нм
1310
1550
1550
Измерение активного волокна
Мертвая зона по событиям, м
1
Мертвая зона по затуханию, м
4
Встр. визуализатор повреждения оптического волокна
Встр. источник оптического излучения
Встр. измеритель оптической мощности
Описание Grandway FHO5000-D35
Обзорная таблица оптических рефлектометров Grandway
| Характеристики | FHO5000-TC35F-LS-PM-TS-FM | FHO5000-D35 | FHO5000-T26F-LS-PM-TS-FM |
| Длина волны | 1310 / 1550 / 1650 нм | 1310 / 1550 нм | 1310 / 1550 / 1625 нм |
| Динамический диапазон | 35 / 33 / 33 дБ | 35 / 33 дБ | 26 / 24 / 24 дБ |
| Дисплей | 7-дюймовый сенсорный TFT-LCD экран | ||
| Ёмкость аккумулятора | 5200 мАч | ||
| Память | 40 000 рефлектограмм | 80 000 рефлектограмм | 40 000 рефлектограмм |
| Количество точек выборки | 256000 | ||
| Время работы от заряженного аккумулятора |
непрерывная работа: 6 часов (подсветка выключена), время зарядки: < 4 ч |
||
| Интерфейс | RJ-45 х 1, USB х 3, (тип А х 2, тип B х 1) | ||
| Обновление данных в режиме работы в реальном времени (1 раз в секунду) | есть | нет | есть |

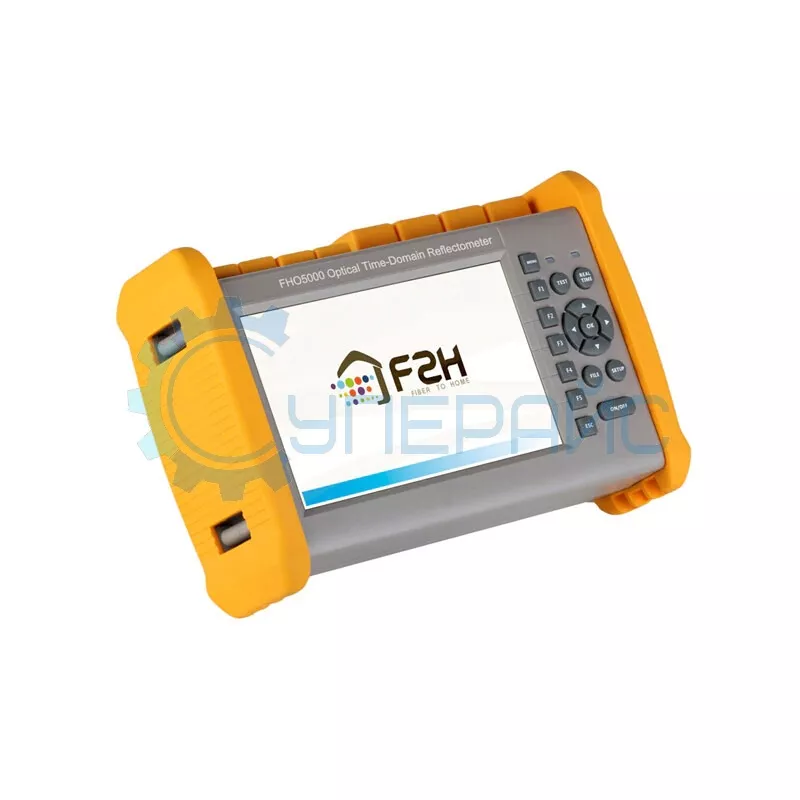

Рефлектометр Grandway FHO5000-D35
Оптический рефлектометр Grandway FHO5000-D35 — портативное цифровое устройство для измерения оптических сигналов в кабельных линиях. Он предоставляет точные данные о потерях сигнала, отражениях в оптической сети, позволяя операторам эффективно её монтировать, настраивать и обслуживать.
Преимущества Grandway FHO5000-D35:
- Компактные размеры делают портативный рефлектометр удобным для использования даже в труднодоступных местах.
- Устройство обеспечивает высокую точность и разрешение измерений потерь сигнала и отражений, позволяя операторам быстро выявлять, а затем устранять проблемы в оптической сети.
- Рефлектометр способен измерять сигнал на расстояниях до 200 км, что делает его универсальным инструментом для кабельных линий, включая магистральное оптоволокно.
- Благодаря интуитивно понятному пользовательскому интерфейсу с его подробным описанием в инструкции, рефлектометр легко настраивается и управляется.
Основные функциональные возможности прибора:
- Измерение потерь сигнала. Рефлектометр позволяет измерять потери сигнала на определённом участке оптического кабеля, помогая выявить проблемные места, определить причину снижения качества связи.
- Определение точки разрыва. При помощи технологии OTDR (Optical Time Domain Reflectometer) способен определить точное место разрыва в кабеле, упрощая процесс поиска неисправностей.
- Измерение отражений. Устройство обнаруживает и измеряет отражения от различных элементов в оптической сети: разъёмов, точек сварки, разветвителей, помогая идентифицировать потенциальные проблемы и источники сигнальных отражений.
- Сохранение и анализ данных. Рефлектометр сохраняет данные измерений для последующего анализа, позволяя операторам отслеживать изменения в сети со временем.
FHO5000-D35 — мощный удобный инструмент для монтажа, настройки и обслуживания кабельных линий оптоволоконной связи. Портативность, точность измерений и широкий функционал делают его неотъемлемой частью инструментария для специалистов ВОЛС.
Часто задаваемые вопросы
Какие длины волн и динамический диапазон у рефлектометра FHO5000-D35?
Модель работает на трёх длинах волн: 1310/1550/1625 нм. Динамический диапазон достигает 35 дБ на 1310/1550 нм и 32 дБ на 1625 нм. Это позволяет тестировать магистральные линии до 120 км и волоконно-оптические сети доступа с высоким затуханием.
Зачем нужна длина волны 1625 нм в этом рефлектометре?
Длина 1625 нм используется для live-PD testing - измерения работающей линии с передачей данных без отключения сервиса. Сигнал на этой длине волны проходит мимо активных мультиплексоров WDM и не мешает основному трафику. Это критично для операторов связи и инсталляторов.
Какой экран и интерфейс управления у FHO5000-D35?
Установлен цветной сенсорный дисплей 7 дюймов с разрешением 800×480. Управление идёт через сенсорный экран и физические кнопки быстрого доступа. Интерфейс поддерживает автоматический анализ событий, построение таблицы потерь и экспорт трасс в SOR-формат.
Какие типы волокон и коннекторов поддерживает рефлектометр?
Прибор работает с одномодовым волокном SMF-28 и совместим с адаптерами FC/UPC, SC/UPC, LC/UPC. Пигтейл в комплекте позволяет быстро переключаться между типами коннекторов. Поддерживается тестирование волокон с различными профилями затухания и режимами излучения.
Чем Grandway FHO5000-D35 отличается от бюджетных OTDR на AliExpress?
Бюджетные модели часто имеют динамический диапазон 24–28 дБ и детектируют события с точностью ±5 м. FHO5000-D35 обеспечивает 35 дБ и разрешение по расстоянию 1 м, что позволяет находить микроизгибы и плохие сварки. Корпус защищён по IP65, а не открытый пластик.
Как хранится и передаётся измерительная трассировка?
Результаты сохраняются в памяти на 1000 трасс и передаются на ПК через USB или по Wi-Fi в формате SOR, совместимом с ПО Fiberizer, NetMap и аналогами. Это позволяет генерировать отчёты для заказчика с печатью графиков и таблиц потерь в одном файле.
Документация и ПО Grandway FHO5000-D35
Название
Язык
Версия
Размер и тип
Руководство пользователя рефлектометром Grandway FHO5000-D35
Язык:
Английский
Размер и тип:
5,3 мб,
PDF
Программное обеспечение для рефлектометра FHO5000-D35
Язык:
Размер и тип:
16,6 мб,
ZIP
ZIP
