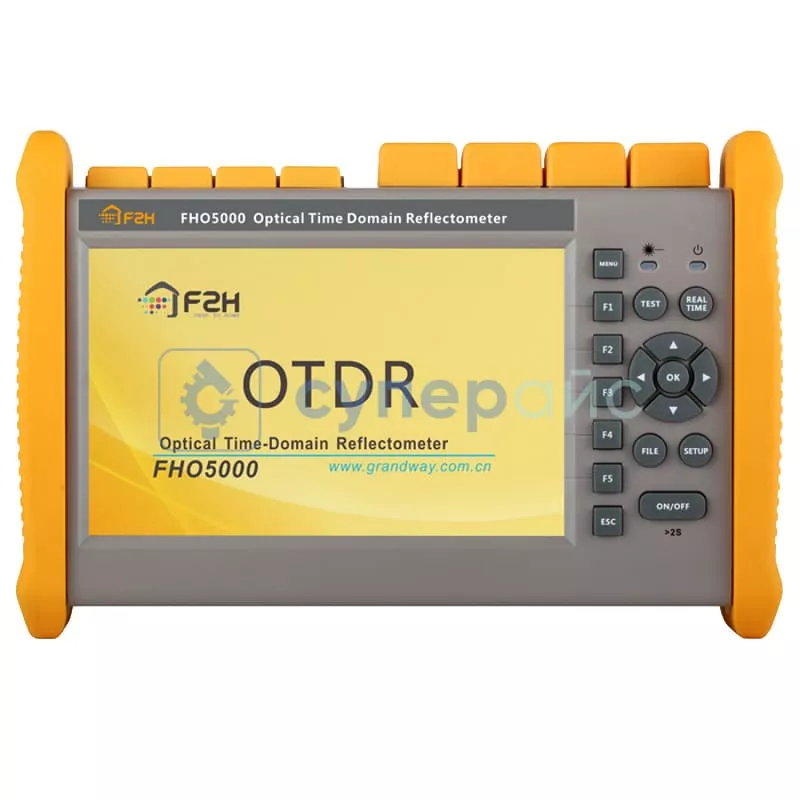

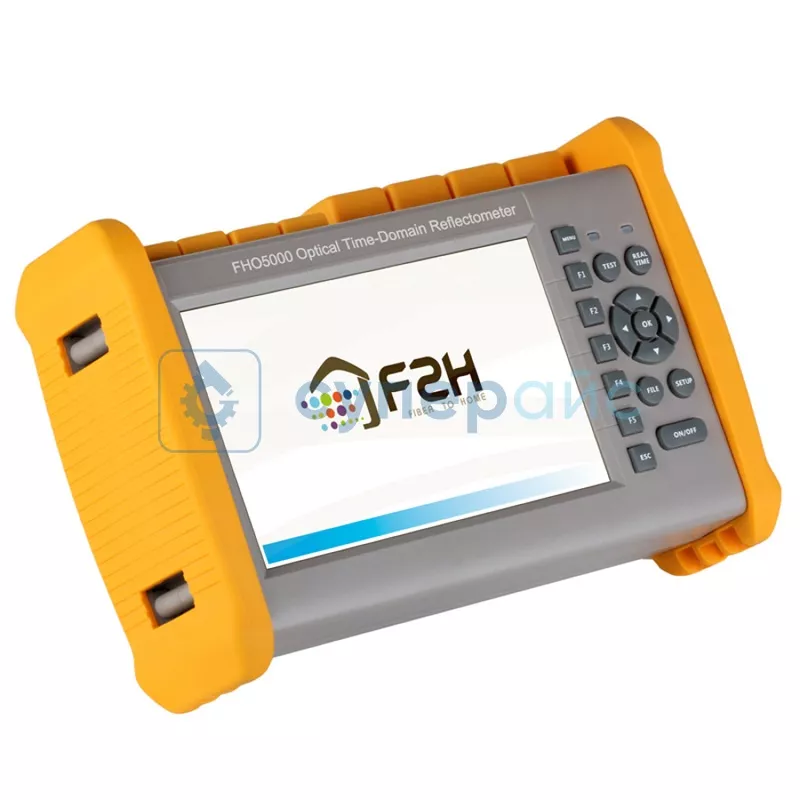

Оптический рефлектометр Grandway FHO5000-T26F-LS-PM-TS-FM
Код товара: 24309
Гарантия 12 месяцев
О товаре Функция наложения и сравнения до 8 трасс
Динамический диапазон: 26 / 24 / 24 дБ
Мертвая зона по событиям: 1 м
Мертвая зона по потерям: 4 м
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Функция наложения и сравнения до 8 трасс
Динамический диапазон: 26 / 24 / 24 дБ
Мертвая зона по событиям: 1 м
Мертвая зона по потерям: 4 м
Технические характеристики Grandway FHO5000-T26F-LS-PM-TS-FM
| Длины волн | 1310 / 1550 / 1625 нм |
| Динамический диапазон | 26 / 24 / 24 дБ |
| Диапазон расстояний | 500 м - 265 км |
| Минимальное разрешение выборки | 50 мм |
| Мертвая зона по событиям | 1 м |
| Мертвая зона по потерям | 4 м |
| Ширина импульса | 3 нс, 5 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1мкс, 2 мкс, 5 мкс, 10 мкс, 20 мкс |
| Количество точек выборки | 256000 |
| Линейность определения затухания | ≤ 0,05 дБ/дБ |
| Порог по потерям | 0,01 дБ |
| Разрешение по потерям | 0,001 дБ |
| Разрешение по расстоянию | 0,01 м |
| Погрешность по расстоянию | ± (0,75 м + измеренное расстояние х 3 х 10⁻⁵ + разрешение по выборке) |
| Точность измерения отражательной способности |
одномодовый: ±2 дБ многомодовый: ±4 дБ |
| Определение обрывов | 10 мВт, 2 Гц |
| Тип оптического коннектора | FC / PC |
| Память | 40000 рефлектограмм |
| Характеристики измерителя мощности PM | |
| Тип фотодиода | InGaAs |
| Диапазон принимаемых длин волн | 800 – 1700 нм |
| Калиброванные длины волн | 850 / 1300 / 1310 / 1490 / 1550 / 1625 / 1650 нм |
| Динамический диапазон | -60 - 5дБм |
| Разрешение | 0,01 дБ |
| Точность измерения | ± 3,5 дБ ± 1 нВт |
| Тип адаптера | FC / PC |
| Характеристики источника излучения LS через OTDR порт | |
| Длины волн | 1310 / 1550 нм |
| Выходная мощность | ≥ -10 дБм |
| Режим работы | постоянный / 270 Гц / 1 кГц / 2 кГц |
| Точность | ± 0,5 дБ |
| Тип коннектора | FC / UPC по умолчанию или по типу коннектора OTDR порта |
| Дополнительные функции | |
| Обновление данных в режиме работы в реальном времени (1 раз в секунду) | есть |
| Диапазон времени усреднения (1 - 3600 с) | есть |
| Опции | VFL, LS, PM, TS, FM |
| Встроенное создание PDF-отчетов OTDR/FLM на нескольких языках | есть |
| Обнаружение активного волокна (Live Fiber Detect) | есть |
| Двухволновой анализ (обнаружение макроизгибов) | есть |
| Функции начала и конца волокна | есть |
| Встроенный двунаправленный анализ | есть |
| Наложение и сравнение трасс (до 8 трасс) | есть |
| Удаленное управление через ПК по кабелю RJ45 | есть |
| Общие характеристики | |
| Дисплей | 7-дюймовый сенсорный TFT-LCD экран |
| Источник питания | 10 В постоянного тока / 4 А, 100 - 240 В переменного тока, 50 - 60 Гц |

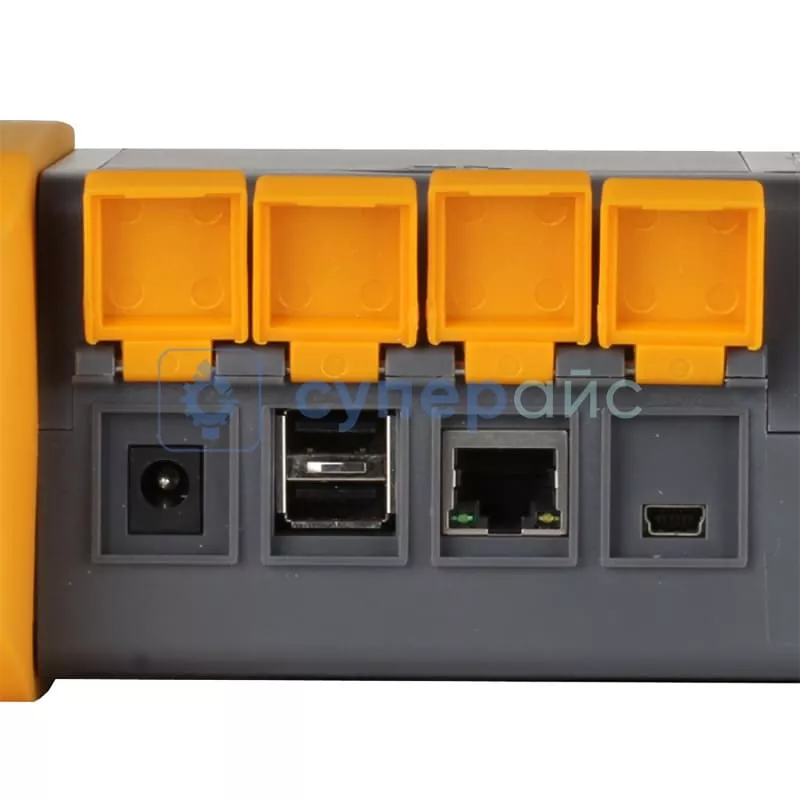

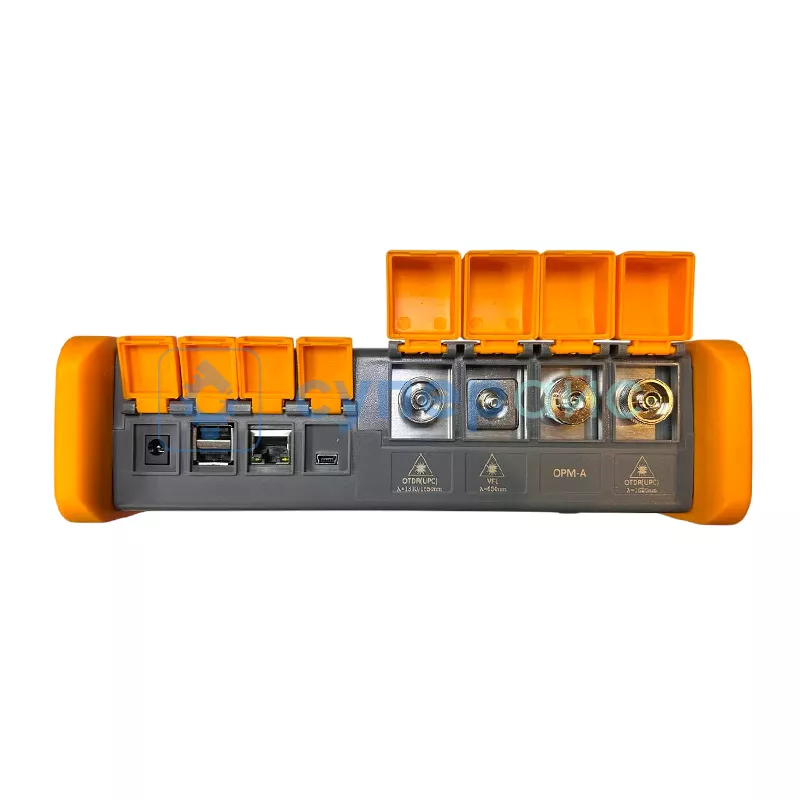

| Интерфейс | RJ-45 х 1, USB х 3, (тип А х 2, тип B х 1) |
| Рабочая температура | -10 - 50 °С |
| Температура хранения | -20 - 70 °С |
| Тип батареи питания | литиевая батарея 7,4 В / 5200 мАч |
| Время работы от заряженного аккумулятора | непрерывная работа: 6 часов (подсветка выключена), время зарядки: < 4 ч |
| Размеры | 253 х 168 х 73,5 мм |
| Габариты упаковки | 360 x 215 x 260 мм |
| Вес брутто | 2,95 кг |
| Комплектация |
оптический рефлектометр Grandway FHO5000-T26F-LS-PM-TS-FM - 1 шт адаптер питания 12В - 1 шт литиевая аккумуляторная батарея - 1 шт оптический адаптер FC - 1 шт USB кабель - 1 шт сумка - 1 шт сертификат соответствия - 1 шт руководство пользователя - 1 шт |
Обзорная таблица оптических рефлектометров Grandway
| Характеристики | FHO5000-TC35F-LS-PM-TS-FM | FHO5000-D35 | FHO5000-T26F-LS-PM-TS-FM |
| Длина волны | 1310 / 1550 / 1650 нм | 1310 / 1550 нм | 1310 / 1550 / 1625 нм |
| Динамический диапазон | 35 / 33 / 33 дБ | 35 / 33 дБ | 26 / 24 / 24 дБ |
| Дисплей | 7-дюймовый сенсорный TFT-LCD экран | ||
| Ёмкость аккумулятора | 5200 мАч | ||
| Память | 40000 рефлектограмм | 80000 рефлектограмм | 40000 рефлектограмм |
| Количество точек выборки | 256000 | ||
| Время работы от заряженного аккумулятора |
непрерывная работа: 6 часов (подсветка выключена), время зарядки: < 4 ч |
||
| Интерфейс | RJ-45 х 1, USB х 3, (тип А х 2, тип B х 1) | ||
| Обновление данных в режиме работы в реальном времени (1 раз в секунду) | есть | нет | есть |
Рефлектометр оптический Grandway FHO5000-T26F-LS-PM-TS-FM
Оптический рефлектометр Grandway FHO5000-T26F-LS-PM-TS-FM разработан для диагностики волоконно-оптических линий связи. Устройство функционирует как измеритель коэффициента отражения, выявляя неоднородности в оптическом волокне. Ниже отвечаем на вопросы об особенностях работы прибора.
Как устройство помогает анализировать состояние линии связи?
Прибор располагает режимом наложения и сравнения рефлектограмм. Такие измерители неоднородностей позволяют сопоставлять текущие показания с эталонными замерами или данными после ремонта.
Каковы основные измерительные параметры прибора?
Динамический диапазон 26/24 дБ помогает тестировать протяженные линии связи с большим количеством соединений. Мертвая зона по событиям 1 м определяет способность различать два близко расположенных дефекта. Мертвая зона по потерям 4 м определяет минимальное расстояние для корректного измерения затухания в линии.
Как считывать показания и управлять прибором?
Цветной TFT-LCD экран даёт яркое, чёткое отображение графиков и других измеряемых данных. Физические кнопки на корпусе делают управление интуитивно понятным.
Преимущества обновления данных в режиме работы в реальном времени (1 раз в секунду):- оперативный контроль за изменениями в линии, возникающими в процессе работы;
- возможность моментально видеть влияние регулировок на качество сигнала;
- сокращение времени на поиск и устранение неисправностей.
- мониторинг деградации старых линий с течением времени;
- поиск мест повреждений после аварийных ситуаций;
- сравнение характеристик различных волокон в одной сети;
- оценка результатов ремонтных работ.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
