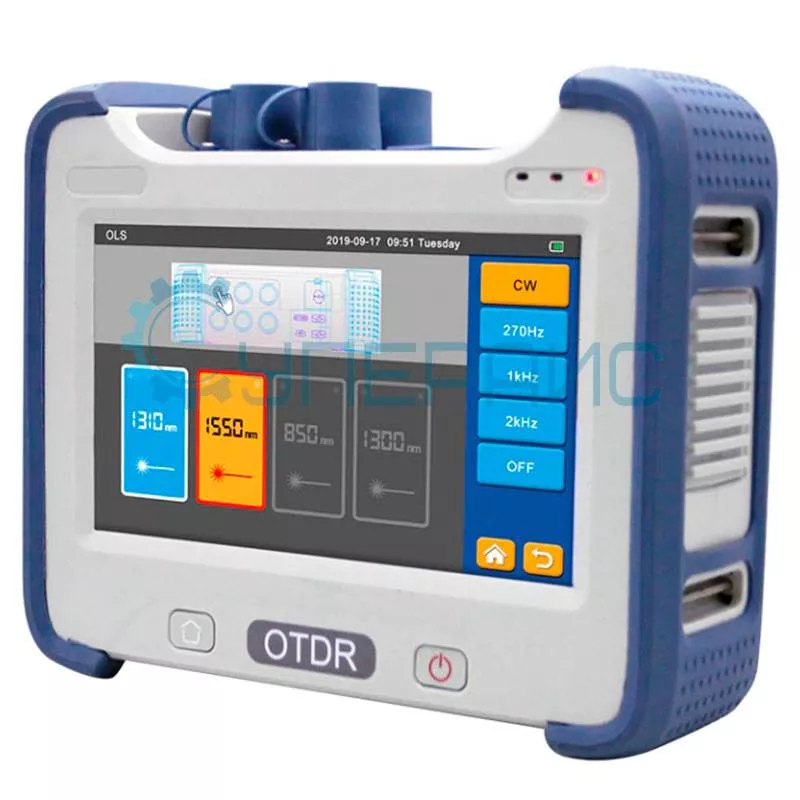

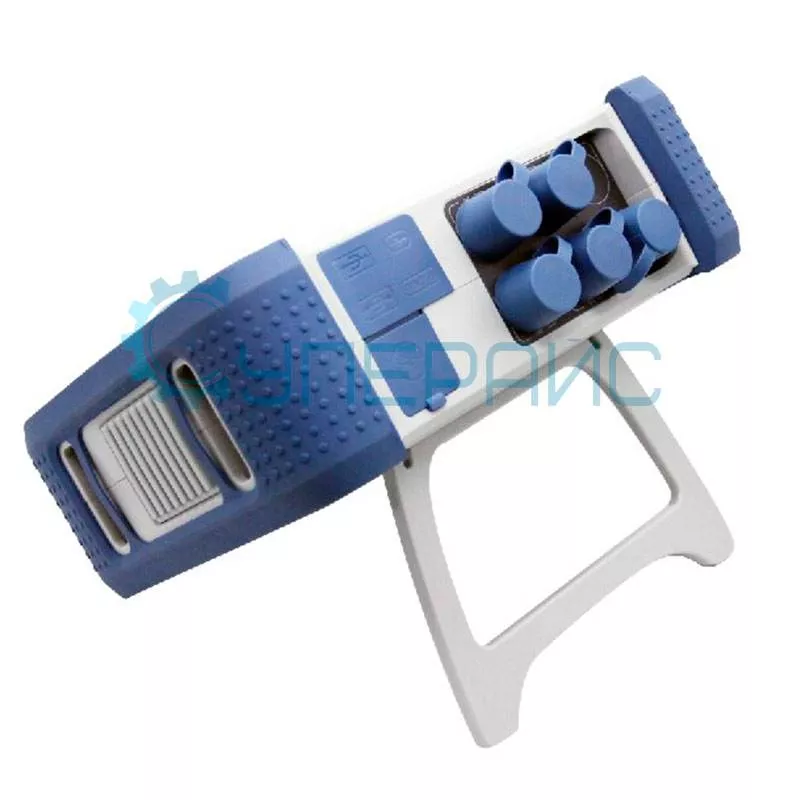

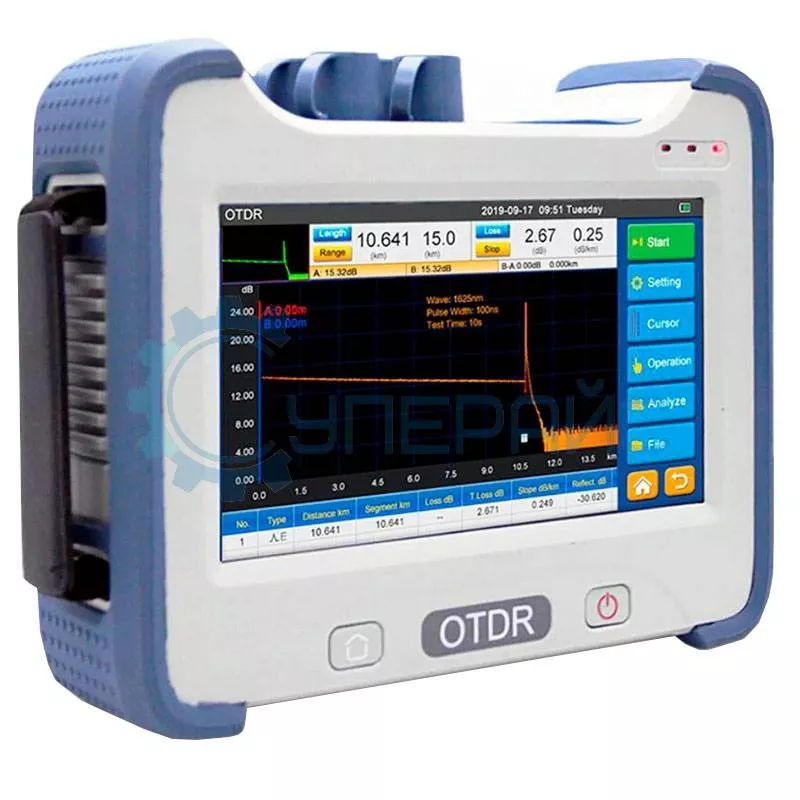

Оптический рефлектометр FirstFiber 9000PRO-M1
Код товара: 9306
Гарантия 12 месяцев
О товаре Длина волны: 850/1300 нм
Динамический диапазон: 20/26 дБ
Мертвая зона по событиям: 1.2 м
Мертвая зона по потерям: 5 м
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Длина волны: 850/1300 нм
Динамический диапазон: 20/26 дБ
Мертвая зона по событиям: 1.2 м
Мертвая зона по потерям: 5 м
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 9000PRO-M1
| Характеристики OTDR | |
|
Длина волны |
850/1300 нм |
|
Динамический диапазон |
20/26 дБ |
|
Мертвая зона по событиям |
1.2 м |
|
Мертвая зона по затуханию |
5 м |
|
Ширина импульса |
3 нс, 5 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс, 5 мкс, 10 мкс, 20 мкс |
|
Диапазон отображения |
500 м, 2 км, 5 км, 10 км, 20 км, 40 км, 80 км, 120 км, 160 км |
|
Разрешение выборки |
мин 5 см |
|
Число точек отбора проб |
макс 128000 |
|
Линейность определения затухания |
≤ 0.05 дБ/дБ |
|
Время усреднения сигнала |
10 с, 15 с, 30 с, 60 с |
| Шкала индикации |
Х ось: 4 - 70 м/div Y ось: 0.09 - 5 дБ/div |
|
Точность определения расстояния |
± (1 м + расстояние * 3 * 10-5 + разрешение выборки) (исключая отклонения группового показателя) |
|
Порог по потерям |
0.01 дБ |
|
Погрешность измерения потерь |
0.001 дБ |
| Погрешность измерения расстояния |
0.01 м |
| Настройка показателя преломления IOR |
1.2000 ~ 1.5999, шаг 0.0001 |
| Тип волокна | многомодовые (MM) |
| Оптический разъем |
UPC(по умолчанию), APC (опционально, если вам необходим коннектор с APC полировкой сообщите об этом менеджеру при заказе) |
| Связь с ПК |
ПК OTDR Viewer, для детального анализа и редактирования рефлектограммы, результаты измерений с рефлектометра передаются на компьютер при помощи USB кабеля в формате *sor и *bmp |
|
Единица измерения |
км, мили, футы |
|
Формат трассировки OTDR |
универсальный, SOR, issue 2(SR-4731) |
|
Измерение оптического волокна |
автоматический режим, ручной режим, рефлектометрический тест с обновлением в реальном времени, с усреднением |

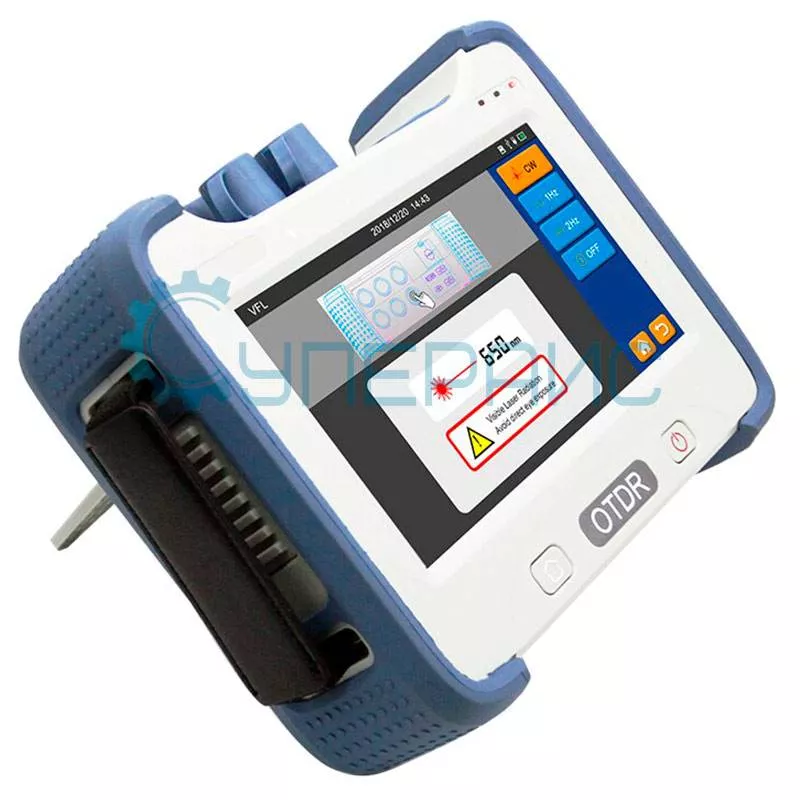

| Характеристики VFL | |
|
Длина волны визуального детектора |
650 нм |
| Выходная мощность | 10 мВт |
|
Класс лазерной безопасности |
класс III B |
|
Расстояние измерения |
12 км |
|
Режим излучения |
2 Гц (модулированный) |
|
Режим работы |
CW (непрерывный) |
| Характеристики OPM | |
|
Калибровочные длины волн |
850/1300/1310/1490/1550/1625/1650 нм |
|
Диапазон мощности входного сигнала |
- 70 дБм ~ + 10 дБм |
| Разрешение | 0.01 |
|
Точность измерения |
± 0.35 дБ |
|
Частота модуляции |
270 Гц, 1 кГц, 2 кГц |
| Характеристики OLS | |
|
Длина волны |
850/1300 нм |
|
Выходная мощность |
- 5 дБм ± 1 дБ |
| Частота выхода |
CW, 270 Гц, 1 кГц, 2 кГц |

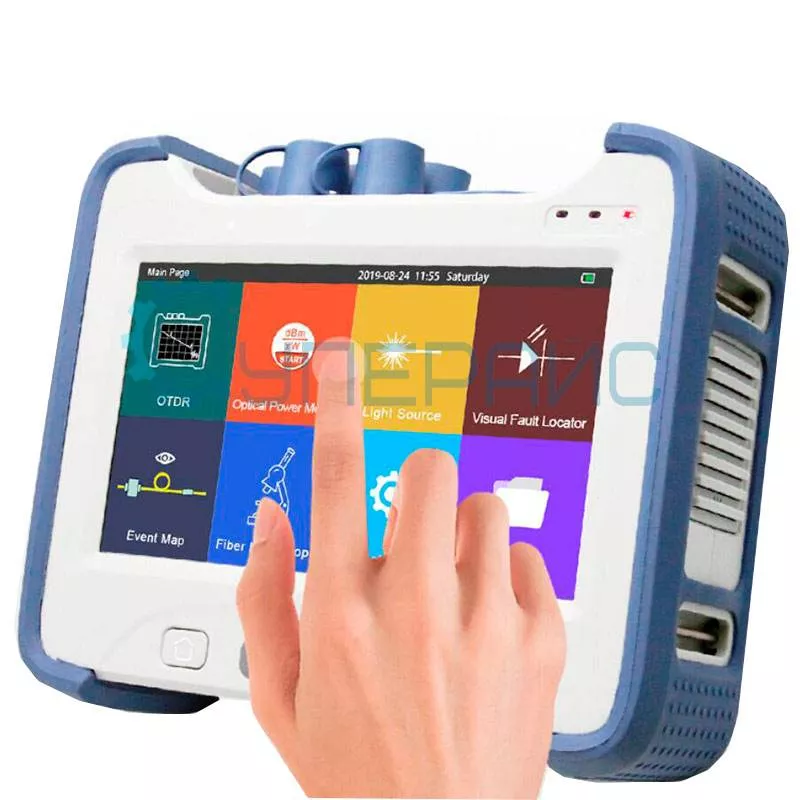

| Функционал |
оптический рефлектометр ( OTDR), визуальный дефектоскоп (VFL), оптический измеритель мощности (OPM), оптический источник света (OLS), интеллектуальная разметка оптического соединения (iOLM) |
| Применение |
тестирование и обслуживание сетей FTTx, тестирование сетей CATV, тестирование сетей доступа P2P, тестирование локальной сети LAN, тестирование сетей Metro, тестирование сетей WAN, лабораторные и заводские испытания, оценка и устранение неисправностей в волоконно-оптических кабелях FTTA |
| Общие характеристики | |
| Дисплей |
7", сенсорный TFT-LCD дисплей |
| Яркость дисплея | режим энергосбережения/настраиваемый |
| Автовыключение питания | настраиваемый: выкл/1 мин/5 мин/10 мин/30 мин/60 мин |
| Язык |
английский, китайский, португальский, испанский |
| Память |
внутренняя память: 100000 рефлектограмм, поддерживается карта памяти 16 ГБ |
| Рабочая температура | - 10°С ~ + 50°С |
| Температура хранения | - 20°С ~ + 75°С |
| Влажность | < 95% |
| Входное напряжение |
DC 8.4 В, AC 100 В, 240 В, 50 - 60 Гц |
|
Тип батареи питания |
литий-ионный аккумулятор, ёмкость 2500 мАч, 7.4 В |
| Время работы от заряженного аккумулятора |
в режиме ожидания ∼ 8 часов, в активном использовании ∼ 3 часов |
| Интерфейс | USB, mini USB, OTDR, VFL, OPM, OLS, порт для зарядки |
| Размеры | 230 х 185 х 70 мм |
| Вес | 1.5 кг |
| Комплектация |
рефлектометр 9000PRO-M1 - 1 шт разъемы FC/SC/ST - 1 шт руководство пользователя - 1 шт сенсорное перо - 1 шт программное обеспечение на usb флеш карте OTDRviewer - 1 шт адаптер для зарядки аккумулятора - 1 шт инструмент для чистки - 1 шт чехол - 1 шт сертификат калибровки - 1 шт |
Обзорная таблица оптических рефлектометров FirstFiber
| Характеристики | 9000PRO-Q1 | 9000PRO-M1 | 9000PRO-T2 | 9000PRO-T3 |
| Длина волны | 850/1300/1310/1550 нм | 850/1300 нм | 1310/1550/1625 нм | 1310/1550/1650 нм |
| Динамический диапазон | 20/26 / 26/28 дБ | 20/26 дБ | 35/33/32 дБ | 35/33/32 дБ |
| Разрешение выборки | мин 5 см | |||
| Число точек отбора проб | макс 128000 | |||
| Линейность определения затухания | ≤ 0,05 дБ/дБ | |||
| Длина волны визуального детектора | 650 нм | |||
| Выходная мощность | 10 мВт | |||
| Класс лазерной безопасности | класс III B | |||
| Диапазон мощности входного сигнала OPM | - 70 дБм - + 10 дБм | |||
| Точность измерения OPM | ± 0,35 дБ | |||
| Частота выхода OLS | CW, 270 Гц, 1 кГц, 2 кГц | |||
| Выходная мощность OLS | - 5 дБм ± 1 дБ | |||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
