Рефлектометр FirstFiber 9000PRO-Q1 для оптических линий
Код товара: 9308
Гарантия 12 месяцев
О товаре Для измерения волокна типа SM, MM
Длина волны: 850/1300/1310/1550 нм
Динамический диапазон: 20/26 / 26/28 дБ
Мертвая зона по событиям: 1,2 м/0,8 м
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Для измерения волокна типа SM, MM
Длина волны: 850/1300/1310/1550 нм
Динамический диапазон: 20/26 / 26/28 дБ
Мертвая зона по событиям: 1,2 м/0,8 м
Технические характеристики FirstFiber 9000PRO-Q1
| Длина волны | 850/1300/1310/1550 нм |
| Динамический диапазон | 20/26 / 26/28 дБ |
| Мертвая зона по событиям (1310/1550 нм) | 0,8 м |
| Мертвая зона по затуханию (1310/1550 нм) | 4 м |
| Мертвая зона по событиям (850/1300 нм) | 1,2 м |
| Мертвая зона по затуханию (850/1300 нм) | 5 м |
| Параметры отображения и измерения | |
| Ширина импульса | 3 нс, 5 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс, 5 мкс, 10 мкс, 20 мкс |
| Диапазон отображения | 500 м, 2 км, 5 км, 10 км, 20 км, 40 км, 80 км, 120 км, 160 км |
| Разрешение выборки | мин. 5 см |
| Число точек отбора проб | макс. 128000 |
| Точность и линейность | |
| Линейность определения затухания | ≤ 0,05 дБ/дБ |
| Точность определения расстояния | ± (1 м + расстояние * 3 * 10-5 + разрешение выборки) (исключая отклонения группового показателя) |
| Порог по потерям | 0,01 дБ |
| Погрешность измерения потерь | 0.001 дБ |
| Погрешность измерения расстояния | 0,01 м |
| Временные параметры | |
| Время усреднения сигнала | 10 с, 15 с, 30 с, в режиме реального времени |
| Настройки индикаторов и шкал | |
| Шкала индикации |
Х ось: 4 - 70 м/дел Y ось: 0,09 - 5 дБ/дел |
| Параметры настройки IOR | |
| Настройка показателя преломления IOR | 1,2000 - 1,5999, шаг 0,0001 |
| Типы волокна и интерфейсы | |
| Тип волокна |
одномодовые (SM), многомодовые (MM) |

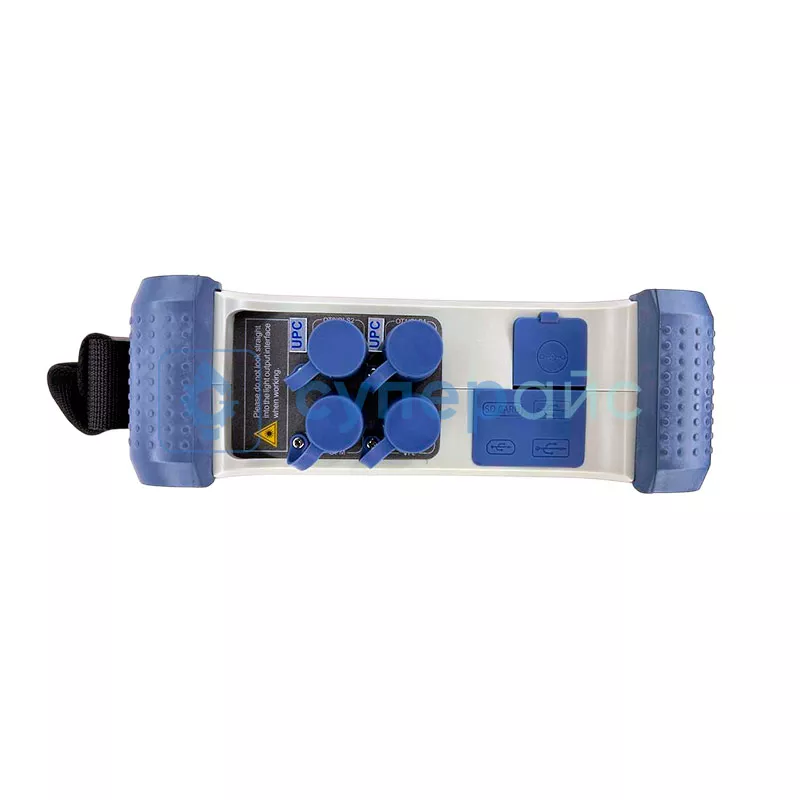

| Оптический разъем | UPC(по умолчанию), APC (опционально, если вам необходим коннектор с APC полировкой сообщите об этом менеджеру при заказе) |
| Связь с ПК | ПК OTDR Viewer, для детального анализа и редактирования рефлектограммы, результаты измерений с рефлектометра передаются на компьютер при помощи USB кабеля в формате *sor и *bmp |
| Дополнительные функции | |
| Измерение оптического волокна |
автоматический режим, ручной режим, рефлектометрический тест с обновлением в реальном времени, с усреднением |
| Формат трассировки OTDR | универсальный, SOR, issue 2(SR-4731) |
| Единица измерения | км, мили, футы |

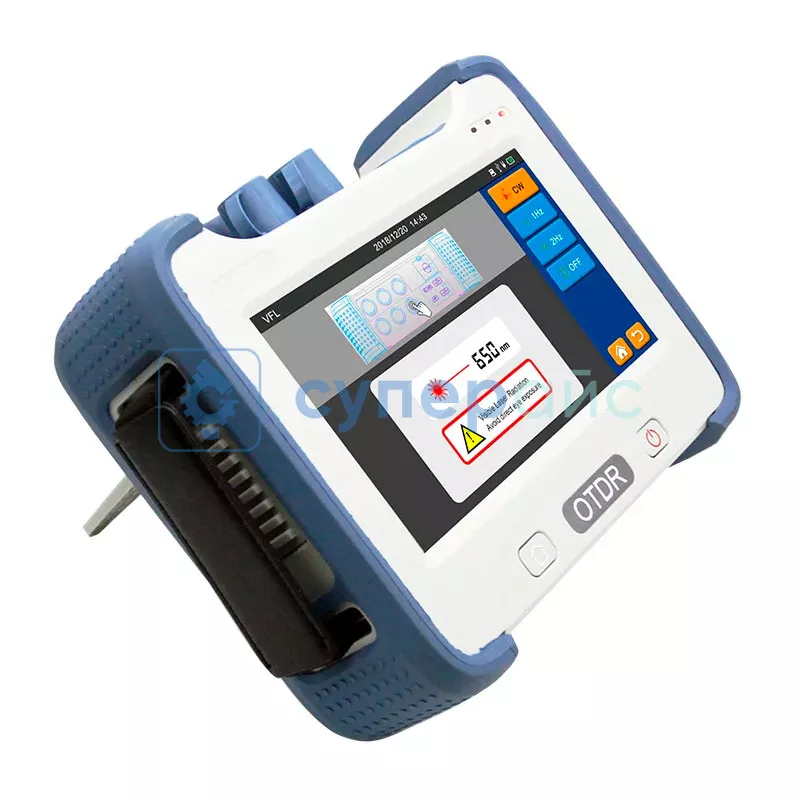

| Характеристики VFL | |
| Длина волны визуального детектора | 650 нм |
| Выходная мощность | 10 мВт |
| Класс лазерной безопасности | класс III B |
| Расстояние измерения | 12 км |
| Режим излучения | 2 Гц (модулированный) |
| Режим работы | CW (непрерывный) |
| Характеристики OPM | |
| Калибровочные длины волн | 850/1300/1310/1490/1550/1625/1650 нм |
| Диапазон мощности входного сигнала | - 70 дБм - + 10 дБм |
| Разрешение | 0,01 |
| Точность измерения | ± 0,35 дБ |
| Частота модуляции | 270 Гц, 1 кГц, 2 кГц |

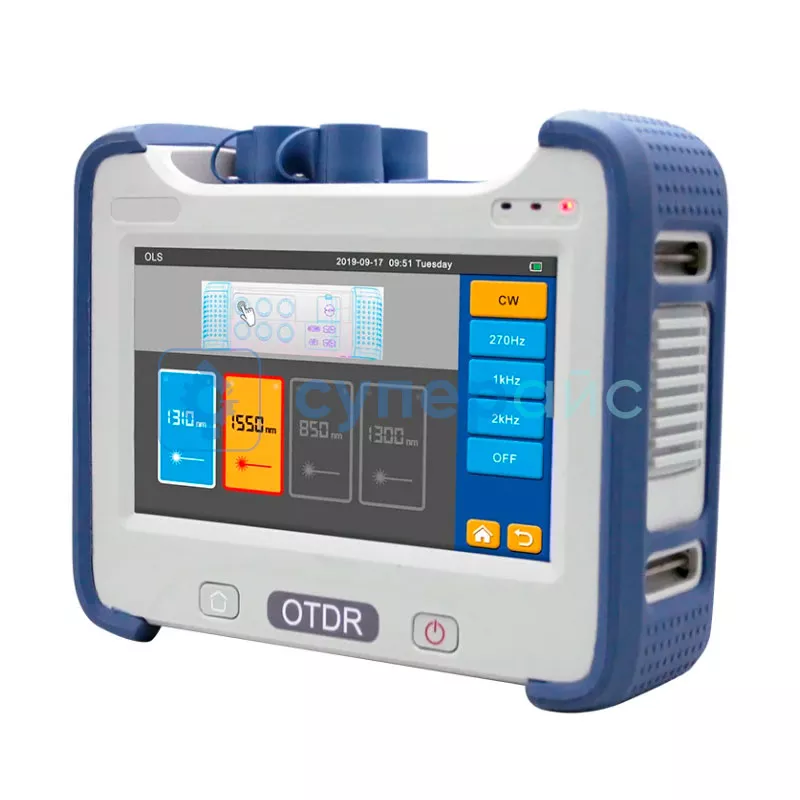

| Характеристики OLS | |
| Длина волны | 850/1300/1310/1550 нм |
| Выходная мощность | -5 дБм ± 1 дБ |
| Частота выхода | CW, 270 Гц, 1 кГц, 2 кГц |
| Функционал |
оптический рефлектометр ( OTDR), визуальный дефектоскоп (VFL), оптический измеритель мощности (OPM), оптический источник света (OLS), интеллектуальная разметка оптического соединения (iOLM) |
| Применение |
тестирование и обслуживание сетей FTTx, тестирование сетей CATV, тестирование сетей доступа P2P, тестирование локальной сети LAN, тестирование сетей Metro, тестирование сетей WAN, лабораторные и заводские испытания, оценка и устранение неисправностей в волоконно-оптических кабелях FTTA |
| Общие характеристики | |
| Дисплей | 7 дюймов, сенсорный TFT-LCD дисплей |
| Яркость дисплея | режим энергосбережения/настраиваемый |
| Автовыключение питания | настраиваемый: выкл/1 мин/5 мин/10 мин/30 мин/60 мин |
| Язык | английский, китайский, португальский, испанский |
| Память |
внутренняя память: 100000 рефлектограмм, поддерживается карта памяти 16 ГБ |
| Рабочая температура | - 10 - 50 °С |
| Температура хранения | - 20 - 75 °С |
| Влажность | < 95 % |
| Входное напряжение | DC 8,4 В, AC 100 В, 240 В, 50 - 60 Гц |
| Тип батареи питания | литий-ионный аккумулятор, ёмкость 6600 мАч, 7,4 В |
| Время работы | 8 часов |
| Время подзарядки | < 3 часов |
| Интерфейс | USB, mini USB, OTDR, VFL, OPM, OLS, порт для зарядки |
| Размеры | 230 х 185 х 70 мм |
| Вес нетто | 1,5 кг |
| Вес брутто | 2,45 кг |

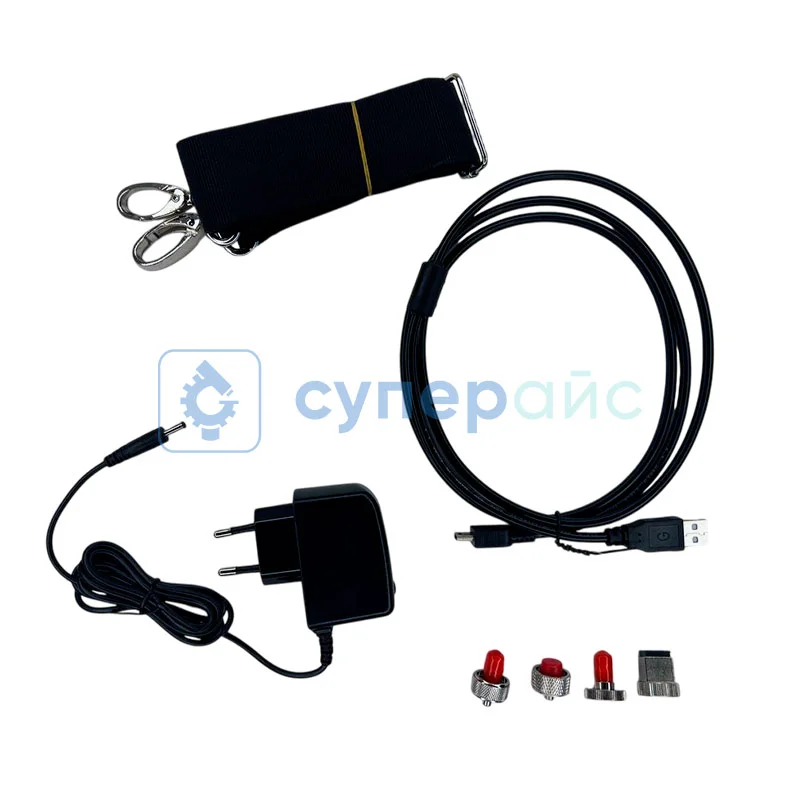

| Комплектация | рефлектометр 9000PRO-Q1 - 1 шт |
|
разъемы FC/SC/ST - 1 шт руководство пользователя - 1 шт адаптер для зарядки аккумулятора - 1 шт инструмент для чистки - 1 шт чехол - 1 шт сертификат калибровки - 1 шт |
|

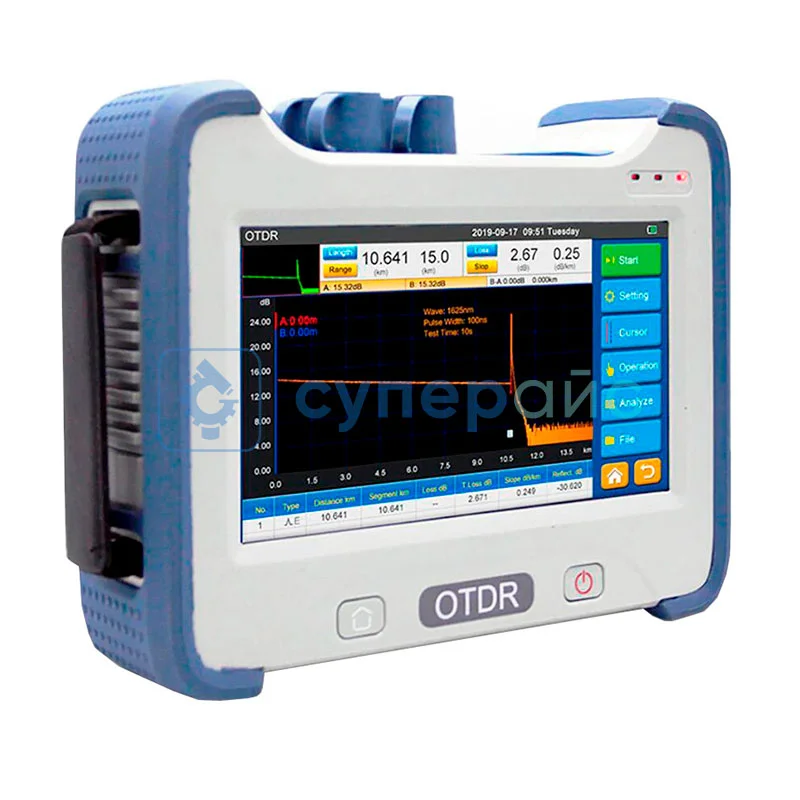

Портативный рефлектометр FirstFiber 9000PRO-Q1
Рефлектометр FirstFiber 9000PRO-Q1 — это высокоточный тестер оптоволокна, предназначенный для диагностики и анализа оптических линий связи. Этот портативный прибор станет незаменимым инструментом для специалистов, работающих в отрасли телекоммуникаций или сетевых технологий.
Компактный инструмент для сетевых специалистов
Прибор оборудован ярким цветным дисплеем, который предоставляет отличную видимость даже при ярком солнечном свете. Интуитивно понятный интерфейс помогает быстро осваивать работу с устройством даже начинающим сетевым инженерам. Встроенная память позволяет сохранять результаты тестирования для дальнейшего анализа или отчётности.
Рефлектометр отличается расширенным функционалом и удобством эксплуатации. Благодаря ряду продуманных характеристик, устройство быстро и точно выполняет свои задачи:
- Обладает высокой точностью расстояния до места повреждения или соединения, что ускоряет процессы диагностики или ремонта оптических линий.
- Поддержка различных типов волокон, таких как одномодовые и многомодовые, делает устройство универсальным и применимым в разнообразных условиях.
- Поддерживает разные режимы работы, включая автоматический и ручной, что позволяет решать задачи любого уровня сложности.
- Наличие нескольких языков интерфейса упрощает использование устройства, предоставляет интуитивное управление и лёгкость настройки.
- Компактность и лёгкость делают тестер удобным для транспортировки и работы в полевых условиях.
Портативный рефлектометр FirstFiber 9000PRO-Q1 — это универсальный инструмент для расширенной диагностики ВОЛС. Точность измерений делает его выбором для инженеров или технических специалистов, которым нужны быстрые результаты тестирования.
Обзорная таблица оптических рефлектометров FirstFiber
| Характеристики | 9000PRO-Q1 | 9000PRO-M1 | 9000PRO-T2 | 9000PRO-T3 |
| Длина волны | 850/1300/1310/1550 нм | 850/1300 нм | 1310/1550/1625 нм | 1310/1550/1650 нм |
| Динамический диапазон | 20/26 / 26/28 дБ | 20/26 дБ | 35/33/32 дБ | 35/33/32 дБ |
| Разрешение выборки | мин. 5 см | |||
| Число точек отбора проб | макс. 128000 | |||
| Линейность определения затухания | ≤ 0,05 дБ/дБ | |||
| Длина волны визуального детектора | 650 нм | |||
| Выходная мощность | 10 мВт | |||
| Класс лазерной безопасности | класс III B | |||
| Диапазон мощности входного сигнала OPM | -70 дБм - +10 дБм | |||
| Точность измерения OPM | ±0,35 дБ | |||
| Частота выхода OLS | CW, 270 Гц, 1 кГц, 2 кГц | |||
| Выходная мощность OLS | -5 дБм ±1 дБ | |||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
