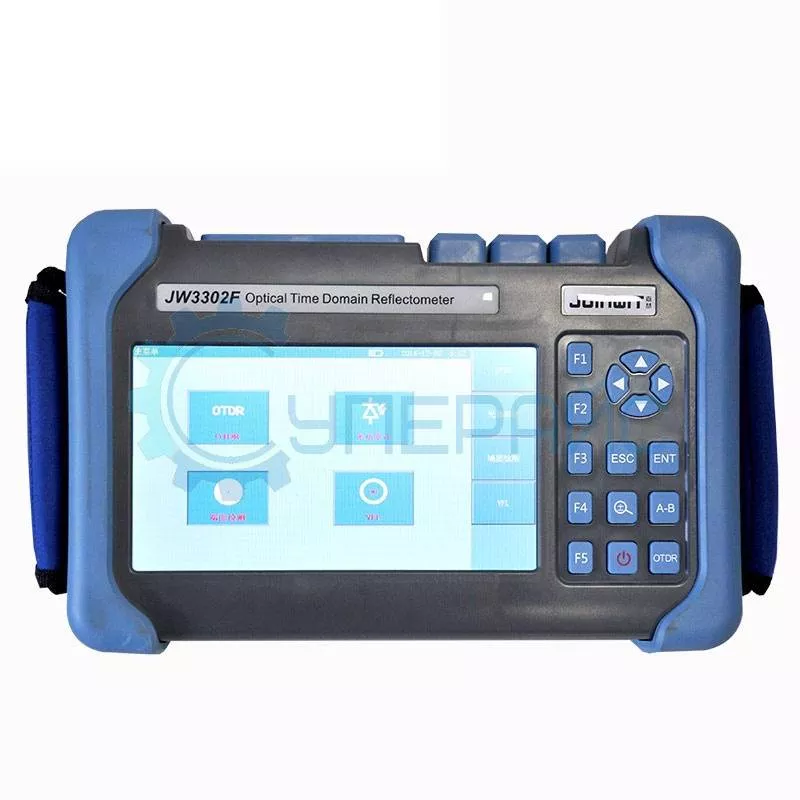

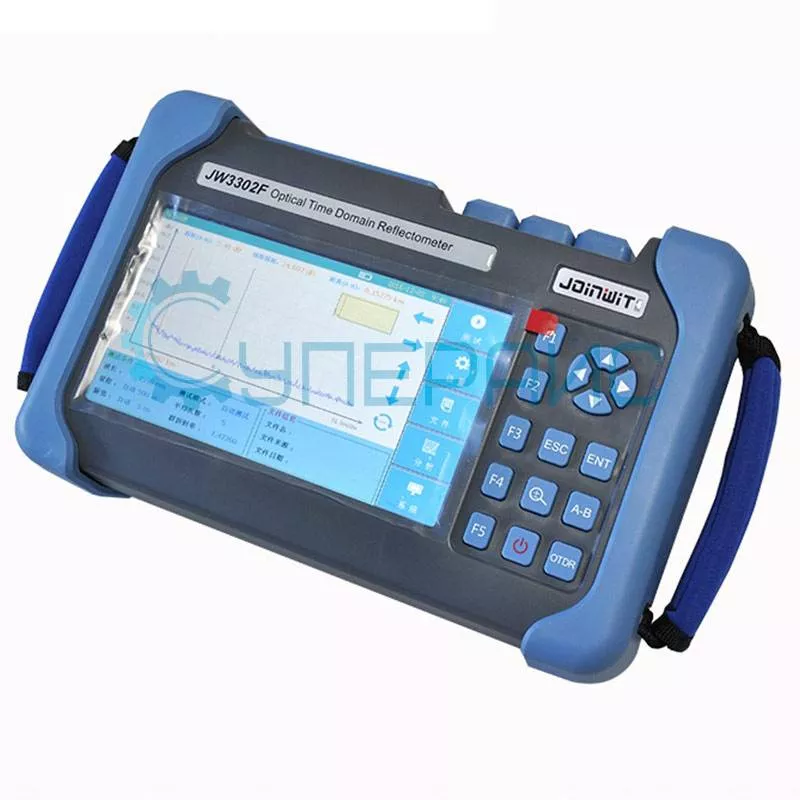

Рефлектометр Joinwit JW3302F-S2
Код товара: 9317
Гарантия 12 месяцев
Официальный дилер Joinwit в России
О товаре Время зарядки < 4 часов
Динамический диапазон: 37/35 дБ
Мертвая зона по событиям: 1 м
Мертвая зона по потерям: 8/8 м
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Время зарядки < 4 часов
Динамический диапазон: 37/35 дБ
Мертвая зона по событиям: 1 м
Мертвая зона по потерям: 8/8 м
Технические характеристики JW3302F-S2
| Характеристики OTDR | |
| Длина волны | 1310/1550 нм |
| Динамический диапазон | 37/35 дБ |
| Мертвая зона по событиям | 1 м |
| Мертвая зона по затуханию | 8/8 м |
| Ширина импульса | 5 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс, 5 мкс, 10 мкс, 20 мкс |
| Диапазон отображения | 100 м, 500 м, 2 км, 5 км, 10 км, 20 км, 40 км, 80 км, 120 км, 160 км, 240 км |
| Разрешение выборки | мин 5 см |
| Число точек отбора проб | макс 128000 |
| Линейность определения затухания | ≤ 0,05 дБ/дБ |
| Шкала индикации |
Х ось: 4 - 70 м Y ось: мин 0,09 дБ |
| Точность определения расстояния | ± (1 м + расстояние * 3 * 10-5 + разрешение выборки) (исключая отклонения группового показателя) |
| Погрешность измерения отражений | одномодовое волокно: ± 2 дБ |
| Погрешность измерения потерь | 0,001 дБ |
| Погрешность измерения расстояния | 0,01 м |
| Настройка показателя преломления IOR | 1,4000 - 1,7000, шаг 0,0001 |
| Тип волокна | одномодовые (SM) |
| Единица измерения | км, мили, футы |
| Измерение оптического волокна |
автоматический режим, ручной режим |
| Формат трассировки OTDR | универсальный, SOR, issue 2 (SR-4731) |
| Тип коннектора | FC |
| Оптический разъем | UPC(по умолчанию) |
| Связь с ПК |
для детального анализа и редактирования рефлектограммы |
| Характеристики VFL | |
|
Длина волны визуального детектора |
650 ± 20 нм |
| Выходная мощность | 10 мВт |
| Класс лазерной безопасности | класс III B |
| Расстояние измерения | 12 км |
| Режим излучения | 2 Гц (модулированный) |
| Режим работы | CW (непрерывный) |
| Тип коннектора | FC |
| Характеристики OPM | |
|
Диапазон длин волн принимаемого сигнала |
800 - 1700 нм |
| Калибровочные длины волн | 850/1300/1310/1490/1550/1625/1650 нм |
| Диапазон мощности входного сигнала | от - 65 до + 5 дБм |
| Разрешение | 0,01 дБ |
| Точность измерения | ± 0,35 дБ |
| Частота модуляции | 270 Гц, 1 кГц, 2 кГц |
| Тип коннектора | FC |
| Характеристики OLS | |
|
Длина волны |
1310/1550/1650 нм |
| Выходная мощность | - 25 дБм ± 0 дБ (регулируемая) |
| Погрешность | ± 0,5 дБ |
| Тип коннектора | FC |
| Характеристики FM module (в комплекте поставки отсутствует микроскоп, приобрести его можно отдельно, об этом сообщите менеджеру при заказе) | |
| Оптическое увеличение | 400Х |
| Разрешение | 1 мкм |
| Поле обзора | 0,40 х 0,31 мм |
| Сенсор | размер 1/3 дюйма, 2 миллиона точек |
| USB порт | 1,1 / 2,0 |
| Сменные наконечники |
SC-PC-F (для SC/PC коннектеров пачпанели), FC-PC-F (для FC/PC коннектеров пачпанели), LC-PC-F (для LC/PC коннектеров пачпанели), 2,5 мм PC - M (для 2.5 мм коннектеров пачкордов, SC/PC, FC/PC, ST/PC) |
| Функционал |
рефлектометр (OTDR) встроенный модуль источника оптического излучения (OLS) встроенный модуль измерителя мощности оптического излучения (OPM) встроенный модуль визуализатора повреждения оптического волокна (VFL) функция EventMap, для представления волоконной линии в виде схемы (интеллектуальная разметка оптического соединения), FM module (Fiber microscope) (в комплекте поставки отсутствует микроскоп, приобрести его можно отдельно, об этом сообщите менеджеру при заказе) |
| Применение |
тестирование и обслуживание сетей FTTx, тестирование сетей CATV, тестирование локальной сети LAN, тестирование сетей Metro, тестирование сетей WAN, обнаружение сетевого кабеля, измерение расстояния сетевого кабеля |
| Общие характеристики | |
| Дисплей | 7", сенсорный TFT-LCD дисплей, LED подсветка |
| Автовыключение подсветки | настраиваемый: выкл/1 - 99 мин |
| Автовыключение питания | настраиваемый: выкл/1 - 99 мин |
| Память |
внутренняя память: 40000 рефлектограмм, поддерживается карта памяти 4 ГБ |
| Рабочая температура | - 10°С - + 50°С |
| Температура хранения | - 20°С - + 75°С |
| Влажность | < 95% |
| Входное напряжение | DC 10 В, AC 100 В, 240 В, 50 - 60 Гц |
|
Тип батареи питания |
литий-ионный аккумулятор, DC 7,4 В / 4,4 Ач |
| Время работы от заряженного аккумулятора |
∼ 12 часов, время зарядки < 4 часов (при выключенном питании) |

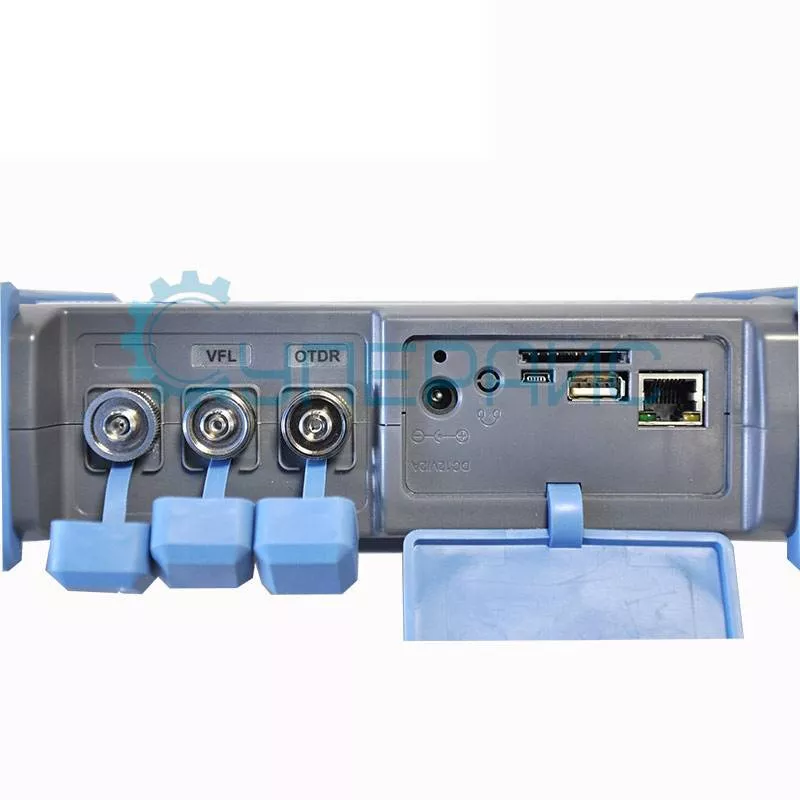

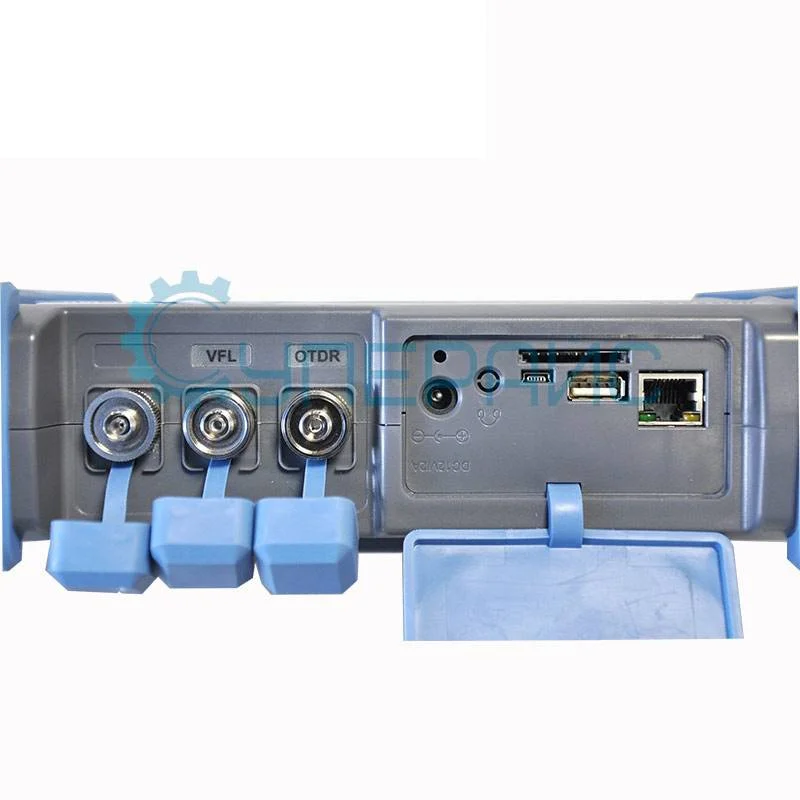

| Интерфейс | 1×RJ45 порт, 3×USB порт (USB 2.0, Type A USB×2, Type B USB×1) |
| Степень защиты корпуса | IP65 |
| Размеры | 253 х 168 х 73,6 мм |
| Вес | 1,5 кг |
| Комплектация |
рефлектометр Joinwit JW3302F-S2 - 1 шт адаптер для зарядки аккумулятора - 1 шт разъемы FC - 1 шт руководство пользователя - 1 шт SD диск с ПО - 1 шт чехол - 1 шт литий-ионный аккумулятор - 1 шт |
Тестер кабеля Joinwit JW3302F-S2
Joinwit JW3302F-S2 представляет собой цифровой тестер, который поддерживает функцию EventMap и несколько диапазонов отображения. При помощи данного устройства можно проводить проверку линий ВОЛС, а также работать с другими сетями. JW3302F-S2 — это инструмент для проведения быстрых измерений при минимальной погрешности. Устройство отображает мёртвые зоны по событиям и потерям.
OTDR-тестер Joinwit подойдёт для измерений одномодовых волокон в километрах, милях и футах. Доступны ручной и автоматический режимы измерений, а также несколько форматов трассировки. Прибор имеет оптический разъём UPC и подключается к персональному компьютеру, что даёт возможность детально проанализировать и отредактировать рефлектограмму.
Ввиду многофункциональности JW3302F-S2 рефлектор можно использовать для проверки кабелей по целому ряду показателей: например, измерять потерю, определять расстояние до места нарушения работоспособности и визуализировать повреждение волокна. Кроме того, прибор может построить схему волоконной линии.
К сфере применения JW3302F-S2 относятся тестирование и наладка сетей LAN, Metro и других. Рефлектометр оптического кабеля Joinwit имеет степень защиты IP65, позволяющую работать в жёстких условиях. Данные измерений в наглядном виде выводятся на сенсорный дисплей с LED-подсветкой. Источником питания модели служит литий-ионный аккумулятор, который рассчитан приблизительно на 12 часов непрерывной работы.
Обзорная таблица рефлектометров Joinwit
| Характеристики | JW3302F-S2 | JW3302F-S1 |
| Длина волны | 1310/1550 нм | 1310/1550 нм |
| Динамический диапазон | 37/35 дБ | 32/30 дБ |
| Мертвая зона по событиям | 1 м | |
| Мертвая зона по затуханию | 8/8 м | |
| Число точек отбора проб | макс 128000 | |
| Степень защиты корпуса | IP65 | |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
